СИСТЕМЫ ПЛАВНОГО ПУСКА ВЫСОКО-ВОЛЬТНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ НА ОСНОВЕ УСТРОЙСТВ СЕРИИ УППВЭ. Техническая информация





СИСТЕМЫ ПЛАВНОГО ПУСКА ВЫСОКО-
ВОЛЬТНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ НА ОСНО-
ВЕ УСТРОЙСТВ СЕРИИ УППВЭ
Техническая информация
Назначение и область применения
Системы плавного пуска (СПП) предназначены для плавного пуска как одного, так и
группы высоковольтных синхронных и асинхронных электродвигателей насосов, компрессо-
ров, вентиляторов, воздуходувок и др. производственных механизмов.
Плавный пуск электродвигателя достигается за счет формирования заданного темпа
нарастания напряжения на двигателе от нуля до номинального значения методом фазового
управления тиристорами устройства плавного пуска высоковольтных электродвигателей се-
рии УППВЭ.
Преимущества применения:
ƒ значительно уменьшается пусковой ток электродвигателя (в 2 - 4 раза);
ƒ существенно снижаются динамические нагрузки на подшипники электродвигателя
и кинематику приводных механизмов (в 5 - 7 раз);
ƒ уменьшаются «просадки» напряжения в сети при пуске двигателей;
ƒ улучшаются условия эксплуатации электротехнического оборудования
(электро-
двигателей, трансформаторов, коммутационных аппаратов и др.);
ƒ снижаются потери электроэнергии в электрооборудовании при пуске двигателей;
ƒ увеличивается допустимое количество пусков и достигается экономия электро-
энергии за счет рационального использования энергоемкого оборудования;
ƒ повышается надежность и срок службы оборудования.
Наибольший экономический эффект достигается при внедрении СПП группы высоко-
вольтных электродвигателей. Стоимость СПП с устройством УППВЭ в несколько раз ниже
стоимости аналогичной системы с частотным преобразователем. Срок окупаемости - до од-
ного года.
Основные технические характеристики СПП:
Номинальное напряжение двигателей, кВ, 50 Гц
6; 10
Диапазон мощностей двигателей, МВт
0,2 -12,5
Пределы ограничения пускового тока
(1 4) Iном. дв.
Напряжение питания цепей управления, трехфазное, В
100; 380
Регулируемое время пуска, с
5-60
Количество пусков
до трех подряд в тече-
ние 60 с с последую-
щим перерывом в
течение 15 мин
Количество двигателей в составе СПП, шт.
до 10
Степень защиты
IP 20
Климатическое исполнение
УХЛ4, О4
Состав
В общем случае СПП состоит из устройства УППВЭ и камер с высоковольтным ва-
куумным контактором. Количество камер соответствует числу запускаемых электродвигате-
лей.
СПП размещается в закрытом помещении высоковольтного ЗРП (ЗРУ) или выполня-
ется в виде модуля (блок-бокса) для наружной установки с системой поддержания рабочей
температуры.
2
Устройство УППВЭ
Основные технические параметры устройств УППВЭ
Наибольшая мощ-
Напряжение
Тип устройства УП-
ность двигателя,
(линейное),
Ток, А*
ПВЭ
МВт**
кВ
к 2
к 3
УППВЭ1-11XX УХЛ4
400
1,6
0,8
УППВЭ1-21XX УХЛ4
630
2,0
1,6
УППВЭ1-31XX УХЛ4
6
800
3,2
2,0
УППВЭ1-41XX УХЛ4
1250
5,1
3,2
УППВЭ1-51XX УХЛ4
1600
8,0
5,1
УППВЭ1-12XX УХЛ4
400
2,5
1,6
УППВЭ1-22XX УХЛ4
630
3,2
2,0
УППВЭ1-32XX УХЛ4
10
800
5,1
3,2
УППВЭ1-42XX УХЛ4
1250
8,0
5,1
УППВЭ1-52XX УХЛ4
1600
12,5
8,0
Примечания:
- Наибольший допустимый ток в течение времени пуска (до 60 с).
** - Мощность двигателя указана для кратности пускового тока к 2 (привод насосов)
и к 3 (привод компрессоров).

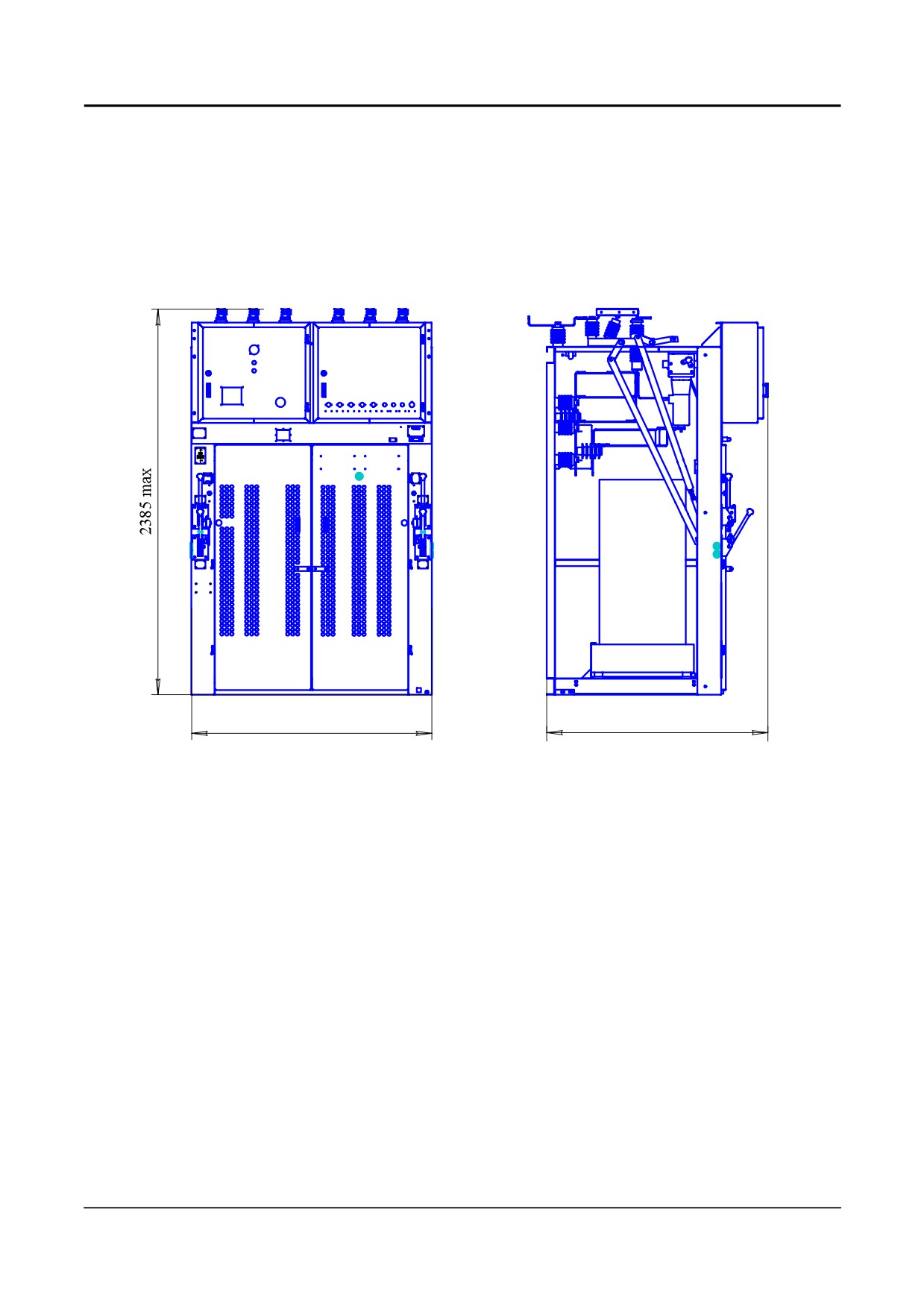

В состав устройства УППВЭ входят шкаф УППВЭ, выполненный в конструктиве
КСО, выносной пульт управления и шкаф автоматики.
В шкафу УППВЭ устанавливаются блоки высоковольтных тиристоров, вакуумный
выключатель (при необходимости), разъединители, устройства управления и защиты, а так-
же встроенный пульт с индикацией для ввода параметров режима пуска и
контроля
(ВПП). Вакуумный выключатель обеспечивает защитное отключение шкафа,
а также позволяет в отличие от известных решений при односекционном питании исклю-
чить вводную ячейку с выключателем.
В устройствах УППВЭ имеются следующие виды защит:
- токовая отсечка;
- от затянутого запуска (максимально-токовая защита);
- от обрыва фазы питающей сети;
- от недопустимого понижения напряжения сети;
- от замыканий на землю;
- от перенапряжений на тиристорах;
- от исчезновения вентиляции в шкафу УППВЭ;
- от срабатывания технологических защит запускаемого двигателя и оборудования.
Указанные защиты установлены в шкафу УППВЭ.
3
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Примеры систем плавного пуска высоковольтных электродвигателей
1 СПП одного высоковольтного электродвигателя
СПП одного высоковольтного электродвигателя состоит из шкафа УППВЭ, камеры с
рабочим выключателем и пульта управления.
СПП выполняется в двух вариантах :
- с параллельным подключением шкафа УППВЭ и камеры с рабочим выключателем
QW1 по главным цепям (рис. 1);
- с последовательным подключением шкафа УППВЭ и камеры с рабочим выключа-
телем QW1. В этом случае шкаф УППВЭ выполняется без вакуумного выключателя, но с
контактором (рис. 2).
СПП по первому варианту обладает высокой функциональной надежностью, т.к.
шкаф УППВЭ находится в рабочем состоянии в течение времени плавного пуска электро-
двигателя, а затем шунтируется рабочим выключателем. При необходимости, профилактиче-
ские и ремонтные работы в шкафу УППВЭ могут выполняться при разомкнутых разъедини-
телях QS1, QS2 и работающем электродвигателе М1, а также выполняться прямые пуски
электродвигателя через рабочий выключатель QW1.
СПП по второму варианту позволяет устанавливать шкаф УППВЭ на удаленном рас-
стоянии от камеры с рабочим выключателем (в «разрыв» отходящего кабеля от камеры с ра-
бочим выключателем).
Работа СПП одного высоковольтного электродвигателя с параллельным под-
ключением шкафа УППВЭ и камеры с рабочим выключателем
В исходном состоянии электродвигатель М1 отключен, а силовая схема собрана -
разъединители QS1, QS2 в шкафу УППВЭ Е1 и в камере с рабочим выключателем QW1
включены.
Управление пуском осуществляется с пульта управления Е2, на котором расположены
органы управления, мнемосхема и отображается текущее состояние силовой схемы, а также

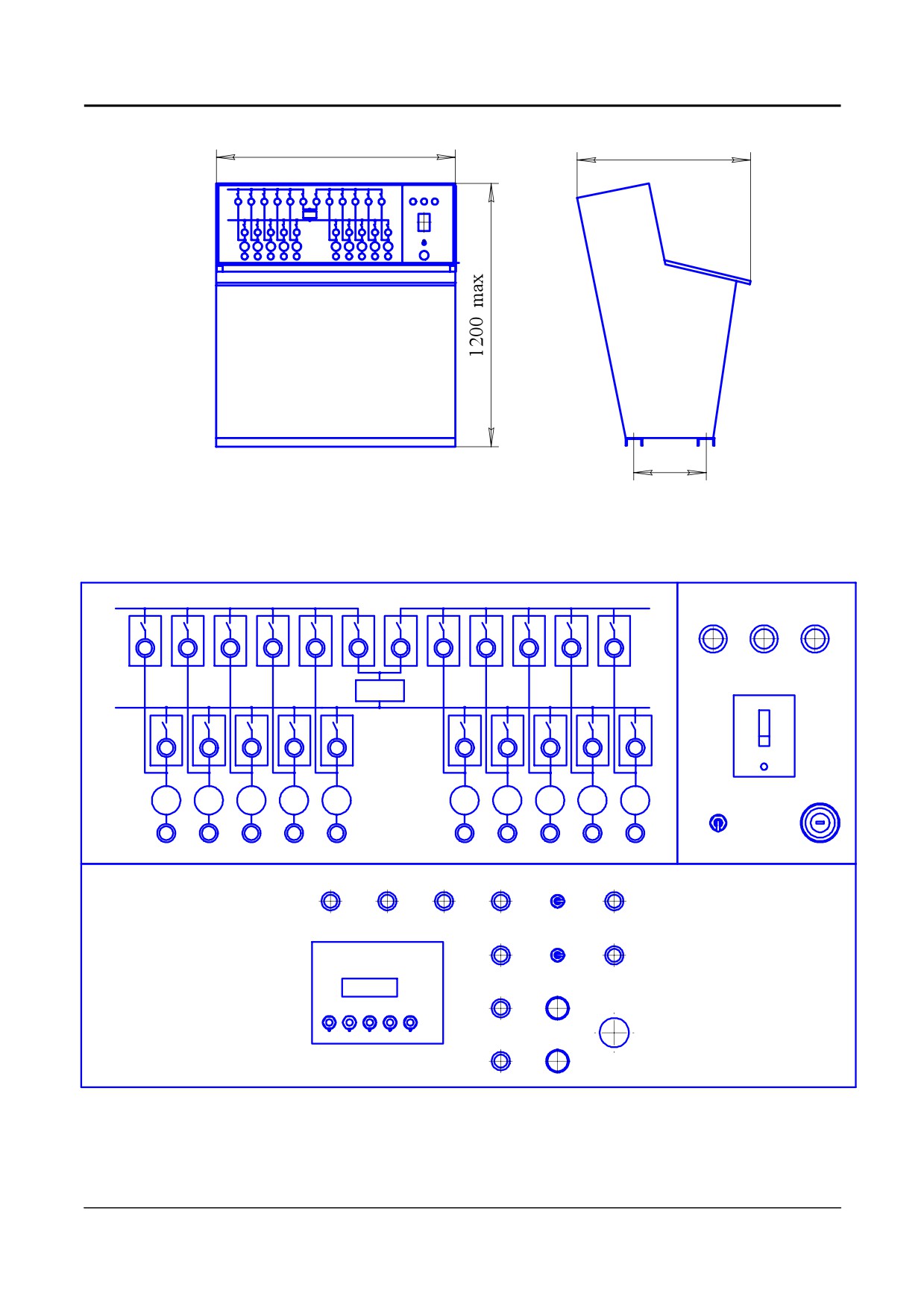

процесс запуска электродвигателя. Конструктивно пульт управления (оператора) выполнен в
виде панели размерами 200×400 мм и устанавливается в удобном для оператора месте.
Для выполнения плавного запуска электродвигателя оператор первоначально выпол-
няет штатные операции по подготовке к работе технологического оборудования. Затем на
пульте управления устанавливает ключ выбора режима работы «Пуск прямой/плавный» в
положение «Пуск плавный» и включает тумблер питания блока системы управления и за-
щит. При подаче питания собираются цепи управления и контроля, участвующие в запуске
электродвигателя. Одновременно микроконтроллер в блоке системы управления и защит
тестирует состояние собранной силовой схемы СПП и технологического оборудования. При
положительном результате проверки на пульте оператора появляется индикация о готовно-
сти системы к запуску. Нажатием кнопки «Пуск» оператор дает команду на плавный запуск
электродвигателя. По этой команде микроконтроллер осуществляет включение выключателя
QF1 в шкафу УППВЭ с проверкой исполнения команды. После этого на тиристоры БСМ по-
даются управляющие импульсы и электродвигатель разгоняется в соответствии с заданной
пусковой диаграммой. При достижении электродвигателем
4
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
В в о д ~6 ( 1 0 ) к В
Q W 1
Е1
Q S 1
Ш к аф У П П В Э
Q S 1
Б л о к
уп р а в л ен и я
Q F 1
за щ и т и
Q F 1
из м е р ен и й
T А 1
Б С М
T А
1
Q S 2
Бл о к си ст е м ы
уп р а в л ен и я
В П П
и з а щ и т
Q S 2
М 1
Е 2
К ц еп я м у п р а в л ен и я Q W 1
П у л ь т
уп р а в л ен и я
Ко н тр о л ь со ст о ян и я ( В к л./ О тк л.)
Q W 1 и те х н о л о ги ч ес к и х з а щ и т М 1
Пу ск
С то п
QW1 - камера с рабочим выключателем, QF1 - вакуумный выключатель,
QS1, QS2 - разъединители, БСМ - блоки силовых модулей,
ВПП - внутренний пульт ввода параметров, ТА1 - трансформатор тока,
К1 - вакуумный контактор, М1 - электродвигатель
Рис. 1. Функциональная однолинейная схема СПП
одного высоковольтного двигателя с параллельным включением
шкафа УППВЭ и камеры с рабочим выключателем
5
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
В в о д ~ 6 ( 1 0) к В
Q W 1
Е 1
Q S 1
Ш к аф У П П В Э
Бл о к
уп р а в л ен и я
з а щ и т и
Q F 1
из м ер ен и й
T А 1
Б С М
T А
1
K1
Q S 2
Б л о к си ст е м ы
уп р ав л ен и я
В П П
и з а щ и т
М 1
Е 2
К ц е п я м у п р ав л ен и я Q W 1
П у ль т
уп р ав л ен и я
Ко н тр о л ь со ст о ян и я ( В к л./ О тк л.)
Q W 1 и т ех н о л о ги ч е с к и х з а щ и т М 1
П у ск
Ст о п
QW1 - камера с рабочим выключателем, QF1 - вакуумный выключатель,
QS1, QS2 - разъединители, БСМ - блоки силовых модулей,
ВПП - внутренний пульт ввода параметров, ТА1 - трансформатор тока,
К1 - вакуумный контактор, М1 - электродвигатель
Рис. 2. Функциональная однолинейная схема СПП
одного высоковольтного двигателя с последовательным
включением шкафа УППВЭ и камеры с рабочим выключателем
6
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
номинальной скорости вращения выполняется алгоритм завершения пуска. Микроконтрол-
лер выдает команды на включение выключателя QF1 в камере QW1, запирание тиристоров
БСМ и отключение выключателя QF1 в шкафу УППВЭ. Успешное завершение запуска ин-
дицируется на пульте управления сообщением «Пуск завершен». Оператор на пульте управ-
ления переключает ключ выбора режима работы в положение «Пуск прямой» и отключает
тумблером питание блока системы управления и защит УППВЭ. В результате шкаф УППВЭ
выводится из работы. Отключение электродвигателя оператор выполняет в штатном режиме
путем отключения рабочего выключателя QF1 в камере QW1. Данная система выполнена для
плавного запуска асинхронного или синхронного электродвигателя. При запуске синхрон-
ного электродвигателя, в момент включения рабочего выключателя, в штатном режиме про-
изводится подача возбуждения (по команде от блок-контакта выключателя QF1 в камере
QW1) и электродвигатель устойчиво втягивается в синхронный режим работы (как это про-
исходит при прямом пуске).
Следует отметить, что защита электродвигателя на этапе пуска осуществляется сис-
темой защит шкафа УППВЭ, а в рабочем режиме - терминалом защит камеры с рабочим вы-
ключателем QW1.
Работа СПП одного высоковольтного электродвигателя с последовательным
включением шкафа УППВЭ и камеры с рабочим выключателем аналогична вышеопи-
санному, с той лишь разницей, что первоначально включается выключатель QF1 в камере
QW1, а на этапе завершения плавного пуска электродвигателя включается шунтирующий
контактор К1 в шкафу УППВЭ.
2 СПП трех высоковольтных электродвигателей при односекционном питании
СПП трех высоковольтных электродвигателей с питанием от одного ввода (одной
секции сборных шин) состоит из шкафа УППВЭ, пульта управления, шкафа автоматики, и
трех камер с высоковольтными контакторами. При этом предполагается, что на объекте ус-
тановлены камеры с рабочими выключателями QW1… QW3. Функциональная однолинейная
схема СПП трех высоковольтных электродвигателей представлена на рис. 3.
Работа СПП трех высоковольтных электродвигателей
Управление пуском при работе СПП трех высоковольтных электродвигателей осуще-
ствляется с пульта управления Е5, на котором расположены органы управления, мнемосхема
и отображается текущее состояние силовой схемы, а также процесс запуска электродвигате-
ля.
В исходном состоянии электродвигатели М1…М3 отключены, а силовая схема собра-
на - разъединители QS1, QS2 в шкафу УППВЭ и в камерах Е1…Е3 включены. Оператор на
пульте управления устанавливает ключ выбора режима работы «Пуск прямой/плавный» в
положение «Пуск плавный» и ключ выбора запускаемого двигателя, например, М1, в поло-
жение «Двигатель 1», а затем включает тумблер питания блока системы управления. При по-
даче питания в шкафу автоматики собираются цепи управления и контроля, участвующие в
запуске двигателя М1 (выключателя QF1 в камере QW1; контактора K1 в камере Е1 и цепи
технологических защит М1). Одновременно микроконтроллер в шкафу УППВЭ (Е4) прове-
ряет состояние силовой схемы, готовность технологического оборудования и тестирует со-
стояние шкафа УППВЭ. При положительном результате проверки на пульте оператора появ-
ляется индикация о готовности СПП к запуску электродвигателя. Нажатием кнопки «Пуск»
на пульте управления оператор дает команду на плавный запуск двигателя М1. По этой ко-
манде микроконтроллер УППВЭ через шкаф автоматики осуществляет включение контакто-
ра К1 в камере Е1, выключателя QF1 в шкафу УППВЭ и контролирует исполнение операции
включения. После этого на тиристоры БСМ подаются управляющие импульсы и двигатель
М1 разгоняется в соответствии с заданной микроконтроллером пусковой диаграммой. При
достижении двигателем М1 номинальной
7
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Вв о д
~6 ( 1 0) к В
Q W 1
Q W 2
Q W 3
Е4
Шк аф У П П В Э
QS 1
E1
E2
E3
QS
1
QS
1
QS
1
QF 1
T А 1
K1
K1
K1
QS 2
QS 2
QS 2
Б С М
M1
M2
M 3
Бл о к с и с т е м ы
уп р ав л е н и я
и з а щ и т
QS 2
В П П
Е5
Е6
Пу л ь т
уп ра в л е н и я
Ш к аф
Пу с
к
Ст о
п
ав т о м а т и ки
К ц еп ям у п ра в л е н и я
Е1 ... Е 3 , Q W 1 ... Q W 3
Ко н т р о л ь с о с т о ян и я ( В к л / о т к л )
Е1 ... Е 3 , Q W 1 ... Q W 3 и
те х н о ло г и ч ес к и х з а щ и т М 1 ... М 3
Е1…Е3 - камеры с контактором, QW1…QW3 - камеры с рабочим
выключателем, QF1 - вакуумный выключатель,
QS1, QS2 - разъединители, БСМ - блок силовых модулей,
ВПП - внутренний пульт ввода параметров, ТА1 - трансформатор тока,
К1 - вакуумный контактор, М1…М3 - электродвигатели
Рис. 3 - Функциональная однолинейная схема СПП
трех высоковольтных электродвигателей
8
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
скорости вращения выполняется алгоритм завершения пуска. Микроконтроллер выдает ко-
манды в такой последовательности: на включение рабочего выключателя QW1 и на запира-
ние тиристоров БСМ; на отключение выключателя QF1 в шкафу УППВЭ и контактора К1 в
камере Е1. Успешное завершение запуска индицируется на пульте управления «Пуск завер-
шен». При этом шкаф УППВЭ полностью отключен, а электродвигатель запитан от камеры с
рабочим выключателем QW1.
Аналогично оператор выполняет запуск следующего электродвигателя, например, М3.
На пульте управления оператор переводит ключ выбора запускаемого электродвигателя в
положение «Двигатель 3» и нажимает кнопку «Пуск». При этом в процессе пуска включают-
ся контактор К1 в камере Е3, выключатель QF1 в шкафу Е4, тиристоры БСМ и рабочий вы-
ключатель QW3. Отключение электродвигателей М1, М3 выполняется в штатном режиме
путем отключения рабочих выключателей QW1, QW3.
При установке ключа выбора режима пуска в положение «Пуск прямой» выполняются
прямые пуски через рабочие выключатели QW1…QW3.
3 СПП четырех высоковольтных электродвигателей при двухсекционном пита-
нии
СПП четырех высоковольтных электродвигателей состоит из шкафа УППВЭ, пульта
управления, четырех камер с высоковольтными контакторами и, при питании от двух входов
(двух секций сборных шин) - двух камер с высоковольтными головными вакуумными вы-
ключателями. При этом предполагается, что на объекте установлены камеры с головными и
рабочими выключателями.
На рис. 4 и рис. 5 представлены функциональные однолинейные схемы СПП с пита-
нием от двух вводов 6 (10) кВ с пультом управления исполн. 2 и с пультом многофункцио-
нального управления соответственно. В целом работа СПП четырех высоковольтных элек-
тродвигателей с питанием от двух вводов аналогична работе СПП трех электродвигателей.
Отличительной особенностью данной системы является отсутствие в шкафу УППВЭ защит-
ного выключателя. Эти функции возложены на выключатели QF1 в камерах Е1, Е2 и ключом
выбора номера запускаемого электродвигателя собирается цепь управления соответствую-
щей камеры головного выключателя. В данном примере для плавного пуска электродвигате-
лей М1, М2 собирается цепь управления камеры Е1, а электродвигателей М3, М4 - Е2.
СПП с пультом многофункционального управления работает аналогично вышеопи-
санному, с той лишь разницей, что контроллер пульта по команде оператора «Пуск» осуще-
ствляет:
-
предпусковую диагностику состояния устройств СПП;
-
оперативное управление процессом пуска с диагностикой отработки рабочего ал-
горитма плавного пуска;
- архивацию событий пуска;
- связь с системой верхнего уровня по каналу RS-232, либо RS-485 и передачу собы-
тий процесса пуска.
Успешное выполнение плавного пуска индицируется на пульте транспарантом «Пуск завер-
шен». Кроме того, в пульте многофункционального управления предусмотрен режим управ-
ления от местных пультов оператора технологического оборудования, установленных
у механизмов (двигателей). При необходимости с пульта управления могут производиться
прямые пуски электродвигателей, например, при практических и ремонтных работах в шка-
фу УППВЭ и др.
СПП с другим числом плавно запускаемых электродвигателей выполняется аналогич-
но вышеприведенным примерам.
9
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
В в о д 1
В в о д 2
Q 1
С е к ц и я 1
~ 6 ( 1 0 ) к В
~ 6 ( 1 0 ) к В
С е к ц и я 2
Q S 1
Q S 1
Е 1
Е 2
Q W 1
Q W 2
Q W 3
Q W 4
Q F
1
Q F
1
Q S 2
Q S 2
E 3
E 4
E 5
E 6
E 7
Q S 1
Q S 1
Ш к а ф У П П В Э
Q S 1
Q S 1
Q S 1
K 1
K 1
K 1
K 1
T А 1
Q S 2
Q S 2
Q S 2
Q S 2
Б С М
M 1
M 2
M 3
M 4
Б л о к с и с те м ы
у п р ав л ен и я
и за щ и т
Q S 2
В П П
E 8
E 9
П у л ьт
у п р ав л ен и я
Ш к а ф
П у ск
С т о п
а в то м а ти к и
К ц е п я м у п р ав л ен и я
Е 1 ... Е 4, Е 6 , Е 7, Q W 1 ... Q W 4
К о н т р о л ь с о с то я н и я ( В к л / о т к л )
Е 1... Е 4 , Е 6, Е 7, Q W 1 ... Q W 4 и
те х н о л о ги ч е ск и х за щ и т М 1 ... М 4
Е1, Е2 - камеры с головным выключателем; Е3, Е4, Е6, Е7 - камеры с
контактором, QW1…QW4 - камеры с рабочим выключателем,
QF1 - вакуумный выключатель, QS1, QS2 -разъединители,
БСМ - блок силовых модулей, ВПП - внутренний пульт ввода параметров,
ТА1 - трансформатор тока, К1 - вакуумный контактор, М1…М4 - двигатели
Рис. 4. Функциональная однолинейная схема СПП четырех
высоковольтных электродвигателей с пультом управления исполн. 2
10
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
В в о д 1
В в о д 2
Q 1
С ек ц и я 1
~ 6 ( 1 0 ) к В
~ 6 ( 1 0 ) к В
С ек ц и я 2
Q S
1
Q S
1
Е 1
Е 2
Q W 1
Q W 2
Q W 3
Q W 4
Q F
1
Q F
1
Q S 2
Q S 2
E 3
E 4
E 5
E 6
E 7
QS 1
Q S 1
Ш к а ф У П П В Э
Q S
1
Q S
1
Q S 1
K1
K1
K1
K1
T А 1
Q S 2
Q S 2
Q S 2
Q S 2
Б С М
M 1
M 2
M 3
M 4
Б л о к с и ст е м ы
уп р а в л ен и я
и з а щ и т
QS 2
В П П
К ан ал св яз и
К ц еп я м у п р ав л ен и я
R S - 4 8 5
Е 8
Е 1... Е 4, Е 6, Е 7, Q W 1. .. Q W 4
К ан а л с в яз и
П у л ьт
R S - 2 3 2/ R S - 4 8
5
С и ст е м а
К о н тр о л ь со ст о я н и я ( В к л / о тк л)
м н о го ф у н к ц и о н ал ьн о го
ве р х н ег о
Е 1. .. Е 4, Е 6, Е 7, Q W 1. .. Q W 4 и
уп р а в л ен и я
ур о в н я
т ех н о л о ги ч ес к и х з а щ и т М 1 ... М 4
Е1, Е2 - камеры с головным выключателем; Е3, Е4, Е6, Е7 - камеры с
контактором, QW1…QW4 - камеры с рабочим выключателем,
QF1 - вакуумный выключатель, QS1, QS2 -разъединители,
БСМ - блок силовых модулей, ВПП - внутренний пульт ввода параметров,
ТА1 - трансформатор тока, К1 - вакуумный контактор, М1…М4 - двигатели
Рис. 5. Функциональная однолинейная схема СПП четырех
высоковольтных электродвигателей с пультом многофункционального
управления
11
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Пульты управления и шкафы автоматики устройств серии УППВЭ предназначены для
управления системами плавного пуска (СПП) одного или группы высоковольтных асинхрон-
ных и синхронных двигателей центробежных насосов, компрессоров, вентиляторов, возду-
ходувок и других механизмов на объектах общепромышленного назначения. Пульты управ-
ления (оператора) содержат органы дистанционного управления и контроля процессом за-
пуска высоковольтных электродвигателей.
Пульт управления выполняется трех исполнений:
- пульт управления исполн. 1 - для поочередного оперативного пуска от одного до
трех электродвигателей;
- пульт управления исполн. 2 - для поочередного оперативного пуска от трех до шес-
ти электродвигателей;
- пульт многофункционального управления - для оперативного или автоматического
пуска от одного до десяти электродвигателей.
Упрощенные малогабаритные пульты управления исполн. 1 и исполн. 2 не имеют
связи с верхним уровнем. Пульт многофункционального управления имеет специализиро-
ванный контроллер и канал связи с системой верхнего уровня.
С пультами управления исполн. 1 и исполн. 2 поставляются шкафы автоматики соот-
ветственно исполн. 1 и исполн. 2. Пульты управления и шкафы автоматики имеют одинако-
вые габаритные размеры и выполнены в навесном исполнении.
По согласованию с заказчиком пульт управления для пуска одного двигателя может
быть выполнен в виде панели управления для встройки в имеющийся на объекте пульт опе-
ратора.
Питание пультов управления исполн. 1 и исполн. 2 осуществляется от устройства
УППВЭ. Пульт многофункционального управления питается от трехфазной сети ~380 В.
Пульт управления исполн. 1

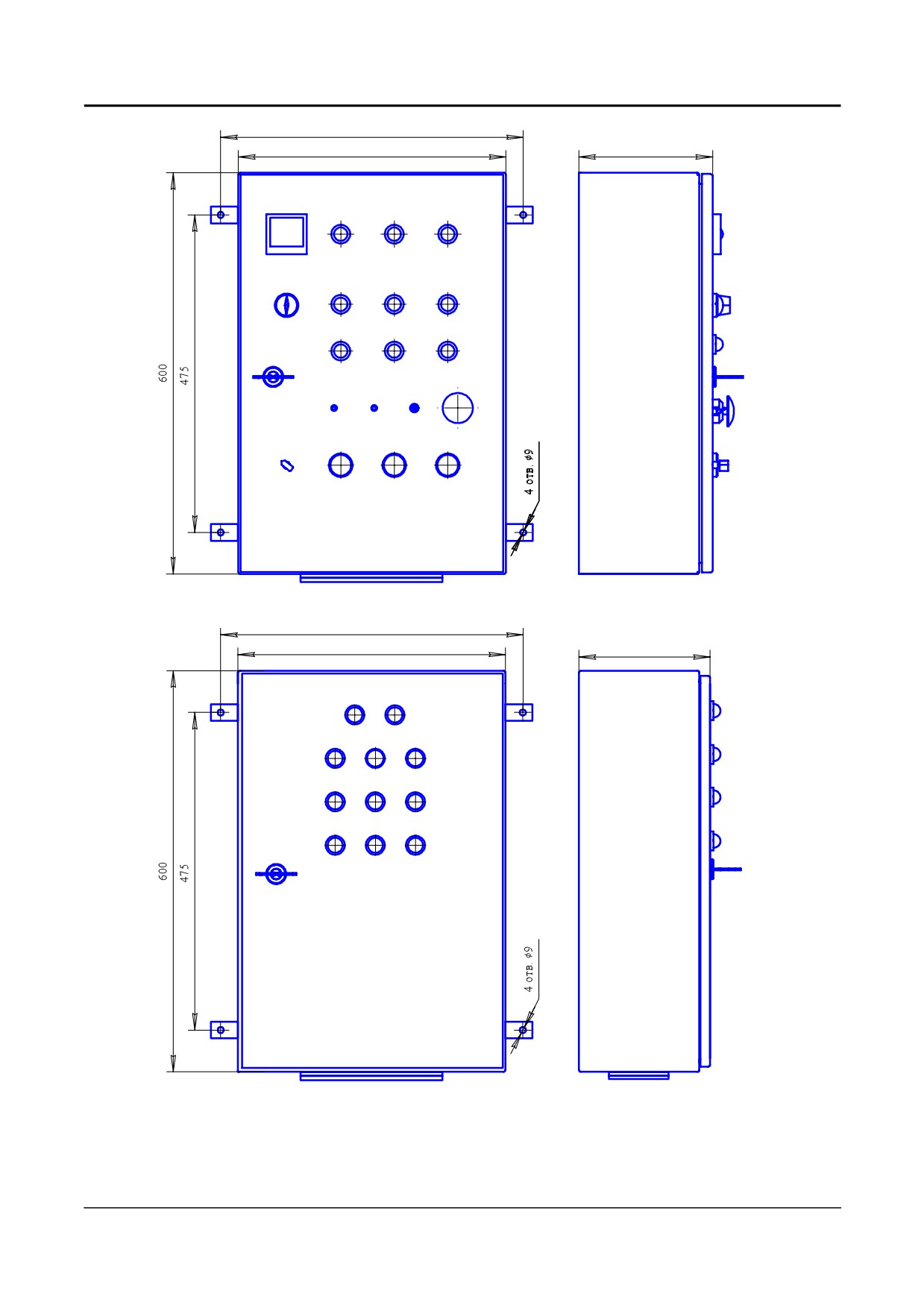

На лицевой панели пульта управления исполн. 1 (рис.А. 3, а) расположены:
а) органы управления:
«Выбор № двигателя» - ключ выбора номера плавно запускаемого электродвига-
теля;
«Пуск прямой»/«Пуск плавный» - ключ выбора режима пуска;
«Вкл. БСУ» - тумблер включения или отключения питания системы управления
шкафа УППВЭ и пульта;
«Пуск УППВЭ», «Стоп УППВЭ» - кнопки управления процедурой плавного пуска
электродвигателя;
«Стоп М1», «Стоп М2», «Стоп М3» - кнопки останова электродвигателей, рабо-
тающих от сети;
«Авария» - кнопка аварийного отключения системы.
б) сигнальные лампы, индицирующие:
«БСУ» - наличие питания вторичных цепей в системе плавного пуска;
«Готовность» - предпусковую готовность системы плавного пуска;
«Пуск» - процесс плавного пуска;
«Пуск завершен» - успешное завершение плавного пуска электродвигателя;
«Пуск не выполнен» аварийное прерывание процедуры плавного пуска;
«Вентиляция» - отсутствие вентиляции в шкафу УППВЭ.
«М1», «М2», «М3» - готовность технологического оборудования электродвигате-
лей.
На панели также установлен амперметр, показывающий величину тока электродвига-
теля при пуске.
12
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Шкаф автоматики исполн. 1
Шкаф автоматики исполн. 1 содержит релейную аппаратуру для управления высоко-
вольтными устройствами (рис.А. 3, б). Сигнальные лампы, установленные на лицевой пане-
ли шкафа автоматики, индицируют состояние главных цепей СПП и технологического обо-
рудования электродвигателей:
«QF1», «QF2» - первого или второго головного выключателя;
«QW1», «QW2», «QW3» - рабочих выключателей;
«К1», «К2», «К3» - контакторов;
«М1», «М2», «М3» - готовность технологического оборудования электродвигате-
лей.
Пульт управления исполн. 2
Конструктивно и функционально пульт управления исполн. 2 выполнен аналогично
пульту управления исполн. 1 и комплектуется шкафом автоматики исполн. 2 (рис.А. 4, а, б).
Порядок работы аналогичен вышеописанному.
Пульт многофункционального управления
Конструктивно пульт многофункционального управления (ПМУ) выполнен в наполь-
ном исполнении, на лицевой стороне которого расположены органы управления и индикации
(рис. А.5). Шкаф автоматики входит в состав пульта управления.
Функционально ПМУ обеспечивает оперативное управление СПП высоковольтных
электродвигателей в следующих режимах работы:
-
плавный поочередный запуск любого из группы до десяти электродвигателей;
-
прямой поочередный запуск до десяти электродвигателей;
-
плавный запуск электродвигателей с выносных (местных) пультов управления.
Количество выносных пультов не более шести. Допустимое удаление выносных пультов от
ПМУ не более 100 м.
Аппаратно ПМУ имеет связь по цепям управления с составными частями СПП:
-
по каналу RS-485 - со шкафом УППВЭ1;
-
с помощью исполнительных реле - с выключателями и контакторами;
-
по каналу RS-232(RS-485) - с системой верхнего уровня;
-
по проводной связи - с выносными пультами.
Информация о состоянии выключателей, контакторов и технологического оборудова-
ния электродвигателей передается в ПМУ с помощью «сухих» контактов соответствующих
реле.
На ПМУ установлены:
а) органы управления:
«Управление оперативное» /«Управление автоматическое» - ключ выбора режима
работы;
«Пуск прямой»/«Пуск плавный» - ключ выбора режима пуска;
«Питание СУ УППВЭ» - тумблер включения/отключения питания системы управ-
ления шкафа УППВЭ;
«Работа» - замок с ключом питания исполнительных реле ПМУ;
«Питание пульта» - автоматический выключатель питания ПМУ;
«Пуск», «Стоп» - кнопки управления процедурой пуска;
«Авария» - кнопка аварийного отключения СПП;
13
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
б) пульт ввода параметров пуска (ВПП) с клавиатурой:
«Выбор» - кнопка установки режима работы ВПП;
«+», «-» - кнопки увеличения и уменьшения настраиваемого параметра соответст-
венно;
«Ввод» - кнопка сохранения (ввода) настроенного параметра;
«Двигатель №» - кнопка установки номера запускаемого двигателя.
в) сигнальные лампы, индицирующие:
«Фаза А», «Фаза B» и «Фаза С» - наличие питания ПМУ, соответственно, фазных
напряжений питающей сети;
«Готовность» - предпусковую готовность ПМУ;
«Пуск прямой» или «Пуск плавный» - положение ключа выбора режима пуска;
«Оперативное» или «Автоматическое» - положение ключа выбора режима работы;
«Пуск» или «Стоп» - подачу команд на пуск и останов;
«Авария» - аварийное состояние СПП;
«Вентиляция» - неисправность системы вентиляции в шкафу УППВЭ.
г) жидкокристаллический двухстрочный индикатор (ЖКИ), отображающий:
«Готов к пуску» - готовность к пуску;
«Готов к работе» - готовность к работе;
«Двигатель №» - установленный номер запускаемого двигателя;
текущее время пуска и величину пускового тока;
«Пуск завершен» - успешное завершение пуска;
причину невозможности выполнения запуска или аварийного прерывания процеду-
ры плавного пуска.
Также на ПМУ индицируется состояние выключателей, контакторов главных цепей
СПП и готовность технологического оборудования электродвигателей.
По требованию заказчика релейная аппаратура ПМУ может быть размещена в отдель-
ном шкафу автоматики.
Камеры с контакторами
Камеры с высоковольтными вакуумными контакторами типа КВТ, с блоком управле-
ния, разъединителями и панелью индикации выполнены в конструктиве КСО.
Габаритные, установочные размеры и масса составных частей СПП приведены в при-
ложении А.
14
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Приложение А
(обязательное)
Габаритные, установочные размеры и масса составных частей СПП
3 6 Â
15 0 0 m a x
13 4 0 m a x
Масса не более 560 кг
Рис. А.1. Шкаф УППВЭ
15
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»

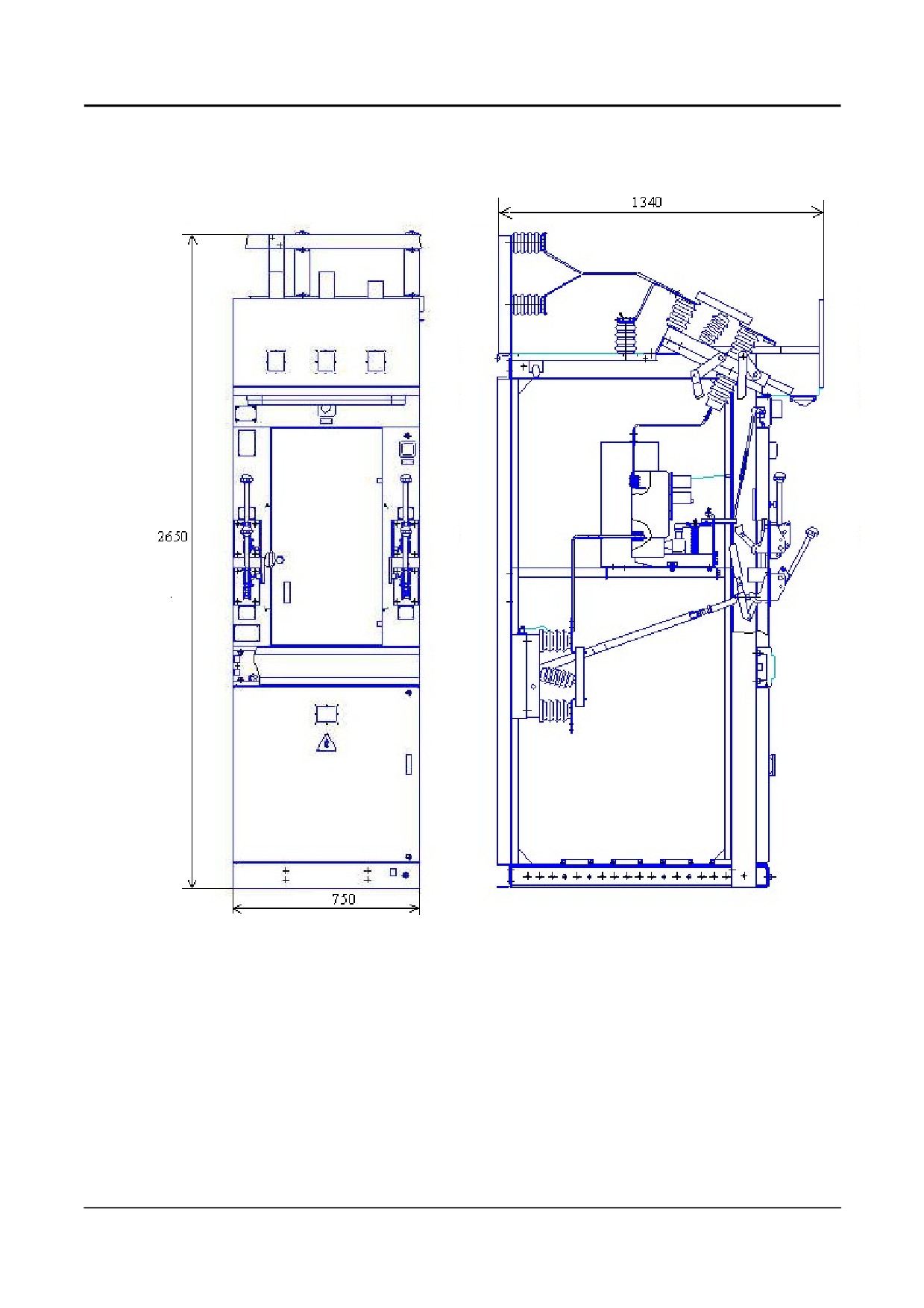

Рис. А.2. Камера сборная одностороннего обслуживания серии КСО
(с контактором или с вакуумным выключателем)
16
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
4 5 0
40 0
2 0 0
Т о к д в и г а те л я
М 1
М 2
М 3
В ы б о р р е ж и м а п у с к а
П р я м о й П л а в н ы й
П у ск П у с к за в е р ш е н П у с к н е в ы п о л н ен
Г о т о в н о ст ь
Б С У
В е н т и л я ц и я
А в а р и я
а)
П у с к У П П В Э С т о п У П П В Э В к л. Б С У
В ы б о р № д в и г а те л я
С т о п М 1 С т о п М 2 С т о п М 3
0 М 1 М 2 М 3
Ма с с а н е б о л е е 1 6 к г
4 5 0
40 0
20 0
Q F 1 Q F 2
K 1
К 2
К 3
М 1 М 2 М 3
Т е х н . 1 Т е х н . 2 Т е х н . 3
б)
Ма с с а н е б о л е е 2 0 к г
Рис.А.3 Габаритные размеры пульта управления исполн. 1 (а) и
шкафа автоматики исполн. 1 (б)
17
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
45 0
40 0
20 0
Т о к д в и га те л я
М 1
М 2
М 3
В ы б о р р е ж и м а п у с к а
П р я м о й П л а в н ы й
П у ск П у ск з ав е р ш е н П у с к н е в ы п о л н ен
Г о т о в н о с т ь
Б С У
В е н ти л я ц и я
а)
А в ар и я
П у с к У П П В Э С т о п У П П В Э В к л. Б С У
В ы б о р № д в и га т е л я
С т о п М 1 С то п М 2 С т о п М 3
М 3 М 4
М 2
М 5
М 1
М 6
С т о п М 4 С то п М 5 С т о п М 6
Ма с с а н е б о л е е 2 0 к г
45 0
40 0
20 0
Q F 1 Q F 2
K 1 К 2 К 3 К 4 К 5 К 6
М 1 М 2 М 3 М 4 М 5 М 6
Т е х н . 1 Т е х н . 2 Т е х н . 3 Т е х н . 4 Т е х н. 5 Т е х н. 6
б)
Ма с с а н е б о л е е 2 5 к г
Рис.А.4. Габаритные размеры пульта управления исполн. 2 (а) и
шкафа автоматики исполн. 2 (б)
18
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
11 0 0 m a x
85 0 m a x
40 0
Масса не более 110 кг
а)
Р У - 6 ( 1 0 ) к В
Q W 1 1
Q W 1 2
Р У - 6 ( 1 0 ) к В
Ф А З А А
Ф А З А В Ф А З А С
Q W 1
Q W 2
Q W 3
Q W 4
Q W 5
Q W 6
Q W 7
Q W 8
Q W 9
Q W 1 0
П И Т А Н И Е
П У Л Ь Т А
У П П В Э
К 1
К 2
К 3
К 4
К 5
К 6
К 7
К 8
К 9
К 1 0
Р А Б О Т А
П И Т А Н И Е
М 1
М 2
М 3
М 4
М 5
М 6
М 7
М 8
М 9
М 1 0
Г О Т О В Н О С Т Ь
С У У П П В Э
Т Е Х Н О Л О Г И Ч Е С К И Х
З А Щ И Т
1
2
3
4
5
6
7
8
9
1 0
Г О Т О В Н О С Т Ь
А В А Р И Я В Е Н Т И Л Я Ц И Я П Р Я М О Й
П У С К
П Л А В Н Ы Й
О П Е Р А Т И В Н .
Р Е Ж И М Р А Б О Т Ы
А В Т О М А Т .
П У С К
В Ы Б О Р В В О Д
+
-
Д В И Г А Т Е Л Ь №
А В А Р И Я
С Т О П
б)
Рис. А.5. Габаритные размеры (а) и органы управления и сигнализации (б)
пульта многофункционального управления
19
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
Лист заказа
на системы плавного пуска высоковольтных электродвигателей УППВЭ
ОАО “ЧЭАЗ”
«____»
_________________ 200 г.
Предприятие
__________________________________________________________________
Адрес ________________________________________________________________________
Контактное лицо
______________________________________________________________
Должность ____________________________________________________________________
Телефон, факс, e-mail ___________________________________________________________
Для оперативной обработки Вашего запроса просим Вас заполнить опросный лист как можно более полно
Объект, на котором планируется установка системы плавного пуска:
1. Параметры двигателя
1.1 Тип двигателей
1.2 Номинальная мощность двигателей, кВт
1.3 Номинальный ток двигателей, А
1.4 Номинальное напряжение двигателей, В
1.5 Номинальная скорость двигателей, об/мин
1.6 Количество двигателей, шт.
1.7 Кратность начального пускового тока,
Iп / Iн, о.е.
1.8 КПД двигателей, %
1.9 Cos ϕ
1.10 Вид и уровень взрывозащиты
2. Параметры питающей сети
2.1 Номинальное напряжение питающей сети, В
2.2 Номинальная частота сети, Гц
3. Параметры приводимого механизма
3.1 Наименование и тип производственного
механизма
3.2 Потребляемая мощность механизма в
установившемся режиме
20
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
3.3 Момент сопротивления механизма, кГм
- при трогании
- в конце разгона
(график зависимости момента сопротивления от
частоты вращения приводится заказчиком в
приложении, либо указывается характер зави-
симости)
3.4 Суммарный маховый момент механизма и
редуктора, приведенный к валу электродвига-
теля
3.5 Время пуска при Uном / 0,8 Uном , c
3.6 Режим работы электропривода:
а) продолжительный (непрерывный)
б) циклический
(желательно приложить циклограммы работы,
т.е. зависимость скорости и (или) момента от
времени)
4. Параметры пуска
4.1 Способ пуска, используемый у заказчика:
- прямой пуск непосредственно от сети
- через реактор или трансформатор
4.2 Ориентировочное число пусков в настоящее
время, в смену, в год, за срок службы
4.3 Число требуемых пусков с устройством
плавного пуска высоковольтных электро-
двигателей (УППВЭ) в смену, в год, за срок
службы
4.4 Пуск с нагрузкой или без нагрузки
4.5 Требуемое функциональное назначение
-
для пуска одиночного двигателя с па-
раллельным или последовательным под-
ключением шкафа УППВЭ
-
для пуска нескольких двигателей от
одного шкафа УППВЭ устройства в ком-
плекте с пультом оператора
(указать количество запускаемых двигателей от
одного или от двух шкафов УППВЭ - вариант с
резервированием)
4.6 Питание системы плавного пуска от одной
или двух секций (вводов)
21
Открытое Акционерное Общество
«Чебоксарский электроаппаратный завод»
4.7 Данные для инжиниринга:
- тип высоковольтной ячейки и тип высоко-
вольтного выключателя у заказчика для
прямого подключения электродвигателя на
полное напряжение
- номер схемы вспомогательных цепей вы-
соковольтной ячейки для прямого под-
ключения двигателя к сети ВЛИЕ
- параметры оперативных цепей управления
высоковольтным выключателем (род тока:
постоянный, переменный 110, 220 В)
- линейное трехфазное напряжение собст-
венных нужд (наличие напряжений ~380 В
и ~100 В)
- желаемое время плавного пуска
- способ управления пуском (дистанцион-
ное, т.е. от диспетчерского пульта или ме-
стное)
- наличие связи с верхним уровнем
(по каналу RS-232 или RS-485)
Примечание: просим вложить однолинейную схему электрических соединений, где плани-
руется установка УППВЭ и, по возможности, план размещения оборудования.
Пожелания или дополнительные требования к заказу: ___________________________
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
________________________________________________________________________________
______________________________________________________________
Заполненный опросный лист просим направить по адресу:
ОАО «ЧЭАЗ»: 428000, Чувашская Республика, г. Чебоксары, пр. И. Яковлева, д. 5
E-mail: cheaz@ cheaz.ru
Факс: (8352) 62-73-24, 62-73-52, 62-72-67
По коммерческим вопросам обращаться в ОП НТ:
- Начальник отдела Стожаров Владимир Ильич, (8352) 39-52-72
E-mail: u288001@ cheaz.ru
- Менеджер по продажам Никитин Денис Николаевич, (8352) 39-57-86
Технические консультации: (8352) 39-52-22, 39-52-76
Интернет: www.cheaz.ru
22



















///////////////////////////////////////
