КОНТАКТОРЫ ВАКУУМНЫЕ СЕРИИ КВ2 (БКЖИ.644535.004ТУ)





Контакторы вакуумные серии КВ2 предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии переменного тока. Основные области применения - металлургическая, нефтегазовая, горно-рудная, юродской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Питание катушек осуществляется через электронный блок включения, благодаря чему уменьшена потребляемая мощность катушек в режиме удержания.

Имеется исполнение контакторов вакуумных серии КВ2 на токи 160, 250, 400 А с двухобмоточной катушкой разработанные на базе серийных контакторов серий КВ2 -160, КВ2-250, КВ2-400 с сохранением их внешнего и вида и габаритных размеров.

Отличительной особенностью новых контакторов является отсутствие электронного блока включения, посредством которого осуществляется питание катушек в серийно производимых контакторов.

В контакторах с двухобмоточными катушками входное напряжение через выпрямительный мост и размыкающий вспомогательный контакт (МБК) подается на включающие обмотки с вытягивающих катушек, а после включения контактора и размыкания контакта напряжение подается на удерживающие обмотки катушек, которые в режиме удержания последовательно подключаются к выключающим катушкам. Благодаря этому уменьшается нагрев катушек и устраняется зависимость аппарата от электронных помех, увеличивается его надежность и стабильность работы в целом.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.

Конструкция и габариты двухполюсного контактора аналогичны конструкции и габаритам трехполюсного; различие заключается в отсутствии среднего полюса.

По просьбе заказчика возможна поставка контакторов в сочетании с тепловыми реле ТРТП (КВ2Т) или с устройством защиты и управления двигателем УЗУД-ЭП-02 (КВ2У), а также комплектование контакторов ограничителем перенапряжений (ОПН) для защиты электродвигателя. При работе контактора с преобразователями частоты ОПН необходимо отключать из-за возможного выхода из строя.

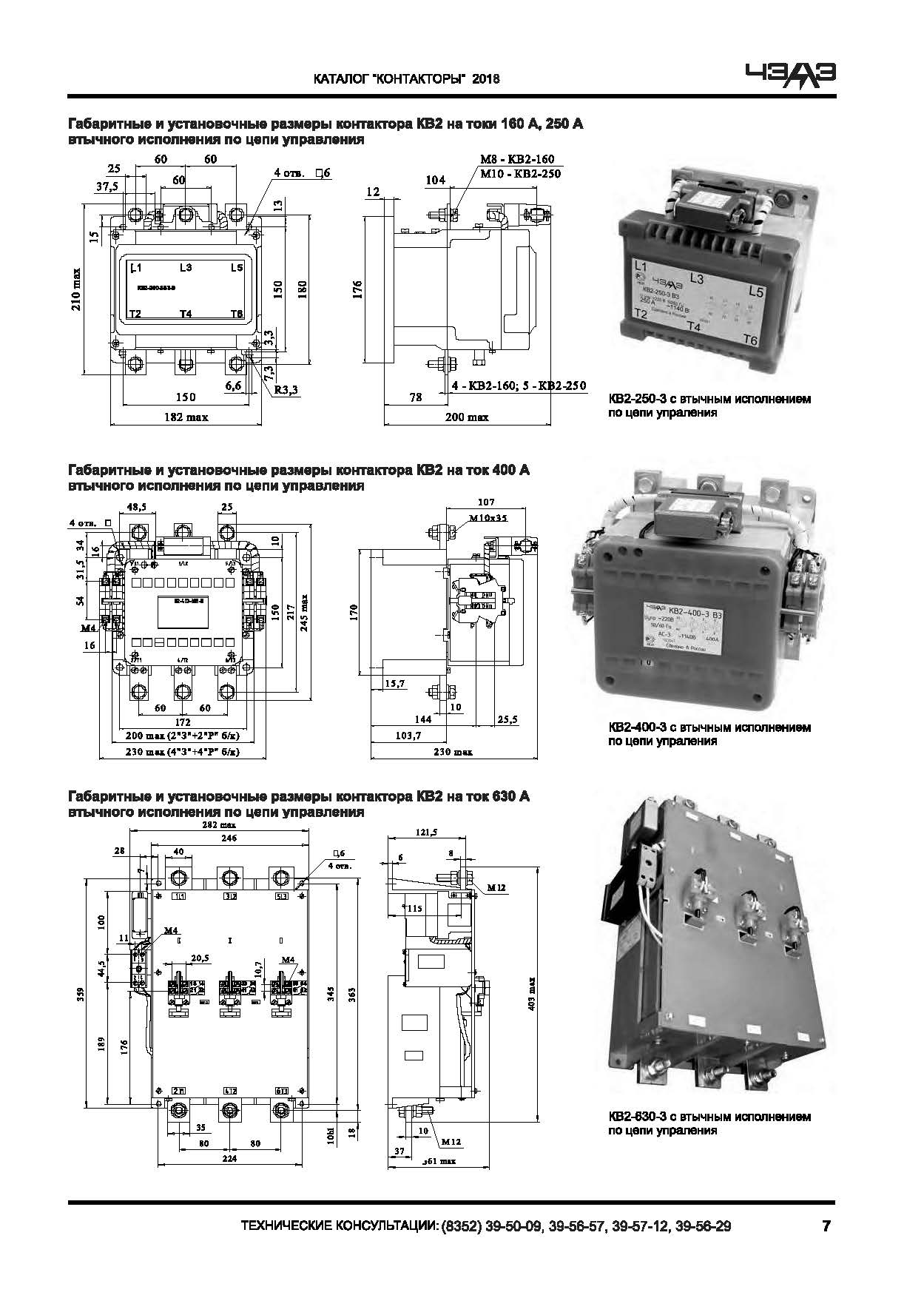

Контакторы имеют исполнения с втычным подсоединением по цепи управления.

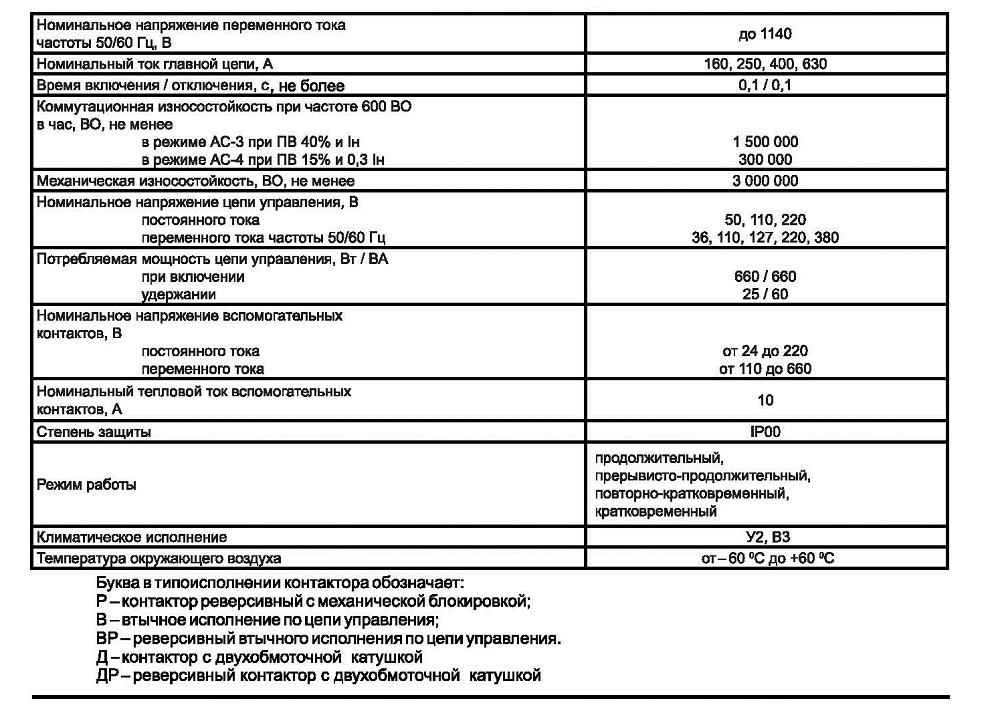

Основные технические данные









































































///////////////////////////////////////
