ГЕНЕРАТОР ДИЗЕЛЬНЫЙ DDAE 9000SSE, DDAE 9000SSE-3, DDAE 10000SE, DDAE 10000SE-3. Руководство по эксплуатации





ОГЛАВЛЕНИЕ
1. ОПИСАНИЕ ИЗДЕЛИЯ
2
1.1. Технические характеристики
3
1.2. Описание генераторов DDAE7000SE / DDAE7000SE-3
4
1.3. Модуль управления генератором
6
2. ПРАВИЛА БЕЗОПАСНОСТИ
10
3. ВВОД В ЭКСПЛУАТАЦИЮ
13
3.1. Условия эксплуатации
13
3.2. Топливо
13
3.3. Масло
14
3.4. Воздушный фильтр
15
3.5. Работа в период обкатки
15
3.6. Ручной запуск генератора
16
3.7. Запуск с помощью электростартера
17
4. ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА
17
4.1. Подготовка и эксплуатация в зимнее время
18
4.2. Нагрузка
19
4.3. Выключение генератора
21
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
21
5.1. Обслуживание
22
5.2. Замена моторного масла
22

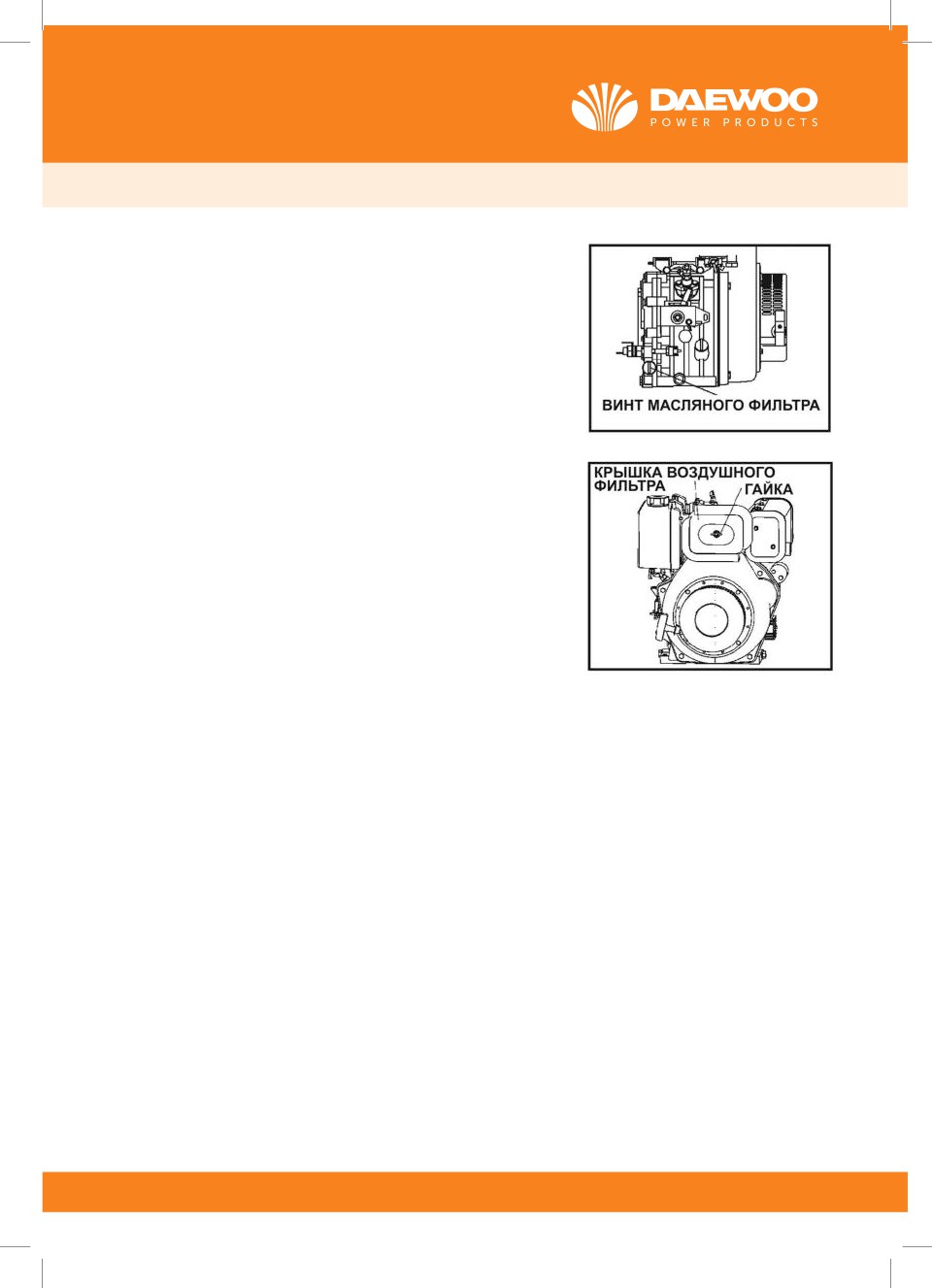

5.3. Очистка масляного фильтра
23

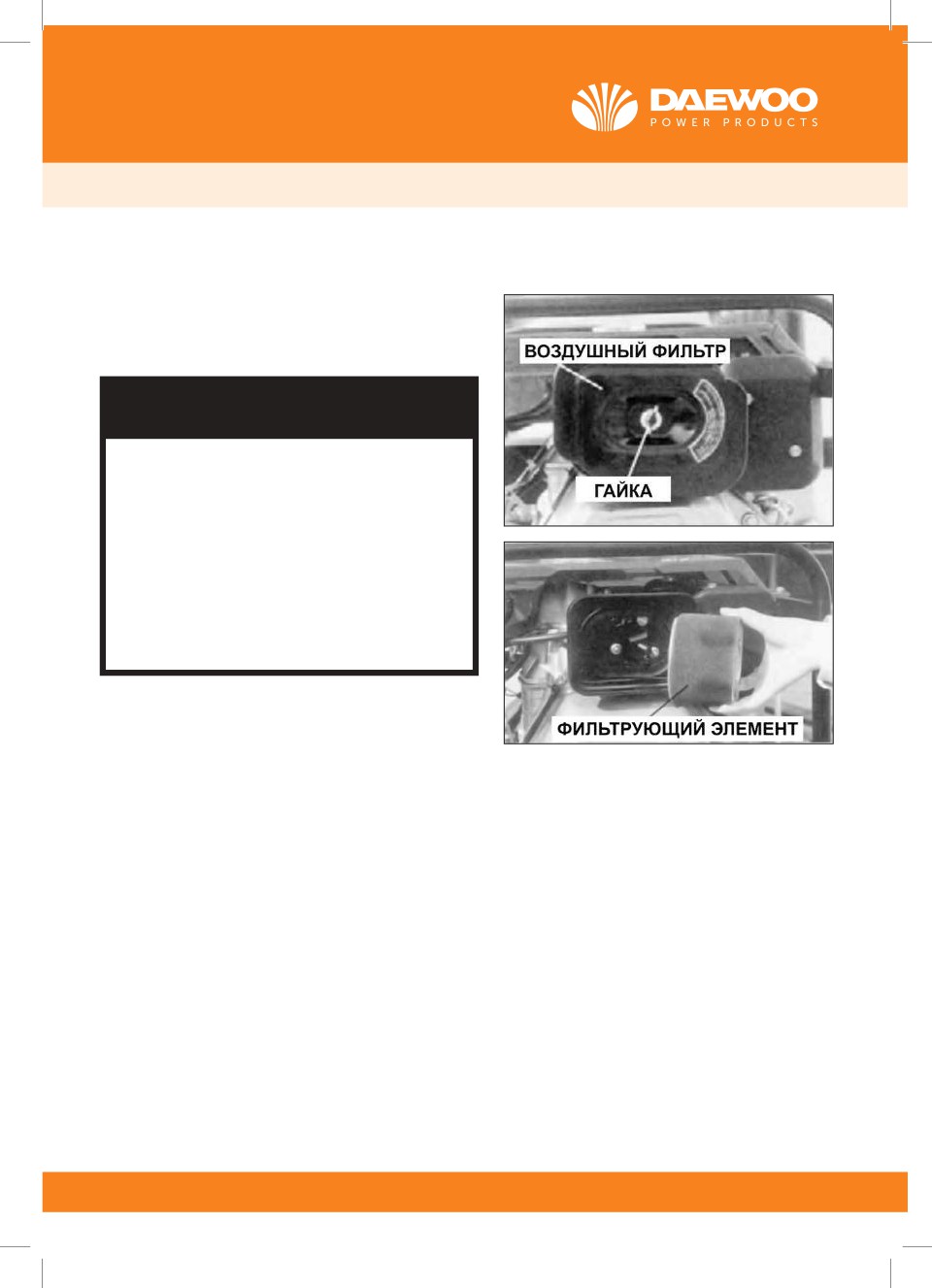

5.4. Замена элемента воздушного фильтра
23
5.5 Замена топливного фильтра
23
5.6. Консервация генератора
23
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
25
7. СОБЛЮДЕНИЕ ПРЕДПИСАНИЙ ДАННОЙ ИНСТРУКЦИИ
ПО ЭКСПЛУАТАЦИИ
26
8. УТИЛИЗАЦИЯ УСТРОЙСТВА
27
Производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплекта-
цию изделий. Изображения в инструкции могут отличаться от реальных узлов и надписей на изделии.
Адреса сервисных центров по обслуживанию
силовой техники DAEWOO Вы можете найти на сайте
EAC — Соответствует всем требуемым Техническим
регламентам Таможенного союза ЕврАзЭС.
1
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
Благодарим Вас за приобретение
дизельного генератора DAEWOO.
В данном руководстве содержится описание техники безопасности и процедур
по обслуживанию и использованию моделей генераторов DAEWOO.
Все данные в Руководстве пользователя содержат самую свежую информацию,
доступную к моменту печати. Просим принять во внимание, что некоторые изме-
нения, внесенные производителем могут быть не отражены в данном руководстве.
А также изображения и рисунки могут отличаться от реального изделия. При воз-
никновении проблем, используйте полезную информацию, размещенную в конце
руководства. Перед началом работы с генератором необходимо внимательно про-
читать все руководство.
Это поможет избежать возможных травм и повреждения оборудования.
1. ОПИСАНИЕ ИЗДЕЛИЯ
Генераторы DAEWOO отлично подходят для энергоснабжения небольших домов
и строительных участков.
Генераторы DAEWOO — это профессиональные устройства для выработки элек-
трического тока. Дизельные генераторы DAEWOO получили большое распростра-
нение в России благодаря оптимальному сочетанию технических характеристик,
качества и цены.
2
1.1. Технические характеристики
Expert Line
Модель
DDAE 9000SSE
DDAE 9000SSE-3
DDAE 10000SE
DDAE 10000SE-3
Максимальная мощность при 220В, кВт
7
2,9
8
3,3
Номинальная мощность при 220В, кВт
6,4
2,7
7,2
3,0
Максимальная мощность при 380В, кВт
7
8
Номинальная мощность при 380В, кВт
6,4
7,2
Тип двигателя
Напряжение, В
220
220/380
220
220/380
Количество фаз
1
3
1
3
Производитель двигателя
Профессиональный 4-х тактный
Модель двигателя
480 diesel
500 diesel
Подогрев двигателя
Мощность двигателя, л.с.
15
16
Объем двигателя, см3
477
477
498
498
Объем картера, л
1,65
Тип запуска
электро / ручной
Тип топлива
дизель
Емкость топливного бака, л
15
Время работы 50% нагрузки, ч
13
12
Система удаления воздушных пробок
Регулятор напряжения
AVR
Защита
от перегрузки и низкого уровня масла
Дисплей
5 в 1
Коэффициент мощности
1,0
Розетки
1×16A , 1×32A
1×16A , 1×16A-380В
1×16A , 1×32A
1×16A , 1×16A-380В
Возможность подключения ATS
Выход 12 В
Аккумулятор
30AH
Транспортировочный комплект
есть, поворотные колёса на 3600
Уровень шума на удалении 7 м, дБ
58
58
66
66
Размеры (ДхВхШ), мм
888×568×733
878×563×788
Вес нетто, кг
150
3
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
1.2. Описание генераторов
DDAE 9000 SE / SE-3

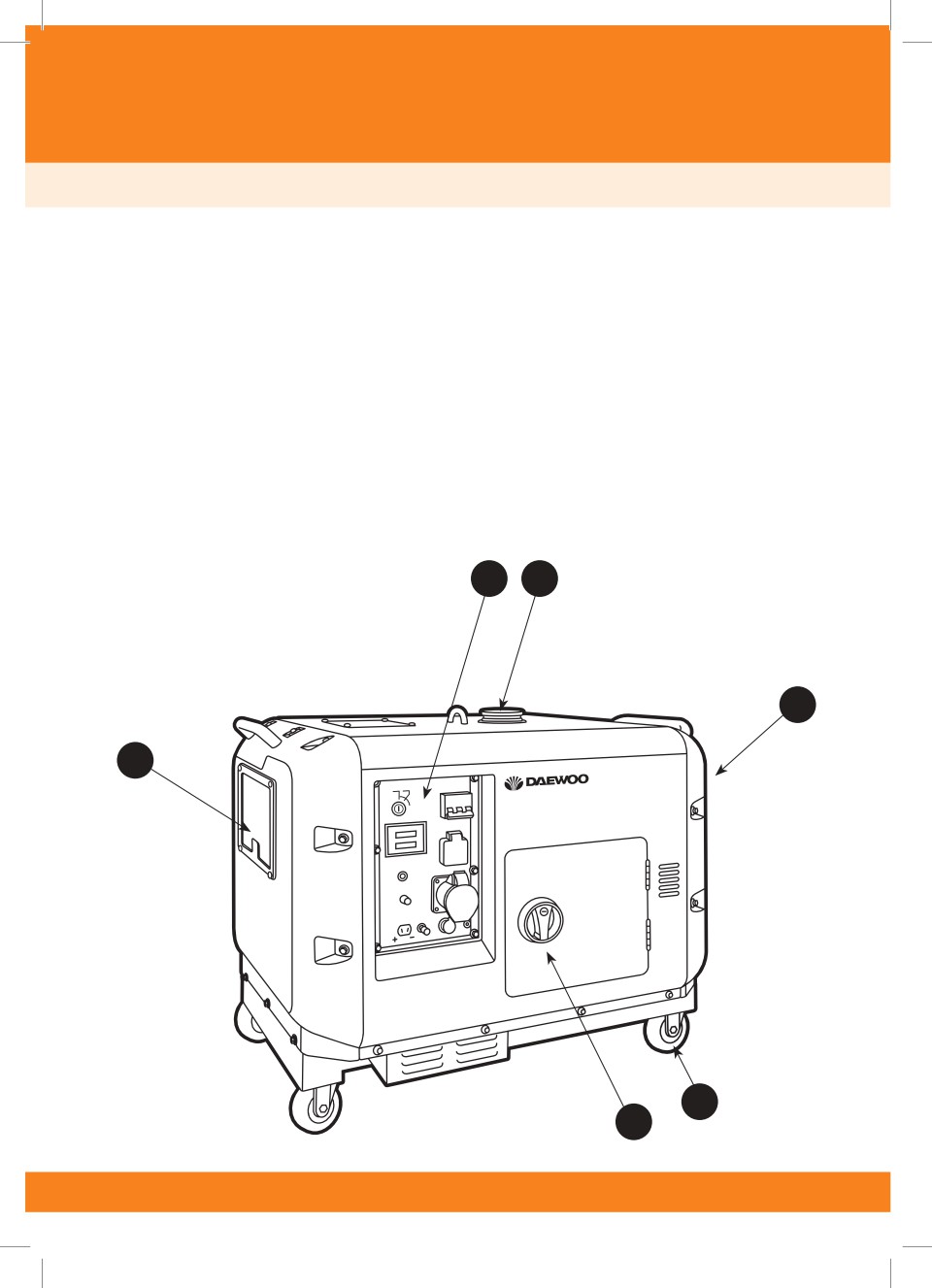

Расположение элементов
1. Крышка топливного бака
2. Cервисный люк 1: воздушный фильтр
3. Сервисный люк 2: аккумуляторная батарея, маслозаливная горловина
рычаг пуска двигателя
4. Панель управления
5. Транспортировочные поворотные колеса
6. Глушитель
4
1
6
2
5
3
4

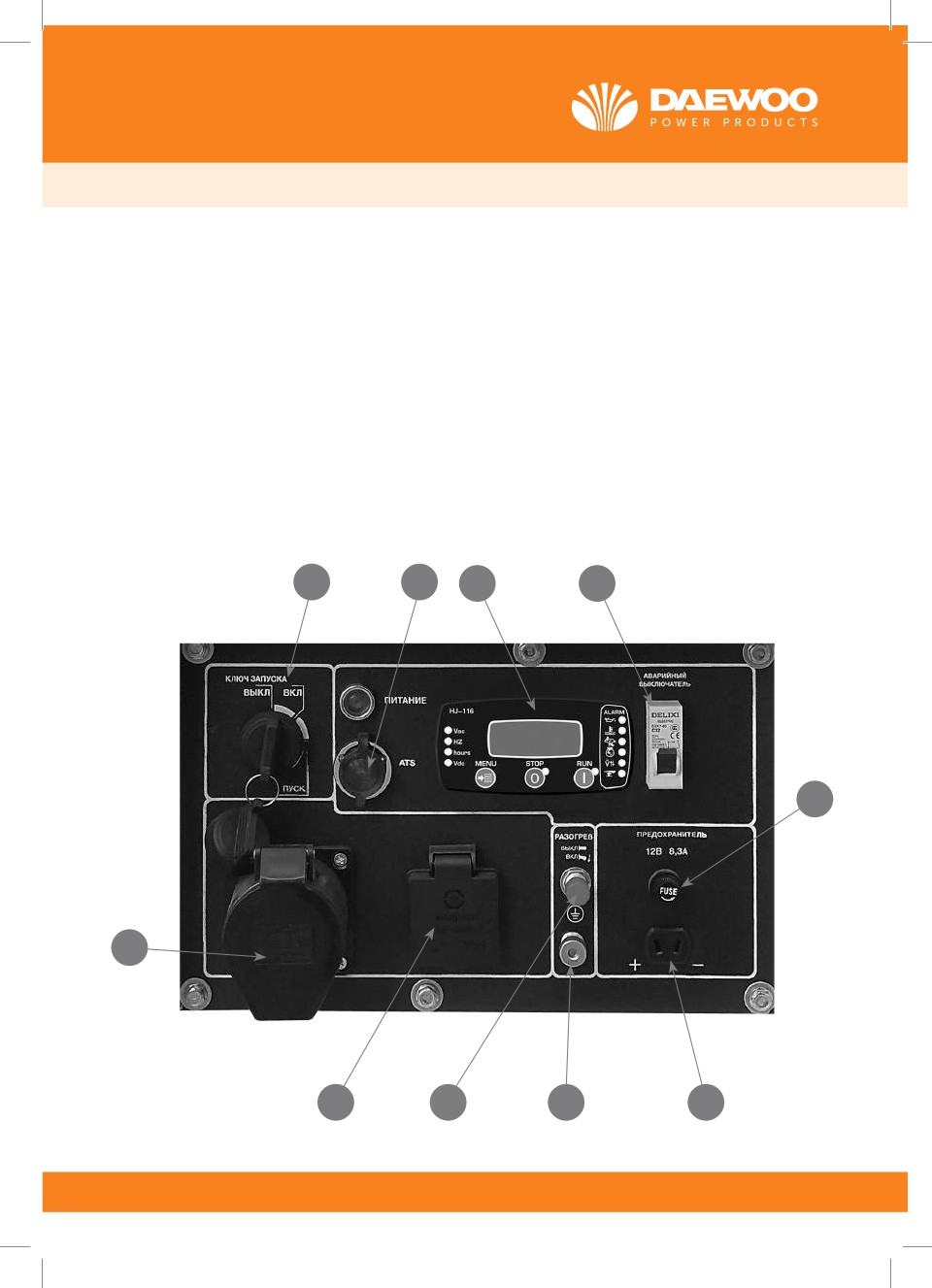

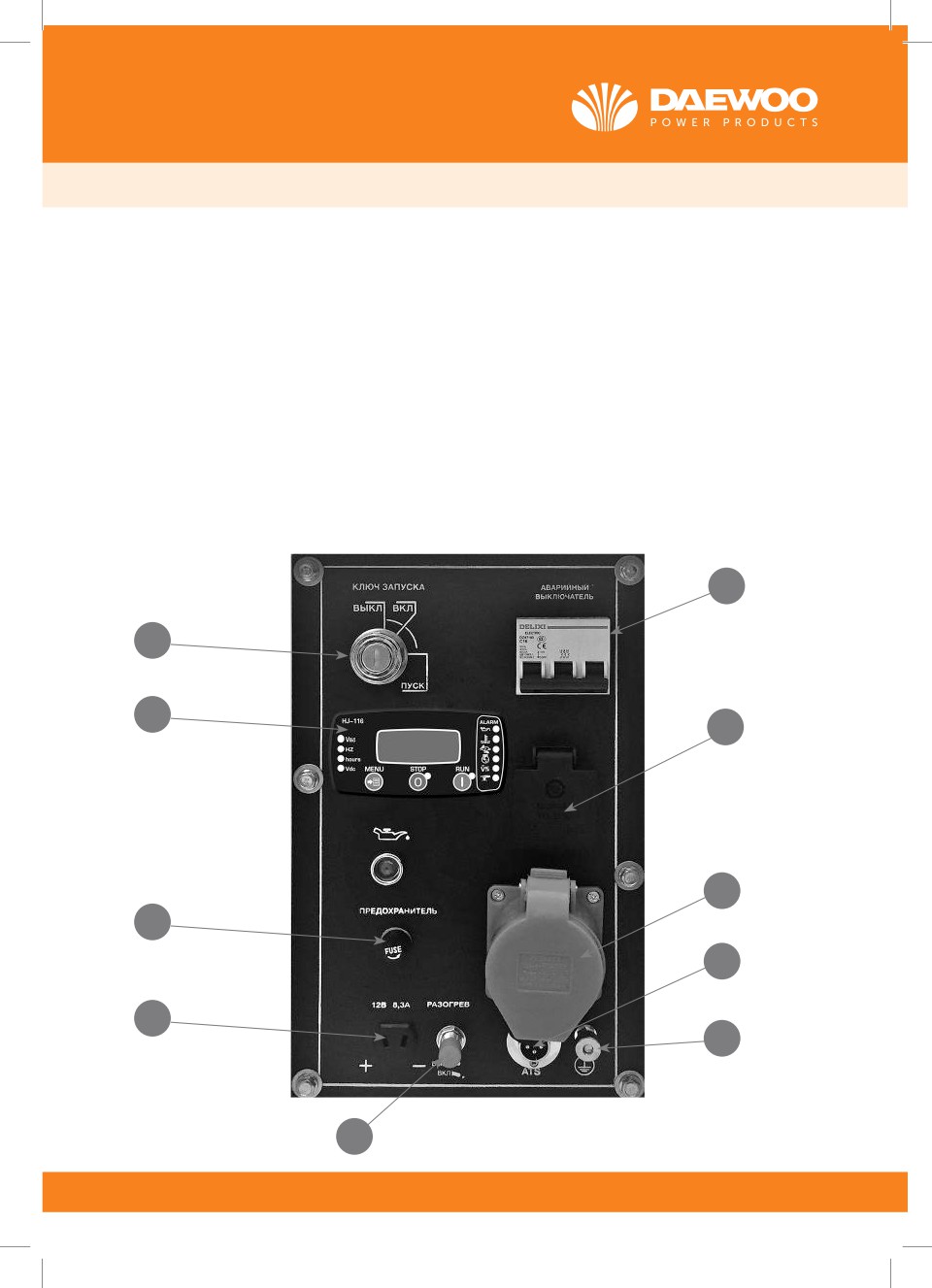

Панель управления
1. Ключ запуска двигателя или перевода в режим Stand By
2. Аварийный выключатель от перегрузки
3. Розетка 220 В / 32 А (380 В / 16 А для моделей XE-3)
4. Розетка 220 В / 16 А
5. Розетка подключения Системы автоматического запуска генератора (ATS)
6. Подключение заземления
7. Розетка выхода на 12 Вольт
8. Предохранитель розетки 12 Вольт
9. Кнопка предварительного разогрева двигателя.
10. Модуль управления генератором
2
1
10
4
3
8
5
7
6
9
5
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
DDAE 10000 SE / SE-3
Расположение элементов
1. Крышка топливного бака
2. Cервисный люк 1: воздушный фильтр
3. Сервисный люк 2: аккумуляторная батарея, маслозаливная горловина
рычаг пуска двигателя
4. Панель управления
5. Транспортировочные поворотные колеса
6. Глушитель
1
4
2
6
3
5
6
Панель управления
1. Ключ запуска двигателя или перевода в режим Stand By
2. Аварийный выключатель от перегрузки
3. Розетка 220 В / 32 А (380 В / 16 А для моделей XE-3)
4. Розетка 220 В / 16 А
5. Розетка подключения Системы автоматического запуска генератора (ATS)
6. Подключение заземления
7. Розетка выхода на 12 Вольт
8. Предохранитель розетки 12 Вольт
9. Кнопка предварительного разогрева двигателя
10. Модуль управления генератором
1
5
10
2
8
3
4
9
6
7
7
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3

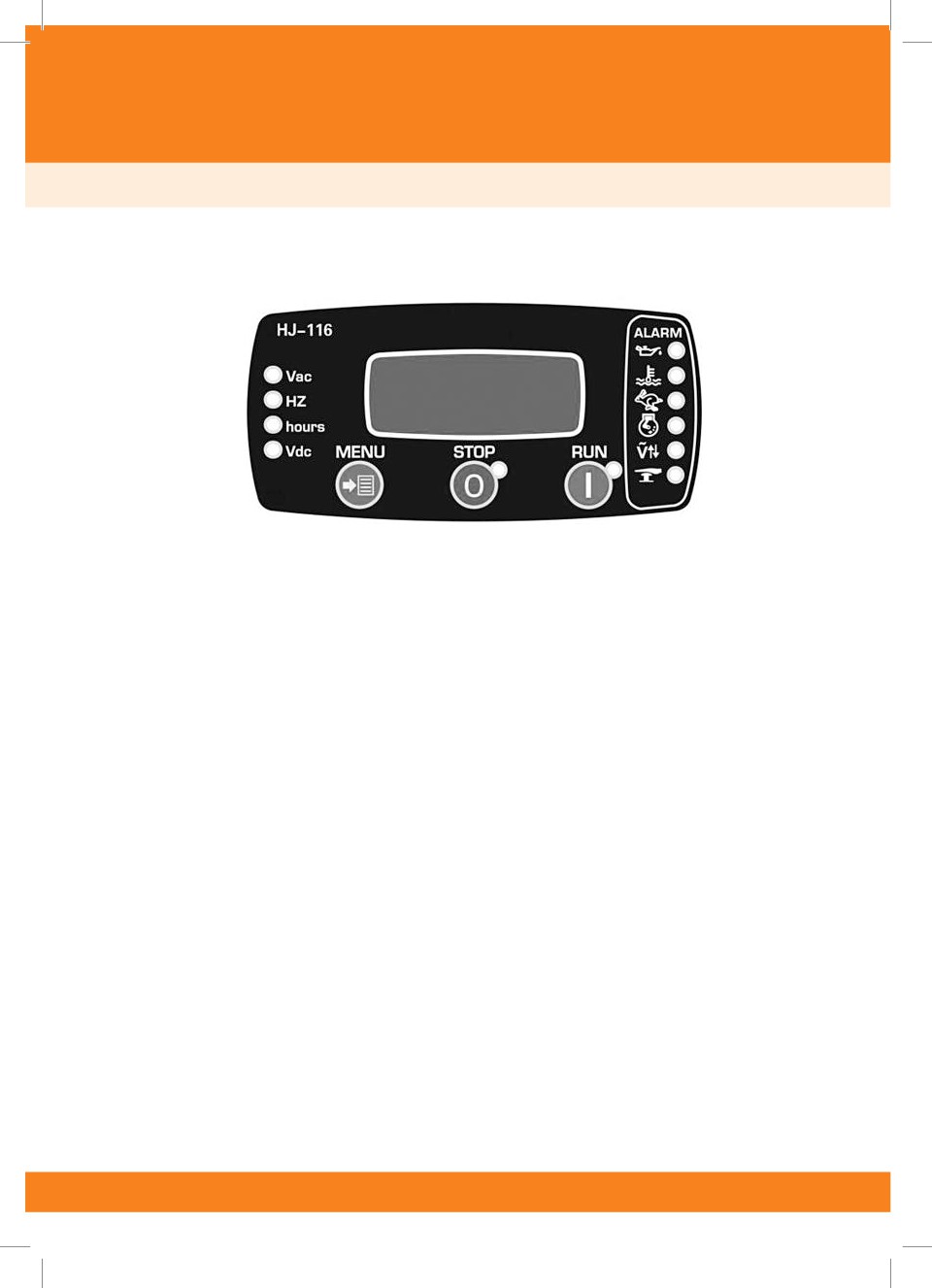

1.3. Модуль управления генератором
Описание модуля.
1. Функции:
• Ручной старт
• Ручное выключение
• Аварийное выключение
• Дистанционный запуск
2. Защита и автоотключение при:
• Высокое и низкое напряжение
• Ультранизкая частота
• Перегрузка
• Низкое давление масла
• Высокая температура воды
3. Характеристики, отображаемые на дисплее:
• Частота работы генератора
• Время выработки электрического тока
• Напряжение аккумуляторной батареи
8
Кнопки управления.
RUN: запуск генератора
STOP: остановка генератора
MENU:
1. Однократное нажатие переключает страницы меню
2. Затяжное нажатие 3 раза включает настройки параметров:
a. Кнопка RUN увеличивает параметры
b. Кнопка STOP уменьшает параметры
3. Затяжное нажатие 3 раза сохраняет установленные параметры и выво-
дит из меню.
Коды предупреждений:
E-01
Экстренное выключение
E-02
Выключение при перегрузке
E-03
Выключение при низком напряжении
E-04
Остановка при повышенной частоте
E-05
Остановка при пониженной частоте
E-06
Остановка при повышенном напряжении аккумулятора
E-07
Предупреждение низкого заряда аккумулятора
E-08
Остановка при повышенной температуре воды
E-09
Остановка при повышенной температуре воздуха
E-10
Выключение при низком уровне масла
E-11
Неудачный запуск
E-12
Сбой при отключении
9
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
ВНИМАНИЕ!
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОСТАНЦИИ ВНИМАТЕЛЬНО ОЗНАКОМЬ-
ТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.
К использованию и обслуживанию электростанции допускается только квали-
фицированный и специально обученный персонал, ознакомленный с данной ин-
струкцией.
В этой инструкции содержится описание, правила безопасности и вся необходи-
мая информация для правильной эксплуатации генератора DAEWOO. Сохраняйте
данную инструкцию и обращайтесь к ней при возникновении вопросов по безо-
пасной эксплуатации, обслуживанию, хранению и транспортировке генератора
DAEWOO.
2. ПРАВИЛА БЕЗОПАСНОСТИ
ВНИМАНИЕ!
Выхлопы содержат вредный угарный газ. Никогда не эксплуатируйте
электростанцию в закрытом помещении. Перед включением убедитесь, что
обеспечена хорошая вентиляция. При установке в хорошо проветриваемых
зонах обращайте внимание на обеспечение безопасности.
• При работе электростанции глушитель становится очень горячим и остывает
некоторое время после ее выключения. Будьте внимательны и не дотрагивай-
тесь до глушителя, пока он горячий. Дайте двигателю остыть до того, как по-
ставить его на хранение в помещение.
• Выхлопная система двигателя будет нагреваться при работе и останется горя-
чей некоторое время после выключения двигателя.
• Для предотвращения ожогов обращайте внимание на предупредительные
наклейки на электростанции.
• Дизельное топливо является воспламеняемым и взрывчатым веществом. Осу-
ществляйте заправку электростанции топливом только в хорошо проветрива-
емых зонах при выключенном и остывшем двигателе. Поблизости не должно
быть курящих, источника искр и дыма. Всегда заправляйте электростанцию в
хорошо проветриваемом месте. Пролитое топливо необходимо сразу удалить.
10
• Подсоединение электростанции к электросистеме должно осуществлять-
ся только квалифицированным электриком и должно соответствовать всем
электротехническим правилам и нормам. Неправильное подсоединение к
системе может стать причиной выхода из строя электрогенератора, неис-
правности электросети и подключенных к ней электроприборов, а также
привести к поражению электричеством людей.
• Всегда проводите предэксплуатационный осмотр электростанции до запуска
двигателя. Вы можете предотвратить аварию или повреждение оборудования.
ВНИМАНИЕ!
При работе размещайте электростанцию на расстояние не менее 5 м от
зданий/стен или другого оборудования.
Во время работы электростанция должна стоять на горизонтальной поверхности.
Внимательно изучите и запомните параграфы инструкции, касающиеся оста-
новки электростанции, и органов управления. Не допускайте к работе с элек-
тростанцией лиц, не ознакомившихся с инструкцией.
Не допускайте к работающей электростанции детей и домашних животных.
Электростанция является источником электротока и при неправильной эксплуа-
тации может стать причиной поражения электрическим током. Не осуществляй-
те эксплуатацию электростанции мокрыми руками и при большой влажности.
Не эксплуатируйте электростанцию в дождь или снег и не допускайте попа-
дания на нее влаги.
Лицам, работающим с электростанцией, необходимо знать его устройство,
функции его элементов и уметь их использовать.
Работающие с электростанцией несут ответственность за безопасность его
эксплуатации.
Работающие с электростанцией несут ответственность за то, чтобы к нему не
допускались лица, не имеющие соответствующей квалификации.
Работающие с электростанцией обязаны использовать защитное снаряжение.
На корпусе электростанции должны присутствовать и быть легко читаемыми
все обозначения.
Любые изменения конструкции электростанции запрещаются. Запрещается из-
менять частоту вращения двигателя, установленную заводом-производителем.
Перед каждым запуском и после него следует проверять безопасность и ис-
правность прибора.
Электростанцию можно использовать только вне закрытых помещений.
Вблизи электростанции необходимо остерегаться открытого огня и искр. Ку-
рение вблизи электростанции строго запрещается.
11
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
Электростанцию необходимо защищать от попадания в нее грязи и инород-
ных предметов.
Электростанцию разрешается транспортировать только в охлаждённом состоянии.
Электростанцию разрешается перевозить, только если она надёжно зафикси-
рована и не может опрокинуться.
Перед каждым запуском необходимо проверить электробезопасность.
Запрещается использовать средства для облегчения запуска.
Подключать потребители электроэнергии можно только после запуска и про-
грева двигателя.
Необходимо использовать только качественные и исправные соединитель-
ные провода.
Общая мощность подключаемых потребителей, по активной нагрузке, не
должна превышать номинальной расчетной мощности электростанции. Об-
щая мощность подключаемых потребителей, по индуктивной нагрузке, не
должна превышать 0,5 от номинальной мощности электростанции.
Запрещается использовать электростанцию без глушителя, воздушного филь-
тра или при открытой крышке воздушного фильтра.
Запрещается производить заправку электростанции во время работы. За-
прещается производить заправку не остывшей электростанции. Используйте
при заправке воронку.
Запрещается производить чистку электростанции во время работы. Запреща-
ется производить чистку ещё не остывшей электростанции.
Запрещается обслуживать электростанцию во время работы. Запрещается
обслуживать не остывшую электростанцию.
Обслуживающему персоналу разрешается производить только те работы по об-
служиванию электростанции, которые описаны в данном руководстве. Любые
другие работы разрешается проводить только специалистам сервисной службы.
Соблюдайте интервалы технического обслуживания, указанные в руководстве.
Консервируйте электростанцию, если ей не пользуются более 30 дней.
Храните электростанцию в сухом и закрытом помещении.
ВНИМАНИЕ!
Данный прибор не предназначен для использования детьми, а также лицами, име-
ющими физические, нервные или психические отклонения или недостаток опыта и
знаний, за исключением случаев, когда за такими лицами осуществляется надзор или
проводится их инструктирование относительно использования данного прибора ли-
цом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с
целью недопущения их игр с прибором.
12
3. ВВОД В ЭКСПЛУАТАЦИЮ
3.1. Условия эксплуатации
• Температура:-15 °С ~ +40 °С
• Влажность: ниже 95%
• Высота над уровнем моря: ниже 1000 м
3.2. Топливо
• Используйте только легкое дизельное топливо.
• При заправке проверьте, что в топливе нет воды и грязи, которые могут при-
вести к серьезным проблемам с топливным насосом и форсункой.
• Не заливайте излишнего количества топлива. Перелив очень опасен.
ВНИМАНИЕ!
• Производите заправку в хорошо проветриваемом месте при остановлен-
ном двигателе.
При температуре окружающей среды
Керосин
Солярка
ниже -10 0С использовать смесь,
согласно таблицы:
10%
90%
25%
75%
40%
60%
55%
45%
ВНИМАНИЕ!
• Запрещается курить или допускать попадание огня или искр в места, где
производится заправка двигателя или где хранится топливо.
• Не переливайте бак. После заправки проверьте, плотно ли закрыта крыш-
ка заливной горловины. Старайтесь не разить топливо во время заправки.
Перед запуском двигателя убедитесь в том, что вокруг сухо.
13
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3

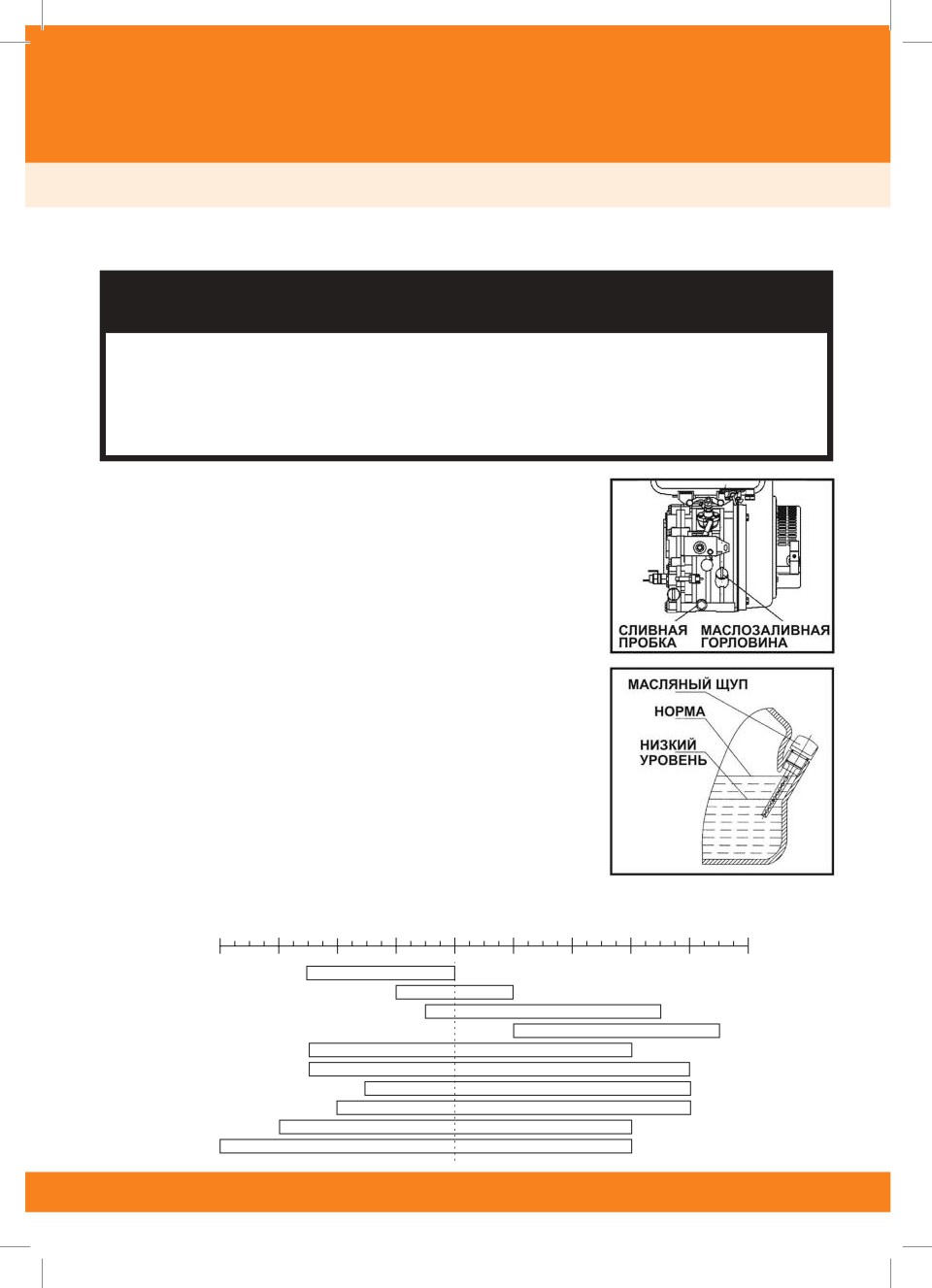

3.3. Масло
ВНИМАНИЕ!
• Перед запуском всегда проверяйте уровень моторного масла, при этом электро-
станция должна находиться на ровной поверхности.
• Эксплуатация двигателя с недостаточным уровнем моторного масла может приве-
сти к его повреждению. Избыточное количество масла также опасно, так как может
привести к резкому увеличению скорости двигателя в результате сгорания масла.
• Электростанция оснащена системой сигнализа-
ции о низком уровне масла. Эта система автома-
тически останавливает двигатель, если уровень
масла опускается ниже минимальной отметки.
• Выбирайте наиболее подходящую марку мотор-
ного масла. Очень важно выбрать подходящее
моторное масло, чтобы обеспечить правильную
работу и длительный срок службы. Если исполь-
зуется несоответствующее масло или не произ-
водится периодическая его замена, то это может
привести к серьезным неисправностям электро-
станции.
Рекомендуемые масла, в зависимости от температуры окружающей среды:
-40
-30
-20
-10
0 0
10
20
30
40
50
SAE 10W
SAE
20W
SAE 30
SAE 40
SAE 10W-30
SAE 10W-40
SAE 15W-40 mineral
SAE 15W-40 semi-syntetic
SAE 5W-30 syntetic
SAE 0W-30 syntetic
14
3.4. Воздушный фильтр
1.
Выверните барашковую гайку, сни-
мите крышку воздушного фильтра и выта-
щите элемент.
ВНИМАНИЕ!
• Не чистите фильтрующий элемент
моющим средством.
• Производите замену элемента в слу-
чае снижения производительности
генератора или появления необыч-
ного цвета выхлопных газов.
• Запрещается эксплуатировать элек-
тростанцию без фильтрующего эле-
мента, так как это может привести к
быстрому износу двигателя.
2. Замените фильтрующий элемент
на новый.
3. Верните на место крышку воздушного
фильтра и заверните барашковую гайку.
3.5. Работа в период обкатки
Первые 20 часов работы двигателя являются обкаткой.
Необходимо выполнять следующие требования:
• После первого запуска разогревайте двигатель в течение 5 минут. Дайте дви-
гателю поработать без нагрузки, пока он не разогреется.
• Не запускайте двигатель с перегрузкой во время обкатки. Во время обкатки
рекомендуется запускать двигатель на 3000 об./мин с 50% нагрузкой. Своев-
ременно заменяйте моторное масло.
• Произведите замену масла в неостывшем двигателе через 20 часов работы.
Старое масло нужно полностью слить.
15
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3

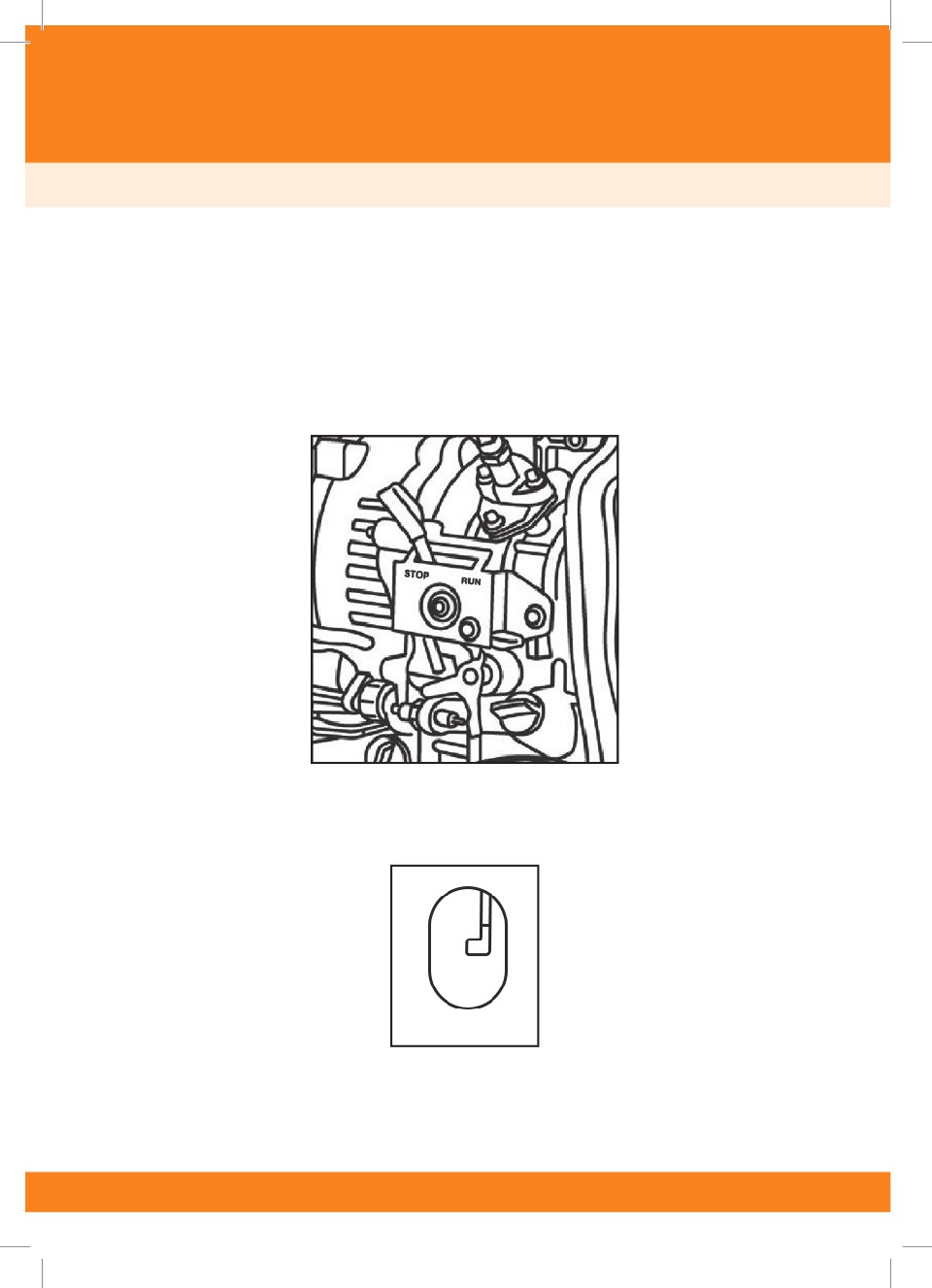

3.6. Ручной запуск генератора
1. Залейте дизельное топливо соответствующее сезону эксплуатации.
2. Проверьте уровень масла.
3. Подключите аккумуляторную батарею. Правильно соблюдайте полярность
при подключении.
4. Установите рычаг пуска двигателя в положение RUN.
5. Потяните ручку стартера до тех пор пока не почувствуете сопротивление.
6. Нажмите рычаг декомпрессионного клапана по направлению сверху вниз.
7. Возьмитесь за ручку стартера обеими руками и резко потяните на себя.
8. Плавно верните ручку стартера в исходное положение. Не допускайте резко
возвращения стартера во избежание его повреждения.
16
3.7. Запуск с помощью электростартера
1. Залейте дизельное топливо.
2. Проверьте уровень масла.
3. Подключите аккумуляторную батарею. Правильно соблюдайте полярность
при подключении.
4. Установите рычаг пуска двигателя в положение RUN.
5. Поверните ключ запуска по часовой стрелке в положение ПУСК. Отпустите
ключ сразу после запуска двигателя. Если пуск двигателя не произошел в те-
чении 10 секунд, то подождите 15 секунд, прежде чем запустить снова.
ВНИМАНИЕ!
• Длительная непрерывная работа электростартера приводит к быстрому
разряду аккумулятора и может привести к сгоранию стартера.
• Ключ должен находиться в режиме ВКЛ во время работы генератора.
• Перед запуском генератора не забывайте проверять напряжение аккуму-
лятора.
4. ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА
1.
Прогрейте двигатель без нагрузки в течение трех минут.
2.
Проверьте, не светится ли индикатор низкого уровня масла.
ВНИМАНИЕ!
• Если электростанция оснащена системой индикации низкого уровня мас-
ла, то индикатор активируется, если обнаружено низкое давление масла
или недостаточный уровень моторного масла. Одновременно останавли-
вается двигатель. При попытке повторного запуска двигатель автоматиче-
ски остановится, если не было долито моторное масло. Проверьте уровень
масла и долейте, если нужно.
17
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
Необходимо контролировать во время работы:
1.
Наличие необычного шума или вибрации;
2.
Пропуск зажигания или жесткая работа двигателя;
3.
Цвет выхлопных газов (черный или слишком белый).
Если вы заметите одно из вышеуказанных явлений, остановите двигатель и вы-
ясните причину или свяжитесь с официальным сервисным центром.
ВНИМАНИЕ!
• Во время работы двигателя глушитель сильно нагревается. Не прикасай-
тесь к глушителю.
• Запрещается производить дозаправку топлива во время работы двигателя.
4.1. Подготовка и эксплуатация в зимнее время
Зимним периодом эксплуатации считается такой период, когда температура
окружающего воздуха устанавливается ниже +5°С. Низкая температура окружаю-
щего воздуха затрудняет пуск двигателя, оказывает отрицательное влияние на ра-
боту всех его систем. Для подготовки электростанции и дальнейшей безаварийной
его эксплуатации необходимо провести ряд мероприятий:
- Выработать полностью старое топливо, остатки его слить.
- Произвести очистку фильтра топливного крана.
- Проверить воздушный фильтр, при необходимости заменить его.
- Заменить моторное масло на соответствующее сезону.
- В топливный бак залить топливо во избежание попадания и дальнейшего за-
мерзания воды в топливном баке и карбюраторе.
В зимнее время электростанция должна храниться в помещении с температу-
рой от +5°С и выше. Если во время работы при отрицательных температурах произ-
водится остановка двигателя более чем на 15 минут, то перед запуском необходимо
поместить установку в теплое место для предотвращения замерзания конденсата в
трубке сапуна и в дроссельной заслонке. Это может привести к повышению давле-
ния в картере и выходу из строя сальников. Контроль за работой установки в этот
период должен осуществляться чаще обычного, так как условии эксплуатации яв-
ляются тяжелыми.
18
4.2. Нагрузка
ВНИМАНИЕ!
• Не запускайте 2 или более нагрузок одновременно. Производите запуск по-
очередно.
• Не подключайте прожекторы вместе с другой нагрузкой.
Использование переменного тока
1.
Убедитесь, что электростанция работает на номинальной скорости, в про-
тивном случае автоматический регулятор напряжения (AVR) создаст прину-
дительное возбуждение. При длительной работе в таких условиях регулятор
AVR может сгореть.
2.
После запуска генератора проследите за показаниями вольтметра на панели
управления. Вольтметр должен показывать 220В±5% для однофазных элек-
тростанций; 380В±5% для трехфазных электростанций. После этого можно
включать нагрузку.
3.
В случае отклонения напряжения от указанных диапазонов, остановите
двигатель. Выясните причину или обратитесь в авторизованный сервисный
центр за консультацией.
4.
Подключайте оборудование к электростанции последовательно. Что касает-
ся нагрузки с двигателем, то сначала необходимо подключать нагрузку с бо-
лее мощным двигателем, а потом с менее мощным. Если функционирование
неправильное, то электростанция снизит обороты или резко остановится.
Необходимо сразу же разгрузить электростанцию (отключить потребителей),
остановить двигатель и выполнить проверку нагрузки.
5.
Трехфазный генератор
Сбалансируйте три фазы. Остановите двигатель, чтобы убедиться, что откло-
нение не превышает 20%.
Нагрузка для каждой фазы должна быть ниже номинальной нагрузки, а ток
ниже номинального тока.
Последовательность фаз А, В, С, D (или U, V, W, N) должна определяться слева
направо или по часовой стрелке.
19
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
• Что касается запуска трехфазных асинхронных двигателей, то сначала произ-
водите запуск мощных двигателей, а потом слабомощных.
Если от перегрузки цепи происходит отключение электростанции (срабатыва-
ние защиты), то необходимо уменьшить электрическую нагрузку и подождать не-
сколько минут перед возобновлением работы.
Предохранитель может защитить от удара электрическим током. Если необхо-
димо заменить его, то выберите для замены предохранитель такого же номинала и
с теми же рабочими характеристиками.
Электрическое оборудование (включая электрические кабели и штепсельные
соединения) должно быть исправным. Учитывая механическое напряжение, необ-
ходимо использовать гибкий кабель с резиновой оболочкой или аналогичный.
Предельная длина электрического кабеля с учетом удлинителя или распреде-
ленной сети должна составлять менее 60 м для кабелей сечением 1,5 мм2 и менее
100 м для кабелей сечением 2,5 мм2.
Использование постоянного тока
1. Постоянный ток используется только для зарядки аккумулятора 12 В.
2. Во время зарядки установите воздушную заслонку в положение ВЫКЛ.
3. Что касается автоматических аккумуляторов с проводами, то во время заряд-
ки обязательно отсоединяйте отрицательные провода аккумулятора.
ВНИМАНИЕ!
• Соединяйте положительный и отрицательный полюса аккумулятора с по-
ложительным и отрицательным полюсами выводов постоянного тока. Не
перепутайте, иначе аккумулятор и электростанция могут перегореть.
• Не соединяйте положительный полюс аккумулятора с отрицательным, так
как это может привести к повреждению аккумулятора.
• Не соединяйте положительный полюс вывода постоянного тока с отрица-
тельным, так как это может привести к повреждению электростанции.
• Во время зарядки мощного аккумулятора создается избыточный ток, и пре-
дохранитель постоянного тока может перегореть.
• Не включайте электростанцию, с подсоединенным аккумулятором. Сначала
запустите электростанцию, а затем подсоединяйте заряжаемый аккумулятор.
• Не используйте электростанцию одновременно как источник постоянного
тока 12 В и источник переменного тока.
20
4.3. Выключение генератора
1. Отсоедините нагрузку от генератора
2. Дайте двигателю поработать без нагрузки в течении 3 минут с целью предот-
вращения перегрева. Резкая остановка приведет значительному повышению
температуры и повреждению форсунки и снижению моторного ресурса дви-
гателя.
3. Переведите рычаг пуска и остановки двигателя в положение STOP (Рис. 16).
4. Переведите ключ запуска на панеле в положение Выкл.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулярная проверка и своевременное техническое обслуживание имею важ-
ное значение для нормальной работы генератора и значительно продлевают срок
службы изделия.
Каждые 3
Каждые 6
При каждом
Первый месяц
Каждый год
месяца или 50
месяцев или
запуске
или 20 часов
или 300 часов
часов
100 часов
проверка
х
Моторное масло
уровня
замена
х
х
проверка/
Масляный фильтр
очистка
замена
х
проверка/
х
очистка
Воздушный фильтр
очистка
замена
х
проверка/
х
х
Топливный фильтр
очистка
замена
х
проверка/
Свеча
х
очистка
зажигания
замена
х
проверка
х
Топливный бак
уровня
промывка
х
Топливная маги-
проверка
х
страль
замена
х
проверка/
Обороты двигателя
проверка
х
регулировка
21
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
проверка/
Клапаны
х
регулировка
проверка/
Карбюратор
регулировка/
проверка
х
промывка
проверка/
Магнето
х
регулировка
проверка/
Зажигание
х
регулировка
5.1. Обслуживание
Обслуживание должно проводиться только квалифицированным сервисным
персоналом. Все работы по обслуживанию должны проводиться в соответствии с
инструкцией по эксплуатации и обслуживанию.
Рекомендуется проводить сервисное обслуживание в авторизованных сервис-
ных центрах.

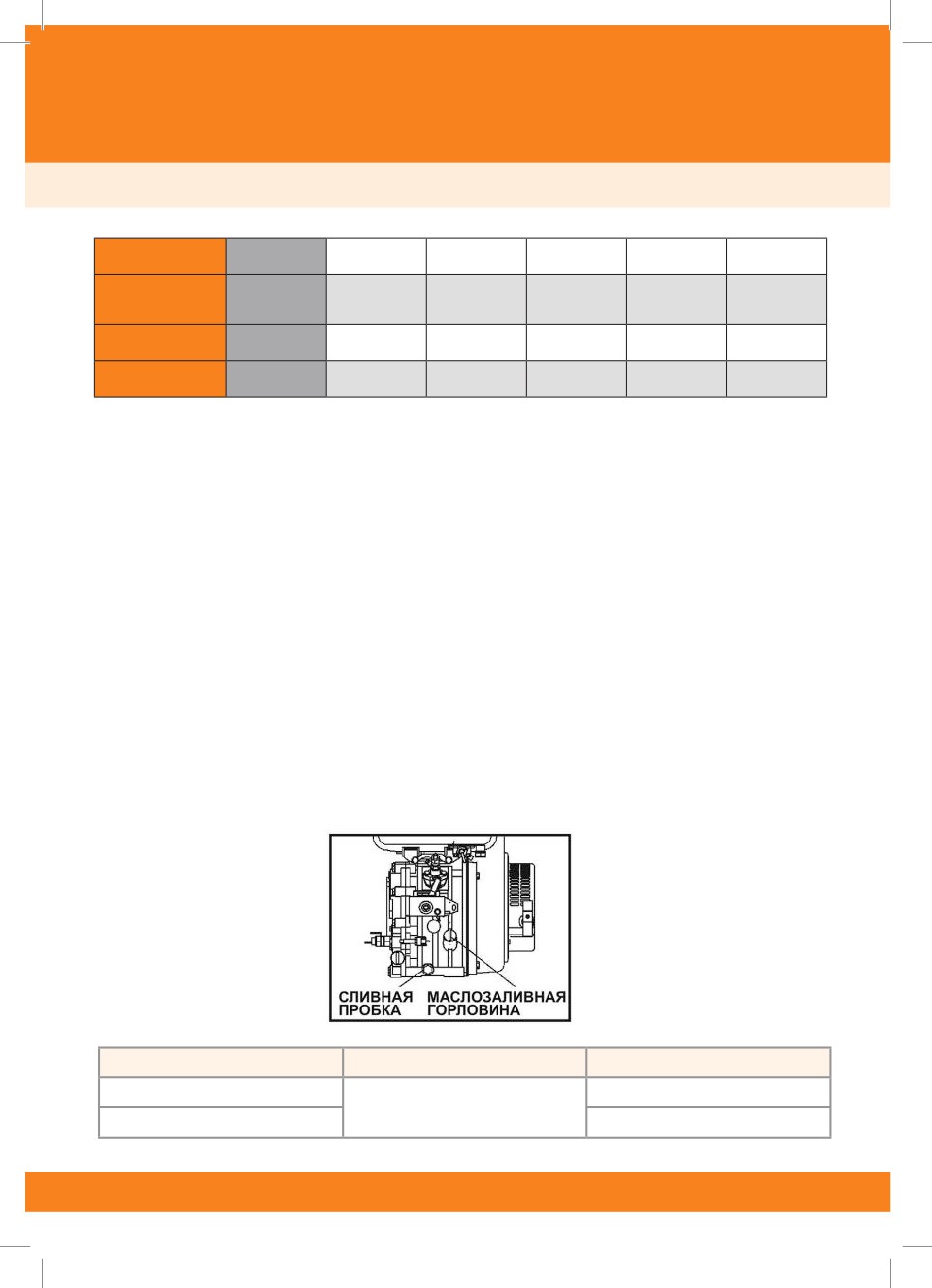

5.2. Замена моторного масла
• Снимите крышку маслоналивной горловины.
• Выкрутите сливную пробку и слейте старое масло, пока двигатель еще не
остыл. Пробка расположена в нижней части блока цилиндров.
• Закрутите сливную пробку.
• Залейте рекомендованное масло в маслоналивную горловину.
Температура
Марка
Вязкость
Выше 20°С (лето)
SAE15W-40
Выше марки СС
От -5°С до-20°С (зима)
SAE10W-30
22
5.3. Очистка масляного фильтра
• Выверните винт и вытащите масляный фильтр.
• Очистите его.
5.4. Замена элемента воздушного фильтра
• Выверните барашковую гайку, снимите крышку
воздушного фильтра и вытащите элемент.
• Не чистите фильтрующий элемент моющим
средством.
• Произведите замену элемента в случае сниже-
ния производительности или появления нео-
бычного цвета выхлопных газов.
• Запрещается эксплуатировать электростанцию
без фильтрующего элемента, так как это может
привести к быстрому износу двигателя.
5.5. Замена топливного фильтра
Для обеспечения максимальной выходной мощности и бесперебойной работы
необходимо проводить регулярную замену товливного фильтра.
• Для замены топливного фильтра слейте полностью топливо из бака.
• Отсоедените топливный фильтр от корпуса двигателя открутив крепежную
гайку и разжав хомуты на топливном фильтре отделите фильтр от шлангов
топливной магистрали.
• На место старого фильтра установите новый Топливный фильтр и зафикси-
руйте на шлангах топливной магистрали с помощью хомутов.
• Закрепите топливный фильтр на корпусе двигателя.
5.6. Консервация генератора
Перед консервацией генератора необходимо:
1. Дайте двигателю поработать в течение 3 минут и затем остановите его.
2. Слейте моторное масло, пока двигатель не остыл, и залейте свежее масло.
23
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
3. Выверните пробку с резьбой в крышке блока цилиндров и залейте около 2 мл
масла и верните пробку на место.
4. Ручной запуск:
• Нажмите рычаг декомпрессионного механизма (в положение без компрес-
сии) и удерживайте его в таком положение, пока вы вытягиваете на себя
ручной стартер 2-3 раза (не запускайте двигатель).
5. Электрический запуск:
• Включите двигатель на 2-3 сек, при этом рычаг декомпрессионного меха-
низма должен находиться в положении без компрессии, а пусковой ключ в
положении ПУСК (не запускайте двигатель).
6. Потяните рычаг декомпрессионного механизма вверх. Медленно потяните на
себя ручной стартер. Остановитесь, как только почувствуете сопротивление
(в этом положении закрыт как впускной, так и выпускной клапан, чтобы защи-
тить двигатель от коррозии).
7. Удалите масло и грязь с двигателя и генератора.
Транспортировка:
• Генератор должен транспортироваться в положении, указанном на коробке.
• При погрузочно-разгрузочных работах не допускается подвергать генератор
ударным нагрузкам.
• Генератор должен быть надежно закреплен, что бы не допускать его перемеще-
ния внутри транспортного средства.
24
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправность
Возможная причина
Устранение неисправности
Переключатель двигателя уста-
Установите переключатель двигателя
новлен в позицию «STOP»
в позицию «RUN»
Нет топлива
Залейте топливо
Двигатель
В двигателе находится грязное
не запускается
Замените топливо в двигателе
или строе топливо
Не работает свеча накаливания
Замените свечу накаливания и про-
или в топливной магистрале
лейте топливо сняв топливный шланг
стоит воздушная пробка.
с ТНВД.
Топливный бак загрязнен
Очистите топливный бак
Затрудненный пуск
или мощность двигателя
Воздушный фильтр загрязнен
Очистите воздушный фильтр
снижается
Загрезнен топливный фильтр
Замените топливный фильтр
Воздушный фильтр загрязнен
Очистите воздушный фильтр
Двигатель
перегревается
Ребра охлаждения загряз-нены
Очистите ребра охлаждения
Сработал автоматический
Установите автоматический выключа-
выключатель
тель в положение «ВКЛ»
Двигатель запускается,
При использовании удлинителя
но на выходе нет напря-
Плохие кабели подключения
замените его
жения
Неисправность подключенного
Попробуйте подключить другое
электрического устройства
устройство
Попробуйте подключить меньшее
Перегрузка генератора
количество устройств
Генератор работает,
Короткое замыкание на одном
Попробуйте отключить неисправное
но не поддерживает
из подключенных устройств
устройство
подключенные электри-
ческие устройства
Воздушный фильтр загрязнен
Очистите воздушный фильтр
Недостаточные обороты
Обратитесь в авторизованный сервис-
двигателя
ный центр
25
DDAE 9000SSE | DDAE 9000SSE-3
DDAE 10000SE | DDAE 10000SE-3
7. СОБЛЮДЕНИЕ ПРЕДПИСАНИЙ ДАННОЙ ИНСТРУКЦИИ
ПО ЭКСПЛУАТАЦИИ
Генераторы DAEWOO проходят обязательную сертификацию в соответствии с Тех-
ническим Регламентом о безопасности машин и оборудования.
Использование, техобслуживание и хранение генератора DAEWOO должны осу-
ществляться точно, как описано в этой инструкции по эксплуатации.
Срок службы изделия составляет 5 лет.
Гарантийный срок ремонта: 1 год основной гарантии + 2 года дополнительной га-
рантии, предоставляемой при соблюдении условий регистрации и своевременном
прохождении технического обслуживания. Полные условия дополнительной га-
рантии описаны в Гарантийном талоне.
Производитель не несет ответственность за все повреждения и ущерб, вызванные
несоблюдением указаний по технике безопасности, указаний по техническому об-
служиванию.
Это, в первую очередь, распространяется на:
• использование изделия не по назначению,
• использование недопущенных производителем смазочных материалов, бензи-
на и моторного масла,
• технические изменения изделия,
• косвенные убытки в результате последующего использования изделия с неис-
правными деталями.
ВНИМАНИЕ!
• Для сброса ошибки связанной с перегревом необходимо чтобы текущая температу-
ра опустилась на 5 С ниже температуры нижнего параметра.
• В случая отсутствия температурного датчика дисплей на верхнем правом
и левом дисплеях ничего не отображается.
Все работы, приведенные в разделе «Техническое обслуживание» должны произ-
водиться регулярно. Если пользователь не может выполнять эти работы по техоб-
служиванию сам, то следует обратиться в авторизованный сервисный центр для
оформления заказа на выполнение требуемых работ. Список адресов Вы сможете
найти на нашем официальном интернет-сайте:
26
Производитель не несет ответственности в случае ущерба из-за повреждений
вследствие невыполненных работ по техобслуживанию.
К таким повреждениям, кроме всего прочего, относятся:
• Коррозийные повреждения и другие последствия неправильного хранения,
• Повреждения и последствия в результате применения неоригинальных запчастей,
• Повреждения вследствие работ по техобслуживанию и ремонту, которые про-
изводились неуполномоченными специалистами.
8. УТИЛИЗАЦИЯ УСТРОЙСТВА
Устройство, инструкцию по эксплуатации, и все комплектующие детали сле-
дует хранить на протяжении всего срока эксплуатации. Должен быть обеспе-
чен свободный доступ ко всем деталям и всей необходимой информации для
всех пользователей устройства.
Данное устройство и комплектующие узлы изготовлены из безопасных для
окружающей среды и здоровья человека материалов и веществ.
Тем не менее, для предотвращения негативного воздействия на окружающую
среду, по окончанию использования устройства, либо по истечению срока его
службы, или его непригодности к дальнейшей эксплуатации, устройство под-
лежит сдаче в приемные пункты по переработке металлолома и пластмасс.
Утилизация устройства и комплектующих узлов заключается в его полной
разборке и последующей сортировке по видам материалов и веществ, для
последующей переплавки или использования для вторичной переработки.
По истечению срока службы, устройство должно быть утилизировано в соот-
ветствии с нормами, правилами и способами, действующими в месте утили-
зации бытовых приборов.
Утилизация устройства должна быть произведена без нанесения экологиче-
ского ущерба окружающей среде, в соответствии с нормами и правилами,
действующими на территории Таможенного союза.
Технические жидкости (топливо, масло) необходимо утилизировать отдель-
но, в соответствии с нормами утилизации отработанных нефтепродуктов,
действующими в месте утилизации.
Не выливайте отработанное масло в канализацию или на землю. Отработан-
ное масло должно сливаться в специальные емкости и отправляться в пункты
сбора и переработки отработанных масел.
27



















///////////////////////////////////////
