Коды неисправностей электронной системы управления автомобилей МАЗ с двигателем ЯМЗ





Диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов может быть произведена нажатием диагностической кнопки, расположенной на панели реле и предохранителей в щитке приборов. При этом, коды неисправностей считываются по вспышкам контрольной лампы с символом ЕDC. Тип неисправности определяется по таблице световых мигающих кодов неисправностей.

Диагностика неисправностей при помощи световых мигающих кодов производится при остановленном двигателе. Для вызова светового кода необходимо кратковременно нажать диагностическую кнопку. При наличии неисправности начинает мигать контрольная лампа, выдавая световой код неисправности длинными и короткими вспышками. После каждого нажатия кнопки выдается код только одной неисправности.

Для вызова следующего кода необходимо вновь нажать и отпустить кнопку диагностики. Процесс вызова кодов неисправностей необходимо осуществлять до тех пор, пока не повторится код вызванный первым.

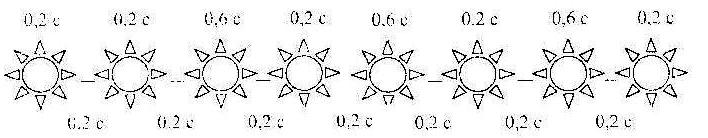

В качестве примера считывания светового кода приведена временная диаграмма кода 01010100. Первое мигание соответствует правому разряду приведенного двоичного числа.

После считывания кодов и устранения неисправностей необходимо очистить память ошибок электронного блока. Для этого требуется при включенном питании системы удерживать нажатой кнопку диагностики в течение более трех секунд, пока не погаснет контрольная лампа диагностики.

Если же после стирания в памяти блока остались какие-либо коды, это будет означать, что данная неисправность присутствует в настоящий момент и стереть её код можно только после устранения неисправности.

Расшифровка мигающих кодов неисправностей представлена в таблице:

Блинкод

Описание неисправности

00000000

Сбой датчика частоты вращения двигателя А

00001000

Сбой датчика частоты вращения двигателя В

00010000

Сбой датчика частоты врщения выходного вала КП

00011000

Низкий уровень сигнала датчика положения рейки А

00011001

Высокий уровень сигнала датчика положения рейки А

00011010

Сбой сигнала датчика положения рейки А

00100000

Низкий уровень сигнала датчика положения рейки В

00100001

Высокий уровень сигнала датчика положения рейки В

00100010

Сбой сигнала датчика положения рейки В

00101000

Низкий уровень сигнала датчика положения педали А

00101001

Высокий уровень сигнала датчика положения педали А

00101010

Сбой сигнала датчика положения педали А

00110000

Низкий уровень сигнала датчика положения педали В

00110001

Высокий уровень сигнала датчика положения педали В

00110010

Сбой сигнала датчика положения педали В

00111000

Низкий уровень сигнала датчика давления наддува

00111001

Высокий уровень сигнала датчика давления наддува

00111010

Сбой сигнала датчика давления наддува

01000000

Низкий уровень сигнала дополнительного датчика давления

01000001

Высокий уровень сигнала датчика дополнительного датчика давления

01000010

Сбой сигнала дополнительного датчика давления

01001000

Низкий уровень сигнала датчика температуры наддувачного воздуха

01001001

Высокий уровень сигнала датчика температуры наддувачного воздуха

01001010

Сбой сигнала датчика температуры наддувочного воздуха

01010000

Низкий уровень сигнала датчика температуры топлива

01010001

Высокий уровень сигнала датчика температуры топлива

01010010

Сбой сигнала датчика температуры топлива

01011000

Низкий уровень сигнала датчика температуры охлаждающей жидкости

01011001

Высокий уровень сигнала датчика температуры охлаждающей жидкости

01011010

Сбой сигнала датчика температуры охлаждающей жидкости

01100000

Низкий уровень сигнала дополнительного датчика температуры

01100001

Высокий уровень сигнала дополнительного датчика температуры

01100010

Сбой сигнала датчика температуры

01101000

Низкий уровень сигнала датчика напряжения питания

01101001

Высокий уровень сигнала датчика напряжения питания

01101010

Сбой сигнала датчика напряжения питания

01110000

Низкий уровень напряжения в цепи питания датчиков

01110001

Высокий уровень напряжения в цепи питания датчиков

01110010

Сбой сигнала напряжения в цепи питания датчиков

01111000

Низкий уровень сигнала селектора ограничения скорости

01111001

Высокий уровень сигнала селектора ограничения скорости

01111010

Сбой сигнала селектора ограничения скорости

10000000

Превышение аварийной частоты вращения

10000001

Ощибка начальной инициализации данных

10000010

Ошибка начального тестирования системы

10001000

Ошибка чтения ЕЕРROM

10001001

Ошибка записи ЕЕРROM

10001010

Ошибка данных ЕЕРROM

10001011

Несоответствие версии данных в ЕЕРROM

10010000

Ключ управления рейкой не отвечает

10010001

Превышение температуры ключа управления рейкой

10010010

Нет напряжения питания на ключе управления рейкой

10010011

Замыкание выхода/ Нет нагрузки на ключе управления рейкой

10011000

Ключ DD11 не отвечает

10011001

Ошибка выходного канала ключа DD11

10100000

Ключ DD12 не отвечает

10100001

Ошибка выходного канала ключа DD12

10101000

Нет нагрузки на ключе управления лампой Check Engine

10101001

Замыкание на питание или превышение температуры ключа управления лампой Check Engine

10101010

Замыкание на землю ключа управления лампой Check Engine

10110000

Нет нагрузки на ключе управления клапаном аварийного останова

10110001

Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова

10110010

Замыкание на землю ключа управления клапаном аварийного останова

10111000

Нет нагрузки на ключе управления реле стартера

10111001

Замыкание на питание или превышение температуры ключа управления реле стартера

10111010

Замыкание на землю ключа управления реле стартера

11000000

Нет нагрузки на ключе управления главным реле

11000001

Замыкание на питание или превышение температуры ключа управления главным реле

11000010

Замыкание на землю ключа управления главным реле

11001000

Нет нагрузки на ключе управления клапаном перепуска ОГ 1

11001001

Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1

11001010

Замыкание на землю ключа управления клапаном перепуска ОГ 1

11010000

Нет нагрузки на ключе управления индикацией круиз-контроля

11010001

Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля

11010010

Замыкание на землю ключа управления индикацией круиз-контроля

11011000

Нет нагрузки на ключе управления клапаном перепуска ОГ 2

11011001

Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2

11011010

Замыкание на землю ключа управления клапаном перепуска ОГ 2

11100000

Нет нагрузки на дополнительном ключе

11100001

Замыкание на питание или превышение температуры дополнительного ключа

11100010

Замыкание на землю дополнительного ключа





////////////////////////////
