КОНТРОЛЛЕР БАШЕННОГО КРАНА. Инструкция по проверке ЛГФИ.484461.005 И1

Лист

ЛГФИ.484461.005 И1

Настоящая инструкция предусматривает порядок и методы проверки контроллера ба-

шенного крана ЛГФИ.484461.005 (в дальнейшем по тексту - изделие).

Изделие

должно соответствовать комплекту конструкторской документации

ЛГФИ.484461.005.

1 Средства измерений и испытательное оборудование

1.1 Средства измерений и испытательное оборудование, применяемые при проверке

изделия, приведены в таблице 1.

Таблица 1 - Перечень средств измерений и испытательного оборудования

Наименование и тип

(шифр, обозначение)

Используемая техническая

характеристика

Кол.,

шт.

Персональный компьютер
совместимый с IBM/PC

Операционная система DOS, WINDOWS - 95 или

WINDOWS - 98;

объем ОЗУ не менее 32 Мбайт; на-

личие порта последовательного обмена СОМ1 или
СОМ2;

наличие

программного

обеспечения

PR_KBK.EXE

Пульт ПТ1-ОНК-160Б
ЛГФИ.411252.016

Вольтметр цифровой В7-16

Измерение постоянного напряжения 5 В;

погрешность измерений не более

± (0,05 + 0,05 U

) %;

измерение сопротивления от 1 Ом до 10 МОм;

погрешность измерений не более

± (0,2 + 0,02 R

) %

Осциллограф С1-74

Наблюдение переменного напряжения амплитудой до

5 В и частотой от 4 кГц до 4 МГц

Частотомер Ч3 - 54

Измерение частоты от 4 кГц до 4 МГц;

погрешность измерений частоты не более

± (

+ 1/(f

изм

сч

)) %

Мегаомметр Ф4101

500 В; 50 МОм; погрешность измерений не более

± 1,5 % от длины шкалы

Источник питания постоянно-
го тока Б5-47

В; 0,5 A,

дискретность установки напряжения 0,1 В

Жгут ЛГФИ.685022.016

Жгут ЛГФИ.685621.186-03

Жгут ЛГФИ.685621.187-01

Лист

ЛГФИ.484461.005 И1

Средства измерений и испытательное оборудование должны обеспечивать получение

режимов проверки, иметь документацию, подтверждающую их характеристики (паспорт или

формуляр), и подвергаться периодическим поверкам (аттестации) согласно графику, дейст-

вующему на предприятии.

ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СРЕДСТВА ИЗМЕРЕНИЙ И ИСПЫТАТЕЛЬНОЕ

ОБОРУДОВАНИЕ, СРОК ОБЯЗАТЕЛЬНЫХ ПОВЕРОК (АТТЕСТАЦИИ) КОТОРЫХ ИСТЕК.

1.2 Допускается использование средств измерений и испытательного оборудования

других типов, обеспечивающих получение режимов проверки и измерений параметров с ука-

занной в таблице 1 точностью.

2 Меры безопасности

2.1 При работе со средствами измерений и испытательным оборудованием необходи-

мо выполнять требования безопасности в соответствии с действующими “Правилами техниче-

ской эксплуатации электроустановок потребителей” и “Правилами техники безопасности при

эксплуатации электроустановок потребителей”, утвержденными Госэнергонадзором России.

3 Условия проверки изделия

3.1 Все работы по проверке изделия проводятся в нормальных климатических услови-

ях (НКУ).

НКУ характеризуются следующими значениями:

температура воздуха плюс (25 ± 10) °С;

относительная влажность воздуха от 45 до 80 % ;

атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше плюс 30 °С относительная влажность не должна

превышать 70 %.

3.2 Измерение постоянного напряжения выполняется с погрешностью применяемых

средств измерений.

Лист

ЛГФИ.484461.005 И1

4 Проверка

4.1

Проверка изделия на соответствие требованиям конструкторской и

технологической документации

4.1.1 Проверить наличие на изделие и его составные части сопроводительной доку-

ментации (паспорт, маршрутный лист) и правильность ее заполнения.

4.1.2 Проверить изделие на соответствие конструкторской документации (КД) путем

его внешнего осмотра и сличения с КД ЛГФИ.484461.005.

4.1.3 Проверить электромонтаж изделия на соответствие таблице соединений

ЛГФИ.484461.005 ТЭ4.

1.4 Проверить мегаомметром с номинальным испытательным напряжением

ИСП

= 500 В электрическое сопротивление изоляции изделия между корпусом изделия и кон-

тактом 2 разъема XS1.

Изделие считают выдержавшим испытание, если при подаче испытательного напря-

жения не произошло пробоя или поверхностного перекрытия, электрическое сопротивление

изоляции составляет не менее 50 МОм.

4.2

Проверка изделия под напряжением

4.2.1 Собрать схему подключения для соответствующей модификации изделия (см.

рисунки 1 и 2), предварительно установив тумблеры ВКЛ источника питания G1, пульта А1,

вольтметра PV1, частотомера PF1 и осциллографа PF2 в выключенное (нижнее) положение.

Включить компьютер, частотомер и осциллограф.

4.2.2 Переключить вольтметр в режим измерения постоянного напряжения. Устано-

вить предел измерения 10 В. Установить на выходе источника питания G1 напряжение 24,0 В и

ток 0,5 А. Установить тумблеры ВКЛ источника питания G1 и пульта А1 во включенное (верх-

нее) положение.

4.2.3 Проконтролировать вольтметром напряжения в цепях платы контроллера ба-

шенного крана на соответствие таблице 2.

Таблица 2 – Контролируемые напряжения на плате контроллера башенного крана

Цепь

Напряжение, В

D1.3, D2.3, D2.4

от 4,90 до 5,10

D2.5, D2.6, D2.7, D2.8, D4.1, D4.64

, КТ3, КТ4

от 3,25 до 3,35

D1.6, D1.7

от 2,35 до 2,65

Лист

ЛГФИ.484461.005 И1

~220 В,

50 Гц

~220 В,

PV1

50 Гц

~220 В,

PF1

50 Гц

~220 В,

ПК

50 Гц

COM2

Вход А

~220 В,

PF2

50 Гц

Вход I

К2

КБК

БРС

К3

Вылет

К4

Ветер

24 В

Адаптер

А1 – Пульт ПТ1 – ОНК – 160Б

ЛГФИ.411252.016

А2 – Контроллер башенного крана
ПК – Персональный компьютер
G1

– Источник питания Б5-47

К1 – Жгут ЛГФИ.685022.016
К2 – Жгут ЛГФИ.685621.186-03
К3, К4 – Жгут ЛГФИ.685621.187-01
PV1

– Вольтметр В7-16

PF1

– Частотомер Ч3 – 54

PF2

– Осциллограф С1-74

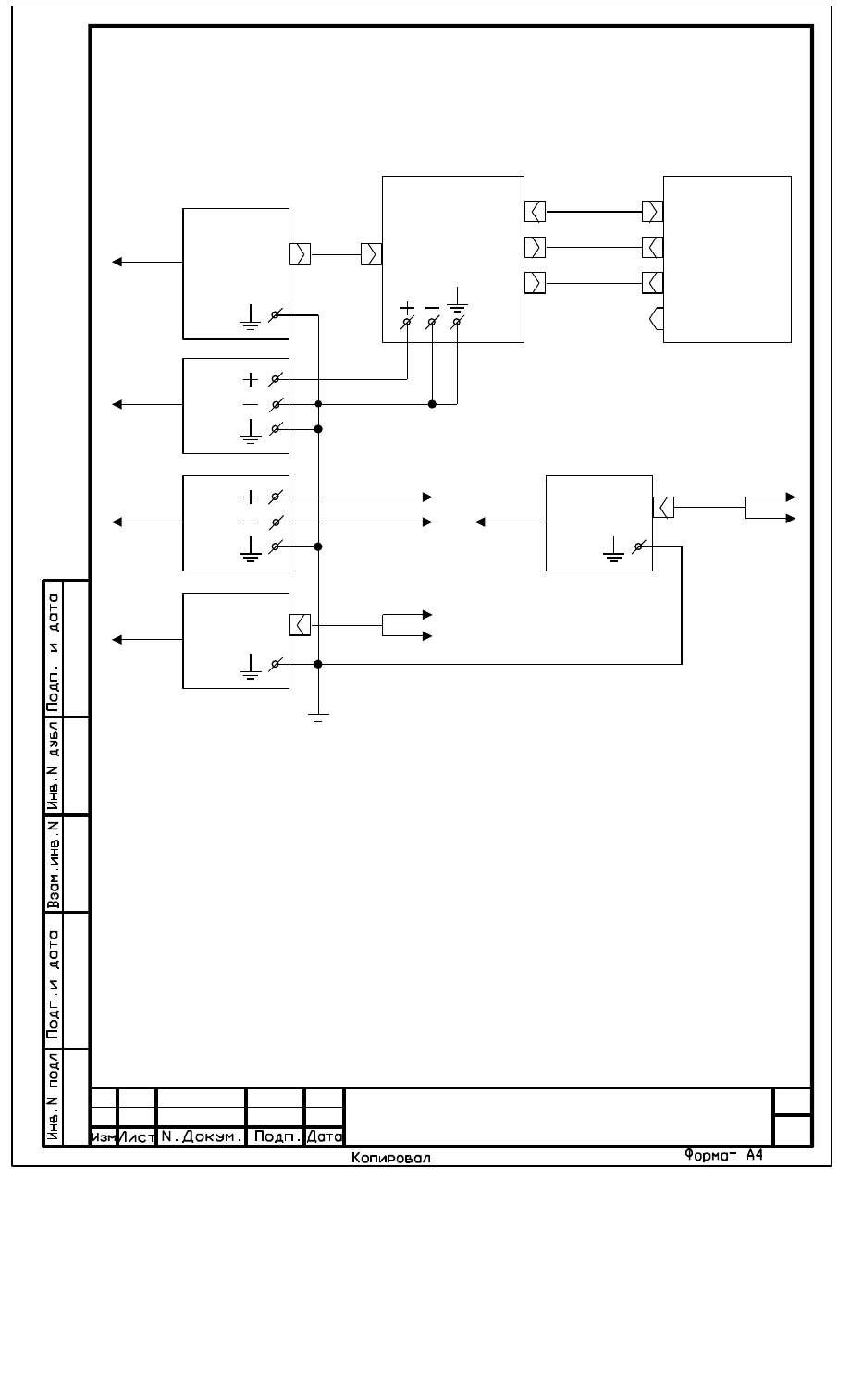

Рисунок 1 - Схема подключения для проверки изделия

Лист

ЛГФИ.484461.005 И1

~220 В,

50 Гц

~220 В,

PV1

50 Гц

~220 В,

PF1

50 Гц

~220 В,

ПК

50 Гц

COM2

Вход А

~220 В,

PF2

50 Гц

Вход I

К2

КБК

БРС

К3

Азимут

К4

Высота

К5

Путь

24 В

Адаптер

А1 – Пульт ПТ1 – ОНК – 160Б

ЛГФИ.411252.016

А2 – Контроллер башенного крана
ПК – Персональный компьютер
G1

– Источник питания Б5-47

К1 – Жгут ЛГФИ.685022.016
К2 – Жгут ЛГФИ.685621.186-03
К3 … К5 – Жгут ЛГФИ.685621.187-01
PV1

– Вольтметр В7-16

PF1

– Частотомер Ч3 – 54

PF2

– Осциллограф С1-74

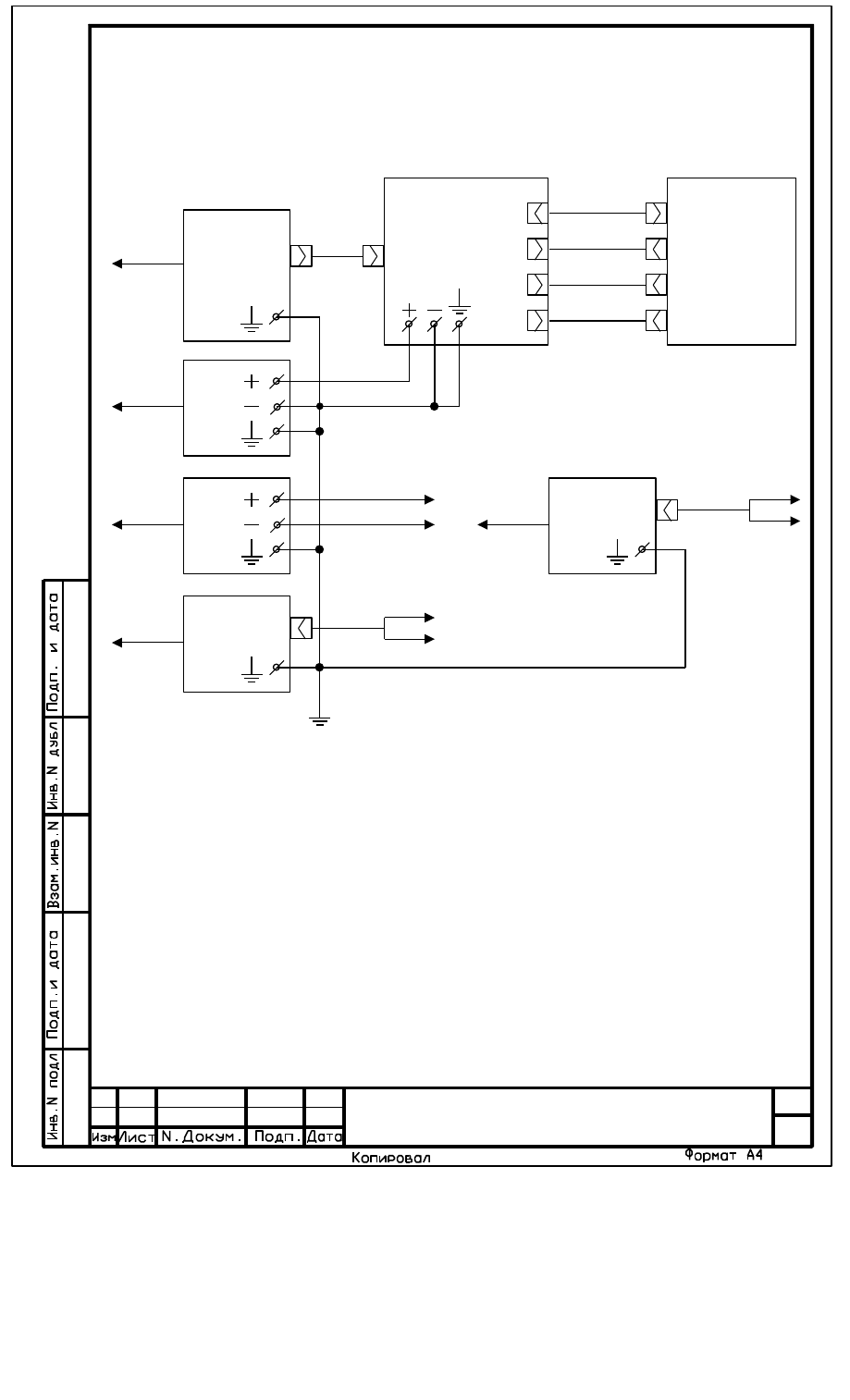

Рисунок 2 - Схема подключения для проверки изделия модификации КБК-01

Лист

ЛГФИ.484461.005 И1

.2.4 Проконтролировать осциллографом наличие, а частотомером значения частот

сигналов в контрольных точках КТ1, КТ2 платы.

Значение частоты в контрольной точке КТ1 должно составлять от 4094 Гц до 4098 Гц.

Значение частоты в контрольной точке КТ2 должно составлять от 3276700 Гц до

3276900 Гц.

4.2.5

Запустить на компьютере программу PR_KBK.EXE для проверки изделия.

Проконтролировать вывод на экран монитора основного окна (см. рисунок 3) и отсут-

ствие сообщений типа: "Адрес: X / Попытка X - Ошибка! Изделие не исправно или не под-

ключено", "Ошибка считывания идентификатора по КС".

Если на экран монитора выводится сообщение: "Ошибка! Нет ответа ни по одному

из адресов в диапазоне от 3 до 6. Изделие не исправно или не подключено!", необходимо

проверить правильность соединений на соответствие схеме подключения (см. рисунки 1 и 2).

Вывести рабочие параметры

Выход – Esc

Модификация программы: X Версия: X Субадрес: X

Рисунок 3 – Основное окно программы PR_KBK.EXE

4.2.6

Нажать на клавиатуре компьютера клавишу 0, или, используя клавиши , , ,

, Home, End, Page Up, Page Down,

установить курсор на пункт меню Вывести рабочие па-

раметры и нажать клавишу Enter.

Проконтролировать вывод на экран монитора сообщения согласно рисунку 4.

Лист

ЛГФИ.484461.005 И1

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ ПАРАМЕТРОВ, ИЗМЕРЯЕМЫХ КБК

---------------------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Рисунок 4 – Сообщение при выборе режима вывода рабочих параметров

4.2.7

Нажать клавишу Enter и проконтролировать вывод на экран монитора сообщения

согласно рисунку 5 для КБК или рисунку 6 для КБК-01.

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ ПАРАМЕТРОВ, ИЗМЕРЯЕМЫХ КБК

------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Идет опрос изделия. Для останова нажмите ESC

Адрес КБК: 3

(КБК-00)

Вылет = 0

Скорость ветра (м/с) = ХX.X

измер = ХХ

сред = ХХ

КC переданная = XxXX ;

КС расчетная = XxXX

Рисунок 5 – Вывод рабочих параметров при опросе изделия

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ ПАРАМЕТРОВ, ИЗМЕРЯЕМЫХ КБК

------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Идет опрос изделия. Для останова нажмите ESC

Адрес КБК: 4 (КБК-01)

Азимут  = ХХХХ
Высота = ХХХХ
Путь      = ХХХХ
Начало пути: 0

КC переданная = XxXX ;

КС расчетная = XxXX

Рисунок 6 – Вывод рабочих параметров при опросе изделия модификации КБК-01

Лист

ЛГФИ.484461.005 И1

4.2.7

На пульте ПТ1-ОНК-160Б установить винты регулировочных резисторов Вылет в

положение Rmin, Ветер в положение, при котором выводимое на экран монитора значение

измер будет равно 0 (для КБК-01 Азимут, Высота, Путь в положения -540°, Hmin, 0 соответ-

ственно).

Проконтролировать на экране монитора выводимое значение кода вылета (азимута,

высоты пути для КБК-01), которое должно находиться в диапазоне от 0 до 20.

В момент времени, когда выводимое на экран монитора значение Fсред будет равно

измер, проконтролировать на экране монитора выводимое значение скорости ветра, равное

0,8 м/с.

4.2

.8 На пульте ПТ1-ОНК-160Б установить винты регулировочных резисторов Вылет в

положение Rmах, Ветер в положение, при котором выводимое на экран монитора значение

измер будет равно 20 (для КБК-01 Азимут, Высота, Путь в положения 540°, Hmах, 100 со-

ответственно).

Проконтролировать на экране монитора выводимое значение кода вылета (азимута,

высоты пути для КБК-01), которое должно находиться в диапазоне от 4075 до 4095.

В момент времени, когда выводимое на экран монитора значение Fсред будет равно

измер ± 1, проконтролировать на экране монитора выводимое значение скорости ветра, ко-

торое должно находиться в диапазоне от 27,1 до 32,9 м/с.

4.2.9 Установив на выходе источник G1 пониженное напряжение питания 16,0 В, вы-

полнить операции по пп. 4.2.7, 4.2.8.

4.2.10 Установив на выходе источник G1 повышенное напряжение питания 29,9 В, вы-

полнить операции по пп. 4.2.7, 4.2.8.

4.2.11 Изделие считают годным, если изделие соответствует пп. 4.2.7 - 4.2.10.

Примечание – Допускаются периодические сообщения типа "Изделие не исправно или не

подключено", что не является признаком неисправности изделия.

4.2.12 Нажать два раза клавишу Esc и проконтролировать вывод на экран монитора

основного окна (см. рисунок 3) и отсутствие сообщений типа: "Адрес: X / Попытка X - Ошиб-

ка! Изделие не исправно или не подключено", "Ошибка считывания идентификатора по

КС".

Если на экран монитора выводится сообщение: "Ошибка! Нет ответа ни по одному

из адресов в диапазоне от 3 до 6. Изделие не исправно или не подключено!", необходимо

проверить правильность соединений на соответствие схеме подключения (см. рисунки 1 и 2).

4.2.13 Нажать клавишу Esc для выхода из программы.

Лист

ЛГФИ.484461.005 И1

5 Контроль

Предъявить изделие ОТК на соответствие пп. 4.1.4, 4.2.7 - 4.2.11 настоящей инструк-

ции.

Примечание - Ответственным сдатчиком считается лицо, проводившее проверку изделия.
