Нива вседорожник.  Регулировка света фар

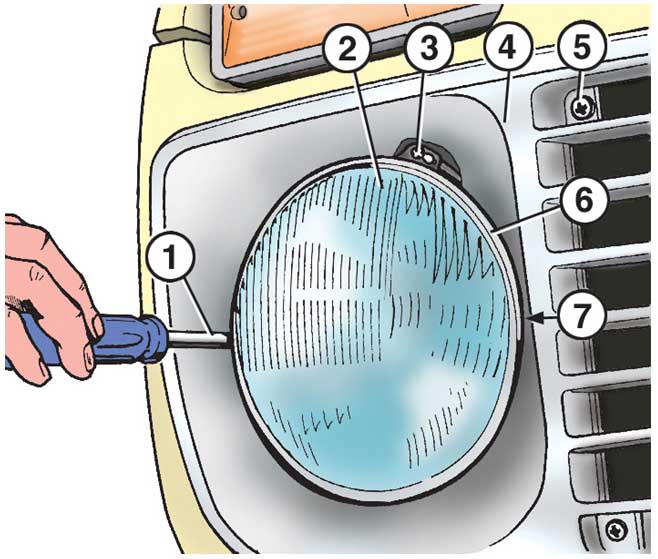

Регулировка фар



1, 7 – винты регулировки направления пучка света фары;
2 – оптический элемент;
3 – винт крепления ободка оптического элемента;

4 – декоративная облицовка передка кузова;
5 – винт крепления декоративной облицовки;
6 – ободок оптического элемента


Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Регулируются фары вращением винтов 1 и 7, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

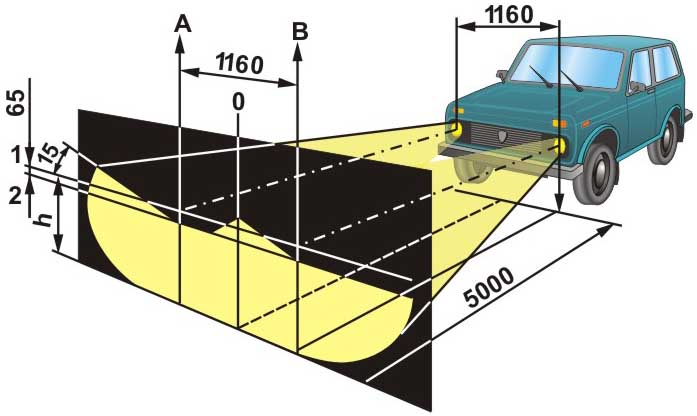

Нива вседорожник. Схема регулировки света фар



Схема регулировки света фар


Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сидении водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 7 (см. рис. Регулировка фар) световые пучки фар.

Для регулировки пучка света фары в вертикальной плоскости винты 1 и 7 поворачивают в одинаковом направлении и на одинаковое число оборотов. Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.

В горизонтальной плоскости фары регулируются тоже винтами 1 и 7, но вращением их в разных направлениях. Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.

На части автомобилей могут быть установлены фары без гидрокорректора и с другим расположением регулировочных винтов. У них винт регулировки пучка света в горизонтальной плоскости находится слева, а винт регулировки пучка света в вертикальной плоскости – расположен вверху.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. Схема регулировки света фар), а точки пересечения горизонтального и наклонного участков световых пятен – с точками Е.











Нива вседорожник. Замена ламп

Фары

1. Снимите декоративную облицовку 4 (см. рис. Регулировка фар) передка кузова, отвернув винты 5 крепления.
2. Ослабьте винты 3 крепления ободка оптического элемента фары, поверните ободок против часовой стрелки и снимите его.
3. Выньте оптический элемент фары и замените лампу.
4. После замены лампы устанавливать оптический элемент следует так, чтобы скобы оптического элемента вошли в гнезда внутреннего ободка фары.

Передние фонари

5. Отверните два винта и снимите рассеиватель, затем слегка нажмите на лампу, поверните ее против часовой стрелки и выньте.
Боковые указатели поворота

6. Заменяйте перегоревшую лампу, вынув из фонаря патрон в сборе с лампой со стороны моторного отсека.

Плафон

7. Чтобы заменить лампу в плафоне освещения салона, аккуратно потяните его на себя. Плафон удерживается в отверстии центральной стойки двумя пружинными держателями.

Задний фонарь

8. Для замены лампы в заднем фонаре снимите с внутренней стороны багажного отделения пластмассовую заглушку, отсоедините колодку проводов, сожмите фиксаторы основания и снимите его в сборе с лампами.
9. Нажмите на лампу, поверните ее против часовой стрелки и выньте из гнезда. Фонари освещения номерного знака
10. Для замены лампы отверните винты крепления фонаря, выньте его из гнезда и снимите рассеиватель.










Нива вседорожник. Гидрокорректор фар

Гидрокорректор фар состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на фарах, и соединительных трубок.

Цилиндры и трубки заполнены специальной жидкостью, не замерзающей при низких температурах. Конструкция гидрокорректора неразборная и в случае повреждения он заменяется целиком, в сборе с цилиндрами и трубками.

Если увеличился угол наклона света фар и регулировочными винтами на фаре не удается привести его в норму, то проверьте, нет ли течи жидкости из цилиндров или трубок гидрокорректора. Снимите исполнительные цилиндры с фар и проверьте рабочий ход штоков, который должен быть (7±0,5) мм.

Для замены поврежденного гидрокорректора отсоедините хомуты трубок от скоб крепления проводов. Снимите ручку с главного цилиндра и отверните гайку его крепления к панели приборов. Отсоедините исполнительные цилиндры от фар и протолкните их с уплотнителем в салон автомобиля.
Новый гидрокорректор устанавливайте в порядке, обратном снятию.





ВАЗ-21213 (Нива). Трехрычажный переключатель

Переключатель крепится хомутом на кронштейне вала рулевого управления.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо.
2. Снимите две половины облицовочного кожуха вала рулевого управления.
3. Снимите комбинацию приборов и отсоедините провода переключателя от жгута проводов автомобиля.
4. Снимите переключатель, ослабив хомут крепления.




7.6.6. Реле-прерыватель указателей поворота и аварийной сигнализации

Реле-прерыватель 8 (см. рис. Схема включения указателей поворота и аварийной сигнализации) типа 231.3747 предназначен для получения прерывистого светового сигнала указателей поворота как в режиме указания поворота, так и в режиме аварийной сигнализации, а также для контроля исправности ламп указателей поворота.

Если лампы исправны, то в режиме указания поворота реле-прерыватель создает мигание контрольной лампы 7. Если лампы неисправны (перегорание или обрыв в цепи лампы), то реле-прерыватель обеспечивает мигание контрольной лампы с удвоенной частотой.

Реле-прерыватель крепится под щитком приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым.

Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при номинальной нагрузке 92 Вт, окружающей температуре от –20 до +50° С и напряжении от 10,8 до 15 В.







7.6.7. Реле включения фар

Для включения фар применяются реле 3 и 11 (см. рис. Схема включения фар и противотуманного света), типа 113.3747-10, установленные под панелью приборов с левой стороны.

Такие же реле применяются и для включения обогрева заднего стекла.

Напряжение включения реле при температуре (23±5)° С составляет не более 8 В, а сопротивление обмотки (85±8,5) Ом.






ВАЗ-21213 (Нива). Звуковой сигнал

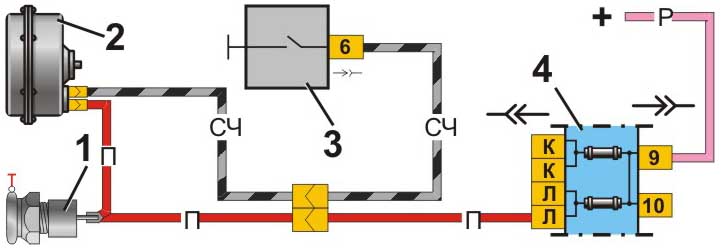

Схема включения звукового сигнала



Корректировка угла опережения зажигания



1 – штепсельная розетка для переносной лампы;
2 – звуковой сигнал;

3 – выключатель звукового сигнала;
4 – блок предохранителей (фрагмент)


На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в моторном отсеке и крепится на усилителе панели рамки радиатора.

Если сила звучания сигнала уменьшится или появится хрип, отрегулируйте сигнал поворотом винта на его корпусе в ту или иную сторону до получения громкого и чистого звука.

Если сигнал не включается, то проверьте надежность соединения проводов и состояние контактов выключателя
