13.34  П а т р о н (1)  л а м п ы  у к а з а т е л е й

поворотов  ( м о д е л и Zafira)

Передние указатели поворотов

Модели Astra

30 Доступ к указателям поворотов осу­
ществляется через сервисные крышки
в колесных арках передних колес (см.
выше).
31 Поверните патрон лампы указателя
поворота за рукоятку

 (см. иллюстра­

ции 13.6 и 13.22) против часовой
стрелки и извлеките из держателя вме­

сте с лампой.
32 Слегка вдавите лампу внутрь патро­
на, поверните ее против часовой стрел­
ки и извлеките из патрона.
33 Установка производится в обратном
порядке.

Модели Zafira

34 Лампы указателей поворотов закры­
ты крышками, и патроны ламп имеют дру­
гую форму

 (см. сопр. иллюстрацию).

Порядок выполнения процедуры заме­
ны лампы практически совпадает с ана­

логичной процедурой  д л я моделей Astra

(см. выше) - не забудьте установить на
место крышку лампы.

14 Снятие и установка

электромотора привода

регулировки положения

фар (блок-фары галоген­

ного типа, модели Astra)

1 Отсоедините аккумуляторную бата­

рею (см. Главу 5).
2 Снимите блок-фары (см. Раздел 15).

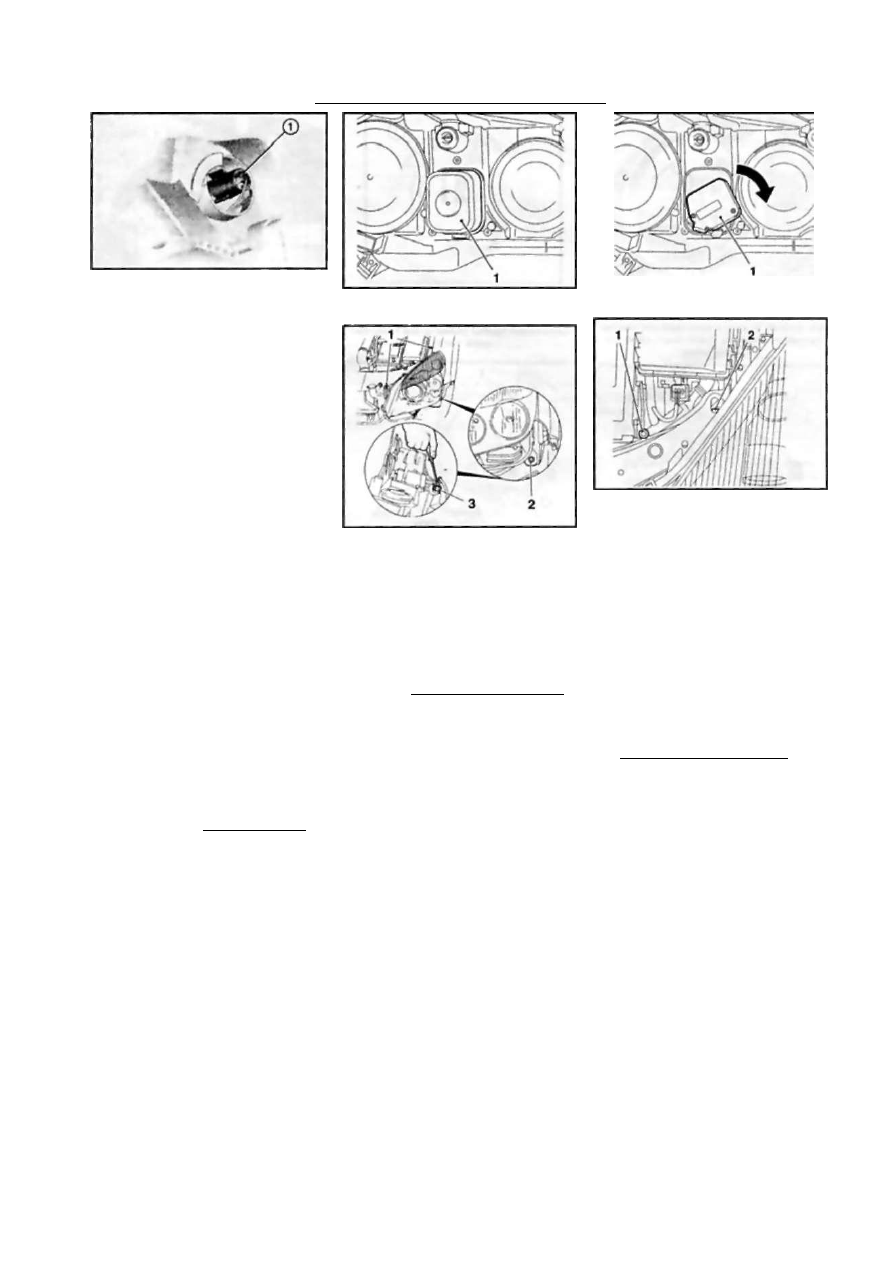

3 Приводкой мотор установлен на по­
воротном устройстве с обратной сторо­
ны блок-фары

 (см. сопр. иллюстра­

цию). Введите острое лезвие между
крышкой мотора и блок-фарой и отде­
лите (отрежьте) крышку.
4 Рассоедините разъем электропро­
водки приводного мотора, поверните
мотор

 (см. сопр. иллюстрацию) и выс­

вободите из держателя. Извлеките при­

водной мотор из поворотного устрой­
ства.

5 При установке закрепите мотор в

держателе, подсоедините электропро­

водку. Установка новой крышки произ­
водится с использованием уплотнитель-

14.3 Крышка (1)  п р и в о д н о г о мотора

поворотного  у с т р о й с т в а  ф а р

15.3 Верхние (1) и нижний (2) крепеж­

ные  б о л т ы и разъем (3)  э л е к т р о п р о в о д ­

ки  б л о к - ф а р ы

ной прокладкой и трех крепежных бол­
тов.
6 Дальнейшая установка производит­
ся в порядке, обратном порядку снятия.

15 Снятие и установка блок-

фары

Замечание: Выполнение данной опера­
цию рекомендуется доверить специали­
стам автосервиса.

1 Установите поворотный переключа­

тель режимов функционирования наруж­

ного освещения в положение «0» (см.
Главу «Органы управления и приемы эк­

сплуатации», Раздел 17) и выключите
зажигание. Отсоедините аккумуляторную
батарею (см. Главу 5).

2 Снимите накладку переднего бампе­
ра (см. Главу 11).
3 Выверните 2 верхних и 1 нижний кре­
пежных болта

 (см. сопр. иллюстра­

цию).
4 На моделях, оборудованных фарами

ксенонового типа, демонтируйте опору.
5 При помощи отвертки рассоедини­
те разъем электропроводки

 (см. иллю­

страцию 15.3) блок-фары и снимите
фару.
6 Установка производится в порядке,
обратном порядку снятия. При этом об­
ратить внимание, чтобы зазор между на­
ружными кромками фары и всеми со­
прягаемыми поверхностями был одина­

ковым по всему периметру фары.

7 После замены блок-фары в обяза­
тельном порядке произведите регули-

14.4 Снятие приводного  м о т о р а (1)

поворотного  у с т р о й с т в а  ф а р

15.7 Регулировочные  б о л т ы  б л о к - ф а р ы

( м о д е л и Astra)

1 Регулировка по горизонтали

2 Регулировка по вертикали

ровку направления оптических осей све­
та фар на  С Т О , где  д л я этого имеется
специальное оборудование. На моделях

Astra приблизительную регулировку

можно произвести при помощи соответ­
ствующих регулировочных болтов

 (см.

сопр. иллюстрацию). Тем не менее,
при первой же возможности отгоните
автомобиль на сервисную станцию.

16 Снятие и установка

противотуманных фар

1 Установите поворотный переключа­

тель режимов функционирования наруж­

ного освещения в положение «0» (см.
Главу «Органы управления и приемы эк­
сплуатации», Раздел 17) и выключите
зажигание. Отсоедините аккумуляторную
батарею (см. Главу 5).
2 Поднимите автомобиль на подъем­
нике. *
3 Рассоедините разъем электропро­

водки

 (см. сопр. иллюстрацию) про-

тивотуманной фары, выверните 3 кре­

пежных болта с обратной стороны на­
кладки переднего бампера и извлеките

противотуманную фару.
4 Установка производится в обратном

порядке.
5 После установки отрегулируйте на­
правление оптических осей противоту­
манных фар - доступ к регулировочному
болту осуществляется через декоратив­
ную решетку противотуманной фары.
При первой же возможности проверьте
регулировку на  С Т О при помощи специ­
ального оборудования.

Глава 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

301

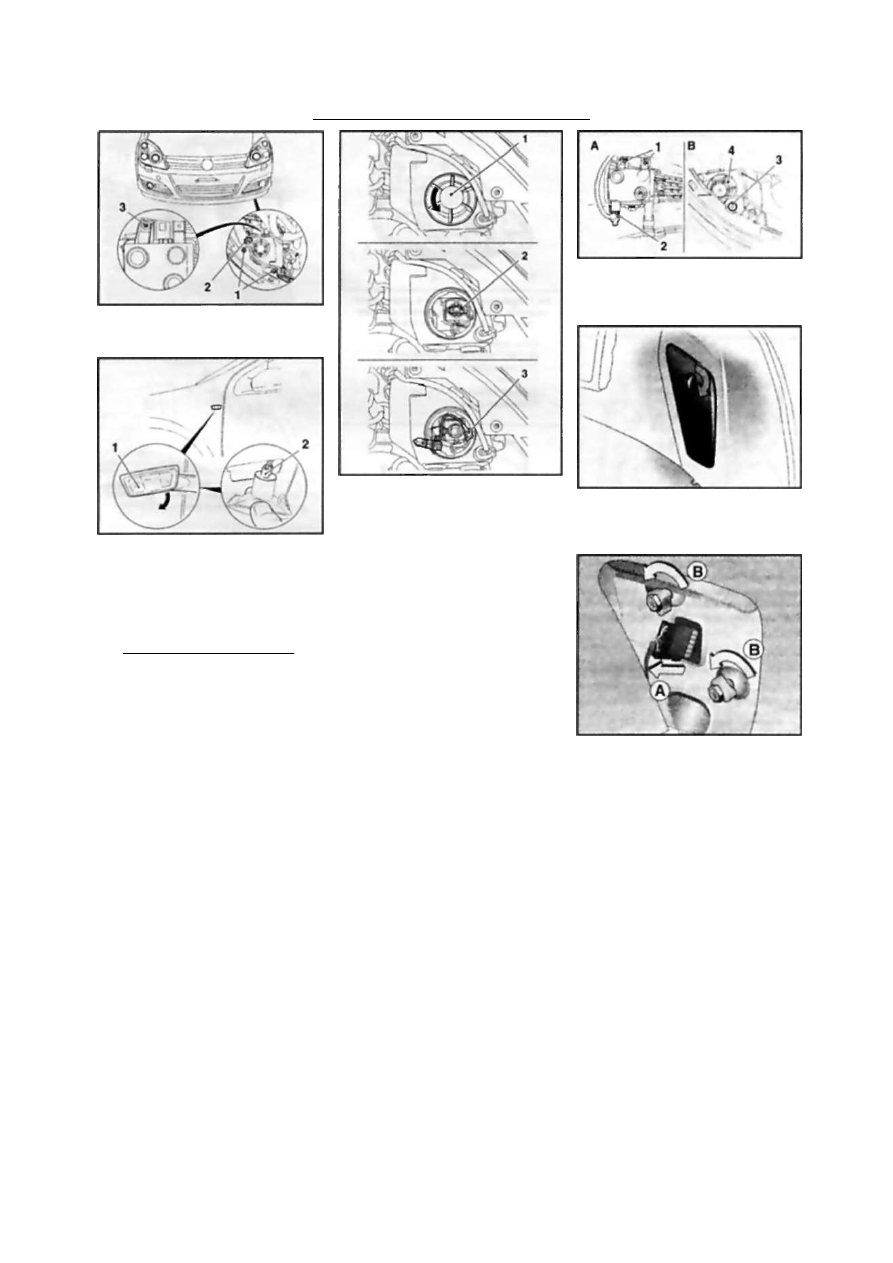

16.3 Крепежные болты (1 и 3) и разъем

(2) электропроводки противотумаиной

фары

18.2 Снятие повторителя (1) указателя

поворота - стрелкой указано направле­

ния отжимания

2 Патрон лампы

17 Замена лампы

противотумаиной фары

З а м е ч а н и е : Данную операцию реко­

мендуется доверить специалистам ав­

тосервиса.
1 При необходимости поднимите ав­

томобиль на подъемнике.
2 Поверните крышку

 (см. сопр. иллю­

страцию) на обратной стороне проти­
вотумаиной фары против часовой стрел­
ки и снимите ее. Затем высвободите
пружинную скобу из держателей, рассо­
едините разъем электропроводки и сни­
мите лампу.
3 Замените лампу и подсоедините
разьем электропроводки, установите
лампу в посадочное гнездо и, придер­
живая ее пальцем, другой рукой закре­
пите проволочную пружинную скобу в

держателях.

4 Установите крышку лампы на место,
опустите автомобиль и проверьте ис­
правность функционирования лампы.

в

О с о б е н н о с т и  м о д е л е й  Z a f i r a

5 Снимите накладку переднего бампе­
ра (см. Главу 11).
6 Рассоедините разъем электропро­
водки противотуманной фары

 (см. сопр.

иллюстрацию), выверните 3 крепежных
болта на обратной стороне накладки
бампера и снимите противотуманную
фару.

17.2 Замена лампы противотуманной

фары

/ Задняя

2 Проволочная пружинная скоба

3 Разьем электропроводки

7 Для замены лампы поверните крыш­
ку

 (см. иллюстрацию 17.6) против ча­

совой стрелки и снимите ее.

18 Снятие и установка

повторителей указателей

поворотов

1 Перед началом проведения работ

установите поворотный переключатель
режимов функционирования наружного
освещения в положение «О- (см. Главу

•Органы управления и приемы эксплуа­

тации», Раздел 17) и выключите зажига­
ние. Отсоедините аккумуляторную бата­
рею (см. Главу 5).
2 При помощи пластмассового клина
подденьте повторитель указателя пово­

рота с правой стороны, отожмите его как
показано

 на сопр. иллюстрации и сни­

мите его с крыла.

3 Поверните патрон лампы

 (см. иллю­

страцию 18.2) против часовой стрелки

и извлеките его вместе с лампой.  З а ­

м е ч а н и е : Подводящая электропровод­
ка не имеет штекерного разьема и не
отсоединяется от патрона лампы.
4 Извлеките лампу из патрона.
5 Установка производится в порядке,
обратном порядку снятия. При установ­
ке на крыло повторитель устанавлива­
ется в отверстие сначала левой сторо­
ной, а затем необходимо надавить на
правую его сторону до щелчка фиксато­
ра. Проверьте надежность кропления
повторителя и исправность его функци­
онирования.

17.6 Крепежные болты (1 и 3) и разъем

электропроводки (2) противотуманной

фары (модели Zafira)

4 Крышка лампы

19.2 Сервисная крышка на правой

отделке багажного отделения (модели

Хэтчбэк) - стрелкой указано направле­

ние поворота фиксатора  д л я открыва­

ния крышки

19.3 Снятие заднего комбинированного

фонаря (модели Хэтчбэк)

19 Снятие и установка задних

комбинированных

фонарей/замена ламп

М о д е л и  Х э т ч б э к и  A s t r a  G T C

Снятие и установка

1 Установите поворотный переключа­

тель режимов функционирования наруж­
ного освещения в положение -0» (см.
Главу -Органы управления и приемы эк­

сплуатации», Раздел 17) и выключите

зажигание. Отсоедините аккумуляторную
батарею (см. Главу 5).
2 Откройте дверь задка, поверните при
помощи монеты фиксаторы

 (см. иллю­

страции 19.2 и 3.3) и откиньте вниз

сервисную крышку в боковой отделке
багажного отделения.
3 Рассоедините разъем электропро­
водки

 (см. сопр. иллюстрацию). Удер-

302

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

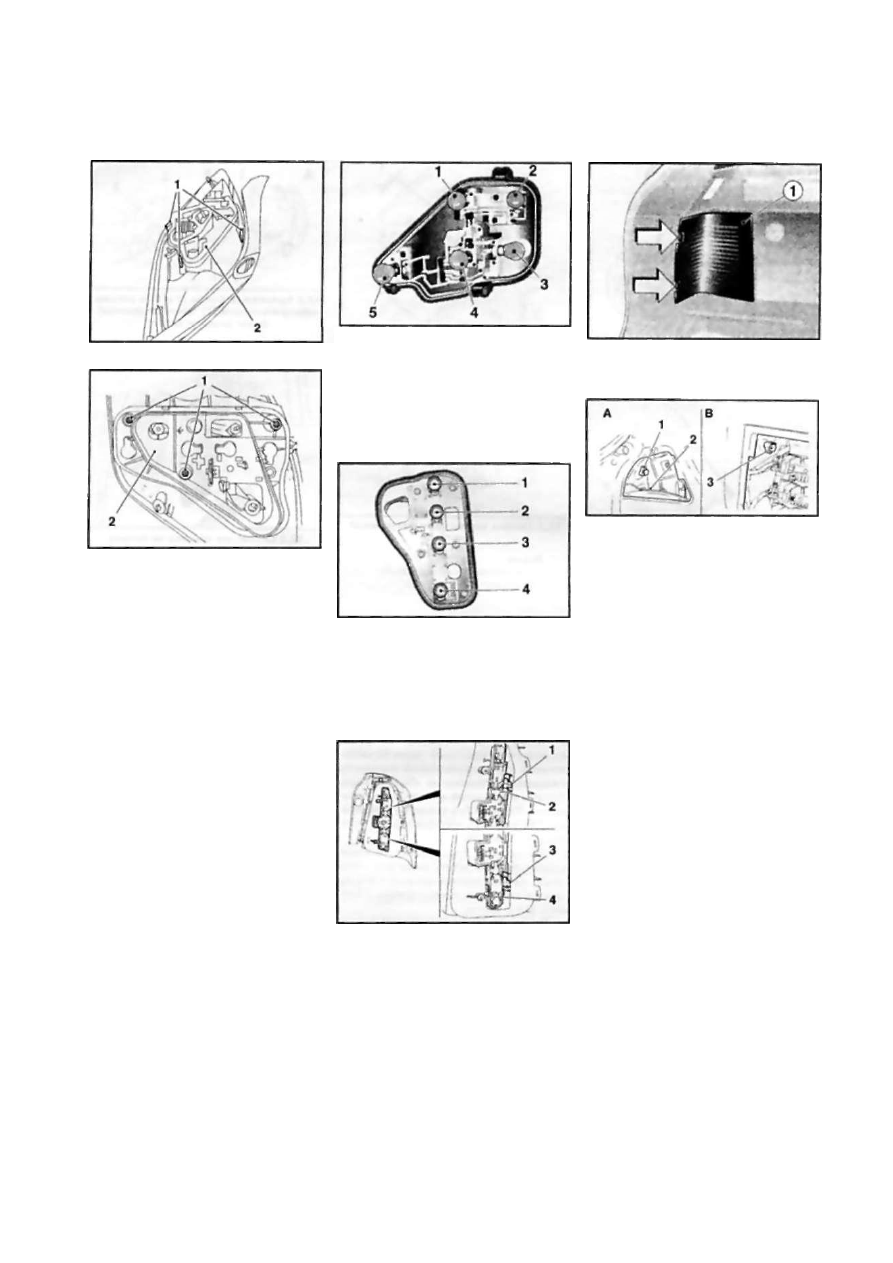

19.6 Фиксаторы (1)  д е р ж а т е л я ламп (2)

19.11  Б о л т ы (1) крепления ламподер-

ж а т е л я (2)

живая сборку заднего комбинированно­

го фонаря снаружи, отпустите 2 гайки-
барашка и извлеките сборку, подав ее
назад. Замечание: На моделях Astra
GTC необходимо вывернуть 2 крепеж­

ных болта. Электропроводку можно от­
соединить после снятия сборки заднего
фонаря.
4 Установка производится в обратном
порядке. Проверьте исправность функ­

ционирования ламп.

Замена ламп

5 Снимите задний комбинированный
фонарь (см. выше).
6 Отожмите 3 фиксатора

 (см. сопр.

иллюстрацию) и извлеките ламподер-
жатель из сборки заднего комбиниро­
ванного фонаря. Замечание: На моде­

лях Astra GTC - 4 фиксатора.

7 Слегка вдавите вышедшую из строя
лампу

 (см. сопр. иллюстрацию) внутрь

патрона, поверните ее против часовой
стрелки и извлеките из патрона. Заме­
чание: На моделях, поставляемых в не­

которые страны, лампа туманного огня
загорается только с левой стороны, рас­

положенную с правой стороны лампу
можно использовать в качестве запас­
ной.

8 Установка производится в обратном
порядке.

М о д е л и  У н и в е р с а л

Снятие и установка

9 Снятие/установка заднего комбини­
рованного фонаря производится так же,

19.7 Размещение ламп в  д е р ж а т е л е

заднего комбинированного фонаря

(модели Хэтчбэк и Astra GTC)

/ Огни заднего хода

2 Задние указатели поворота

3 Задние габаритные огни/стоп-

сигналы

4 Задние габаритные огни

5 Туманные огни

19.12 Размещение ламп в  д е р ж а т е л е

заднего комбинированного фонаря

(модели Универсал)

/ Задние габаритные огни/стоп-

сигналы

2 Задние указатели поворота
3 Огни заднего хода
4 Туманные огни

19.16  Д л я снятия ламподержателя

необходимо отжать фиксаторы (1 и 3) и

снять  д е р ж а т е л ь с направляющих

(2 и 4J

как и на

 моделях Хэтчбэк. Отличие зак­

лючается в исполнении сервисной крыш­
ки

 (см. сопр. иллюстрацию) задних

комбинированных фонарей -  д л я их сня­
тия необходимо отжать по 2 фиксатора.
Сборка фонаря удерживается тремя гай­

ками-барашками.

Замена ламп

10 Снимите задний комбинированный

фонарь (см. выше).

19.9 Сервисная крышка (1) заднего

комбинированного фонаря (модели

Универсал) - стрелками указаны

фиксаторы

19.14 Гайки-барашки (1 и 3) и разъем

(2) электропроводки заднего комбини­

рованного фонаря  ( м о д е л и Zafira)

11 Выверните 3 крепежных болта

 (см.

сопр. иллюстрацию) и извлеките лам-

подержатель из сборки заднего комби­
нированного фонаря.

12 В остальном порядок замены ламп

такой же как и на моделях Хэтчбэк (см.
выше). Схема размещения ламп в дер­
жателе приведена

 на сопр. иллюстра­

ции. Замечание: На моделях, постав­

ляемых в некоторые страны, лампа ту­

манного огня загорается только с левой
стороны, расположенную с правой сто­

роны лампу можно использовать в ка­

честве запасной.

М о д е л и Zafira

Снятие и установка

13 Снятие/установка заднего комбини­

рованного фонаря производится так же,
как и на

 моделях Хэтчбэк. Для снятия

сервисных крышек необходимо отжать по
2 фиксатора

 (см. иллюстрацию 19.9).

При соответствующей комплектации
перед снятием правого заднего комби­
нированного фонаря необходимо пред­
варительно снять аптечку для ремонта
шин.  Д л я доступа к левому фонарю до­
полнительно выверните болт и снимите
верхнюю треугольную крышку.

14 Крепление заднего комбинированно­

го фонаря показано на  с о л р . иллюст­

рации. Замечание: Обе показанные на
рисунке ниши находятся на левой сто­
роне багажного отделения.

Замена ламп

15 Снимите задний комбинированный

фонарь (см. выше).

16 Отожмите 2 фиксатора

 (см. сопр.

Г л а в а 12  Б о р т о в о е  э л е к т р о о б о р у д о в а н и е

303

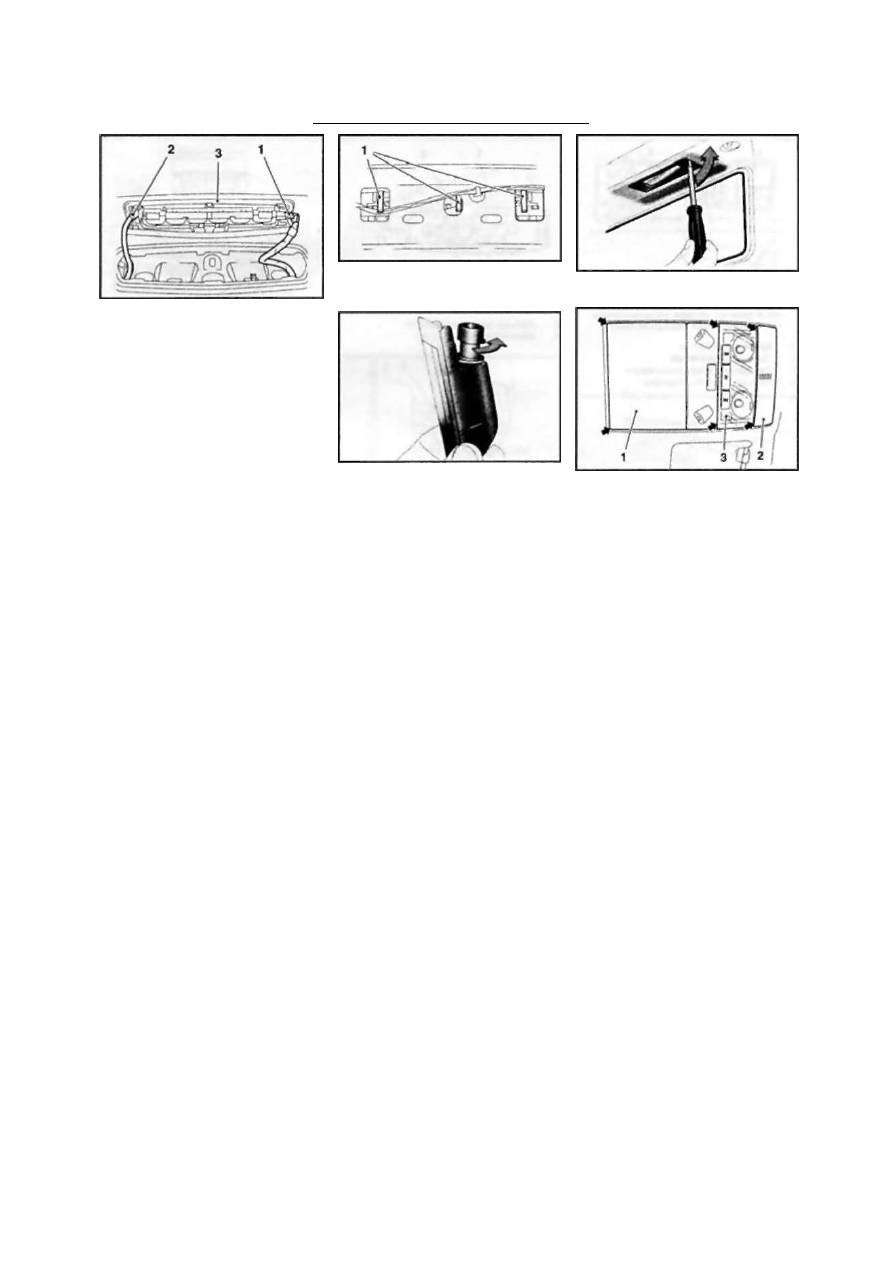

20.3 Рассоедините разъем (1) электро­

проводки и отделите шланг (2) омыва-

теля заднего стекла от стоп-сигнала (3)

верхнего уровня

иллюстрацию} и извлеките держатель
ламп из сборки заднего комбинирован­

ного фонаря.

17 Слегка вдавите вышедшую из строя

лампу внутрь патрона, поверните ее про­
тив часовой стрелки и извлеките из

патрона.

18 Установка производится в обратном

порядке. Проверьте исправность функ­
ционирования ламп.

20 Снятие и установка лампы

стоп-сигнала верхнего

уровня

Замечание: Стоп-сигнал верхнего уров­

ня выполнен с использованием свето-

диодов. Замена отдельных светодиодов

не производится, при необходимости

меняется вся сборка.

М о д е л и Хэтчбэк

1 Выключите зажигание и отсоедините

аккумуляторную батарею (см. Главу 5).
2 Снимите отделку двери задка (см.
Главу 11).
3 Отожмите 6 фиксаторов и отделите
стоп-сигнал верхнего уровня от двери
задка. Рассоедините разьем электро­
проводки, отделите шланг омывателя
заднего стекла

 (см. сопр. иллюстра­

цию) и снимите стоп-сигнал.
4 Установка производится в обратном

порядке.

М о д е л и Astra  G T C

5 Выключите зажигание и отсоедините

аккумуляторную батарею (см. Главу 5).

6 Снимите обивку рамы окна двери
задка (см. Главу 11, Раздел 15).
7 Отделите стоп-сигнал верхнего уров­
ня от 3 направляющих и извлеките стоп-
сигнал из сборки двери задка.
8 Отсоедините шланг омывателя зад­
него стекла, высвободите кабели элект­
ропроводки стоп-сигнала из держателя,
рассоедините разъем электропроводки
и снимите сборку стоп-сигнала.
9 Установка производится в порядке,
обратном порядку снятия. Сборка стоп-
сигнала верхнего уровня должна уста-

20.12 Держатели (1) стоп-сигнала

верхнего уровня (модели Универсал и

Zafira)

21.6  Д л я извлечения лампы подсветки

номерного знака из сборки фонаря

необходимо повернуть патрон лампы

против часовой стрелки

навливаться на дверь задка сначала пра­
вой стороной - проверьте надежность

крепления сборки. Обратить внимание
на прокладку электропроводки.

М о д е л и Универсал и Zafira

10 Выключите зажигание и отсоедините

аккумуляторную батарею (см. Главу 5).

11 Снимите обивку рамы окна двери

задка (см. Главу 11, Раздел 15).

12 Высвободите стоп-сигнал верхнего

уровня из трех держателей

 (см. сопр.

иллюстрацию), рассоедините разьем
электропроводки и извлеките стоп-сиг­

нал из двери задка.

13 Установка производится в обратном

порядке.

21 Снятие и установка

фонаря подсветки

номерного знака, замена

лампы

С н я т и е и установка фонаря

1 Выключите зажигание и отсоедините

аккумуляторную батарею (см. Главу 5).

2 Отверткой отожмите фиксирующую
пружину (см. сопр. иллюстрацию), из­
влеките сборку фонаря из заднего бам­
пера/двери задка (в зависимости от
модели).
3 Рассоедините разъем электропро­
водки лампы подсветки номерного зна­
ка.

4 Установка производится в порядке

обратном снятию.

21.2 Снятие лампы фонаря подсветки

номерного знака

22.2 Передняя (2) и задняя (1) наклад­

ки сборки (3) направленных индивиду­

альных светильников передних мест -

пластмассовый клин  с л е д у е т вводить

под отделку и стеклянную крышку

светильника со стороны задних

фиксаторов (стрелки)

Замена  л а м п ы

5 Снимите фонарь подсветки номер­
ного знака (см. выше).
6 Поверните патрон лампы против ча­
совой стрелки (см. солр. иллюстра­
цию) и извлеките его вместе с лампой
из корпуса фонаря. Замените лампу.
7 Установка производится в обратном
порядке.

22 Снятие и установка сборки

направленных

индивидуальных

светильников передних

мест

1 Установите поворотный переключа­

тель режимов функционирования наруж­
ного освещения в положение »0» (см.

Главу -Органы управления и приемы эк­

сплуатации», Раздел 17) и выключите
зажигание. Отсоедините аккумуляторную
батарею (см. Главу 5).

2 При помощи пластмассового клина

отожмите заднюю и переднюю наклад­

ки

 (см. сопр. иллюстрацию) от сбор­

ки направленных индивидуальных све­
тильников передних мест - при этом
пластмассовый клин необходимо вво­

дить со стороны задних фиксаторов.

3 После отделения передней наклад­
ки при помощи отвертки отделите мик­
рофон на задней стороне накладки.
4 Введите пластмассовый клин под
фиксаторы стеклянной крышки сборки
светильников с задней стороны

 (см.
