Опель Астра. Двигатель Z 18 XER DOHC-I. Заправка и удаление воздуха из системы охлаждения
Рис. 2.245. Компоненты системы охлаждения (двигатели 1,4–1,6 л): 1 — расширительный бачок охлаждающей жидкости; 2 — соединительный шланг, от расширительного бачка к радиатору; 3 — радиатор; 4 — коленчатый патрубок нижнего шланга радиатора; 5 — соединительный патрубок к холодильнику рециркуляции отработавших газов; 6 — трубка охлаждения рециркуляции отработанных газов; 7 — терморегулятор; 8 — возвратный шланг, радиатор отопителя; 9 — подающий шланг, радиатор отопителя; 10 — соединительный шланг, от штуцера к расширительному бачку; 11 — соединительный шланг, от контура охлаждения двигателя к расширительному бачку

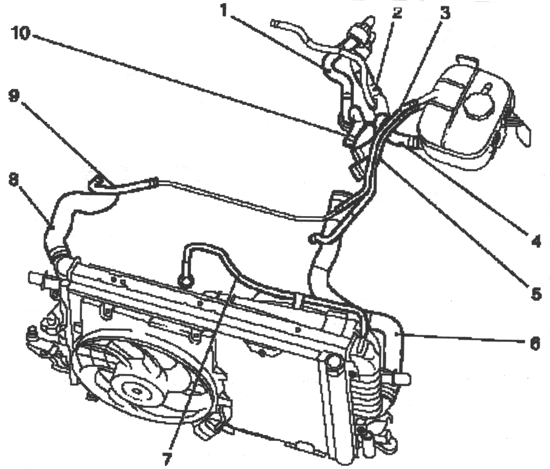

Рис. 2.246. Компоненты системы охлаждения (двигатели 2,0 л): 1 — подающий шланг радиатора отопителя; 2 — возвратный шланг радиатора отопителя; 3 — соединительный шланг между расширительным бачком охлаждающей жидкости и корпусом терморегулятора; 4 — соединительный шланг между радиатором и расширительным бачком охлаждающей жидкости; 5 — возвратный шланг охлаждающей жидкости турбонагнетателя; 6 — коленчатый патрубок нижнего шланга радиатора; 7 — возвратный шланг охлаждающей жидкости турбонагнетателя; 8 — верхний коленчатый патрубок шланга радиатора; 9 — соединительный шланг между расширительным бачком охлаждающей жидкости и корпусом терморегулятора; 10 — шланг электрического насоса охлаждающей жидкости
Проверка
Всегда используйте антифриз 1940650/9194431 (красный). Убедитесь в том, что концентрация составляет: 50% воды и 50% антифриза. Антифриз не только защищает всю систему охлаждения от замораживания, но также защищает все омывающиеся охлаждающей жидкостью части от отложений и коррозии. Качество воды также играет важную роль. Вода питьевого качества обычно отвечает этим требованиям. Двигатель может быть поврежден при использовании не рекомендованного антифриза. Если радиатор, головка блока цилиндров или прокладка головки блока цилиндров были заменены, старая охлаждающая жидкость не должна использоваться повторно. ВНИМАНИЕ При замене охлаждающей жидкости на автомобилях с кондиционером:выключите кондиционер и установите режим ЕСО. Откройте систему охлаждения. ВНИМАНИЕ Система охлаждения находится под давлением.
Таблица 2.17 Система охлаждения (двигатели 1,4 л)
* Используйте только антифриз 19 40 656/ 90 297 545 (синий) до MY 2001 и только антифриз 19 40 650/ 09194 431 (красный) с MY 2001 в 50% смеси с водой. ** При температуре охлаждающей жидкости 20 оС/ 68 оF.
Таблица 2.18. Система охлаждения (двигатели 1,6 л)
* Используйте только антифриз 19 40 650/ Q9194 431 (красный) в 50% смеси с водой. ** При температуре охлаждающей жидкости 20 оС.
Таблица 2.19 Система охлаждения (двигатели 1,8 л)
* Используйте только антифриз 19 40 656/ 90 297 545 (синий) до MY 2001 и только антифриз 19 40 650/ 09194 431 (красный) с MY 2001 в 50% смеси с водой. ** При температуре охлаждающей жидкости 20 °С / 68 оF.
Таблица 2.20 Система охлаждения (двигатели 2,0 л)
* Используйте только антифриз 19 40 650/ 09194 431 (красный) в 50% смеси с водой. ** При температуре охлаждающей жидкости 20 °С.
Отверните крышку расширительного бачка охлаждающей жидкости. Залейте охлаждающую жидкость до нижнего отметки расширительного бачка охлаждающей жидкости (рис. 2.247). Закройте систему охлаждения. Заверните крышку расширительного бачка охлаждающей жидкости. Дайте двигателю прогреться при 2500 мин -1 до включения вентилятора радиатора. Удалите воздух из системы охлаждения. Дайте двигателю поработать в течение приблизительно 2 мин при 2000–2500 мин -1. ПРИМЕЧАНИЕ Воздух из системы охлаждения удаляется через линии отвода. Остановите двигатель и дайте ему остыть.
Рис. 2.247. Бачок с охлаждающей жидкостью: 1 — отметка
Проверьте уровень охлаждающей жидкости и долейте охлаждающую жидкость до метки «COOL».
