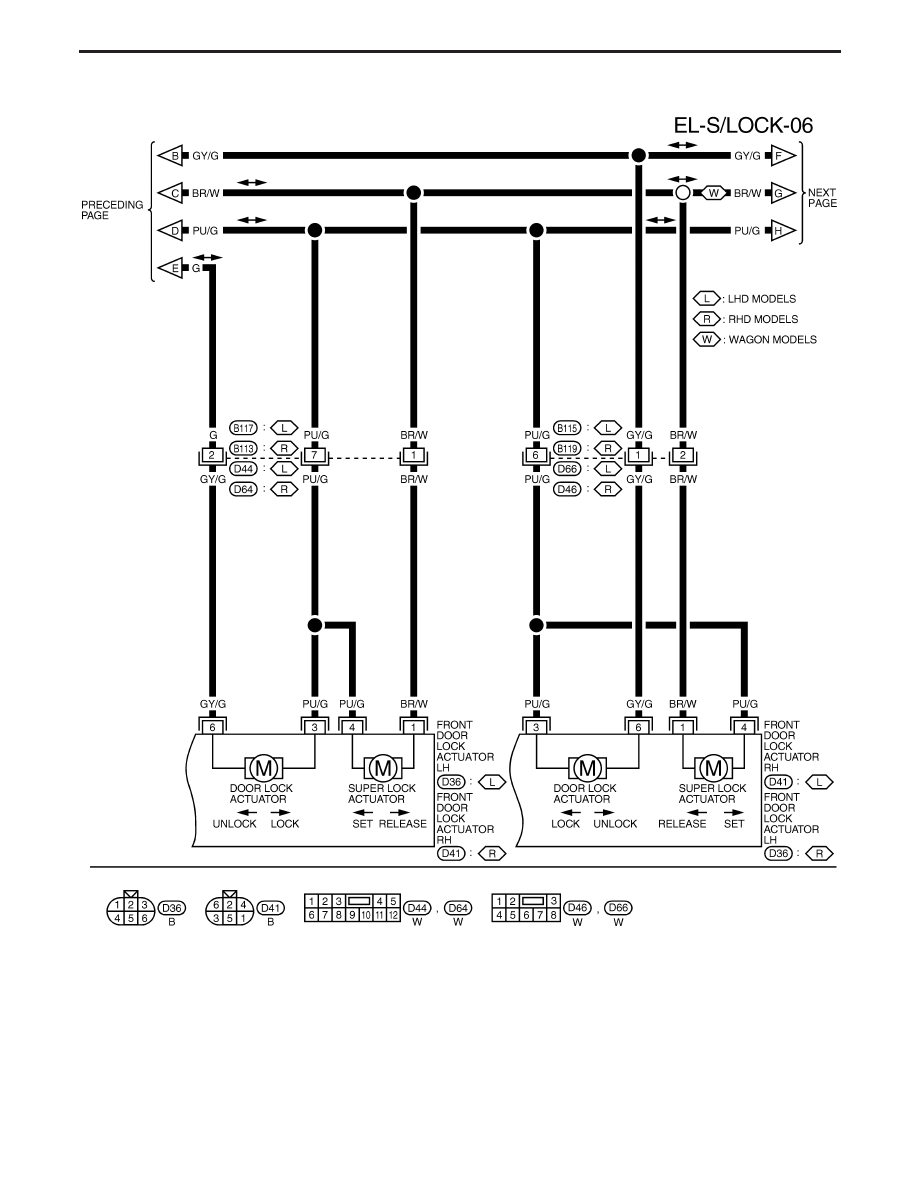

YEL156D

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-155

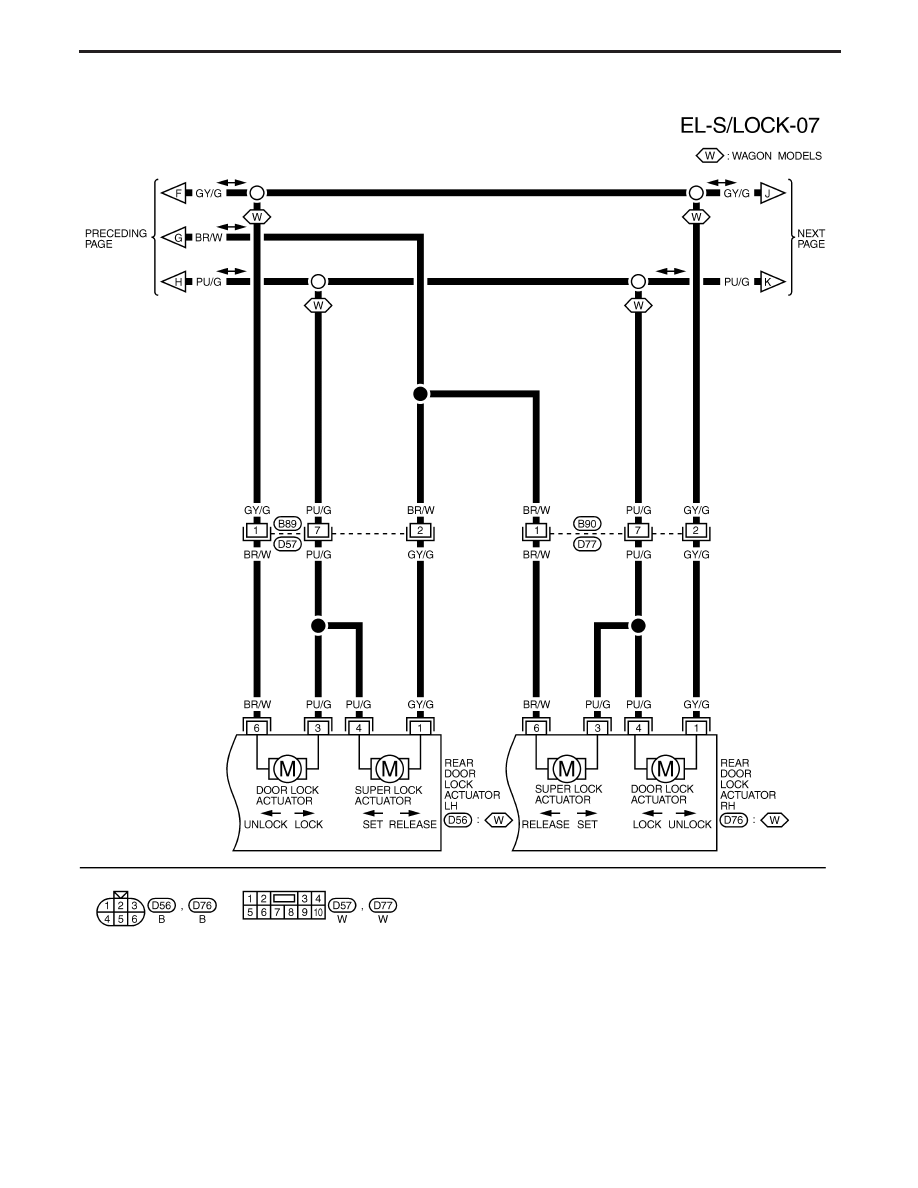

YEL157D

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-156

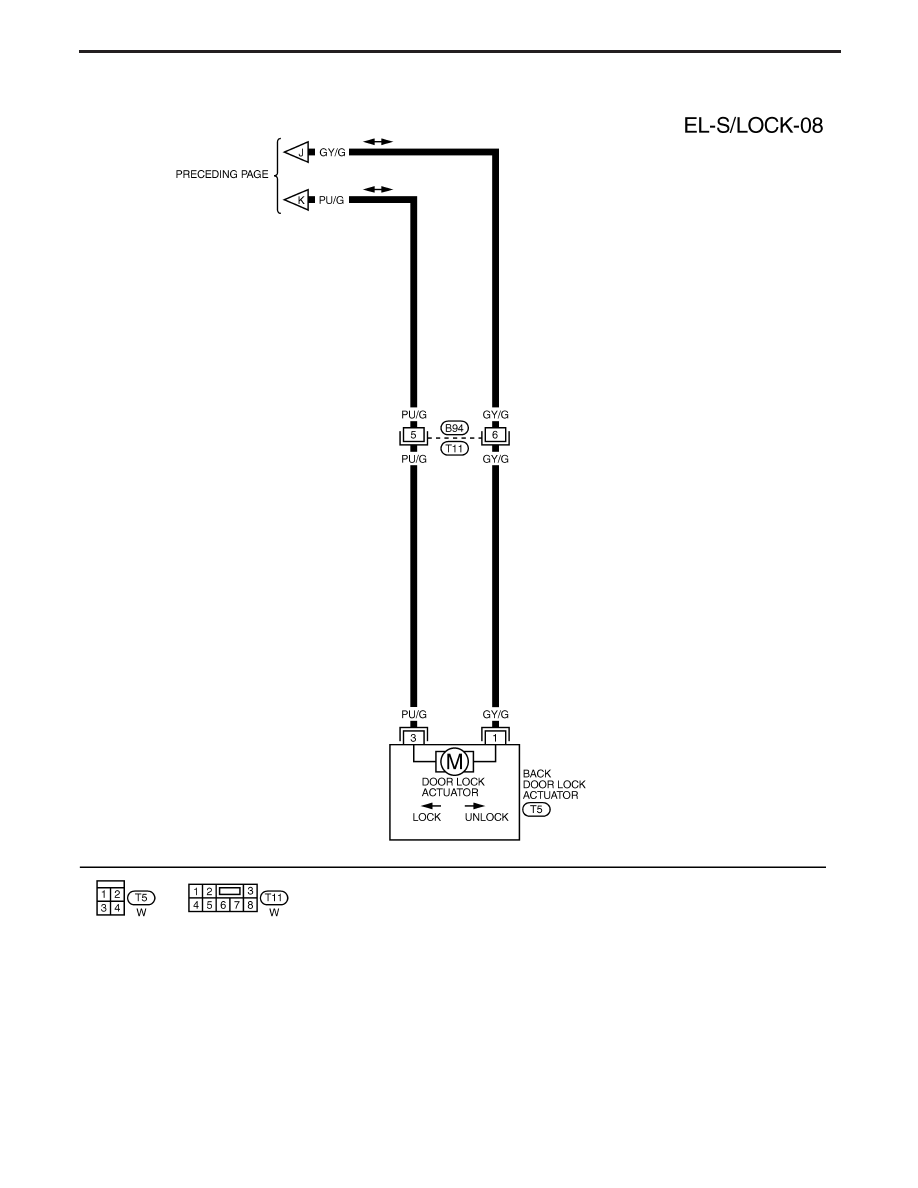

YEL158D

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-157

Trouble Diagnoses

PRELIMINARY CHECK

CHECK-IN

Open all windows and remove

key from ignition key cylinder.

Does power door lock operate

properly?

Yes

E

No (All doors)

Power door lock does not operate by using;

— any switch.

..........................................................................

— driver side lock knob switch and/or key

cylinder.

..........................................................................

— passenger side lock knob switch and/or

key cylinder.

★

E

SYMPTOM 1

E

SYMPTOM 2

E

SYMPTOM 3

No (Specific door)

SYMPTOM 4

Does super lock set by using

door key cylinder?

Yes

E

No (All doors)

Super lock does not set by using;

— both door key cylinders.

..........................................................................

— one of door key cylinders.

E

SYMPTOM 5

E

SYMPTOM 6

No (Specific door)

SYMPTOM 9

Does super lock release by using

door key cylinder or IGN key

switch?

Yes

E

No (All doors)

Super lock does not release by using;

— one or both door key cylinders.

..........................................................................

— IGN key switch.

(Signal from NATS IMMU)

E

SYMPTOM 7

E

SYMPTOM 8

No (Specific door)

SYMPTOM 9

Insert key to ignition key cylinder,

open any door and lock the door

using driver or passenger side

knob lock switch.

Does key reminder system oper-

ate properly?

Yes

E

No

SYMPTOM 10

INSPECTION END

After performing preliminary check, continue with diagnostic procedure in “SYMPTOM CHART”,
EL-159.

★

When one or more doors are opened with lock knob on passenger door set to LOCK, only passenger door
will lock. (Power door lock system will not operate.)

E

E

E

H

H

H

H

H

H

H

POWER DOOR LOCK — SUPER LOCK —

EL-158
