A/C AUTO AMP.

HAC-251

< ECU DIAGNOSIS INFORMATION >

[AUTO A/C (WITHOUT HEAT PUMP)]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

DTC Index

INFOID:0000000010121961

DTC

Items

(CONSULT screen terms)

Reference

U1000

CAN COMM CIRCUIT

HAC-278, "DTC Logic"

U1010

CONTROL UNIT(CAN)

HAC-279, "DTC Logic"

B2578

IN-VEHICLE SENSOR

HAC-280, "DTC Logic"

B2579

IN-VEHICLE SENSOR

HAC-280, "DTC Logic"

B257B

AMBIENT SENSOR

HAC-283, "DTC Logic"

B257C

AMBIENT SENSOR

HAC-283, "DTC Logic"

B2581

INTAKE SENSOR

HAC-286, "DTC Logic"

B2582

INTAKE SENSOR

HAC-286, "DTC Logic"

B2630

*

SUNLOAD SENSOR

HAC-289, "DTC Logic"

B2631

*

SUNLOAD SENSOR

HAC-289, "DTC Logic"

B2770

PTC HEATER CIRCUIT

HAC-292, "DTC Logic"

B2771

PTC HEATER OVERHEAT PROTECT

HAC-293, "DTC Logic"

B2772

PTC HEATER VOLTAGE

HAC-294, "DTC Logic"

B2773

PTC HEATER CIRCUIT 1

HAC-292, "DTC Logic"

B2774

PTC HEATER CIRCUIT 2

HAC-292, "DTC Logic"

B2777

PTC HEATER LIN COMMUNICATION

HAC-295, "DTC Logic"

B2779

PTC HEATER COMMUNICATION

HAC-295, "DTC Logic"

B277B

HVAC LIN COMMUNICATION

HAC-295, "DTC Logic"

B2780

COMPRESSOR ROM,RAM,AD

HAC-297, "DTC Logic"

B2781

COMP IPM TEMP SENSOR

HAC-298, "DTC Logic"

B2782

COMP SHUNT SIGNAL OFFSET

HAC-299, "DTC Logic"

B2783

COMP DISCHARGE TEMP OVER HEAT

HAC-300, "DTC Logic"

B2784

COMP DISCHARGE TEMP LIMIT

HAC-300, "DTC Logic"

B2785

COMP IPM OVER HEAT

HAC-302, "DTC Logic"

B2786

COMP IPM DISCHARGE TEMP LIMIT

HAC-302, "DTC Logic"

B2787

COMP VOLTAGE SATURATION

HAC-304, "DTC Logic"

B2788

COMP OVER CURRENT

HAC-305, "DTC Logic"

B2789

COMP OVER LOADED

HAC-306, "DTC Logic"

B278A

COMP LOW VOLTAGE

HAC-307, "DTC Logic"

B278B

COMP HIGH VOLTAGE

HAC-307, "DTC Logic"

B278C

COMP COMM ERROR HVAC

→COMP

HAC-310, "DTC Logic"

B278D

COMP COMM ERROE COMP

→HVAC

HAC-310, "DTC Logic"

B2791

COMP LOW SPEED HIGH LOAD

HAC-314, "DTC Logic"

B27A0

INTAKE DOOR MOTOR

HAC-316, "DTC Logic"

B27A1

INTAKE DOOR MOTOR

HAC-316, "DTC Logic"

B27A2

AIR MIX DOOR MOTOR

HAC-320, "DTC Logic"

B27A3

AIR MIX DOOR MOTOR

HAC-320, "DTC Logic"

B27A4

AIR MIX DOOR MOTOR

HAC-320, "DTC Logic"

B27A5

AIR MIX DOOR MOTOR

HAC-320, "DTC Logic"

B27A6

MODE DOOR MOTOR

HAC-323, "DTC Logic"

B27A7

MODE DOOR MOTOR

HAC-323, "DTC Logic"

HAC-252

< ECU DIAGNOSIS INFORMATION >

[AUTO A/C (WITHOUT HEAT PUMP)]

A/C AUTO AMP.

*: Perform self-diagnosis under sunshine. When performing indoors, aim a light (more than 60 W) at sunload

sensor, otherwise self-diagnosis indicates even though the sunload sensor is functioning normally.

B27A8

MODE DOOR MOTOR

HAC-323, "DTC Logic"

B27A9

MODE DOOR MOTOR

HAC-323, "DTC Logic"

B27C2

PTC OUT AIR TEMP SENS

HAC-326, "DTC Logic"

B27C3

PTC OUT AIR TEMP SENS

B27C4

A/C UNIT CASE TEMP SENS

HAC-329, "DTC Logic"

B27C5

A/C UNIT CASE TEMP SENS

B27FF

CONFIG NOT IMPLEM

HAC-332, "DTC Logic"

DTC

Items

(CONSULT screen terms)

Reference

AUTOMATIC AIR CONDITIONING SYSTEM

HAC-253

< WIRING DIAGRAM >

[AUTO A/C (WITHOUT HEAT PUMP)]

C

D

E

F

G

H

J

K

L

M

A

B

HAC

N

O

P

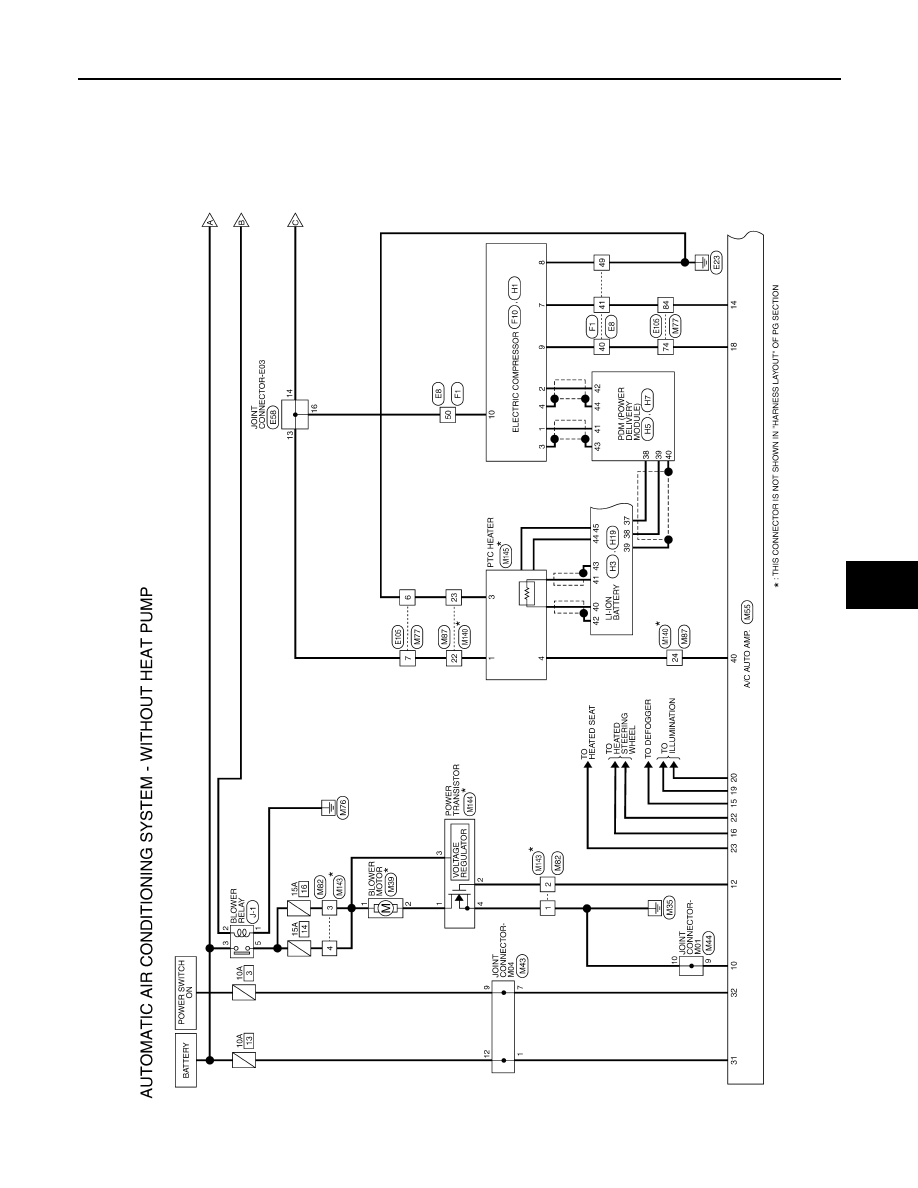

WIRING DIAGRAM

AUTOMATIC AIR CONDITIONING SYSTEM

Wiring Diagram

INFOID:0000000010121962

AAIWA0183GB

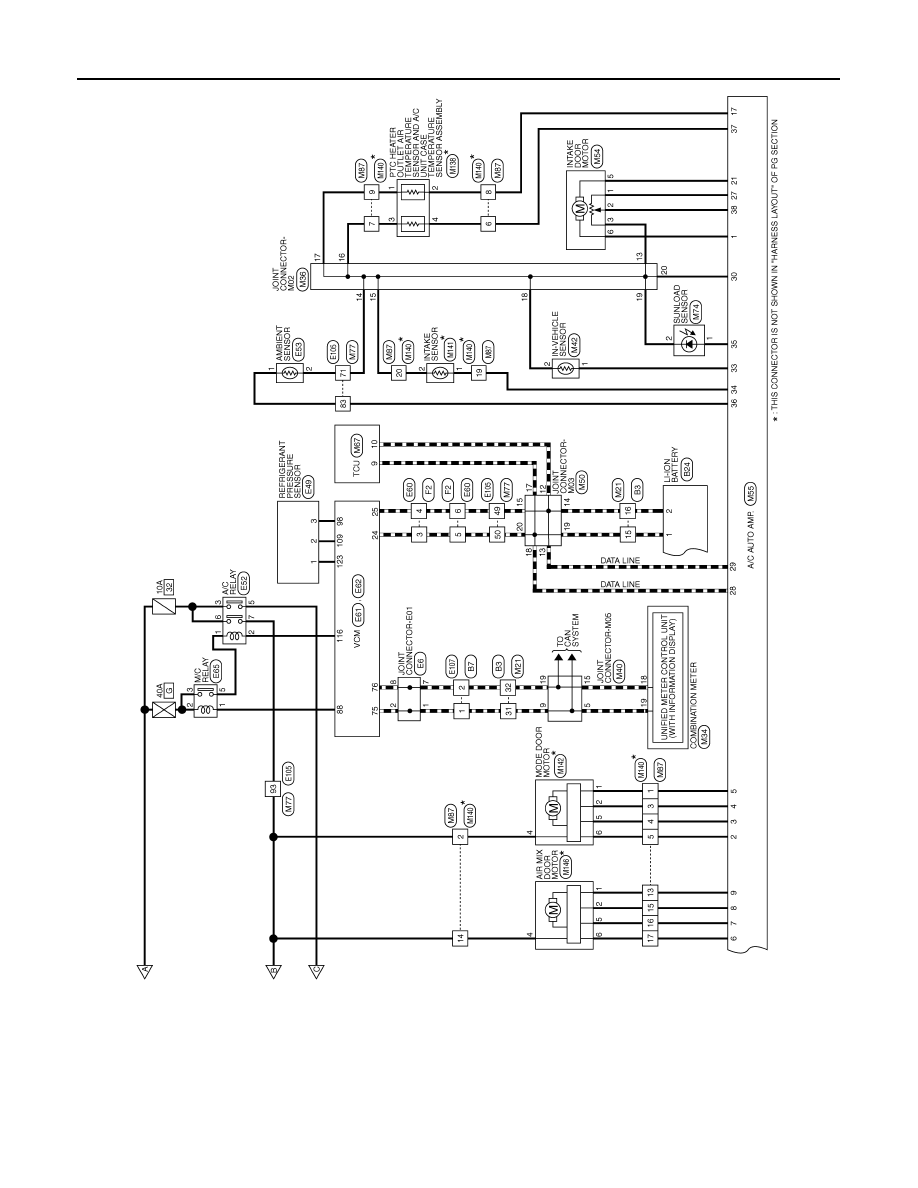

HAC-254

< WIRING DIAGRAM >

[AUTO A/C (WITHOUT HEAT PUMP)]

AUTOMATIC AIR CONDITIONING SYSTEM

AAIWA0184GB
