Nissan Primera P12. Manual - part 585





LT-50

TURN SIGNAL AND HAZARD WARNING LAMPS

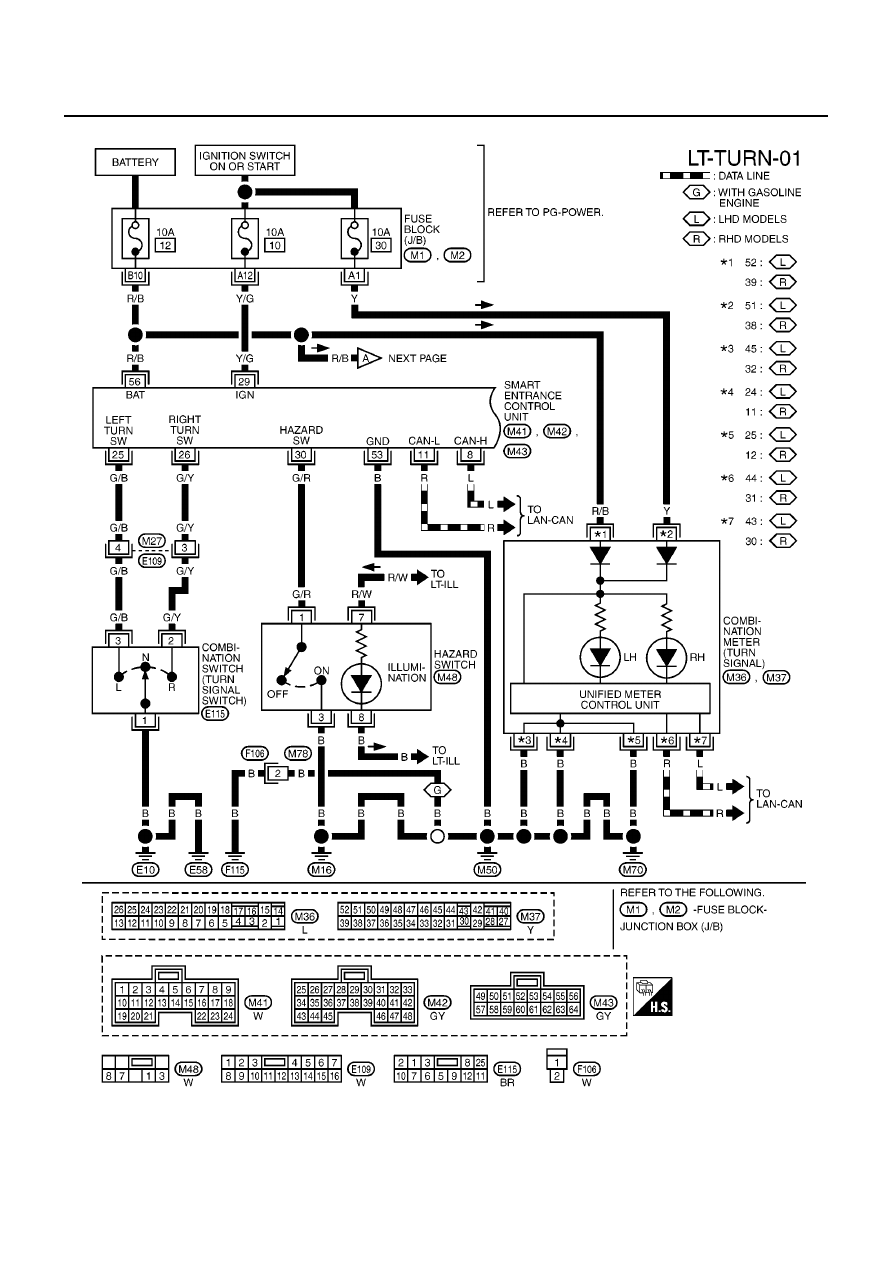

Wiring Diagram — TURN —

EKS009MQ

MKWA1101E

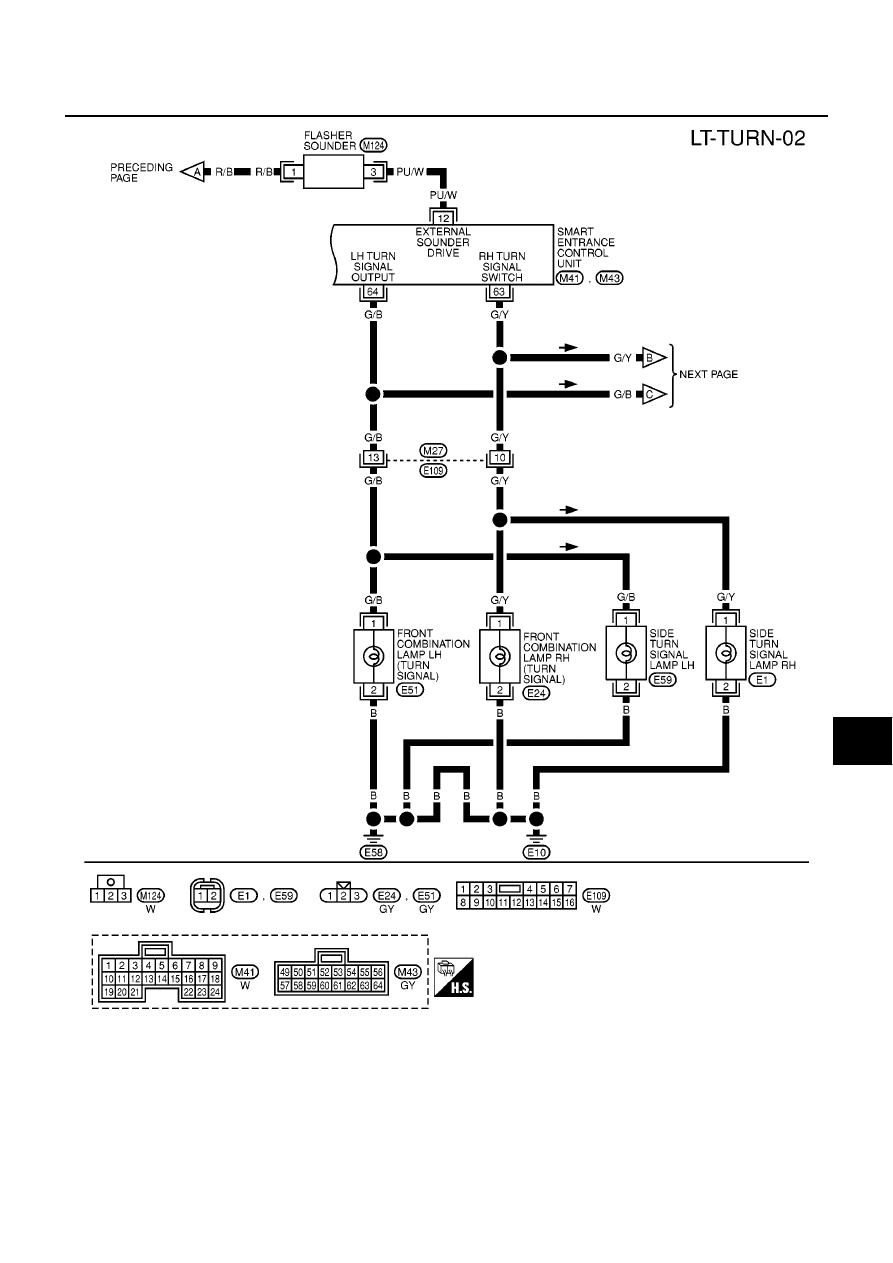

TURN SIGNAL AND HAZARD WARNING LAMPS

LT-51

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA0581E

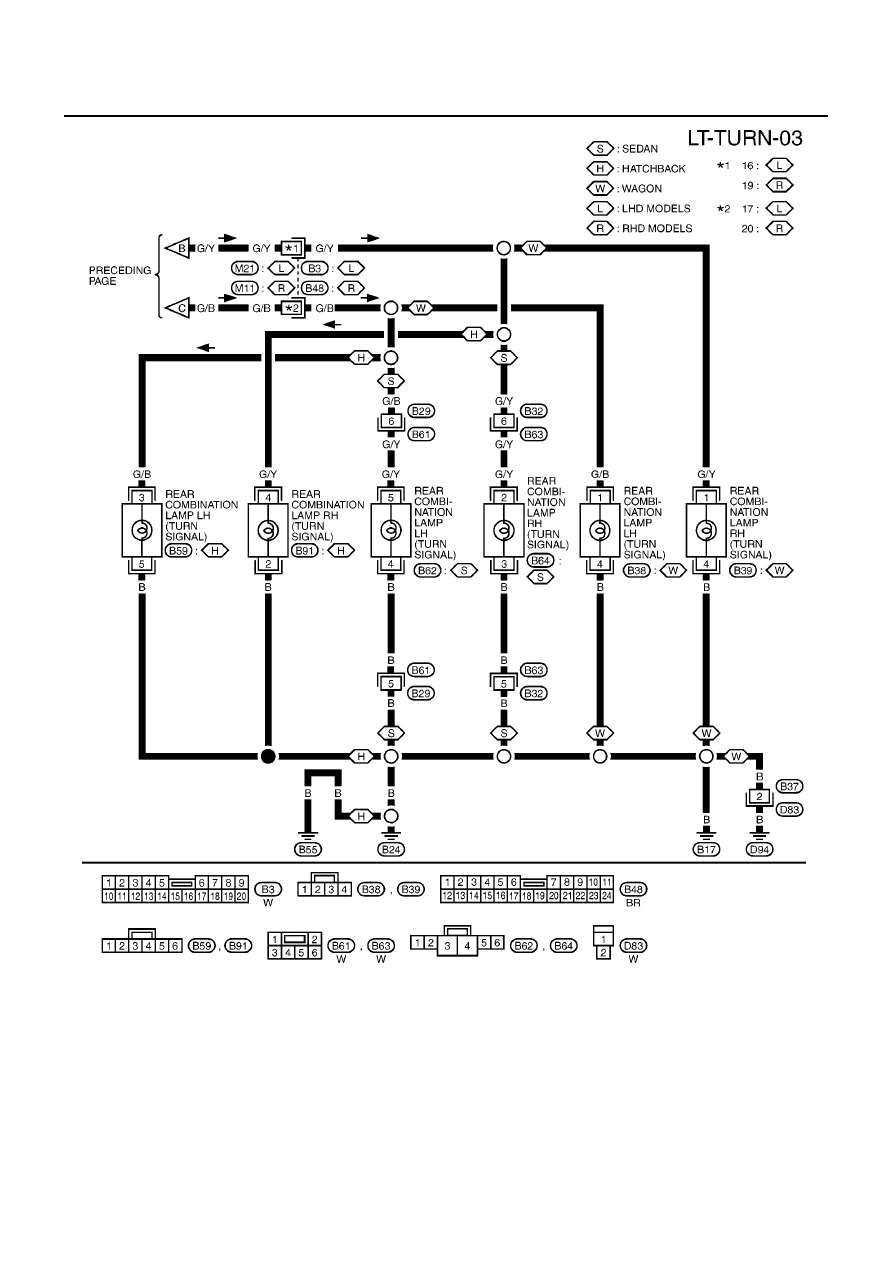

LT-52

TURN SIGNAL AND HAZARD WARNING LAMPS

MKWA1102E

TURN SIGNAL AND HAZARD WARNING LAMPS

LT-53

C

D

E

F

G

H

I

J

L

M

A

B

LT

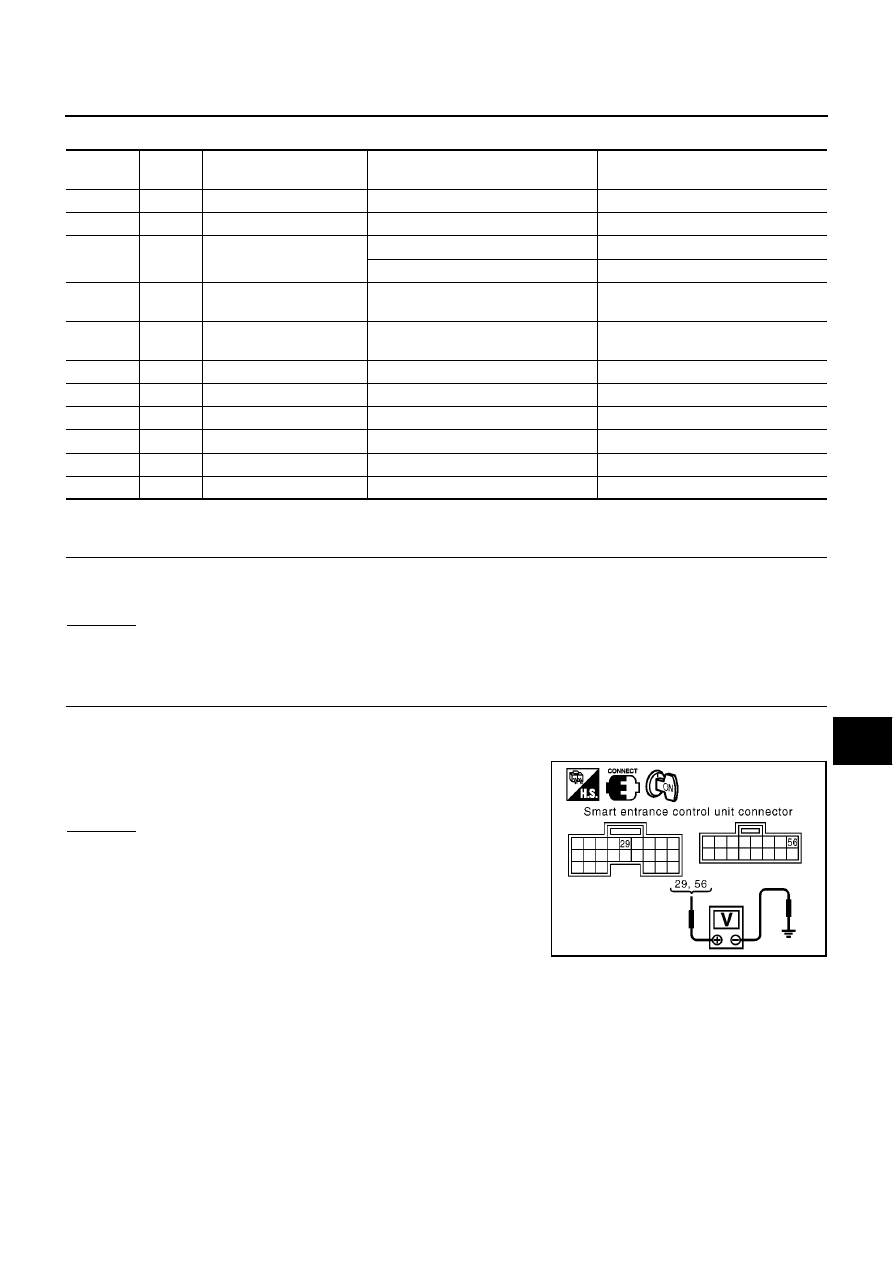

Terminal and Reference Valve for Smart Entrance Control Unit

EKS009MR

Turn Signal And Hazard Warning Lamp Do Not Operate

EKS009MS

1.

CHECK FUSE

Check 10A fuse [No. 10, located in fuse block (J/B)]

Check 10A fuse [No. 12, located in fuse block (J/B)]

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of problem before installing new fuse.

2.

POWER SUPPLY CIRCUIT CHECK

1.

Turn ignition switch ON.

2.

Check smart entrance control unit connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open or short between smart

entrance control unit and fuse.

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (V)

(Approx.)

8

L

CAN-H

11

R

CAN-L

12

PU/W

Flasher sounder

Triggered

Battery voltage

0

Battery voltage

Not triggered

Battery voltage

25

G/B

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

Left turn position

Battery voltage

0

26

G/Y

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

Right turn position

Battery voltage

0

29

Y/G

IGN power supply

Ignition switch (ON or START position)

Battery voltage

30

G/R

Hazard switch

Hazard switch: OFF

ON

Battery voltage

0

53

B

Ground

0

56

R/B

BAT power supply

Battery voltage

63

G/Y

RH turn output signal

Turn right ON

0

Battery voltage

0

64

G/B

LH turn output signal lamp

Turn left ON

0

Battery voltage

0

29 (Y/G) - Ground

: Battery voltage

56 (R/B) - Ground

: Battery voltage

MKIB0578E
