Nissan Qashqai. УСТАНОВКА ЦЕПИ ГРМ ДВИГАТЕЛЯ MR20DE

  Главная      Автомобили - Nissan     Nissan Qashqai (с 2007 года) - инструкция по эксплуатации

 поиск по сайту





















содержание   ..  261  262  263  264  265  266  267  268  269  ..







ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





УСТАНОВКА ЦЕПИ ГРМ ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

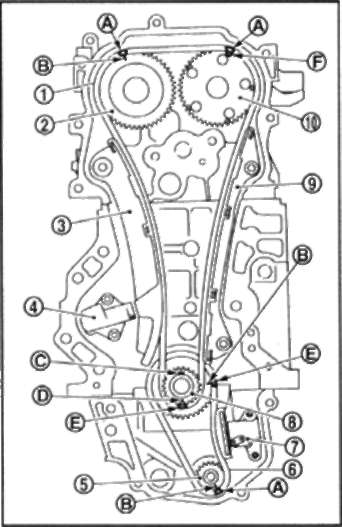

Примечание: На рисунке показано относительное расположение меток совмещения на цепях и на соответствующих звездочках после установки компонентов.

1. Убедитесь, что шпонка коленвала обращена прямо вверх.

2: Звездочка распредвала (выпуск)

3: Направляющая цепи ГРМ в месте изгиба

4: Натяжитель цепи ГРМ

5: Звездочка балансировочного блока

6: Цепь привода балансировочного блока

7: Натяжитель цепи привода балансировочного блока

8: Звездочка коленвала

9: Направляющая натяжителя цепи ГРМ

10: Звездочка распредвала (впуск)

А: Метка совмещения (звено темно-синего цвета)

В: Метка совмещения (выбита)

С: Шпонка коленвала (обращена прямо вверх)

D: Метка совмещения (выбита)

Е: Метка совмещения (звено оранжевого цвета)

Р. Метка совмещения (наружная канавка*)

* На периферии звездочки распредвала впускных клапанов имеются две канавки. Более широкая является меткой совмещения.

2. Если снималась направляющая натяжителя цепи ГРМ (со стороны передней крышки), установите ее в переднюю крышку.

Внимание: Убедитесь, что компоненты вошли в зацепление по звуку или по ощущению.

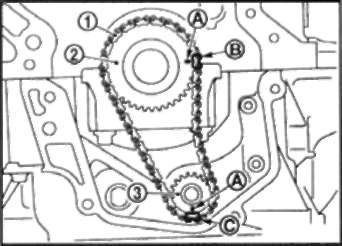

3. Установите звездочку коленвала (2), звездочку балансировочного блока (3) и цепь привода балансировочного блока (1).

В: Метка совмещения (звено оранжевого цвета)

С: Метка совмещения (звено темно-синего цвета)

• Выполните установку, совместив метки на всех звездочках и на цепи привода балансировочного блока.

• Если метки не совмещаются, слегка проверните уравновешивающий вал и совместите.

Внимание: Убедитесь, что метки совмещения на звездочках не сместились после установки цепи привода балансировочного блока.

4. Зафиксируйте уравновешивающий вал за шестигранную часть (19,0 мм) (А) и затяните болт звездочки балансировочного блока.

 width=: Перед двигателя

Внимание:

• Фиксируйтевалбалансировочного блока за шестигранную часть.

• Не ослабляйте болт звездочки балансировочного блока, натягивая цепь привода балансировочного блока.

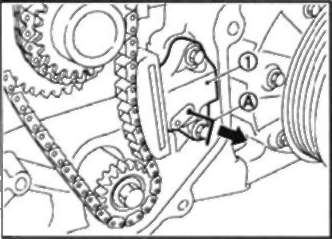

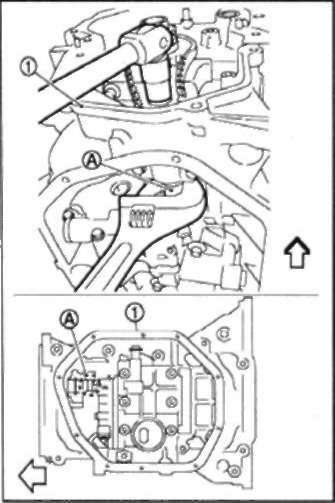

5. Установите натяжитель цепи привода балансировочного блока (1).

• Вдавите плунжер и удерживайте его в нажатом состоянии при помощи стопорного штифта (А), установите натяжитель.

 width=) стопорный штифт.

• Еще раз убедитесь, что метки совмещения на цепи привода балансировочного блока и на звездочках не сместились.

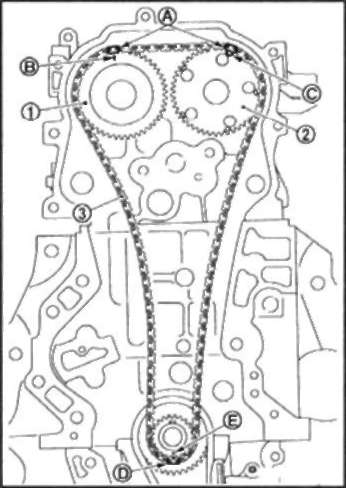

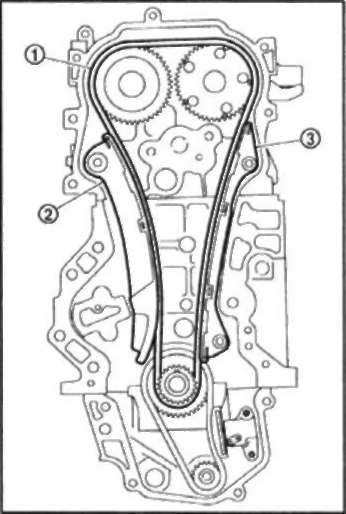

6. Совместите метки на каждой звездочке и цепи ГРМ.

2: Звездочка распредвала (впуск)

3: Цепь ГРМ

А: Метка совмещения (звено темно-синего цвета)

В: Метка совмещения (выбита)

С: Метка совмещения (наружная канавка*)

D: Метка совмещения (звено оранжевого цвета)

Е: Метка совмещения (выбита)

* На периферии звездочки распредвала впускных клапанов имеются две канавки. Более широкая является меткой совмещения.

• Если метки не совмещаются, слегка проверните распредвал, взявшись за шестигранную часть, и совместите.

Внимание: Убедитесь, что метки совмещения на звездочках не сместились после установки цепи ГРМ.

7. Установите направляющую натяжителя цепи ГРМ (3) и направляющую цепи в месте изгиба (2).

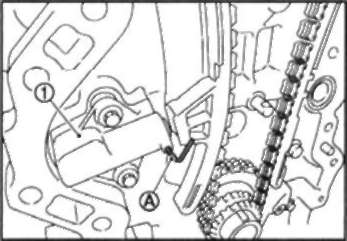

8. Установите натяжитель цепи ГРМ (1).

• Вдавите плунжер и удерживайте его в нажатом состоянии при помощи стопорного штифта (А), установите натяжитель.

9. Еще раз убедитесь, что метки совмещения на звездочках и цепи ГРМ не сместились.

10. Запрессуйте передний сальник. См. ниже.

11. Установите переднюю крышку следующим образом:

a. Вставьте новое кольцевое уплотнение в блок цилиндров.

Внимание: Не допускайте смещения кольцевого уплотнения.

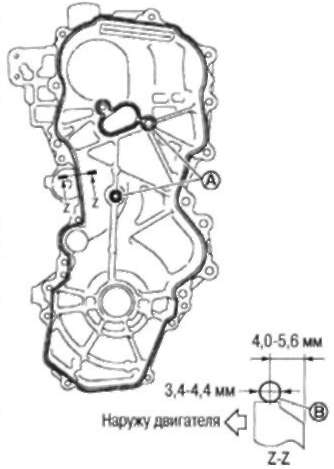

b. Нанесите герметик (В) непрерывной полоской при помощи шприца (подходящий специнструмент) на переднюю крышку, как показано на рисунке.

• Пользуйтесь фирменным гермети-ком или эквивалентным

с. Убедитесь, что метки на цепи привода ГРМ и звездочках все еще совмещены. Затем установите переднюю крышку.

Внимание:

• Убедитесь, что кольцевое уплотнение вставлено в блок цилиндров правильно.

• Не повредите передний сальник о передний торец коленвала.

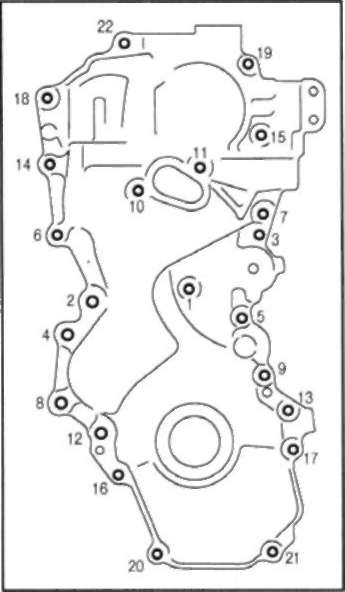

d. Установите переднюю крышку и затяните крепежные болты 8 порядке, указанном цифрами на рисунке.

Мб: № 1

М10: №№6,7, 10, 11, 14

М12: №№2,4,8, 12

М8: За исключ. указанных выше

Внимание: Установку следует выполнить в течение 5 минут после нанесения герметика.

е. После затяжки болтов подтяните их с требуемым моментом в порядке, указанном цифрами на рисунке.

Внимание: Удалите излишек герметика, выступившего на поверхности.

12. Установите шкив коленвала следующим образом:

a. Напрессовывая шкив коленвала пластиковым молотком, наносите удары по центральному участку (не по окружности).

Внимание: Устанавливайте шкив коленвала,не повредив кромку переднего сальника.

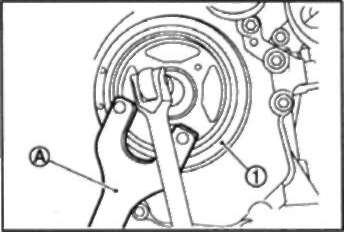

b. Зафиксируйте шкив коленвала (1) держателем шкива (А) (подходящий специнструмент).

d. Затяните болт шкива коленвала.

 width= : 68,6 Н»м (7,0 кг-м)

e. ПолностьюослабьтедоОН-м(Окг-м).

f. Затяните болт шкива коленвала.

 width=: 29,4 Н»м (3,0 кг-м)

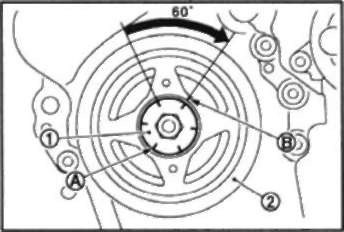

9. Нанесите метку краской (В) на шкив коленвала (2) напротив любой из шести угловых меток (А) на фланце (1) болта шкива коленвала.

• Контролируйте угол затяжки по угловым меткам.

i. Проверните шкив коленвала по часовой стрелке от руки и убедитесь, что он вращается свободно.

13. После этой операции установка выполняется в порядке, обр. снятию.









ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

Проверка утечек

• Перед запуском двигателя проверьте уровень масла / жидкостей, включая охлаждающую жидкость двигателя и моторное масло. Если уровень ниже нормы, долейте и доведите до требуемого уровня. См. главу ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

• Проверьте, нет ли утечек топлива следующим образом:

-Поверните ключ зажигания в положение «ON» (не запуская двигатель). Создав давление в топливопроводах, проверьте, нет ли утечек топлива на стыках.

- Запустите двигатель. Увеличивая обороты двигателя, снова проверьте, нет ли утечек топлива на стыках топливопроводов.

• Дайте поработать двигателю и проверьте, нет ли необычного шума или вибрации.

Примечание: Если гидравлическое давление внутри натяжителя цепи ГРМ падает после снятия/установки, в результате провисания в направляющей может возникать глухой стук при запуске двигателя и сразу же после него. Однако, это не указывает на неисправность. Стук прекратится после подьема гидравлического давления.

• Хорошо прогрейте двигатель и убедитесь, что нет утечек топлива или масла / жидкостей, включая охлаждающую жидкость двигателя и моторное масло.

• Выпустите воздух из трубок и шлангов соответствующих систем, например, системы охлаждения.

• После того, как двигатель охладится, снова проверьте уровень масла/ жидкостей, включая охлаждающую жидкость двигателя и моторное масло. При необходимости долейте и доведите до требуемого уровня.

Таблица проверок

Компонент

Перед запуском двигателя

При работающем двигателе

После остановки двигателя

Охлаждающая жидкость двигателя

Уровень

Утечка

Уровень

Моторное масло

Уровень

Утечка

Уровень

Прочие масла и жидкости*

Уровень

Утечка

Уровень

Топливо

Утечка

Утечка

Утечка

*Жидкость для МКП, АКП, вариатора, гидроусилителя рулевого управления, тормозная жидкость и т.д.
