4.5.16.

Клапан контрольного вывода пневмосистемы скрепера МоАЗ-6014

Конструкция клапана контрольного вывода приведена на рис.63 Для измерения давления или отбора сжатого воздуха отвернуть пластмассовый колпачок 3 и навернуть на клапан наконечник шланга. При этом конический клапан 4, прижимаемый пружиной 5 к седлу открывается и воздух через отверстие внутри него поступает в шланг.

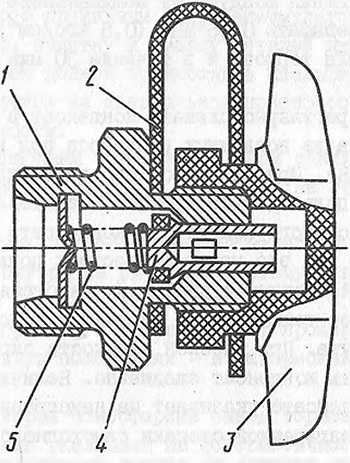

Рис.63. Клапан контрольного вывода:
I - корпус; 2 - петля; 3 - колпачок; 4‘- клапан; 5 - пружина

4.5.17.

Воздухопровода пневмосистемы скрепера МоАЗ-6014

Все звенья пневмосистемы соединены воздухопроводами при помощи специальной арматуры. Неподвижные агрегаты соединены стальными или медными воздухопроводами, а подвижные - резиновыми рукавами с металлическими заделками.

В процессе эксплуатации следует периодически проверять герметичность и затяжку резьбовых соединений воздухопроводов.
