Коробка золотниковая рулевого управления скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Золотниковая коробка установлена на опоре гидроцилиндров поворота
седельно-сцепного устройства тягача и предназначена для изменения
направления потоков рабочей жидкости, поступающих в рабочие полости
бустеров, когда они меняют направление движения в положениях мертвых
точек.
Золотниковая коробка состоит из корпуса 3 (рис.37), в котором
установлены два золотника 5.
Во фланцы переднего торца корпуса установлены вилки 14, которые шарнирно
соединены с коленчатыми рычагами тяг переключения золотниковой коробки.
Высокая точность изготовления и подбор по зазору при сборке пар корпус
золотниковой коробки - золотник обеспечивают их надежную работу.
Не допускается нарушать комплектность и менять местами золотники этих
пар.
Герметичность золотниковой коробки достигается при помощи резиновых
уплотнительных колец и медных шайб.

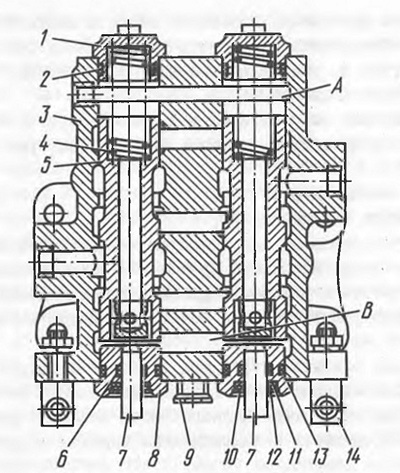

Рис.37. Коробка золотниковая:
1,8 - крышки задняя и передняя; 2,6,13 - кольца уплотнительные;
3 - корпус; 4 - пружина; 5 - золотник; 7 - толкатель;
9 - пробка; 10 - скребок; II - кольцо стопорное; 12 - грязесъемник; 14 -
вилка; А и В - полости рабочие
4.4.6. Бустеры рулевого управления скрепера
МоАЗ-6014 и тягача МоАЗ-6442
На самоходном скрепере установлены два бустера, левый и правый, которые
шарнирно соединены головками штоков со стойкой полуприцепного агрегата,
а задними крышками - с проушинами опоры цилиндров седельно-сцепного
устройства.
Устройство бустера показано на рис.38.
При сборке бустеров необходимо:
- установить защитные фторопластовые шайбы 3 в канавки поршня .6 с обеих
сторон уплотнительных резиновых колец 4;
- установить защитные фторопластовые шайбы 17 в канавки передней крышки
10 со стороны проушины штока 13.

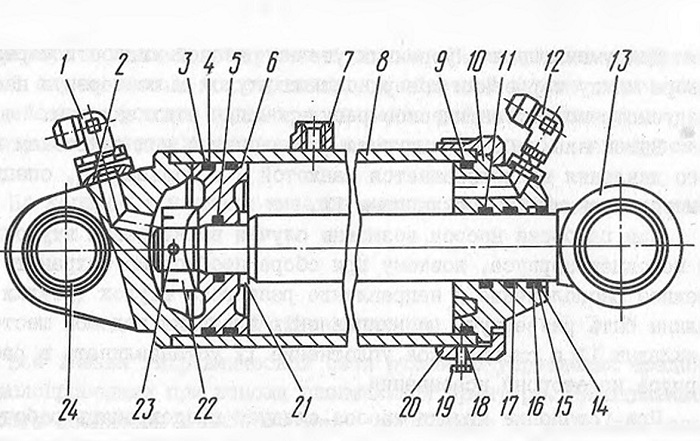

Рис.38. Бустер:
1,12 - фланцы задней и передней крышек; 2,4,5,9,11 - кольца
уплотнительные; 3,17 - шайбы защитные; 6 - поршень; 7 - бонка;
8 - труба с крышкой; 10 - крышка передняя; 13 - шток;
14 - кольцо стопорное; 15 - скребок; 16 - грязесъемник;
18 - вкладыш; 19 - болт; 20 - гайка накидная; 21 - кольцо упорное; 22 -
гайка прорезная; 23 - шплинт; 24 - втулка
