Mitsubishi Lancer Evolution 8. Manual - part 13

EQUIPMENT - EXTERIOR LIGHTS AND COMBINATION METER

7-2

Speedometer

Evolution logo

AAC211335

Exterior lights

• The appearance of the headlights has been improved by darkening the entire inside of the light except for the reflector.
• The appearance of the rear combination lights has been improved by making the outer lenses clear (the colour of the turn

signal light is amber) and by darkening the entire inside of the light except for the reflector.

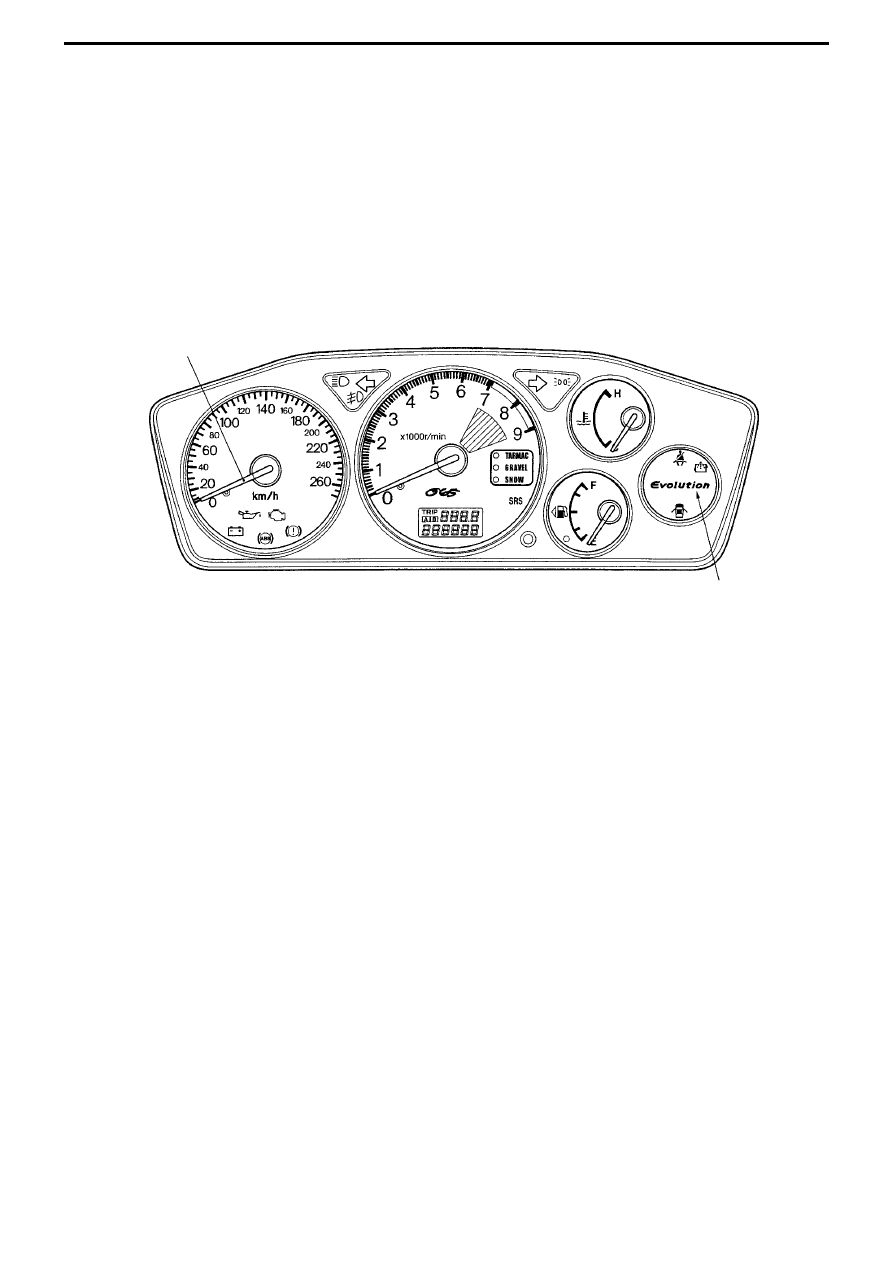

Combination Meter

The combination meter has been changed as follows.
• The maximum scale of the speedometer is now 270k.p.h.. The tachometer operates at about 180k.p.h. in the same way as

the original.

• The Evolution logo has been adopted.

Construction Diagram

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-3

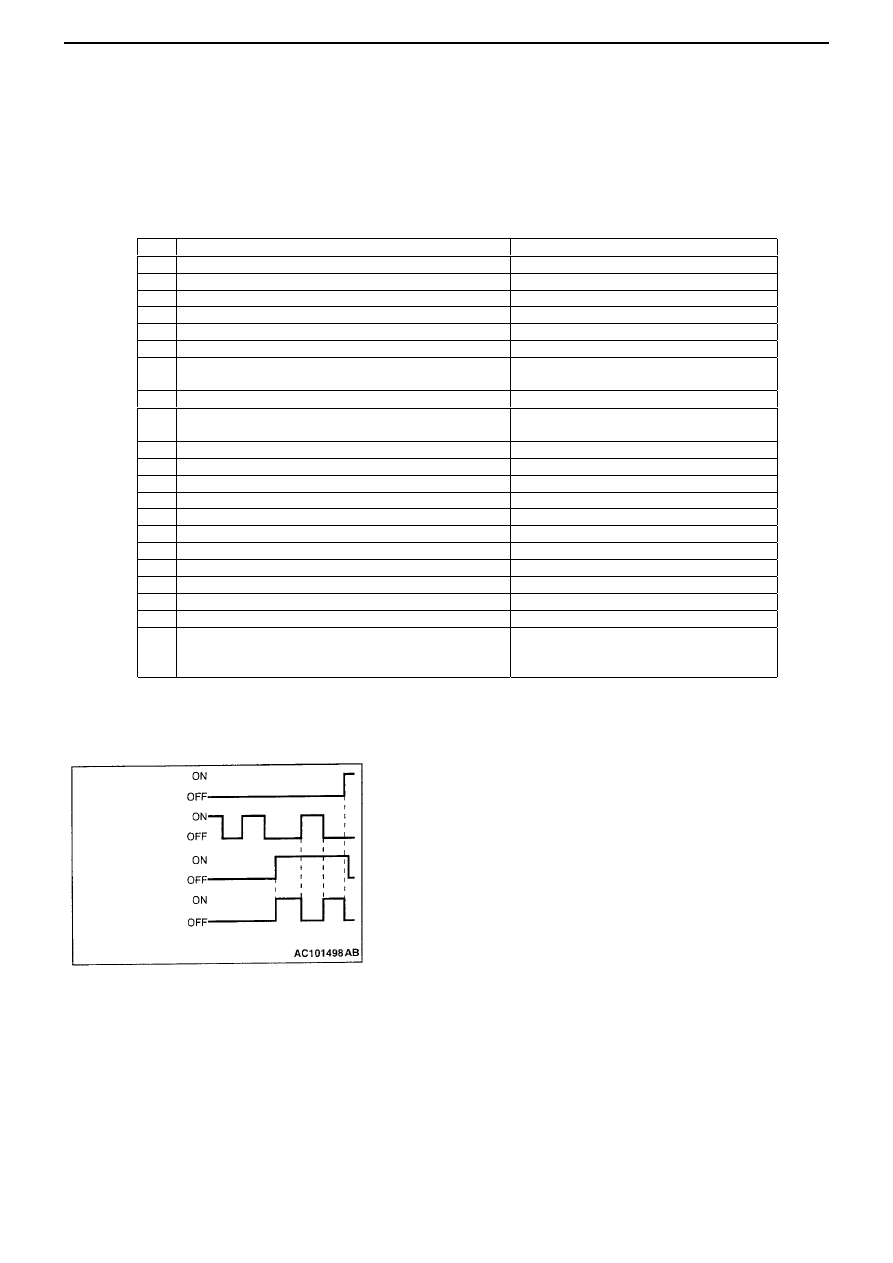

Smart Wiring System (SWS)

General Information

The SWS version has changed (changed from the original Ver. 0 to Ver. 3)

Functions and controls of SWS ECUs

The following functions are controlled by the SWS ECUs

Ignition key still inserted reminder function

If the driver’s door is opened when the ignition key is still in the
ignition key cylinder (Ignition switch OFF), the buzzer will sound
intermittently to warn that the ignition key is still inserted.

No.

Function

Control ECU

1

Ignition key still inserted reminder function

ETACS-ECU, column switch

2

Light still ON reminder function

ETACS-ECU

3

Door not properly closed reminder function

ETACS-ECU, column switch

4

Turn signal light operation sound function

ETACS-ECU

5

Multi centre display operation sound function

ETACS-ECU, multi centre display

6

Central door lock control function

ETACS-ECU

7

Multi mode keyless entry function

ETACS-ECU, electric window main
switch, sunroof motor assembly

8

Keyless entry hazard feedback function

ETACS-ECU

9

Electric window timer function

ETACS-ECU, electric window main
switch

10

Sunroof timer function

ETACS-ECU, sunroof motor assembly

11

Windscreen wiper and washer control function

ETACS-ECU, front ECU, column switch

12

Rear wiper and washer control function

ETACS-ECU, column switch

13

Electric retractable door mirror control function

ETACS-ECU

14

Ignition key cylinder illumination light control function

ETACS-ECU

15

Headlight auto-cut control function

ETACS-ECU, front ECU, column switch

16

Fog light control function

ETACS-ECU, front ECU, column switch

17

Flasher timer control function

ETACS-ECU, column switch

18

Dimmer type interior light function

ETACS-ECU

19

Interior light auto-cut function

ETACS-ECU

20

Security alarm function

ETACS-ECU

21

Adjustment function

ETACS-ECU, column switch, electric
window main switch, sunroof motor
assembly

Ignition switch (IG1)

Key
reminder
switch

(Key
removed)
(Key still
inserted)

Driver’s
door

(Open)
(Closed)

Buzzer
output

(Sounds)

(Does not
sound)

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-4

Tail lights, fog lights
or headlights

(Key

removed)

(Key still

inserted)

(Open)

(Closed)

(Sounds)

(Does not

sound)

Ignition switch
(1G1)

Door
switch

Driving

Buzzer
output

(Sounds)

(Key still
inserted)

(Key
removed)

Turn signal
light switch
(RH)

Turn signal
light (RH)

Turn signal
light switch
(LH)

Turn signal
light (LH)

Hazard light
switch (LH)

Hazard

Light

Buzzer output

(Sounds)

(Does not
sound)

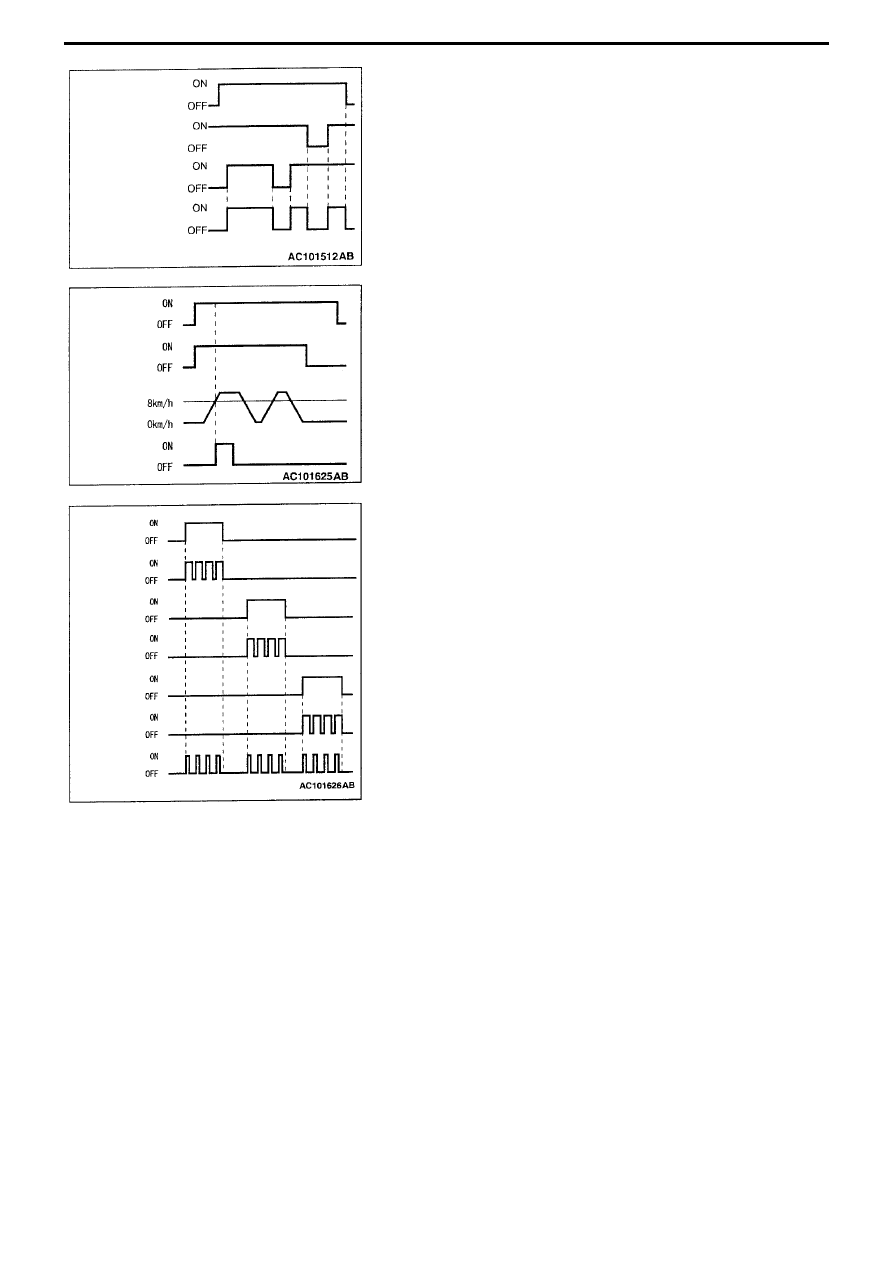

Light still ON reminder function

If the ignition key is still in when the driver’s door is opened and a tail
light, fog light or headlight is ON, a buzzer will sound continuously to
warn that a light is on. However, the buzzer will not sound if the tail light,
fog light or headlight is turned off by the auto-cut function

Door not properly closed reminder function (Initial setting:
Function ON)

If the speed exceeds 8 k.p.h. when the door is not properly closed, the
“door not properly closed reminder function” light will flash four times
and a buzzer will sound four times to warn the driver that the door is not
properly closed.
Note
The “door not properly closed reminder function” ON/OFF can be
adjusted by the adjustment function. (Refer to Page 7-17)

Turn signal light operation sound function

The ETACS-ECU buzzer sounds in synchronization with the flashing of
the turn signal light and hazard light.

Note
The turn signal light operation noise function ON/OFF can be adjusted
by the adjustment function.

Multi centre display operation noise function

A buzzer sounds when there is a signal from the multi centre display.

Key still in
reminder
switch

Driver’s
door
switch

Buzzer
output

(Does not
sound)

EQUIPMENT - SMART WIRING SYSTEM (SWS)

7-5

Lock switch

Unlock switch

Lock relay output

Lock relay output

0.25 seconds

Keyless entry
transmitter switch

Lock relay output

Unlock relay output

Hazard light
Lock relay
output

ON

OFF

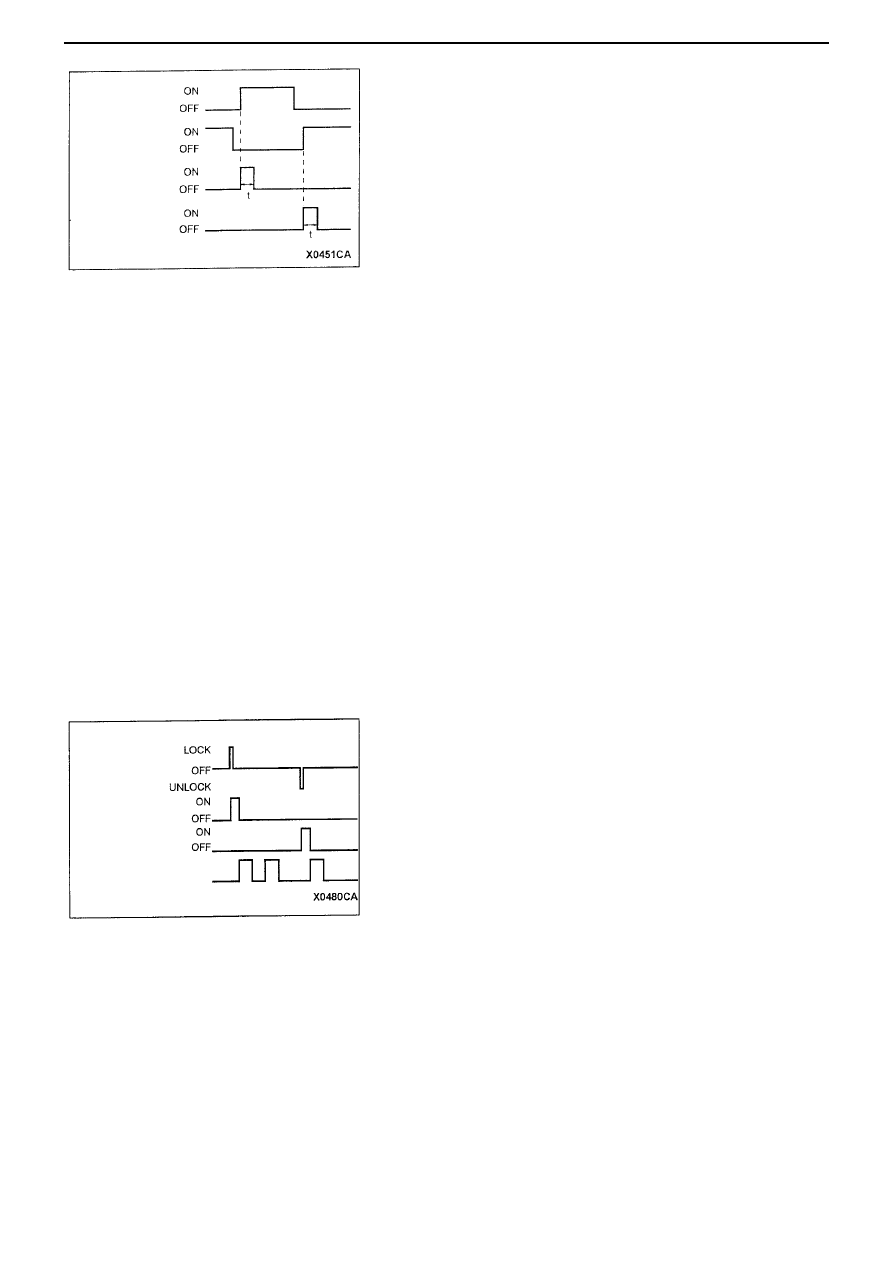

Central door lock control function

When the driver’s door is locked (the lock switch is turned ON after the
unlock switch in the driver’s door actuator is turned OFF), the ETACS-
ECU will activate the lock relay output for 0.25 seconds and lock all the
doors. Next, when the driver’s door is unlocked (after the unlock switch
in the driver’s door actuator is turned ON, the lock switch is turned
OFF), the ETACS-ECU will activate the lock relay output for 0.25
seconds and unlock all the doors.

Multi mode keyless entry function (Initial Setting: Close activation
only ON)

Locking, unlocking, electric windows, sunroof and door mirror can all be
operated by a keyless entry transmitter.
Please refer to the May 2005 New Model Instruction Manual (No.
1036K00) regarding activation.

Note
Electric window and sunroof activation ON or OFF can be adjusted by
the adjustment function. (Refer to Page 7-17)

Keyless entry hazard feedback function (Initial setting: Both the
lock and unlock functions ON)

A hazard feedback function has been installed to enable easy
confirmation of lock and unlock activation even in the daytime.
When the lock signal is entered from the keyless entry transmitter to the
ETACS-ECU,
all doors will be locked and the hazard light will reduce by 2, and when
the unlock signal is entered, all doors will be unlocked and the hazard
light will reduce by 1.
Note
This function can be disabled by the adjustment function. (Refer to
Page 7-17)
