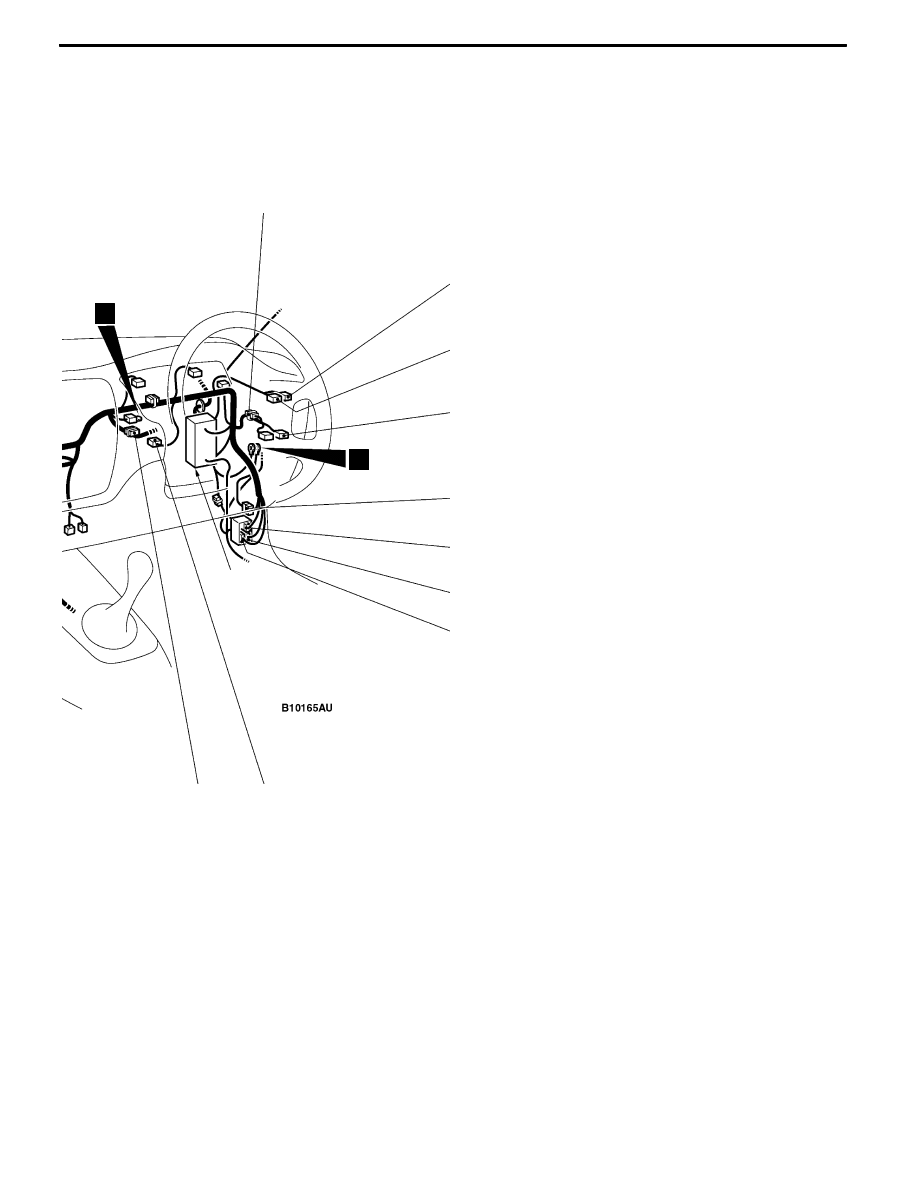

WIRING HARNESS CONFIGURATION DIAGRAMS

C-101

C-142

C-138

C-137

C-110

C-111

C-146

C-112

C-102

C-103

2

7

J/B

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

B-27

C-130 (25)

Instrument panel wiring harness and

control wiring harness combination

C-131 (6)

Blower switch

C-132 (3)

Front wiring harness (LH) and instrument

panel wiring harness combination

C-133 (13)

Instrument panel wiring harness and floor

wiring harness (LH) combination

C-134 (11-GR) Instrument panel wiring harness and floor

wiring harness (LH) combination

C-135 (25)

Front wiring harness (LH) and instrument

panel wiring harness combination

C-136 (16)

Front wiring harness (LH) and control

wiring harness combination

C-137 (6)

Fog lamp switch

C-138 (11-GR) Remote controlled mirror switch

C-141 (1)

Roof antenna

C-142 (6)

ACD mode changeover switch

C-146 (9-GR) Instrument panel wiring harness and floor

wiring harness (RH) combination

C-147 (11)

Instrument panel wiring harness and

control wiring harness combination

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector colour code

B:Black

Y:Yellow

L:Blue

G:Green

R:Red

BR:Brown

V:Violet

O:Orange

GR:Gray

None: Milk white

Connector

symbol

-201

thru

-230

C

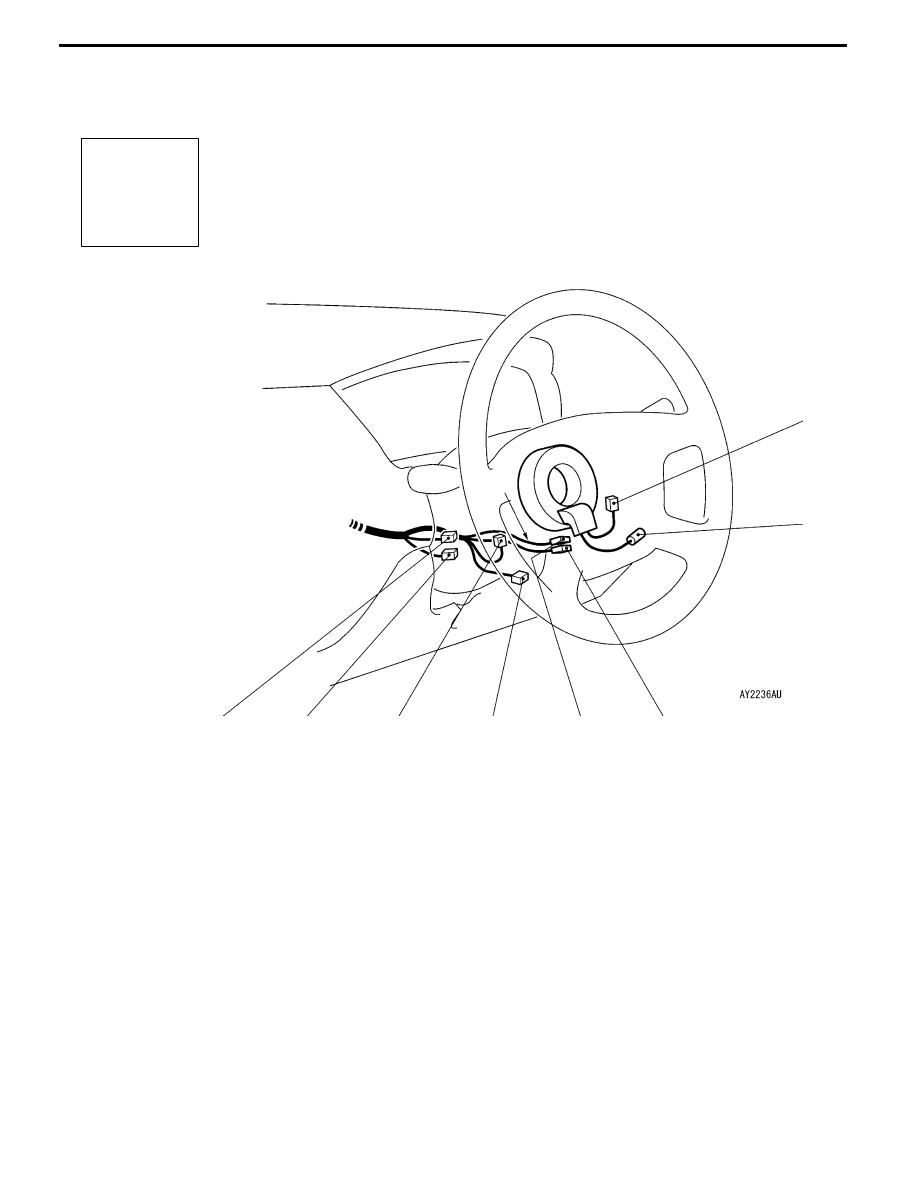

STEERING COLUMN

C-201

C-207

C-206

C-202

C-203

C-230

C-204

C-205

Y

B-28

R.H. drive vehicles

C-201 (6)

Ignition switch

C-202 (7)

Key reminder switch

C-203 (10)

Column switch

C-204 (2-Y)

Clock spring <SRS>

C-205 (4)

Clock spring <SRS>

C-206 (1)

Horn switch <SRS>

C-207 (2)

Air bag module (squib) <Driver’s side>

C-208 (13)

Instrument panel wiring harness and J/B

combination

C-209 (14)

Instrument panel wiring harness and J/B

combination

C-210 (6)

Instrument panel wiring harness and J/B

combination

C-211 (1-B)

Instrument panel wiring harness and J/B

combination

C-213 (28)

Instrument panel wiring harness and J/B

combination

WIRING HARNESS CONFIGURATION DIAGRAMS

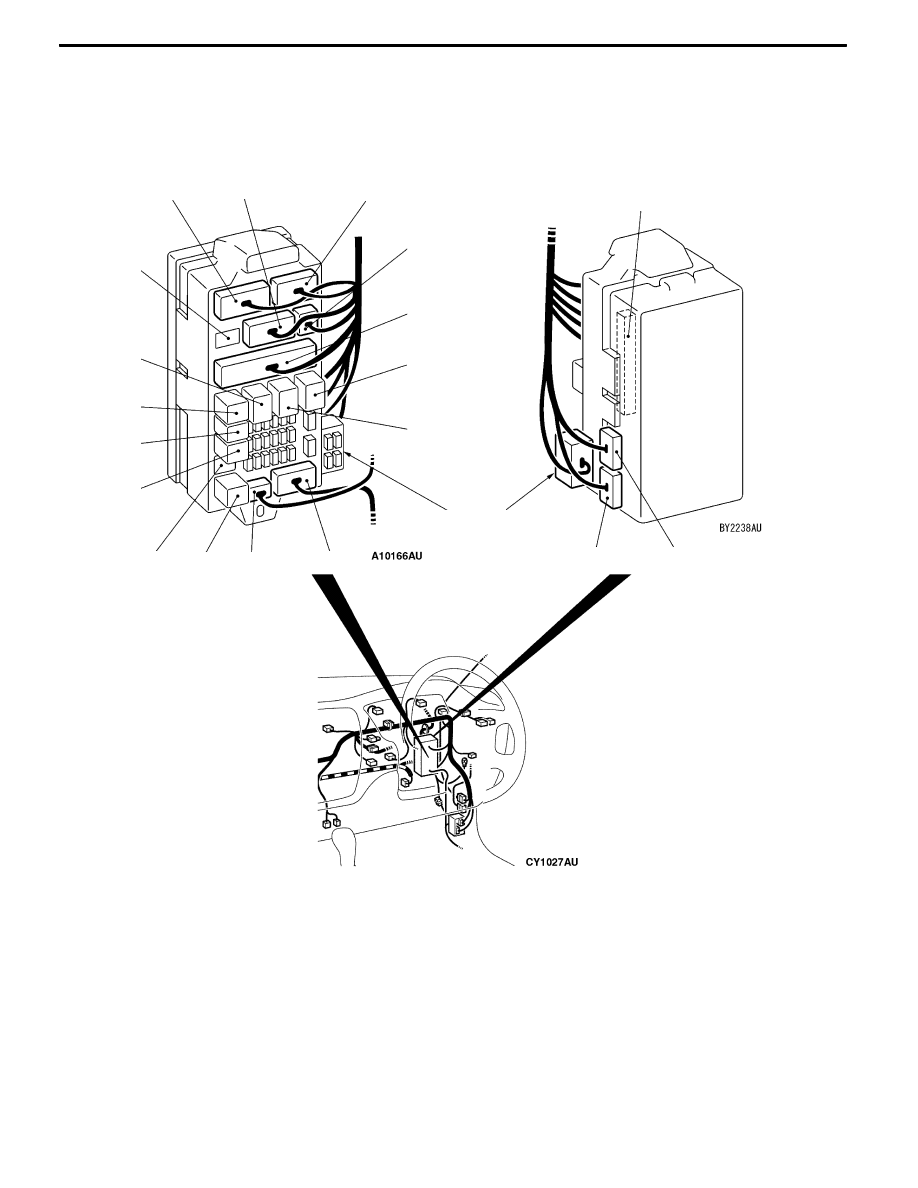

JUNCTION BLOCK

(Front view)

(Rear view)

Dedicated fuse

C-226

C-208

C-209

C-210

C-211

C-213

C-214

C-215

C-227

C-228

C-217

C-218

C-219

C-220

C-222

C-221

C-223

C-224

C-225

B-29

C-214 (5)

Defogger relay

C-215 (5)

Blower relay

C-217 (15)

Floor wiring harness (RH) and J/B

combination

C-218 (3)

Roof wiring harness (RH) and J/B

combination

C-219 (4)

Rear fog lamp relay

C-220 (4)

No connection

C-221 (4)

Fuel pump relay 2

C-222 (4)

Intercooler water spray relay

C-223 (4)

Fuel pump relay 1

C-224 (5)

Power window relay

C-225 (2)

No connection

C-226 (20)

ETACS-ECU

C-227 (24)

ETACS-ECU

C-228 (24-GR) ETACS-ECU

C-230 (5)

Steering wheel sensor

WIRING HARNESS CONFIGURATION DIAGRAMS

Connector

symbol

D

D-23

D-22

D-21

D-20

D-19

D-18

D-34

D-15

D-33

D-32

D-30

D-29

D-06

D-05

D-04

D-03

D-02

D-26

D-01

Y

B-30

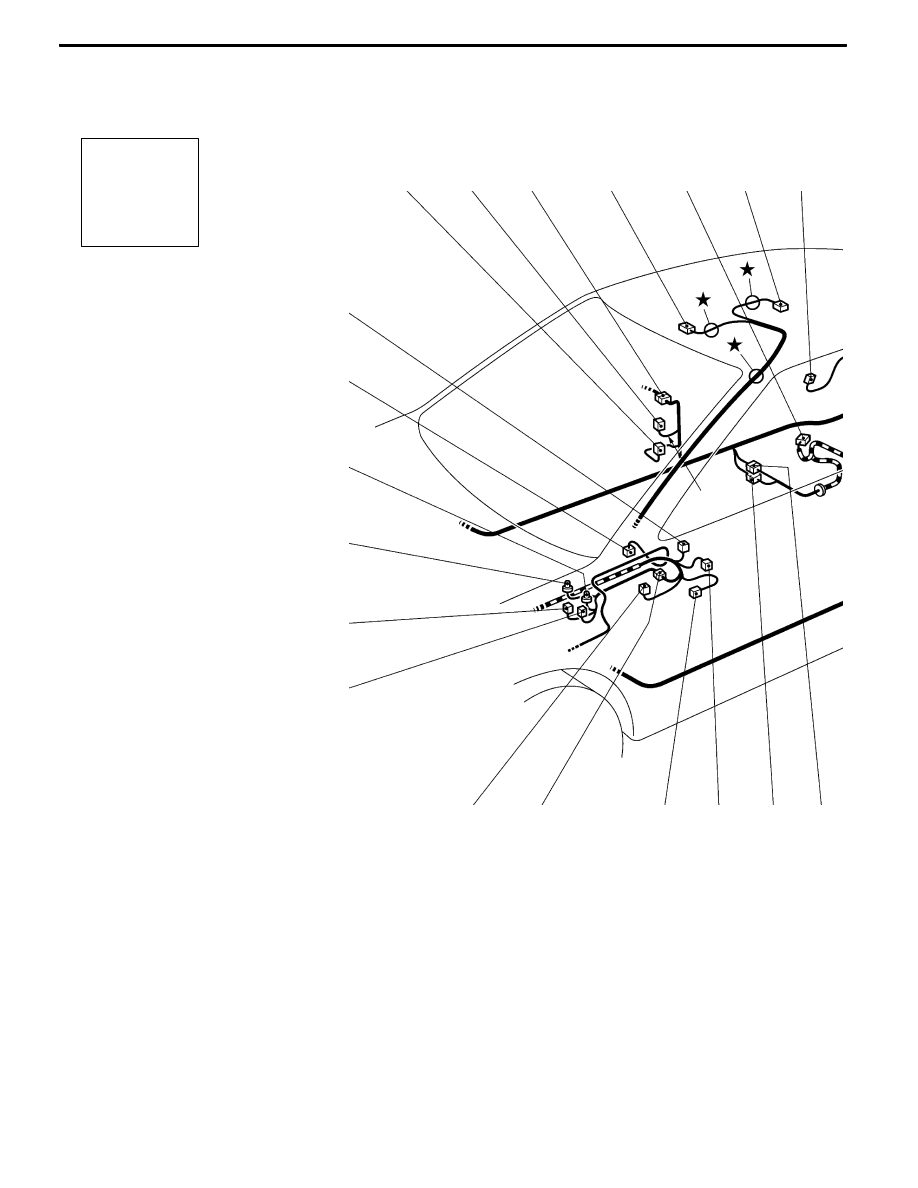

FLOOR AND ROOF

L.H. drive vehicles

D-01 (3)

Door switch (Front: RH)

D-02 (8)

Floor wiring harness (RH) and rear door

wiring harness (RH) combination

D-03 (2)

Room lamp

D-04 (2-B)

Wheel speed sensor (Rear: RH)

<ABS, ACD>

D-05 (2-GR)

Rear room lamp

D-06 (3)

Door switch (Rear: RH)

D-08 (3)

Door switch (Rear: LH)

D-09 (5-GR)

Fuel pump and fuel gauge unit (Main)

D-10 (2-B)

Wheel speed sensor (Rear: LH)

<ABS, ACD>

D-12 (8)

Floor wiring harness (LH) and rear door

wiring harness (LH) combination

D-13 (3)

Door switch (Front: LH)

D-15 (4)

Instrument panel wiring harness and

console wiring harness combination
