TC001-18-01H

INTRODUCTION TO M-MDS
06 - Making DataLogger Recordings






Activity 06- Page 5

Activity 06
(Continued)

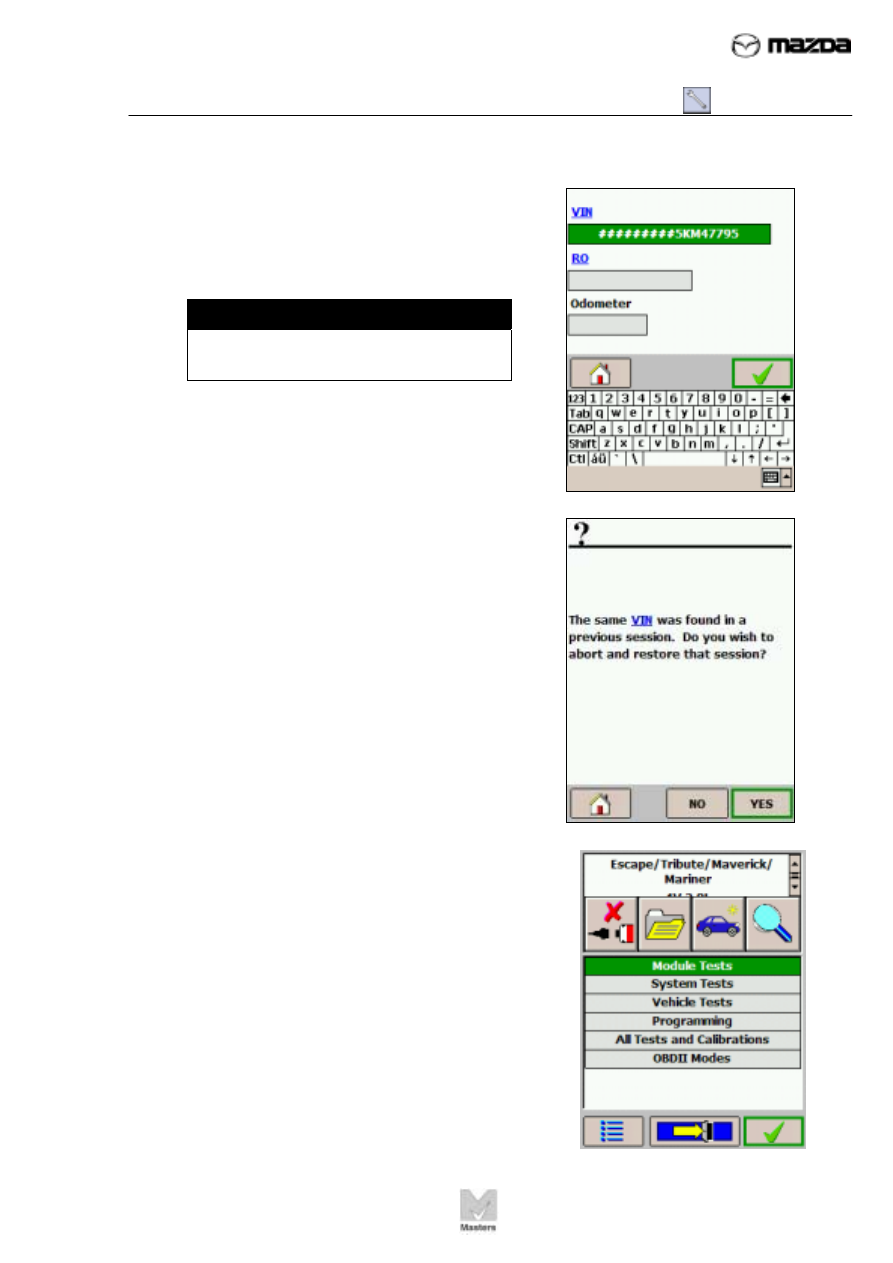

10.  If desired, leave the fields empty or tap data

into any of the fields, then tap tick.
















11.  If this screen displays, tap NO.














12. Tap

Module Tests if it is not highlighted, then

tap tick.














NOTE

This is an optional screen and you
may not see it.

TC001-18-01H

INTRODUCTION TO M-MDS
06 - Making DataLogger Recordings






Activity 06- Page 6

Activity 06
(Continued)

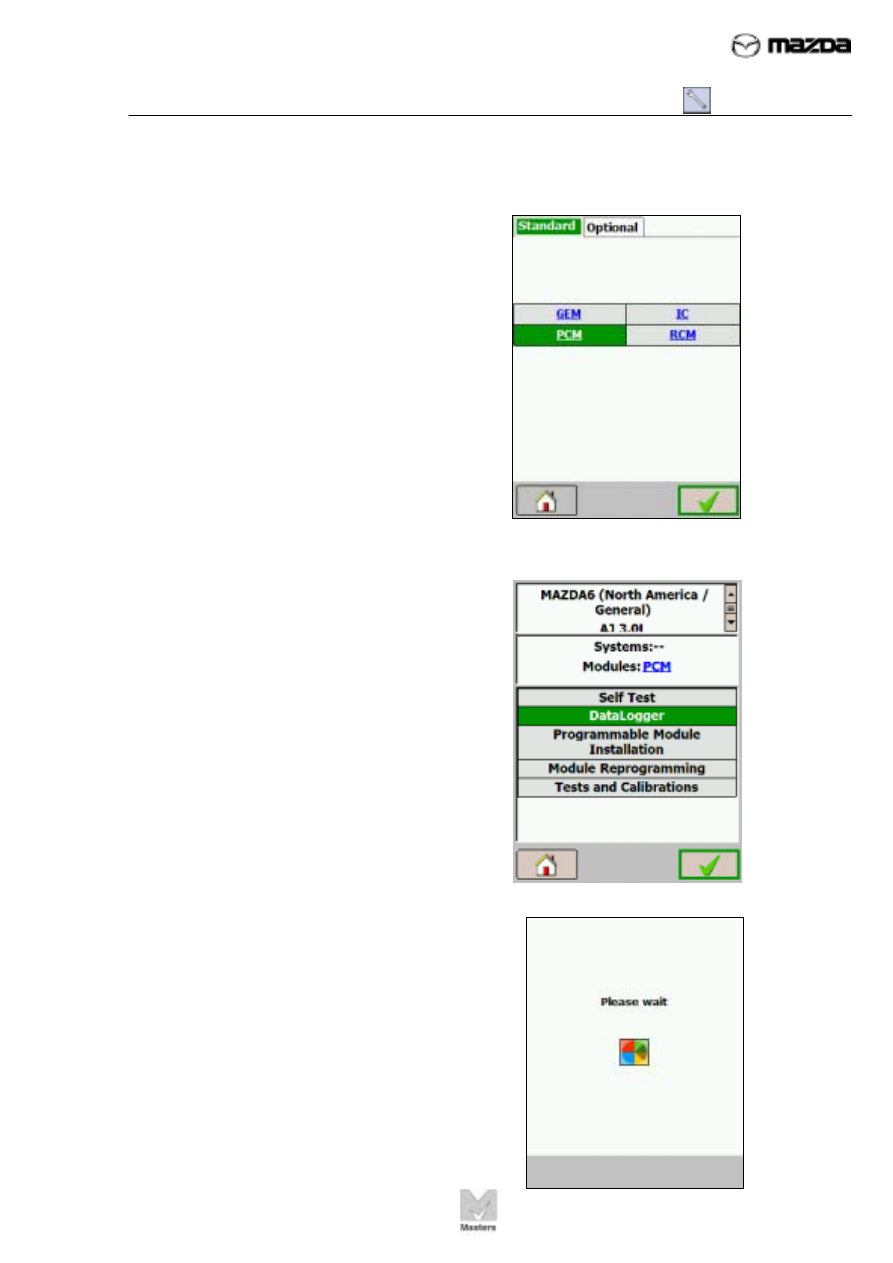

13. Tap

tick.














14. Tap

Data Logger, then tap tick.















15.  This screen flashes on then off.












TC001-18-01H

INTRODUCTION TO M-MDS
06 - Making DataLogger Recordings






Activity 06- Page 7

Activity 06
(Continued)

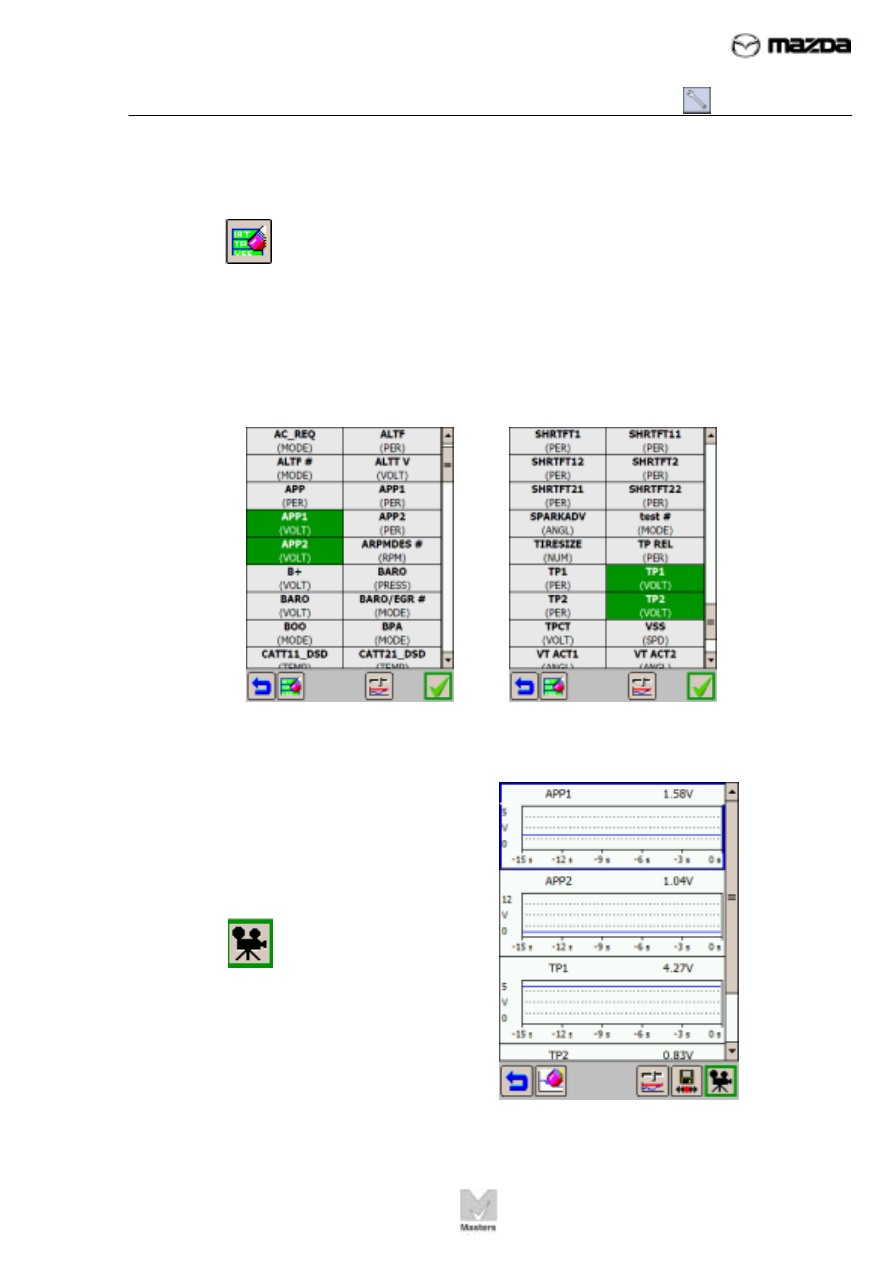

16. Tap

 Clear to clear preselected PIDs.  Use the scroll bar on the right to

view all available PIDS.




17.  Select the following PIDs, then tap tick:


•

APP1 (VOLT)

•

TP1 (VOLT)

•

APP2 (VOLT)

•

TP2 (VOLT)




















You are now in the active PID display.  Use the scroll bar on the right to view all
available PIDs as needed.




18. Slowly move the vehicle’s

accelerator pedal from idle to wide
open and then back to idle.


19. Immediately after releasing the

accelerator pedal

          tap

 Data Capture to record

          the data.









TC001-18-01H

INTRODUCTION TO M-MDS
06 - Making DataLogger Recordings






Activity 06- Page 8

Activity 06
(Continued)

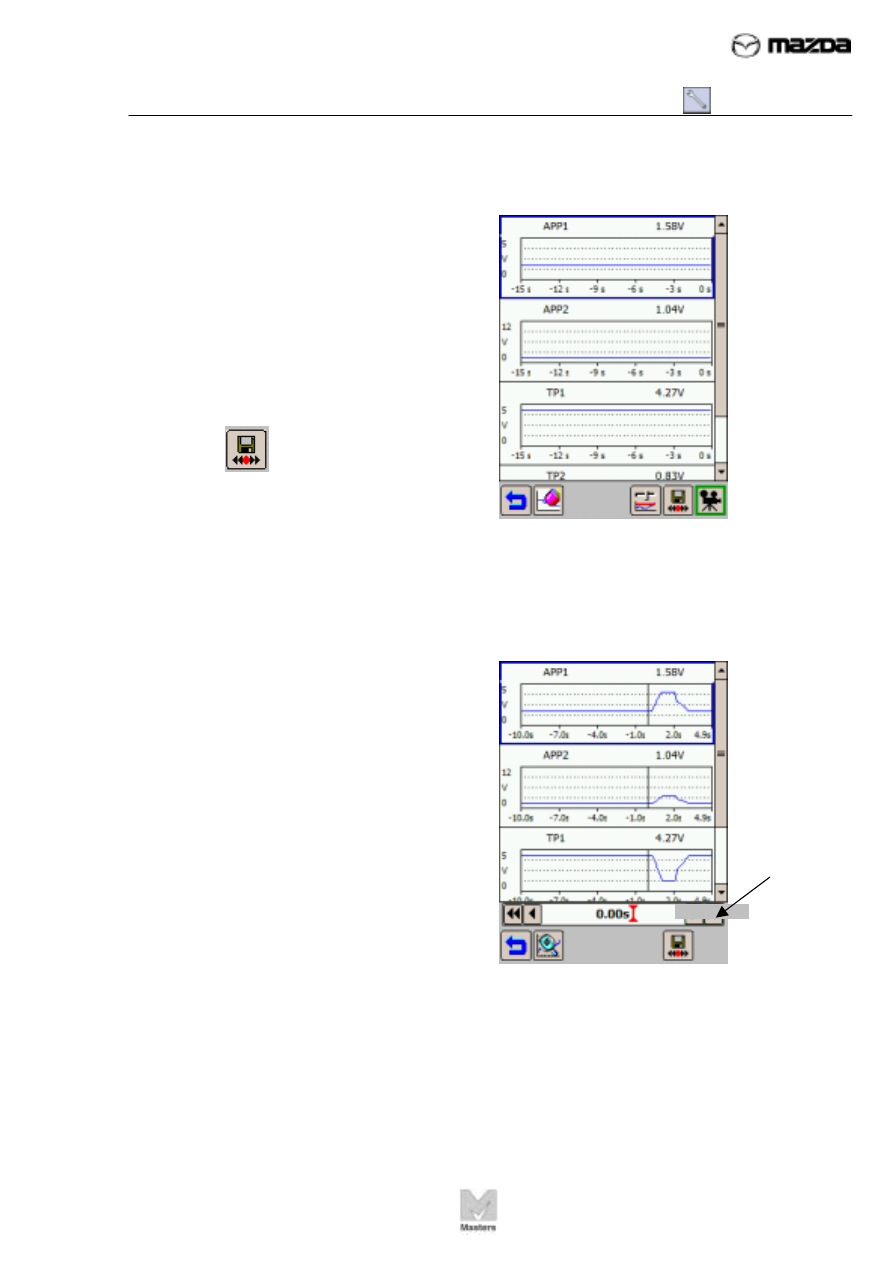

19. Tap

 Playback.




















20.  Tap the recording pop-up

data that appears in the
lower  right corner.













Recording

Tap
