K1–40

AUTOMATIC TRANSAXLE

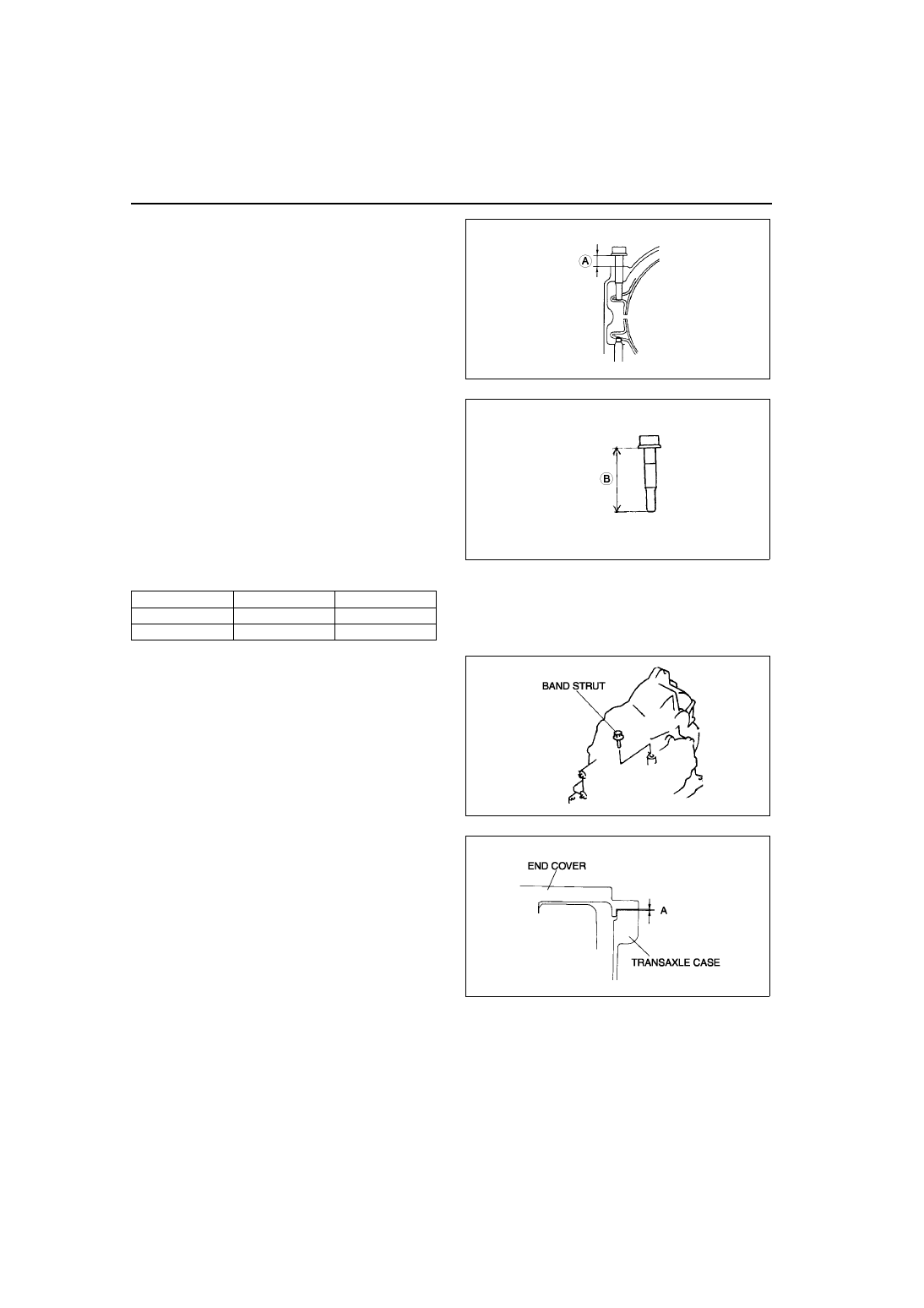

(2) Measure the dimension A shown in the figure.
(3) Remove the bolt.

(4) Measure the dimension B shown in the figure.
(5) Calculate according to the formula below.

B – A = C (The middle of the under head

length)

C – 4 = D (The lower limit of under head

length)

C – 4.7 = E (The upper limit of under head

length)

(6) Select a band strut whose length should be

between D and E.

Band strut length

mm {in}

(7) Install the selected band strut.

Tightening torque

37—52 N·m {3.8—5.3 kgf·m, 28—38 ft·lbf}

25. Use the following procedure to adjsut the total

end play.
(1) Install the thickest bearing race (2.6 mm

{0.102 in} )to the end cover.

(2) Install the end cover to the clutch component.

(3) Measure the clearance A between transaxle

case and end cover.

(4) Calculate according to the formulas below.

Select an appropriate bearing race whose
bearing thickness matches the calculated
limits.

A – 2.6 mm {0.102} (Bearing thickness) = B
B – 0.25 = C (The lower limit of bearing

thickness)

B – 0.50 = D (The upper limit of bearing

thickness)

36.0 {1.417}

36.5 {1.437}

37.0 {1.457}

37.5 {1.476}

38.0 {1.496}

38.5 {1.516}

39.0 {1.535}

–

–

A6E5714A079

A6E5714A080

A6E5714A019

A6E5714A081

AUTOMATIC TRANSAXLE

K1–41

K1

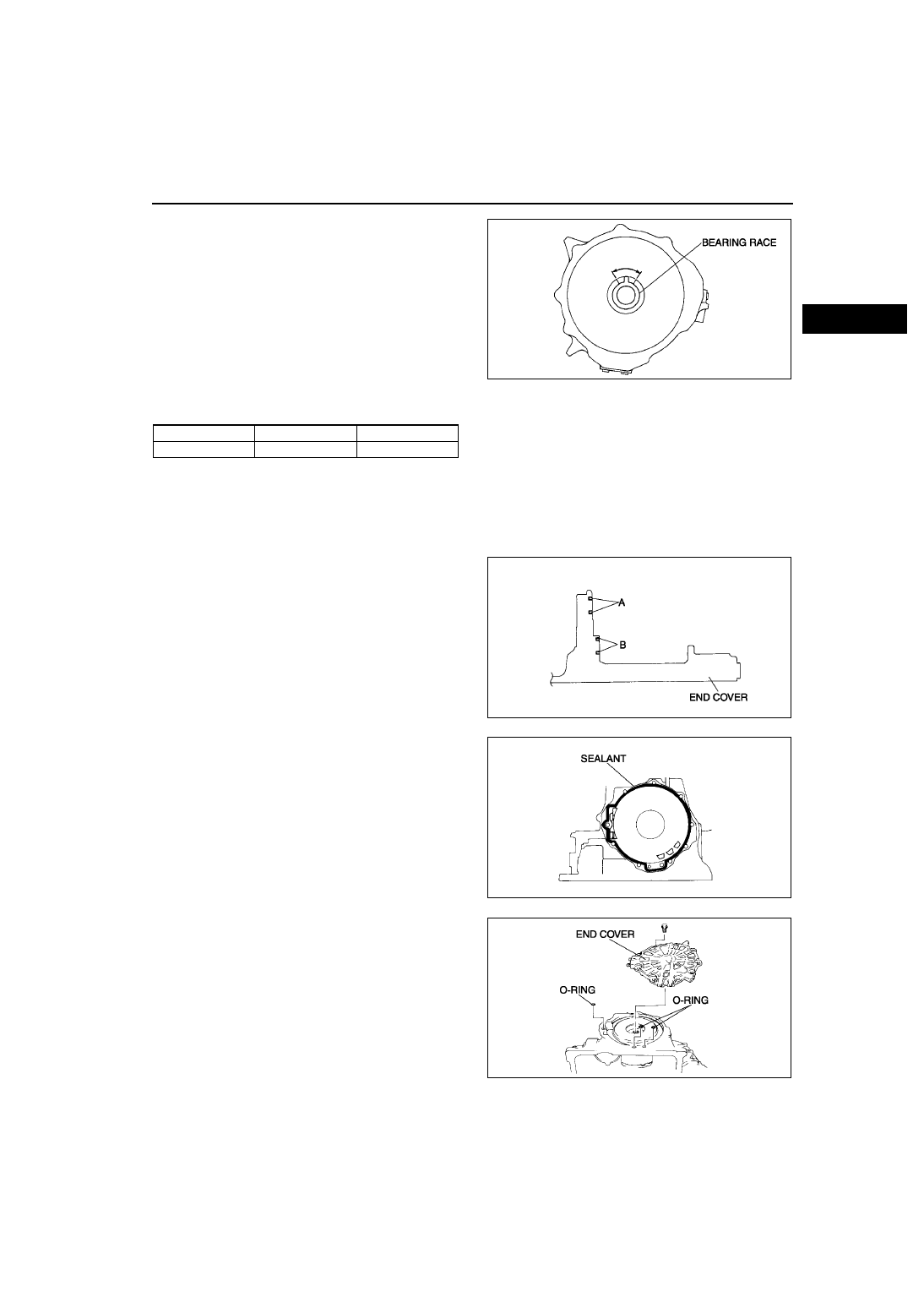

(5) Select a bearing race whose thickness is

between D mm {in} and C mm {in}.

Bearing race sizes

mm {in}

Caution

••••

The bearing race and end cover may be damaged if the end cover is not installed correctly to the
transaxle case.  Align the projection of the bearing race within the area of the arrows shown in the
figure, and then install the end cover to the transaxle case.

(6) Remove the end cover, apply petroleum jelly to the selected bearnig race, then install it to the end cover.

26. Apply ATF to new seal ring, and install it to the

end cover.

Seal ring inner diameter

A: 47.1 mm {1.854 in}
B: 55.8 mm {2.197 in}

27. Apply a light coat of silicone sealant to the contact

surfaces of the transalxe case and the end cover.

28. Apply ATF to the O-ring and install it to the

transaxle case.

29. Install the end cover to the transaxle case.

Tightening torque

19—25 N·m {1.9—2.6 kgf·m, 14—18 ft·lbf}

A6E5714A082

1.8 {0.071}

2.0 {0.079}

2.2 {0.087}

2.4 {0.094}

2.6 {0.102}

–

A6E5714A083

A6E5714A084

A6E5714A018

K1–42

AUTOMATIC TRANSAXLE

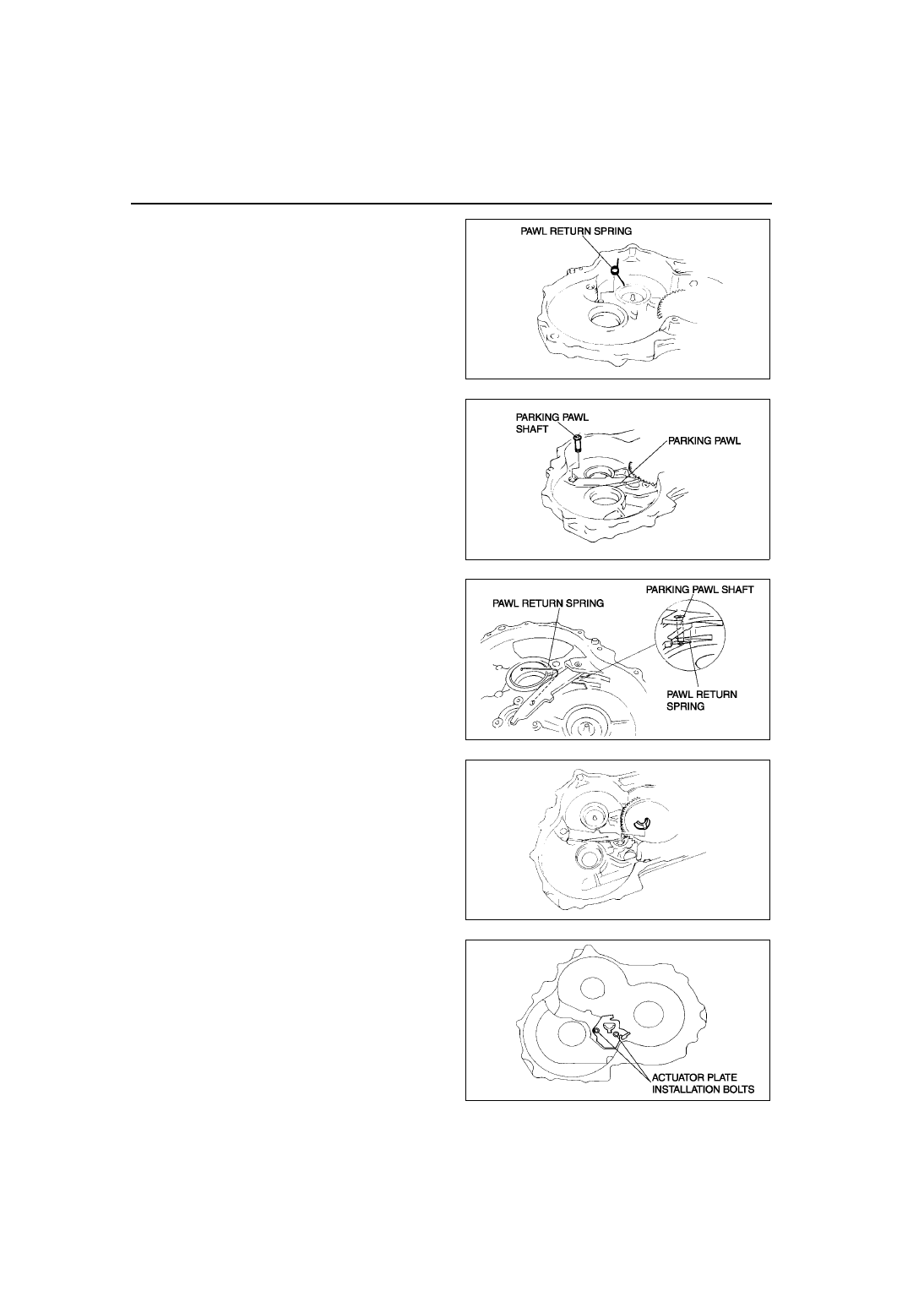

30. Install the pawl return spring to the transaxle

case.

31. Install the packing pawl and parking pawl shaft to

the transalxe case.

32. Install the pawl return spring to the parking pawl

and parking pawl shaft.

33. Install the support plate to the transaxle case.

34. Install the actuator plate to the transaxle case.

Tightening torque

10.8—13.7 N·m

{110—140 kgf·cm, 95.5—121 in·lbf}

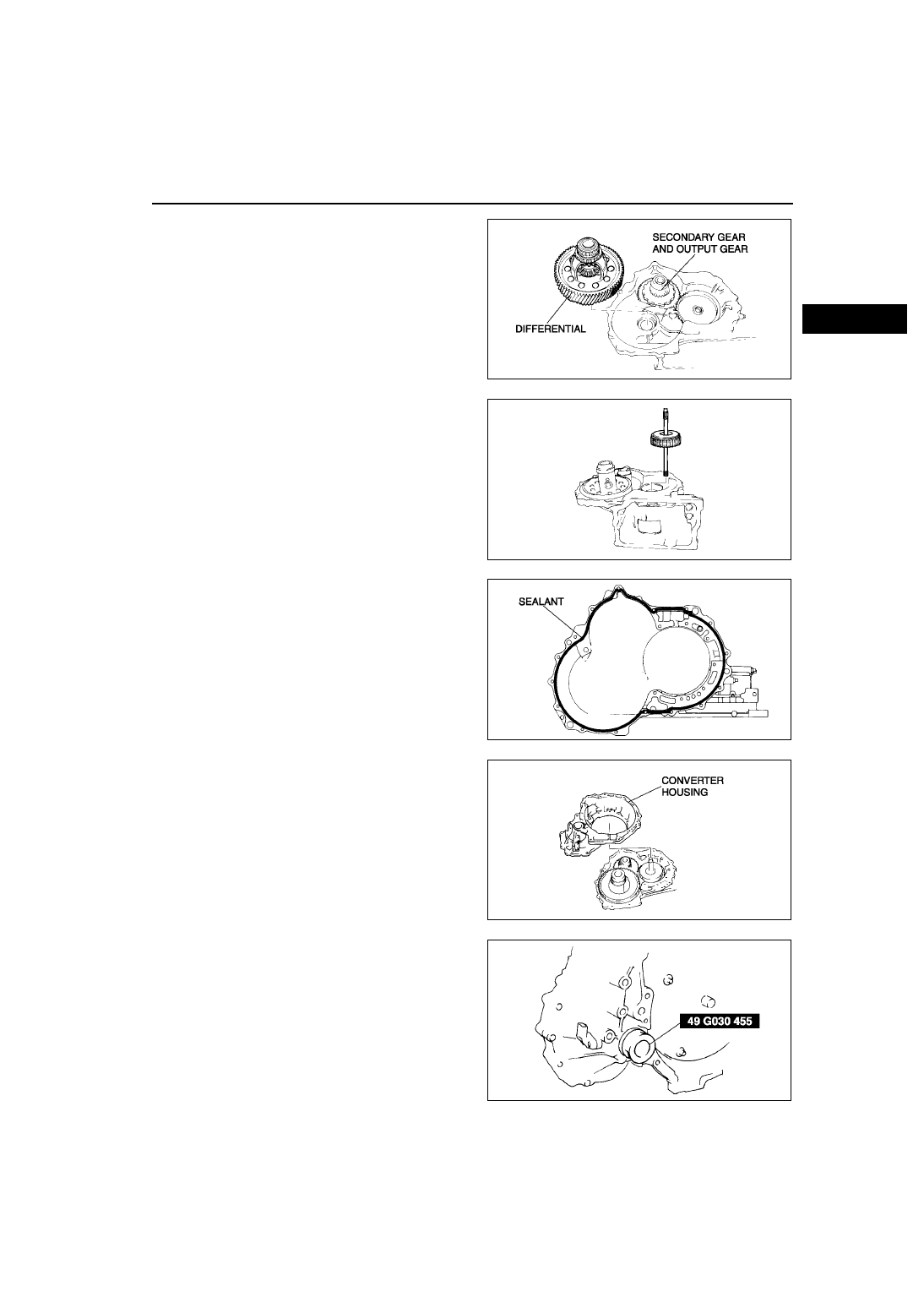

35. Install the secondary gear and output gear.

A6E5714A017

A6E5714A016

A6E5714A085

X3U517AAN

A6E5714A015

AUTOMATIC TRANSAXLE

K1–43

K1

36. Install the differential.

37. Install the forward clutch component.

38. Apply a light coat of silicone sealant to the contact

surfaces of the converter housing and the
transaxle case.

39. Install the converter housing.

Tightening torque

19—25 N·m {1.9—2.6 kgf·m, 14—18 ft·lbf}

40. Install the SST into the differential side gears.
41. Apply ATF to the new O-ring and install it to the oil

pump.

A6E5714A086

X3U517AAJ

A6E5714A087

A6E5714A088
