Mazda MPV Facelift. Manual - part 6





Brakes TCS

(RF-T)

Service Training

21

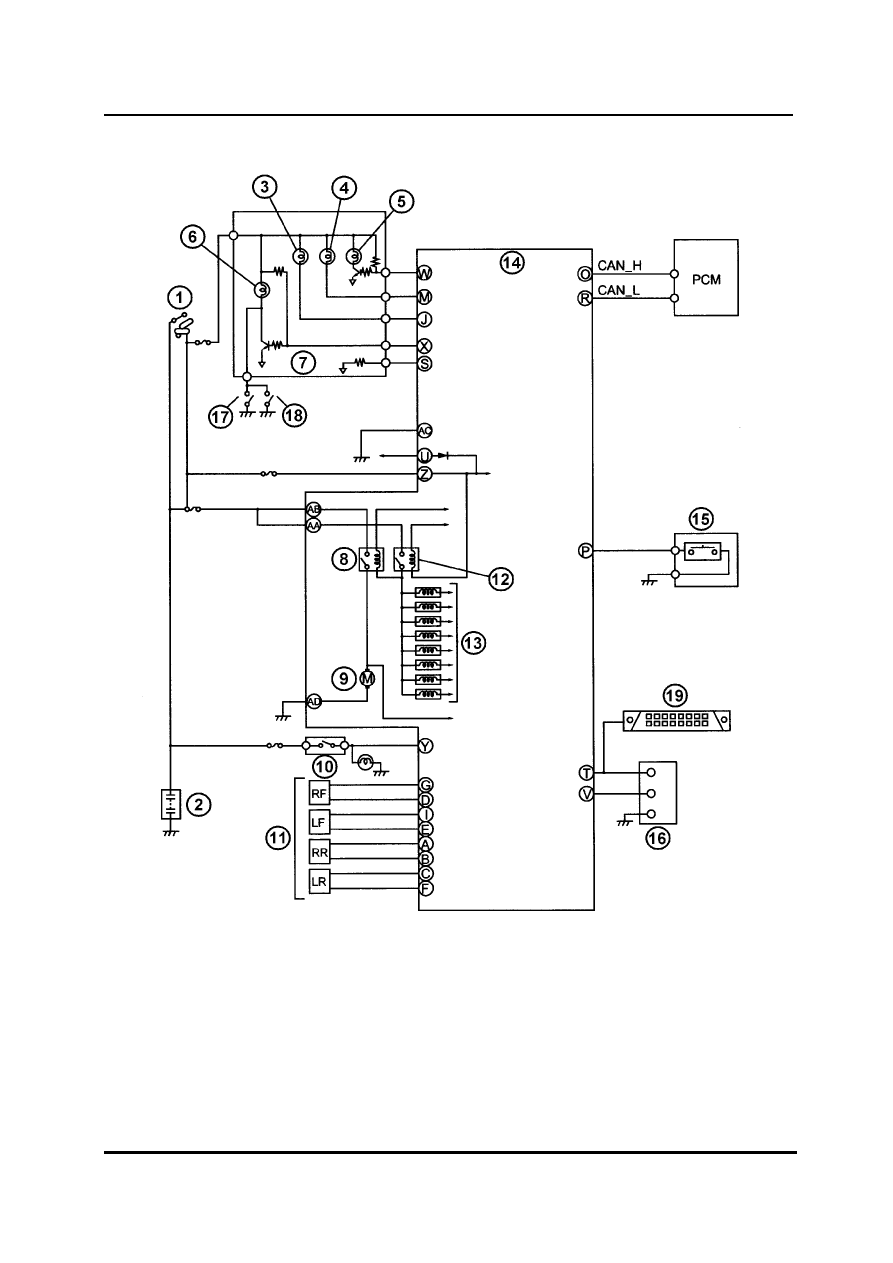

Wiring diagram

BME0402W504

1

Ignition switch

11

ABS wheel-speed sensor

2

Battery 12

Fail-safe

relay

3

TCS OFF light

13

Solenoid valve

4

TCS indicator light

14

ABS/TCS HU/CM

5

ABS warning light

15

TCS OFF switch

6

BRAKE system warning light

16

Data link connector (DLC)

7

Instrument cluster

17

Parking brake switch

8

Motor relay

18

Brake fluid level sensor

9

ABS motor

19

Data link connector-2 (DLC-2)

10 Brake

switch







TCS (RF-T)

Brakes

22 Service

Training

Control system

•

Communication between the ABS/TCS module and the PCM is carried out through a
high-speed CAN-BUS (Controller Area Network-BUS).


Data sent

–

Torque reduction request

–

Wheel speeds of all four wheels

Data received

–

Engine speed

–

Engine torque

–

Throttle valve opening angle

–

Vehicle speed



On-board diagnostic system

•

The on-board diagnostic system for the RF-T TCS is basically the same as that for the L3
engine system except for the following:

–

Diagnostic procedures for DTCs C1117,C1119, U0100, U0073 are different than
those for the L3 engine



HVAC Rear

Climate

Control

Service Training

23

Rear Climate Control

Features

•

A two-dial type rear climate control unit has been adopted

•

The air-mix door and airflow mode door are actuated by a single actuator, eliminating the
air mix actuator (vehicles fitted with rear A/C and heater only)

•

A ½ hot position (actuator in center position) is available on some models (vehicles fitted
with rear heater only)



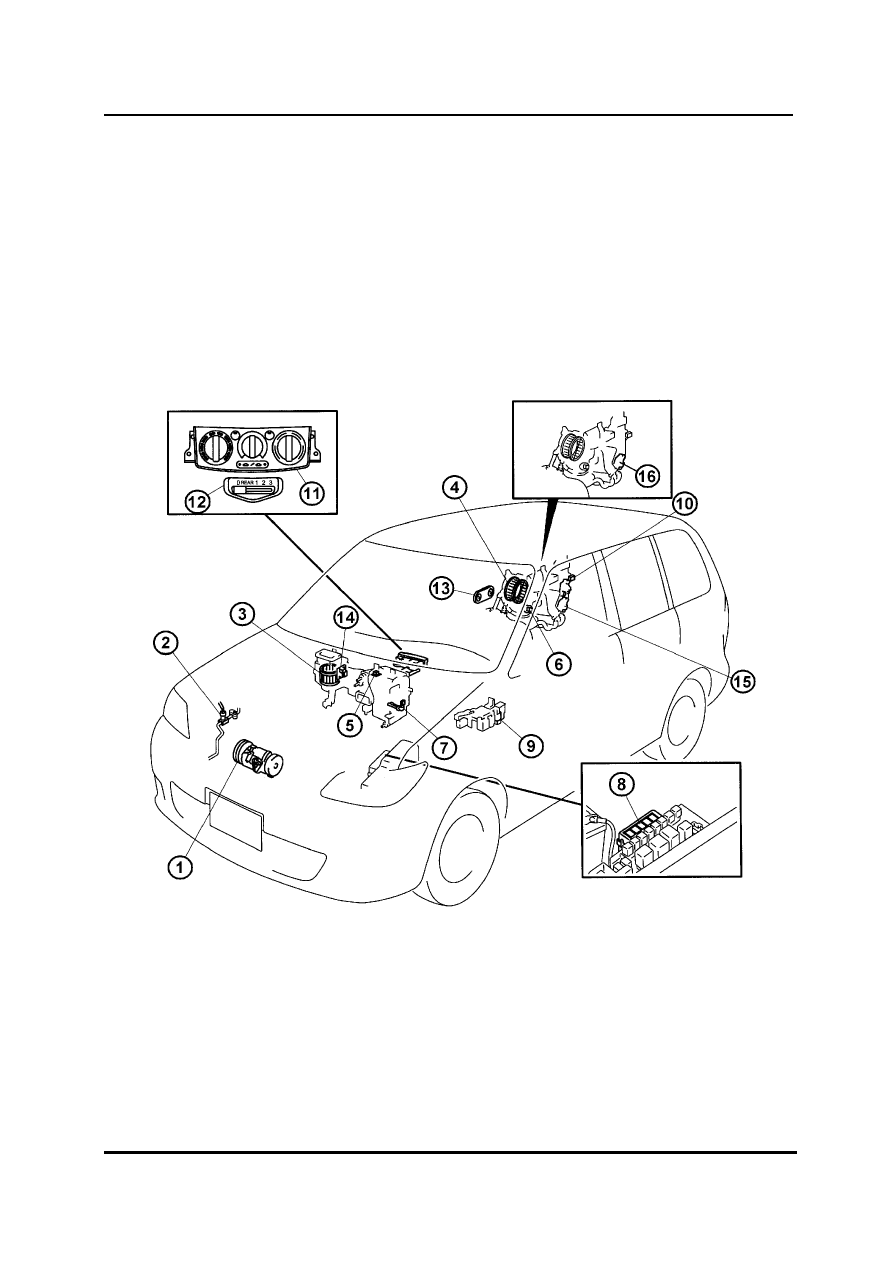

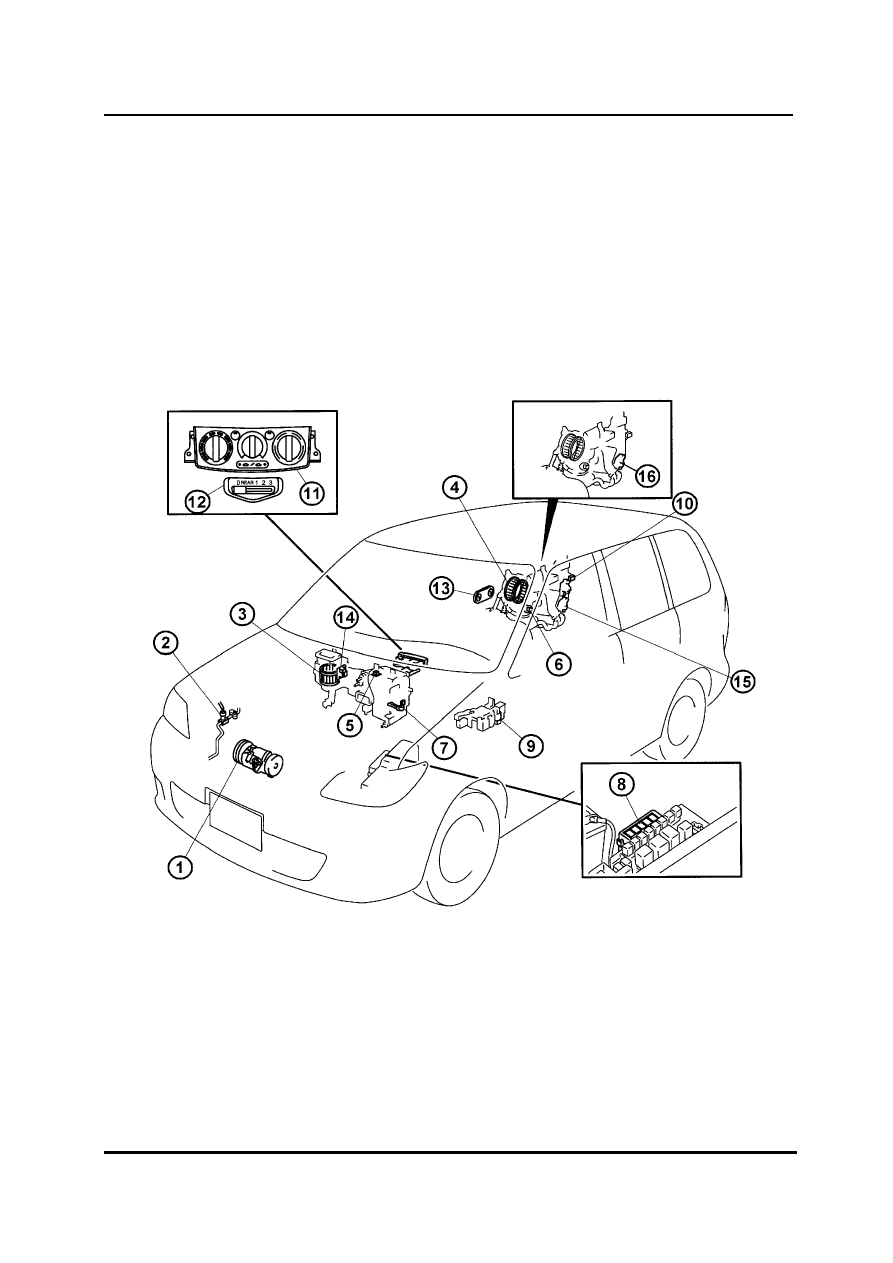

Parts location

BME0740W001



1

Magnetic clutch

9

Front blower relay

2

Refrigerant pressure switch

10

Rear blower relay

3

Front blower motor

11

Front climate control unit

4

Rear blower motor

12

Rear main fan switch

5

Front resistor

13

Rear climate control unit

6

Rear resistor

14

Intake actuator

7

Thermosensor

15

Rear airflow mode actuator (heater only)

8

A/C relay

16

Rear airflow mode/mix actuator (A/C and
heater)

Rear Climate Control

HVAC

24 Service

Training

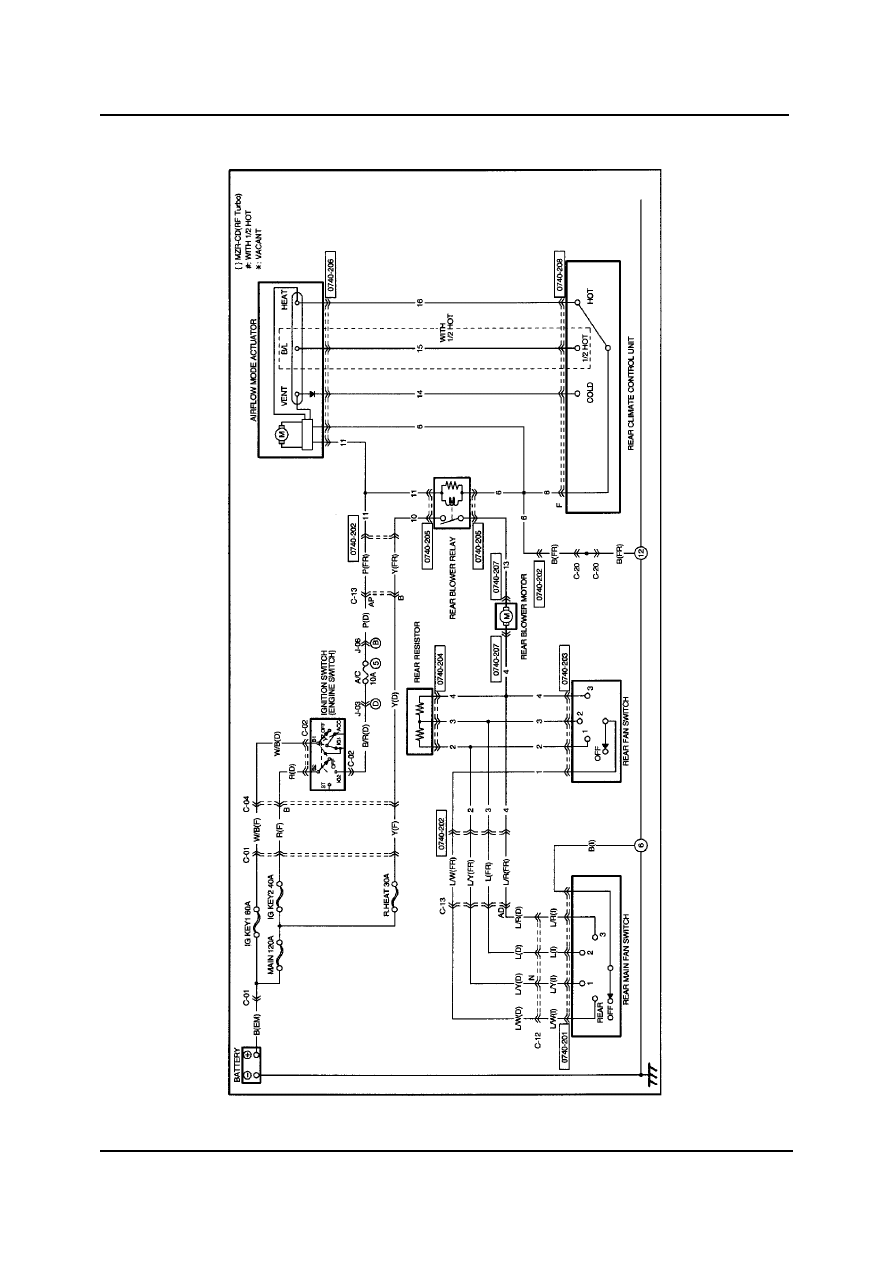

Wiring diagram

P_07-402
