Engine Control

System

(RF)

Service Training

5

Control System (RF)

Features

•

To comply with EOBD regulations, diagnostic test modes and corresponding DTCs have
been added

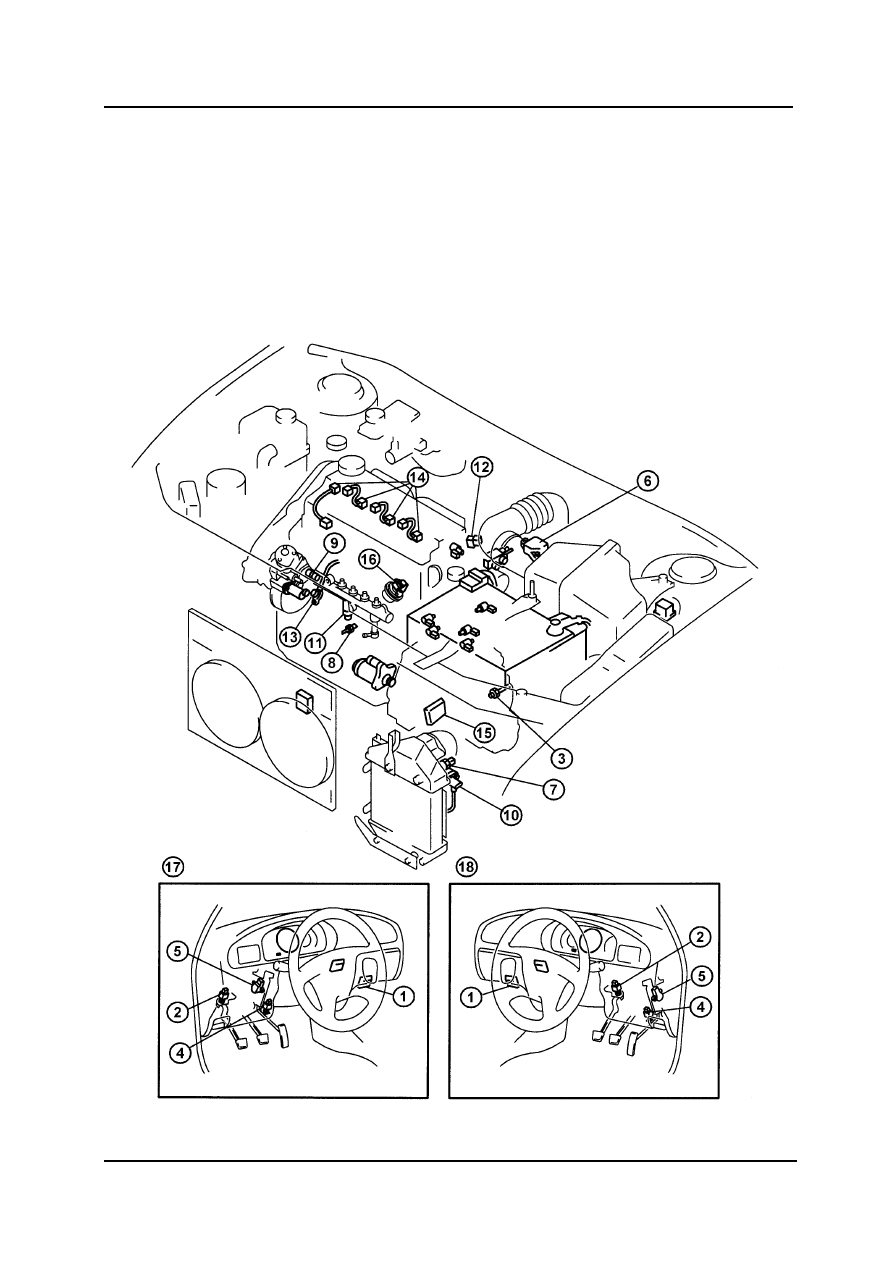

Parts location

BME0140W501

Control System (RF)

Engine

6

Service Training

Parts location (continued)

1

PCM (with built-in BARO sensor)

10



Boost sensor

2

Clutch pedal position switch

11



Fuel pressure sensor

3

Neutral switch

12



CMP sensor

4

Idle switch

13



CKP sensor

5

Accelerator pedal position sensor

14



Calibration resistor

6

MAF/IAT sensor

15



IDM

7

IAT sensor No.2

16



EGR valve position sensor

8

ECT sensor

17



L.H.D.

9

Fuel temperature sensor

18



R.H.D.

Engine Control

System

(RF)

Service Training

7

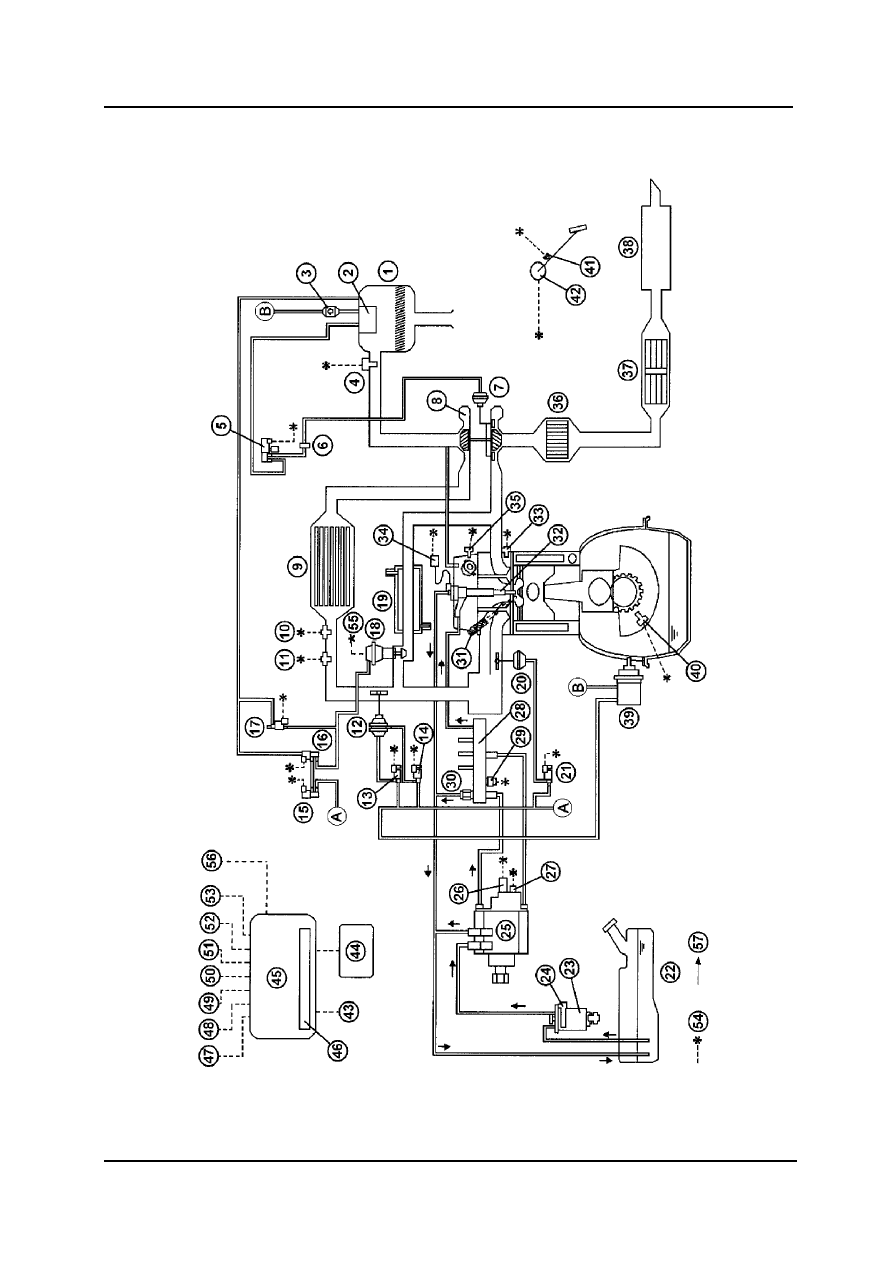

System overview

B6E4002W002

Control System (RF)

Engine

8

Service Training

System overview (continued)



1

Air cleaner

30

Fuel pressure limiter

2

Vacuum chamber

31

Glow plug

3

VBC check valve

32

Fuel injector

4

MAF/IAT sensor

33

ECT sensor

5

VBC solenoid valve

34

Calibration resistor

6

Vacuum damper

35

CMP sensor

7

Guide blade actuator

36

Warm up oxidation catalytic

8

Turbocharger

converter

9

Charge air cooler

37

Oxidation catalytic converter

10 IAT sensor No.2

38

Silencer

11 Boost sensor

39

Vacuum pump

12 Intake shutter valve actuator

40

CKP sensor

13 Intake shutter solenoid valve (half)

41

Idle switch

14 Intake shutter solenoid valve (full)

42

APP sensor

15 EGR solenoid valve (vacuum)

43

Glow plug relay

16 EGR solenoid valve (vent)

44

IDM

17 EGR control solenoid valve

45

PCM

18 EGR valve

46

BARO sensor

19 EGR water cooler

47

PCM control relay

20 VSC valve actuator

48

Engine switch

21 VSC solenoid valve

49

Starter (starter signal)

22 Fuel tank

50

Neutral switch

23 Fuel filter

51

Clutch pedal position switch

24 Fuel warmer

52

A/C switch

25 Supply pump

53

CAN bus

26 Suction control valve

54

To PCM

27 Fuel temperature sensor

55

EGR valve position sensor

28 Common rail

56

DLC-2

29 Fuel pressure sensor

57

Fuel flow
