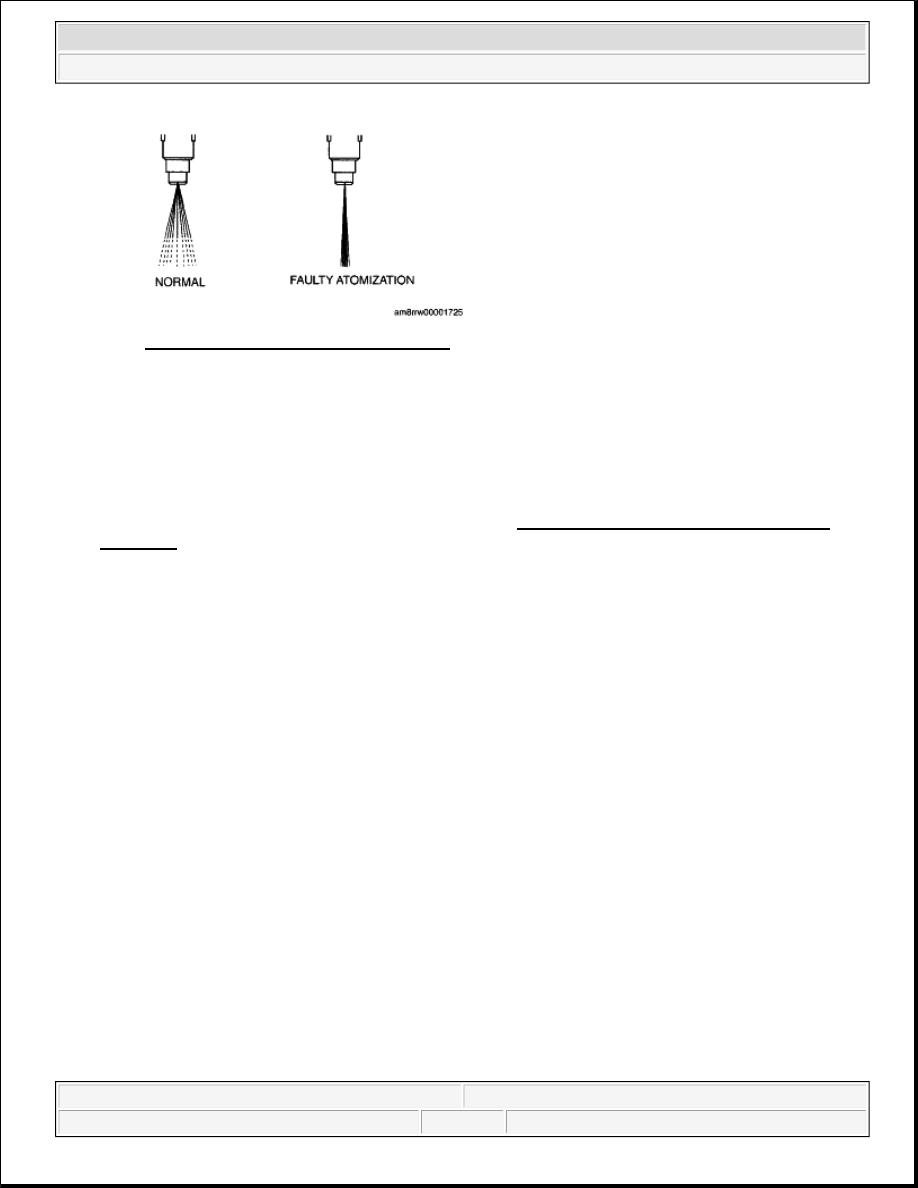

Fig. 51: Inspecting Atomization Pattern
Courtesy of MAZDA MOTORS CORP.

PRESSURE REGULATOR INSPECTION [MZI-3.7]

1. Perform "FUEL LINE PRESSURE INSPECTION". (See FUEL LINE PRESSURE INSPECTION

[MZI-3.7].)

NOTE:

Due to the adoption of the mechanical returnless fuel system, the pressure
regulator cannot be inspected separately.



2008 Mazda CX-9 Grand Touring

2008 ENGINE Fuel System (MZI-3.7) - Mazda CX-9



Microsoft



Sunday, November 15, 2009 10:04:45 AM

Page 38

© 2005 Mitchell Repair Information Company, LLC.

2008 ENGINE

Fuel System (MZI-3.7) - Mazda CX-9

FUEL SYSTEM LOCATION INDEX [MZI-3.7]

ENGINE COMPARTMENT SIDE

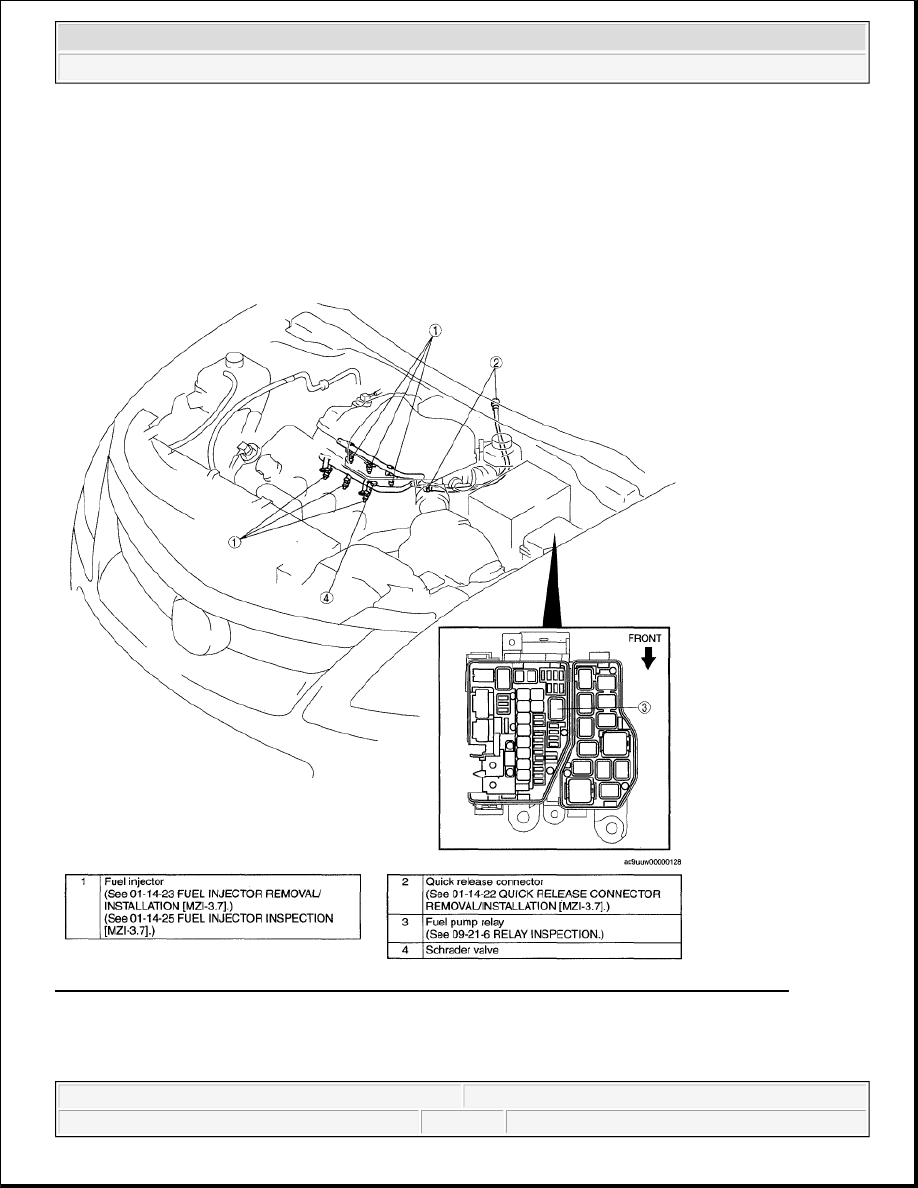

Fig. 1: Identifying Fuel Injector, Quick Release Connector, Fuel Pump Relay & Schrader Valve
Courtesy of MAZDA MOTORS CORP.

FUEL TANK SIDE



2008 Mazda CX-9 Grand Touring

2008 ENGINE Fuel System (MZI-3.7) - Mazda CX-9





2008 Mazda CX-9 Grand Touring

2008 ENGINE Fuel System (MZI-3.7) - Mazda CX-9



Microsoft



Sunday, November 15, 2009 10:00:00 AM

Page 1

© 2005 Mitchell Repair Information Company, LLC.

Microsoft



Sunday, November 15, 2009 10:00:05 AM

Page 1

© 2005 Mitchell Repair Information Company, LLC.

2WD

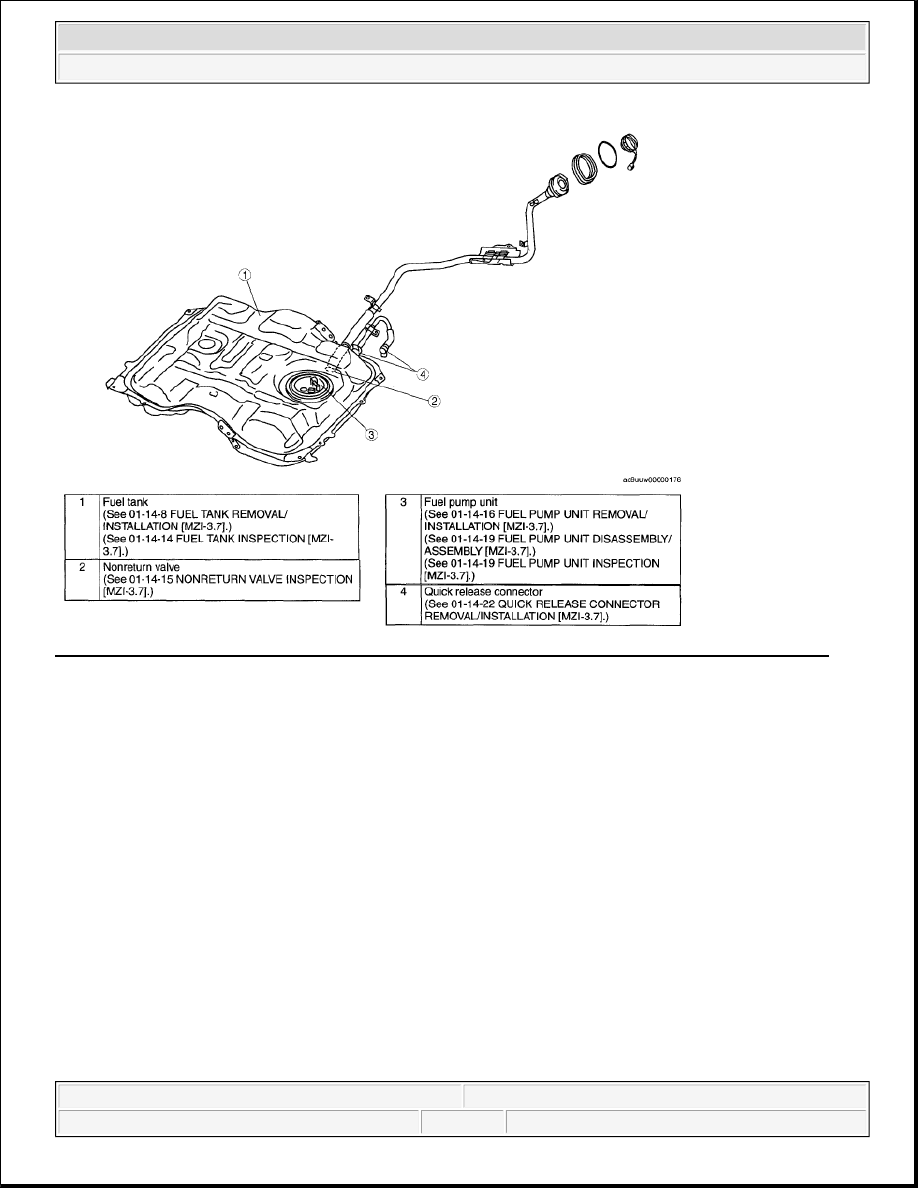

Fig. 2: Identifying Fuel Tank, Nonreturn Valve, Fuel Pump Unit & Quick Release Connector (2WD)
Courtesy of MAZDA MOTORS CORP.

AWD



2008 Mazda CX-9 Grand Touring

2008 ENGINE Fuel System (MZI-3.7) - Mazda CX-9



Microsoft



Sunday, November 15, 2009 10:00:01 AM

Page 2

© 2005 Mitchell Repair Information Company, LLC.

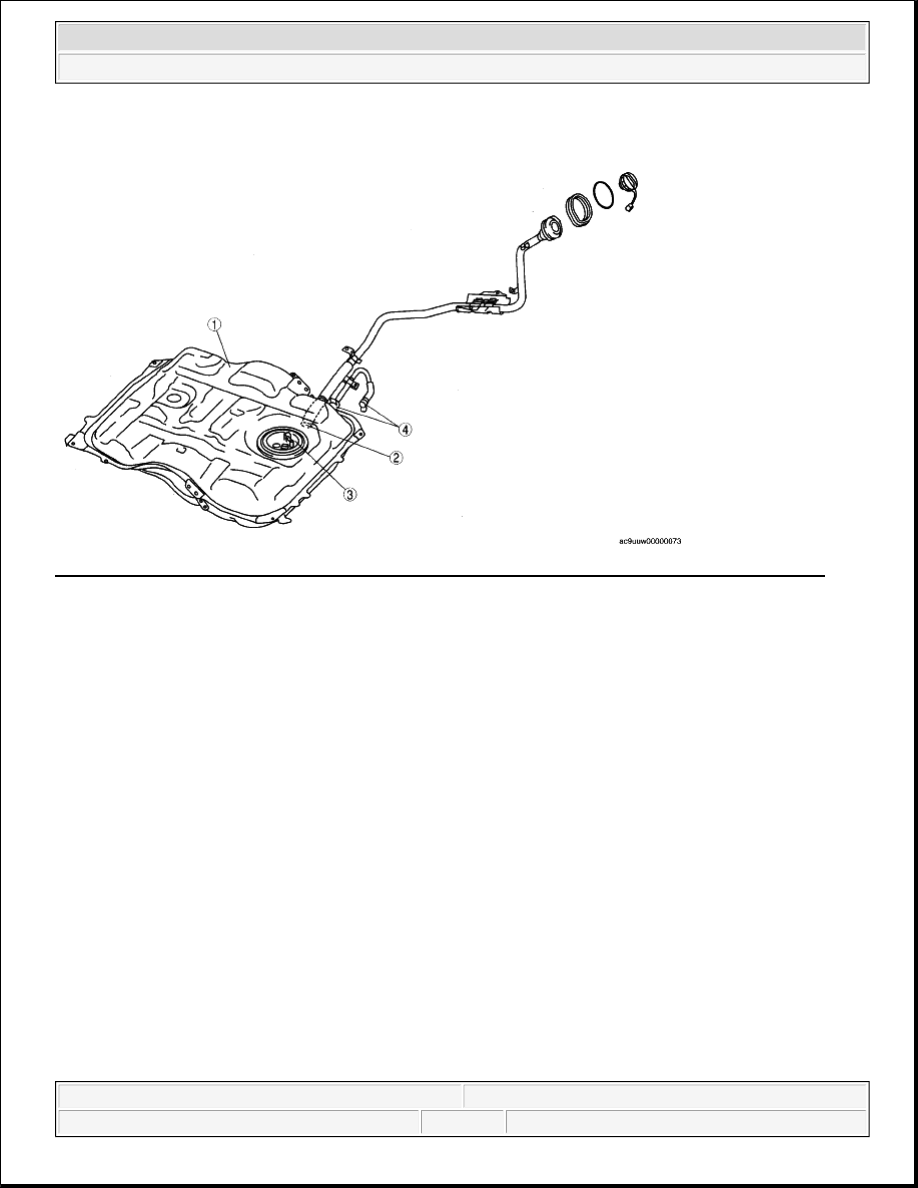

Fig. 3: Identifying Fuel Tank, Nonreturn Valve, Fuel Pump Unit & Quick Release Connector (AWD)
Courtesy of MAZDA MOTORS CORP.

FUEL SYSTEM DIAGRAM [MZI-3.7]



2008 Mazda CX-9 Grand Touring

2008 ENGINE Fuel System (MZI-3.7) - Mazda CX-9



Microsoft



Sunday, November 15, 2009 10:00:01 AM

Page 3

© 2005 Mitchell Repair Information Company, LLC.
