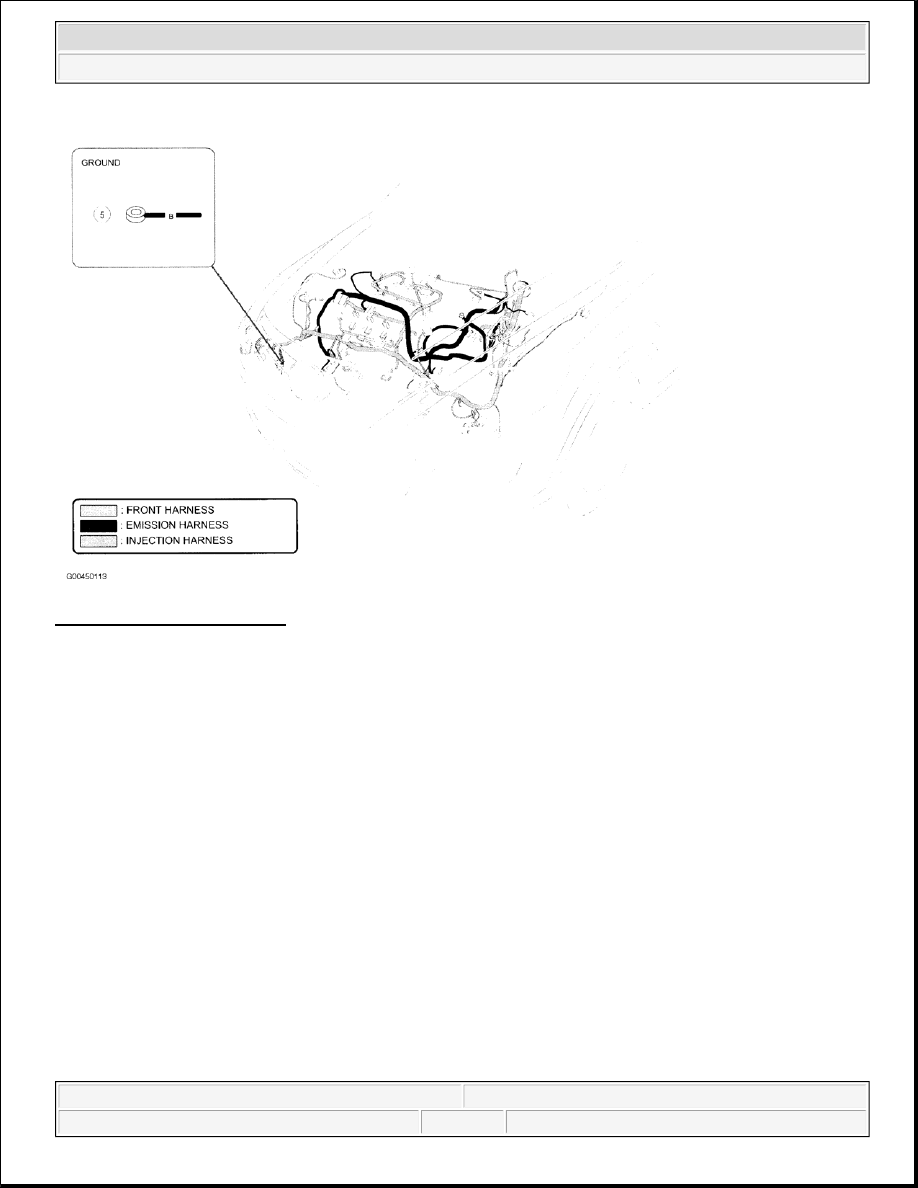

Fig. 9: Engine Compartment
Courtesy of MAZDA MOTORS CORP.



2008 Mazda CX-9 Grand Touring

2008 MAZDA CX-9



Microsoft



Sunday, November 15, 2009 9:55:42 AM

Page 15

© 2005 Mitchell Repair Information Company, LLC.

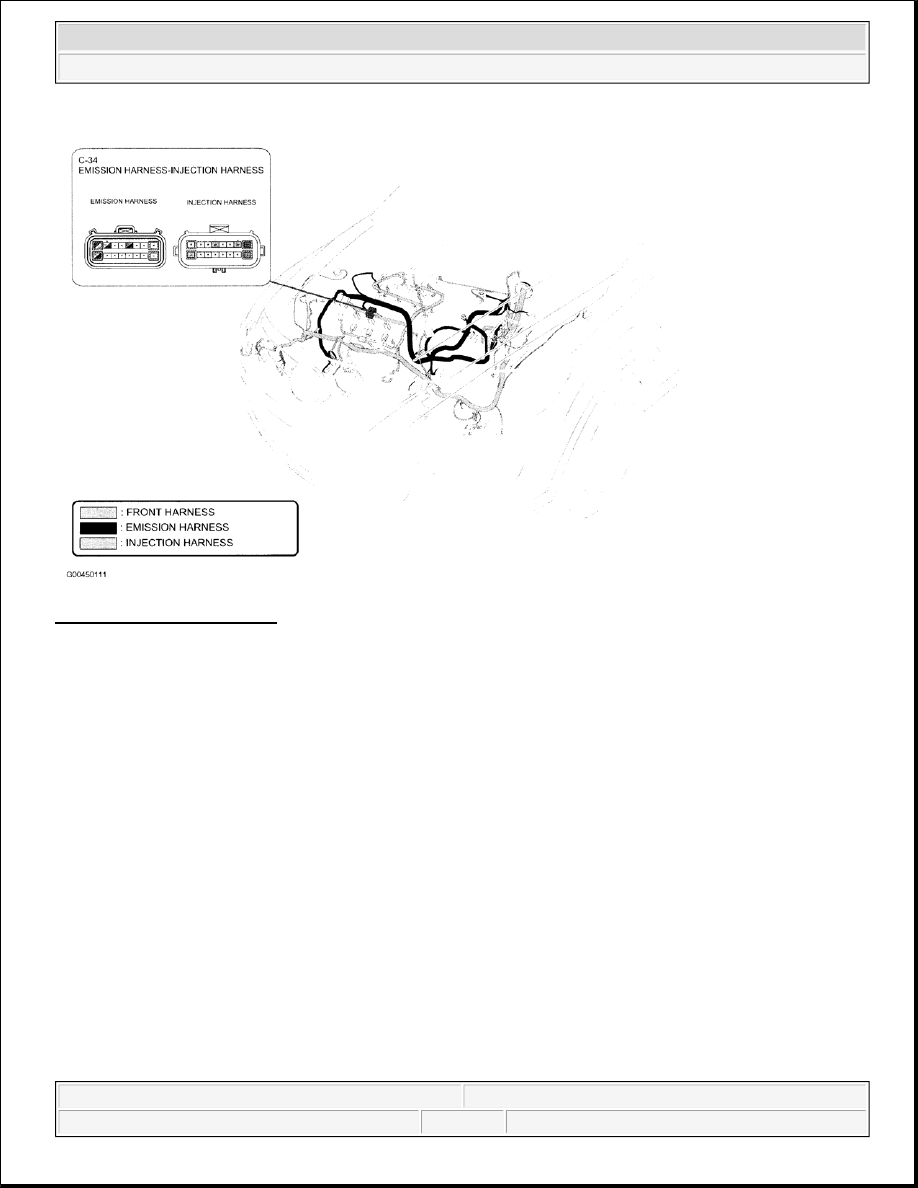

Fig. 10: Engine Compartment
Courtesy of MAZDA MOTORS CORP.



2008 Mazda CX-9 Grand Touring

2008 MAZDA CX-9



Microsoft



Sunday, November 15, 2009 9:55:42 AM

Page 16

© 2005 Mitchell Repair Information Company, LLC.

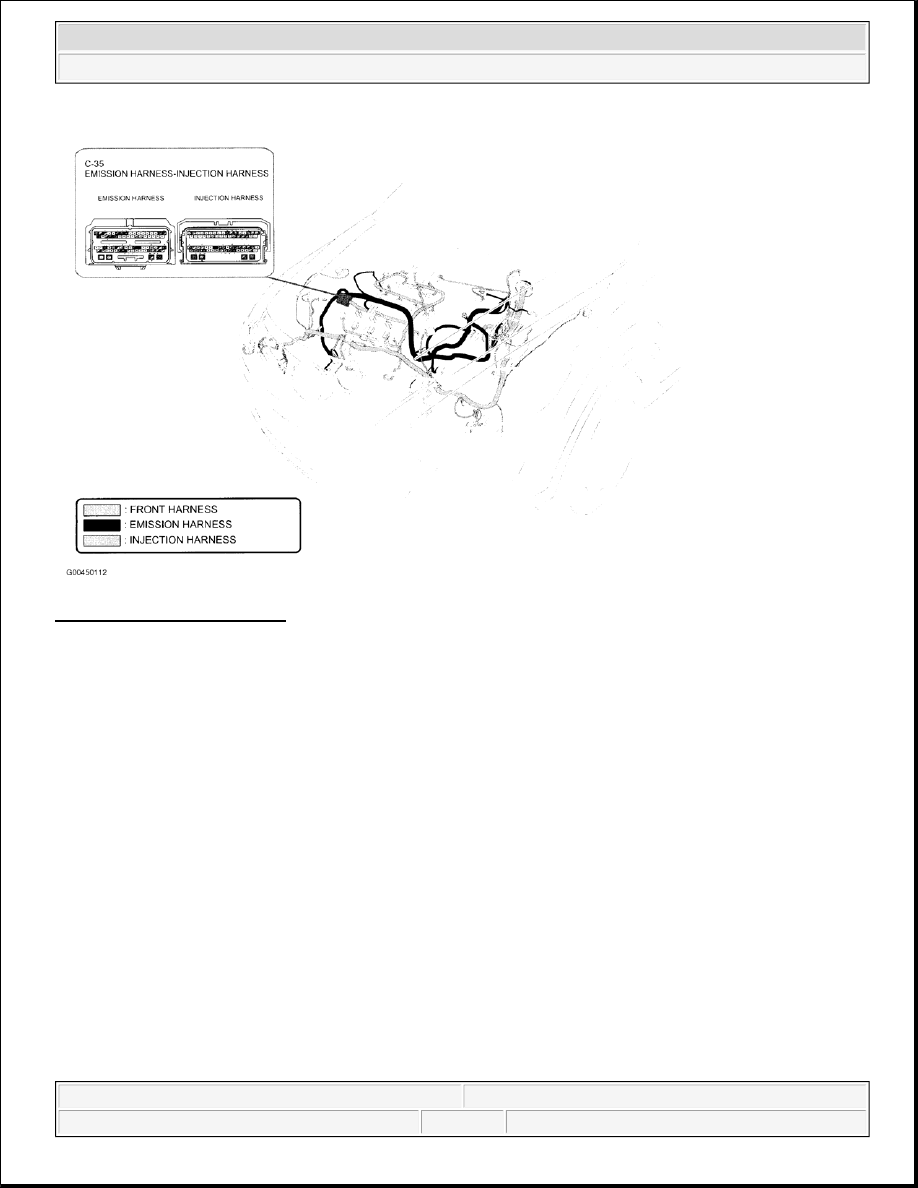

Fig. 11: Engine Compartment
Courtesy of MAZDA MOTORS CORP.



2008 Mazda CX-9 Grand Touring

2008 MAZDA CX-9



Microsoft



Sunday, November 15, 2009 9:55:42 AM

Page 17

© 2005 Mitchell Repair Information Company, LLC.

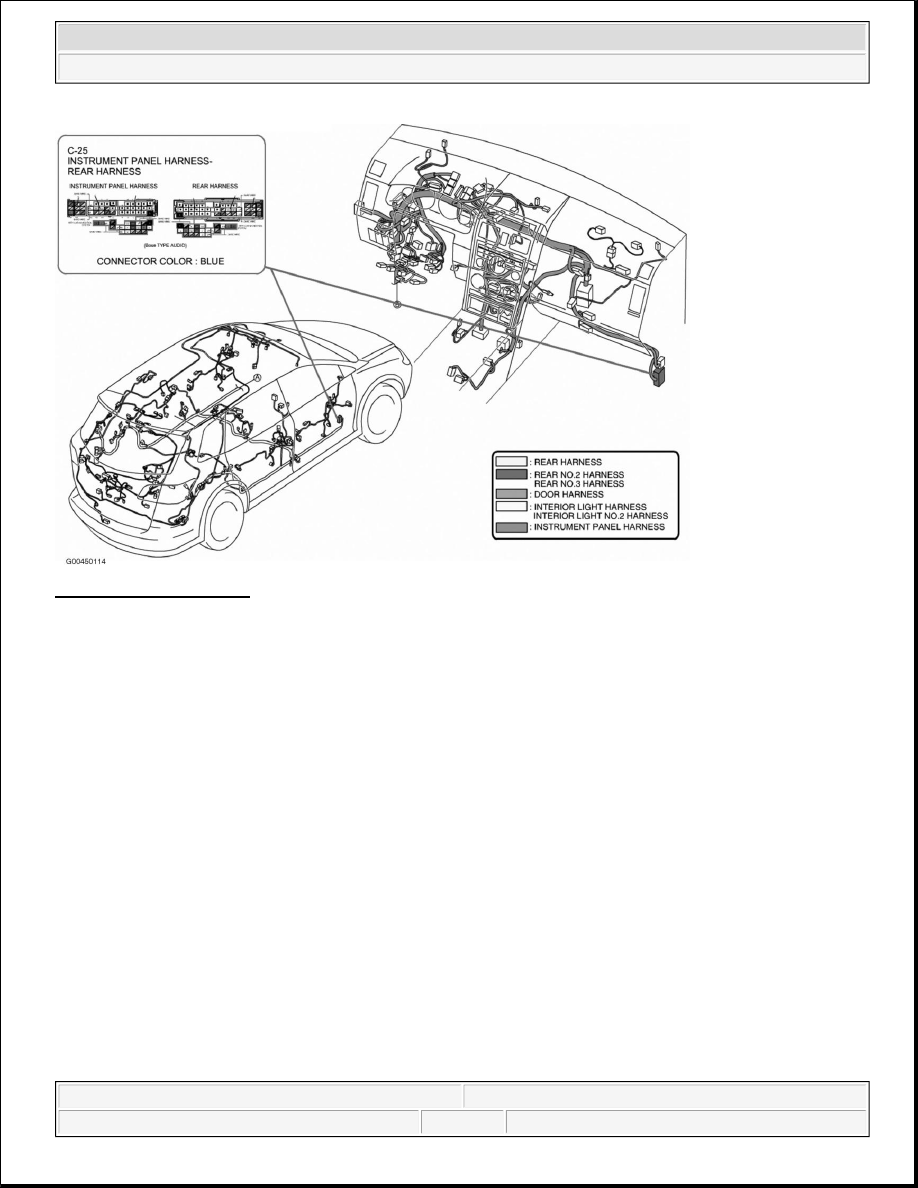

Fig. 12: Right Kick Panel
Courtesy of MAZDA MOTORS CORP.



2008 Mazda CX-9 Grand Touring

2008 MAZDA CX-9



Microsoft



Sunday, November 15, 2009 9:55:42 AM

Page 18

© 2005 Mitchell Repair Information Company, LLC.
