TECHNICAL SERVICE BULLETIN

MODIFICATION OF BEARING COVER BOLTS

Model: B2000, B2200, & RX-7
Bulletin No.: 002/84
Date: 3/28/84
Category: 7

DESCRIPTION

The bolts attaching the transmission bearing cover have been
strengthened and the tightening torque has been increased to improve
the durability of the transmission.

BOLT INFORMATION TABLE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Identification mark on the bolt head: Old: 6T
Old: 6T
New: 8T

Bolt torque:
Old: 160 - 230 kg-cm (11.6 - 16.7 ft-lb)
New: 180

270 kg-cm (13.0 - 19.6 ft-lb)

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

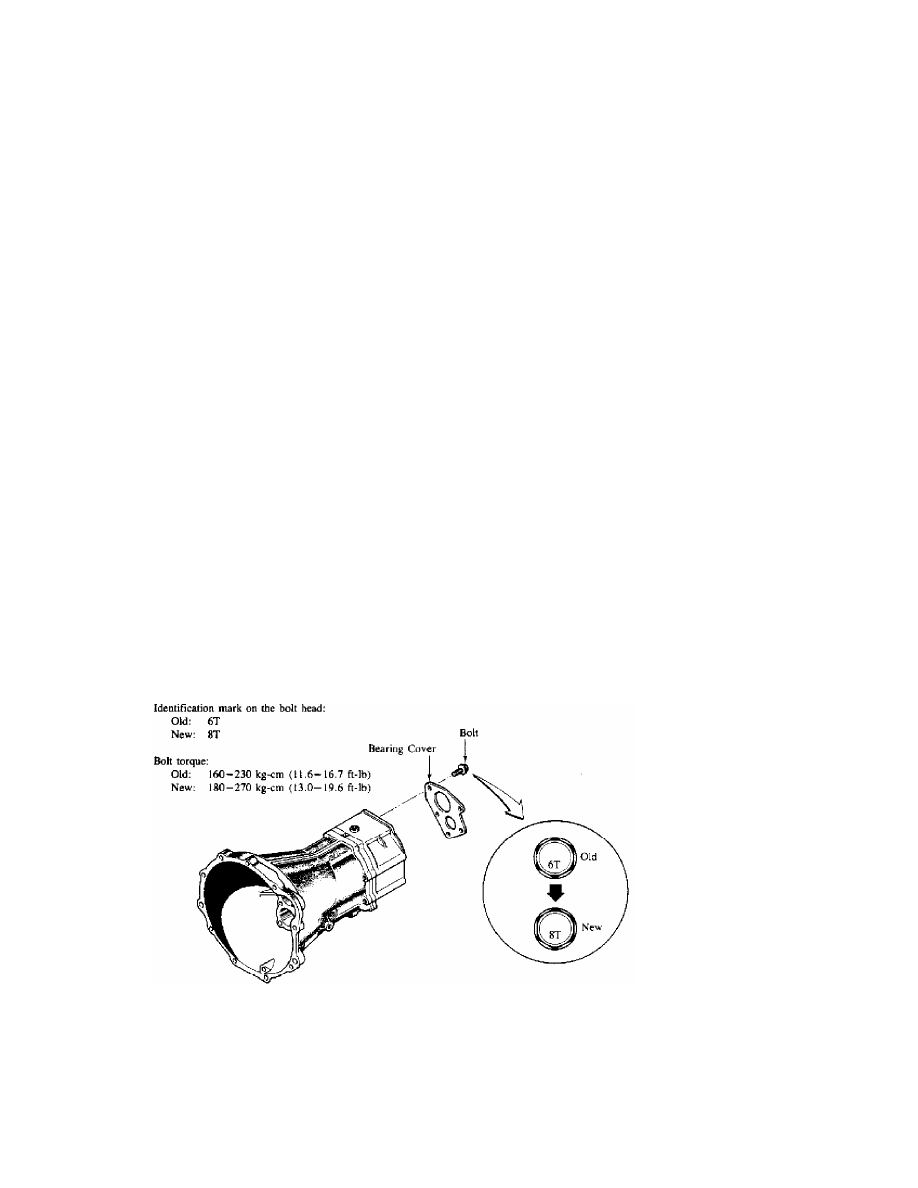

Fig. 1: Bearing Cover Bolt Modification

VIN OF PRODUCTION CHANGE

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

B2000 Short Bed: JM2UC121 E0841838 February, 1984
Long Bed: JM2UC221 E0818017 February, 1984
B2200 Short Bed: JM2UD121 E0800931 February, 1984
Long Bed: JM2UD221 E0801401 February, 1984

MANUAL TRANS NEW BEARING COVER BOLTS/TORQUE CAT. 7, NO. 002/84

Article Text (p. 2)

1983 Mazda RX7

For www.iluvmyrx7.com

Saturday, September 08, 2001 09:43AM

RX-7 12A: JM1FB331 E0819695 February, 1984
13B: JM1FB332 E0819695 February, 1984

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

PARTS INFORMATION

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

NEW PART NO. OLD PART NO. DESCRIPTION QTY INTERCHANGEABILITY

9078 12 820 9080 12 820 Bolt 5 NEW = OLD

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

END OF ARTICLE

MANUAL TRANSMISSION SHIM ADJUSTMENTS CAT. J, NO. 001/90

Article Text

1983 Mazda RX7

For www.iluvmyrx7.com

Saturday, September 08, 2001 09:44AM

ARTICLE BEGINNING

TECHNICAL SERVICE BULLETIN

MANUAL TRANSMISSION SHIM ADJUSTMENTS

Model: Mazda 1981-90 RX-7 & B-Series, 1988-90 929, 1999-90 MPV,
1990 MX-5 Miata
Date: March 2, 1990
No: 001/90
Group: J

DESCRIPTION
On vehicles (1981-90 RX7 and B-Series, 1988-90 929, 1989-90 MPV, 1990
MXS) with rear-wheel-drive and manual transmissions, the shim
adjustments of 5th gear and the mainshaft rear bearing have been
changed.

This bulletin contains the new shim adjustment procedures.

There are different shim adjustment procedures or Type-M and Type-R
manual transmissions. Use the chart in Fig. 1 to reference the correct
type of transmission.

MANUAL TRANSMISSION SHIM ADJUSTMENTS CAT. J, NO. 001/90

Article Text (p. 2)

1983 Mazda RX7

For www.iluvmyrx7.com

Saturday, September 08, 2001 09:44AM

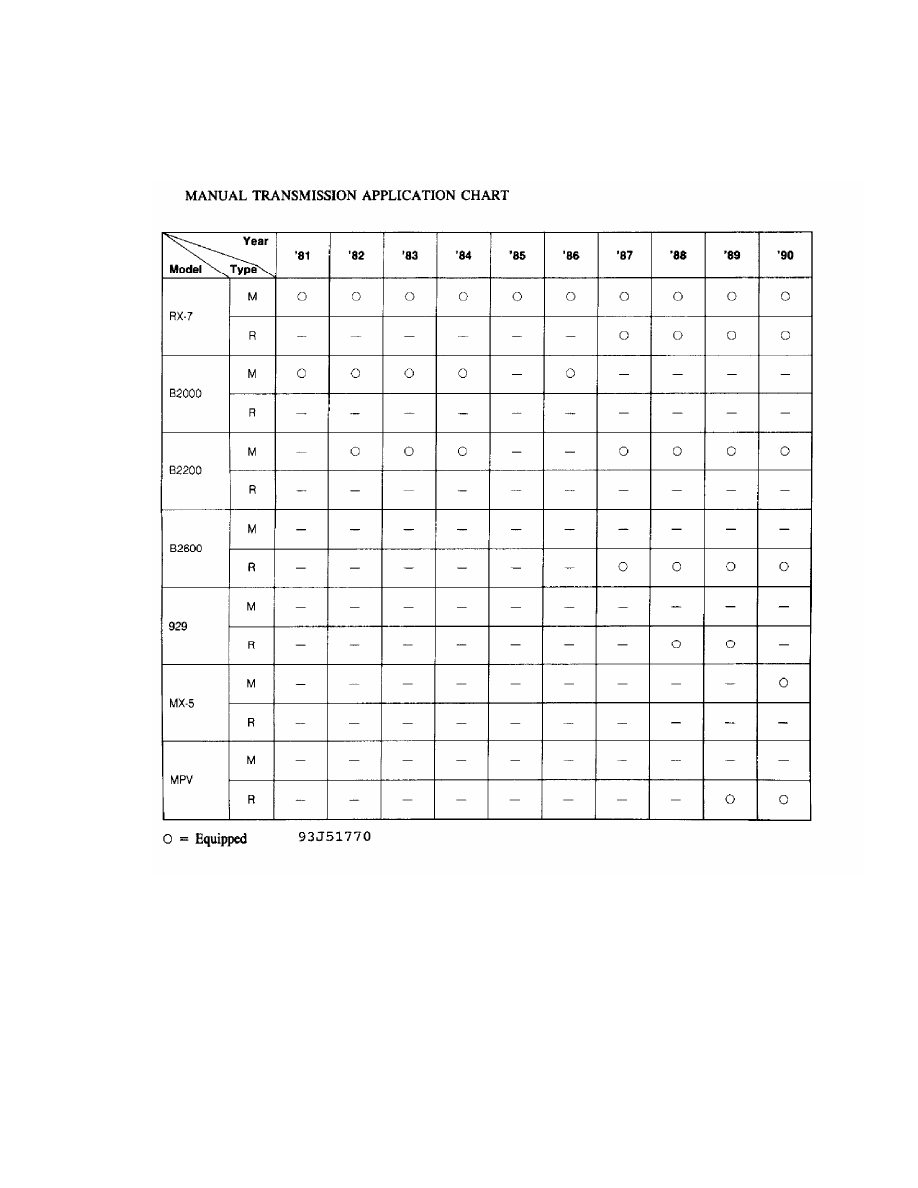

Fig. 1: Manual Transmission Application Chart

1. Install the synchronizer ring and 5th gear.
2. Insert the steel ball and thrust washer.
3. Install only the two 3.0mm (0.118 in) thick "C", washers in the
front mainshaft groove and hold them with the retaining ring. See
Figure 2.
