ELECTRICAL COMPONENT LOCATOR

Article Text (p. 12)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

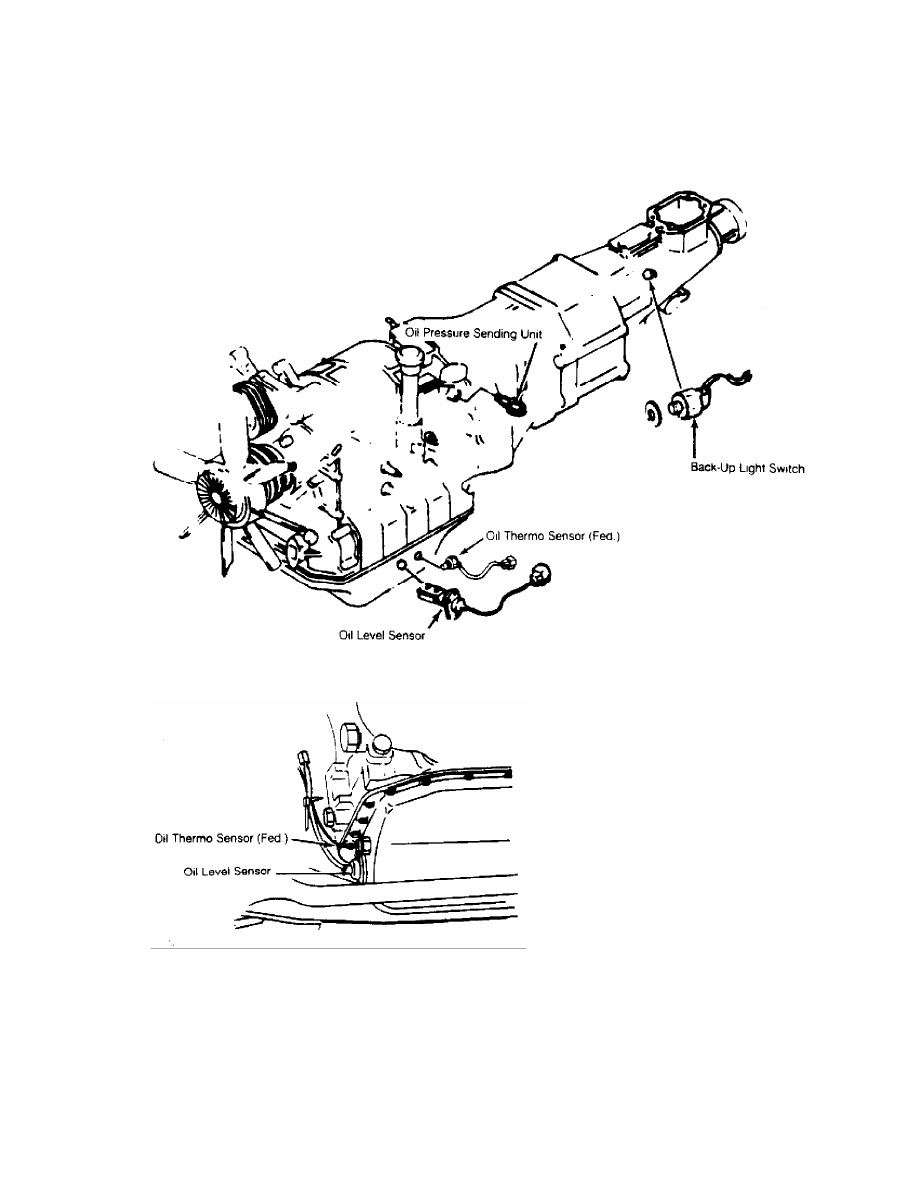

Oil Thermo Sensor (Fed.),
(Graphic 1) In left side of oil pan.

Oil Thermo Sensor (Fed.),
(Graphic 2) In left side of oil pan.

Throttle Sensor On carburetor throttle
linkage.

Washer Fluid Level Sensor On bottom of washer fluid
reservoir.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 13)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

SOLENOIDS/SOLENOID VALVES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

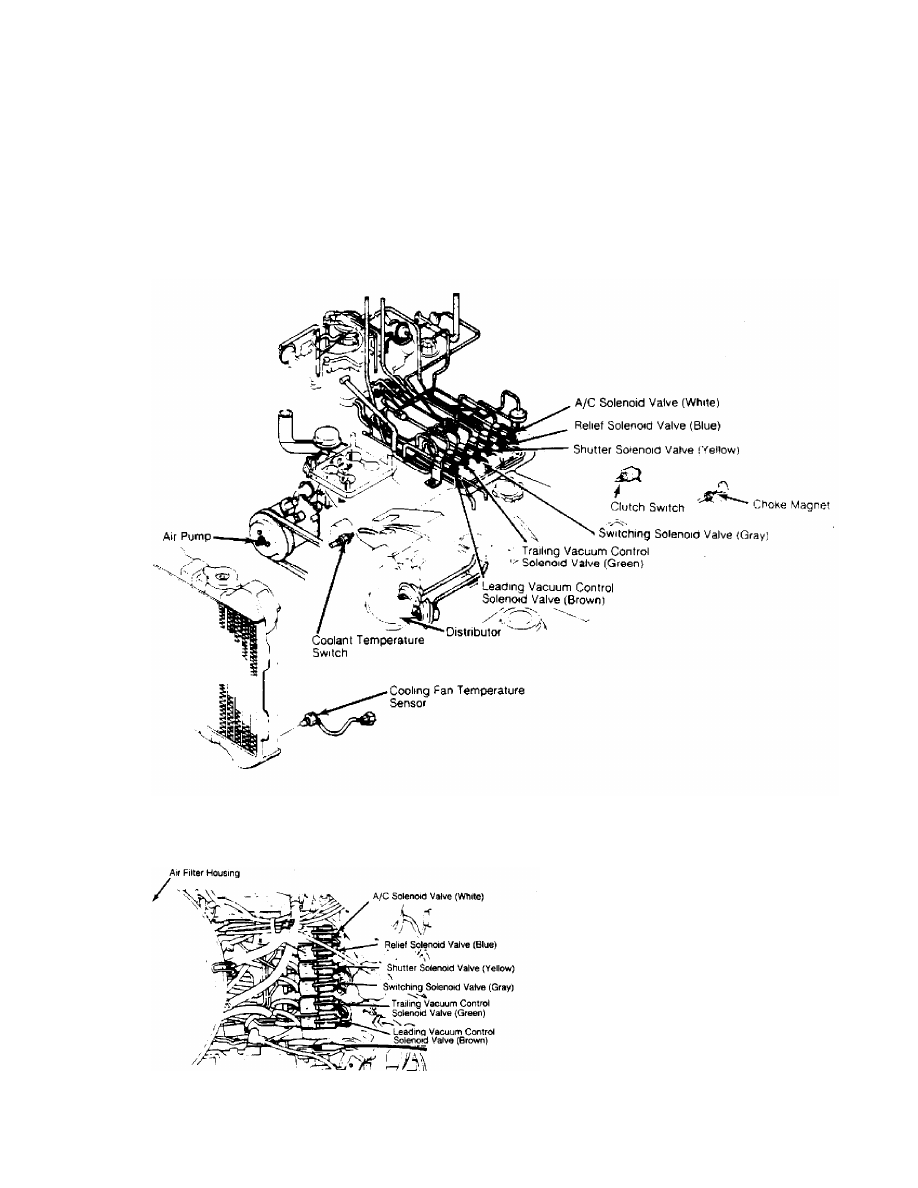

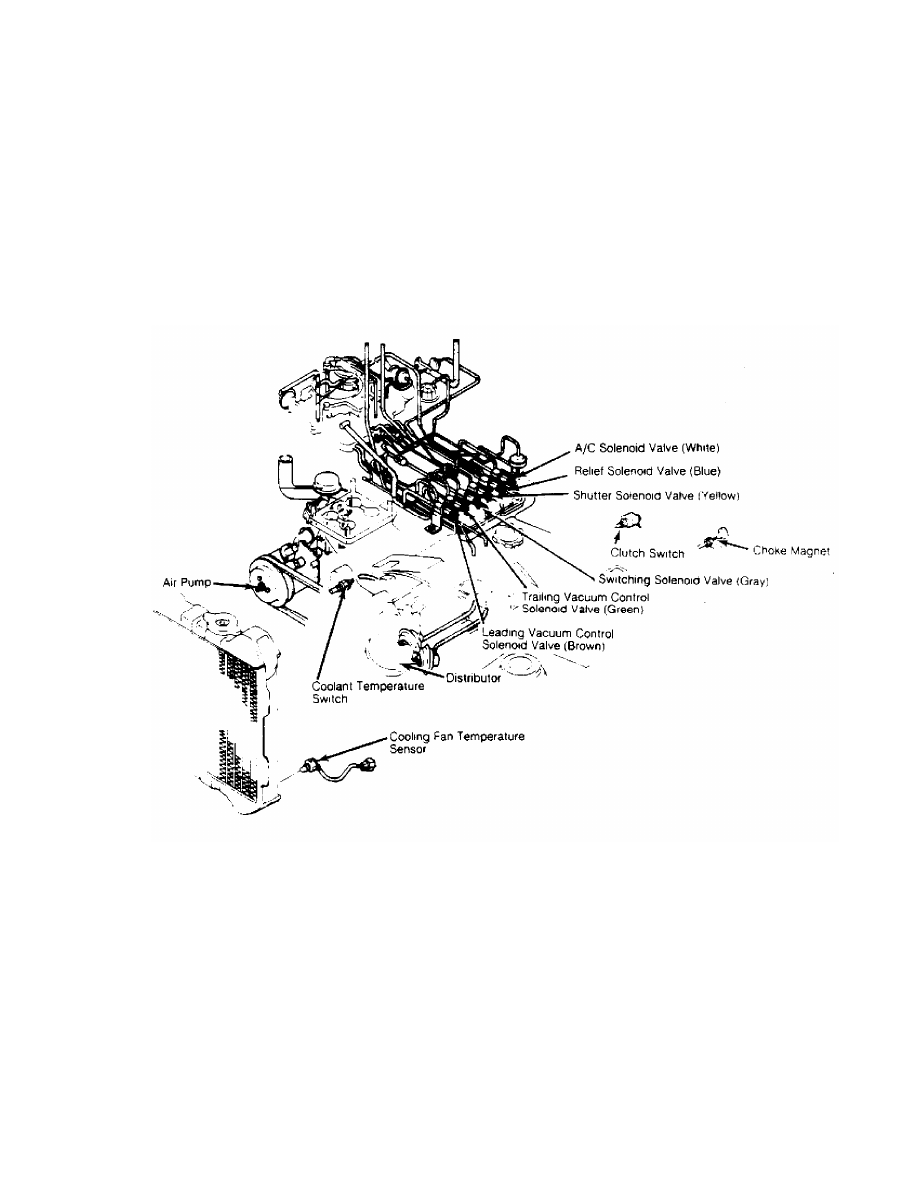

A/C Solenoid Valve (White),
(Graphic 1) In solenoid block on left side
of engine.

A/C Solenoid Valve (White),
(Graphic 2) In solenoid block on left side
of engine.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 14)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

Air Vent Solenoid Valve On side of carburetor.

Downshift Solenoid (A/T) On left side of transmission
case.

Fuel Door Release Solenoid In left rear quarter panel.

Leading Vacuum Control
Solenoid, Valve (Brown), (Graphic 1) In solenoid block on left side
of engine.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 15)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:30PM

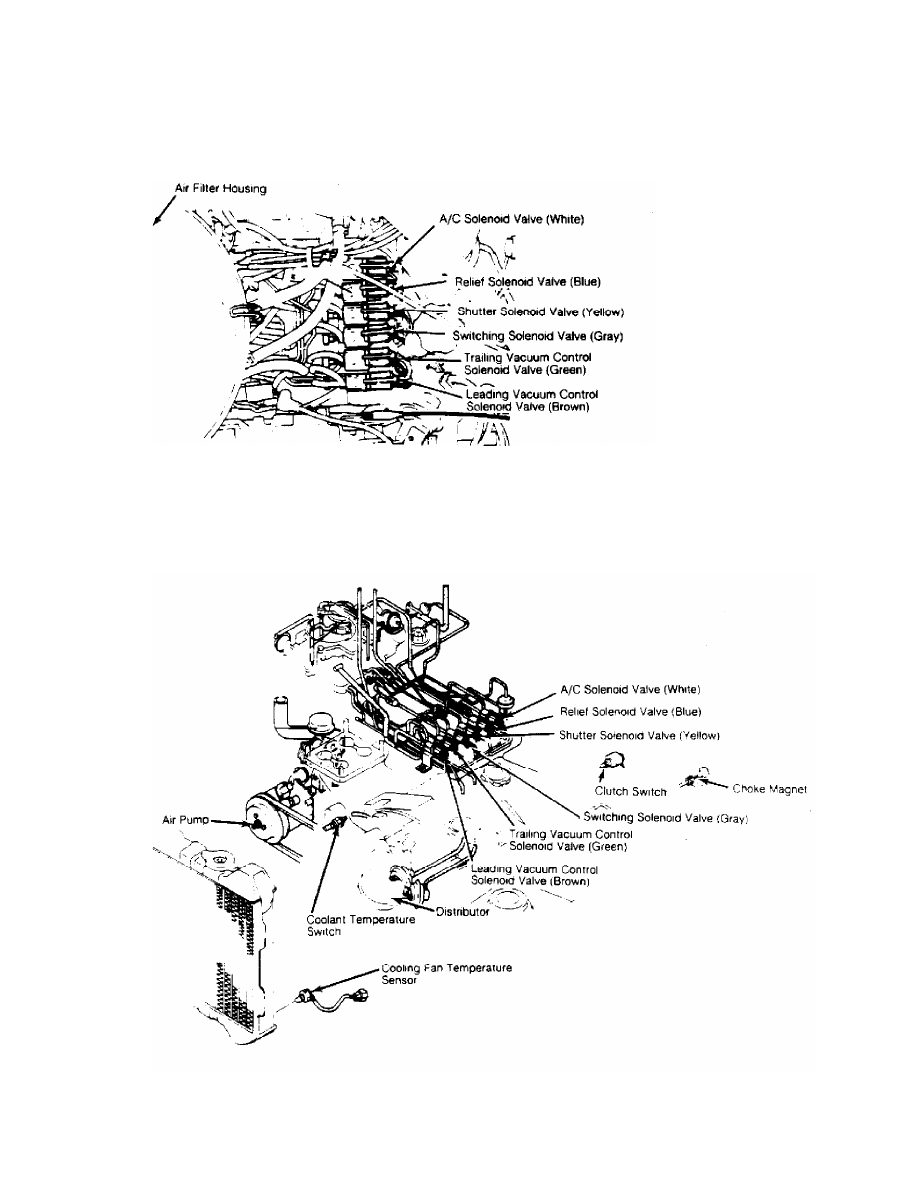

Leading Vacuum Control
Solenoid, Valve (Brown), (Graphic 2) In solenoid block on left side
of engine.

Rear Hatch Release Solenoid In center of rear finish
panel.

Relief Solenoid Valve (Blue),
(Graphic 1) In solenoid block on left side
of engine.
