Mazda RX7. Manual - part 5

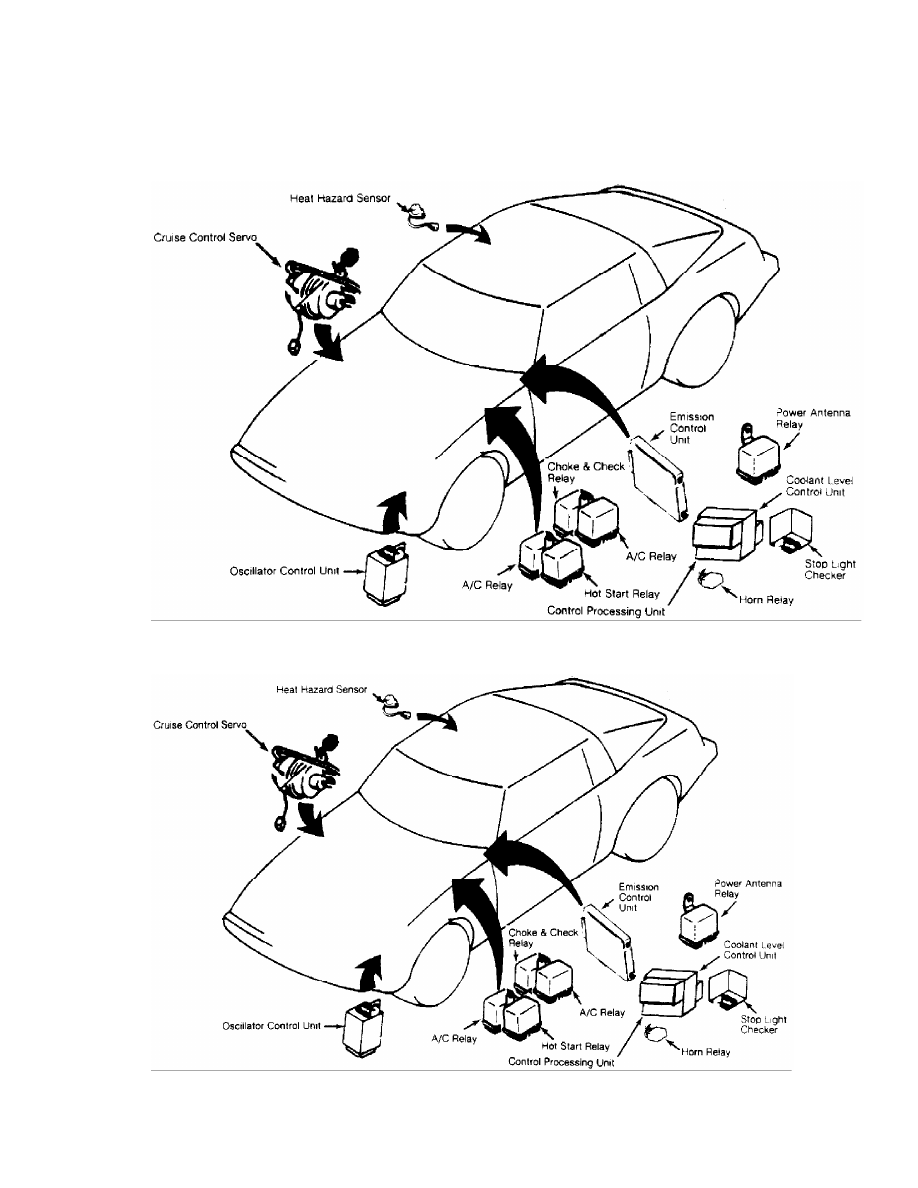

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 4)

1983 Mazda RX7

For www.iluvmyrx7.com

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, August 26, 2001  03:29PM

                                        compartment.

Emission Control Unit                   Below left side of dash.

Oscillator Control Unit                 At left front corner of engine
                                        compartment.

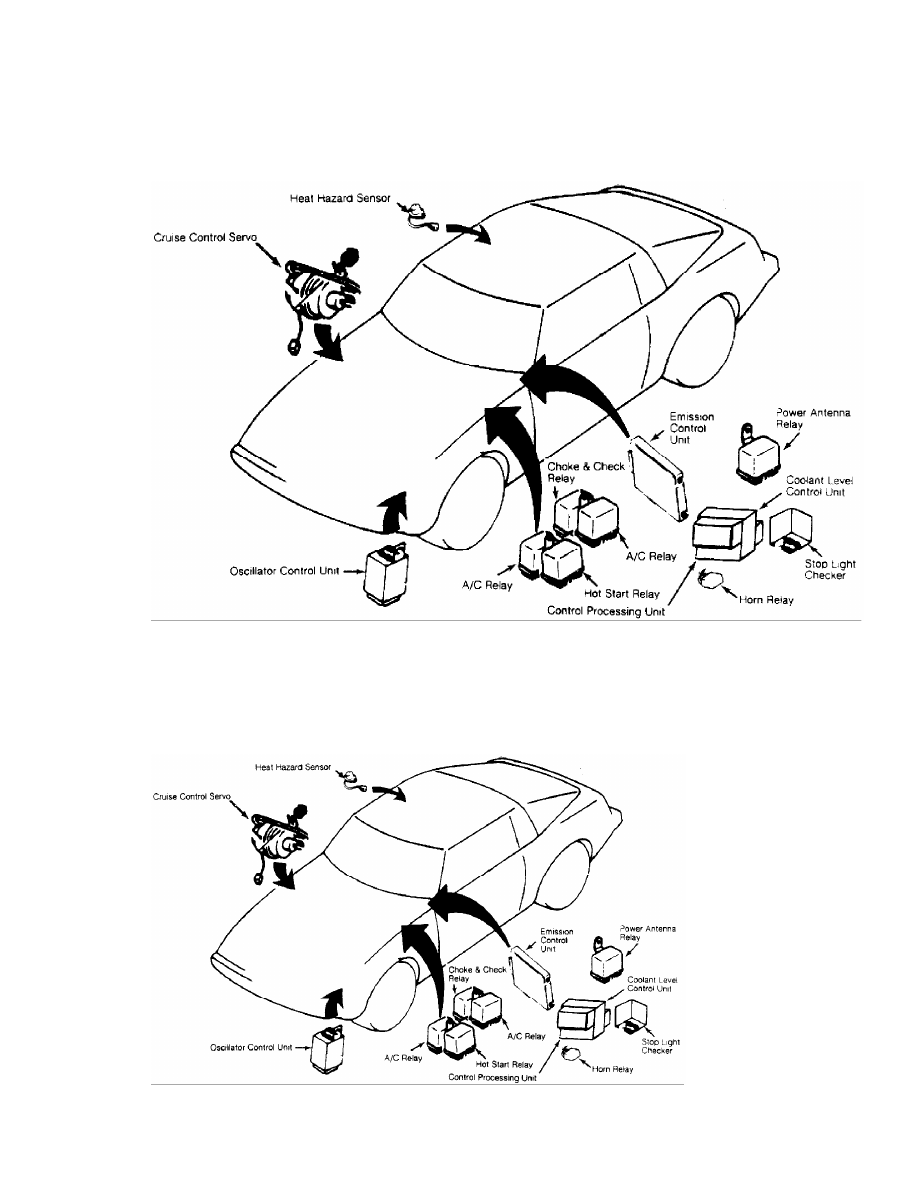

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 5)

1983 Mazda RX7

For www.iluvmyrx7.com

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, August 26, 2001  03:29PM

Stop Light Checker                      On left kick panel.

         RELAYS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

A/C Relays (2)                          In left rear corner of engine
                                        compartment.

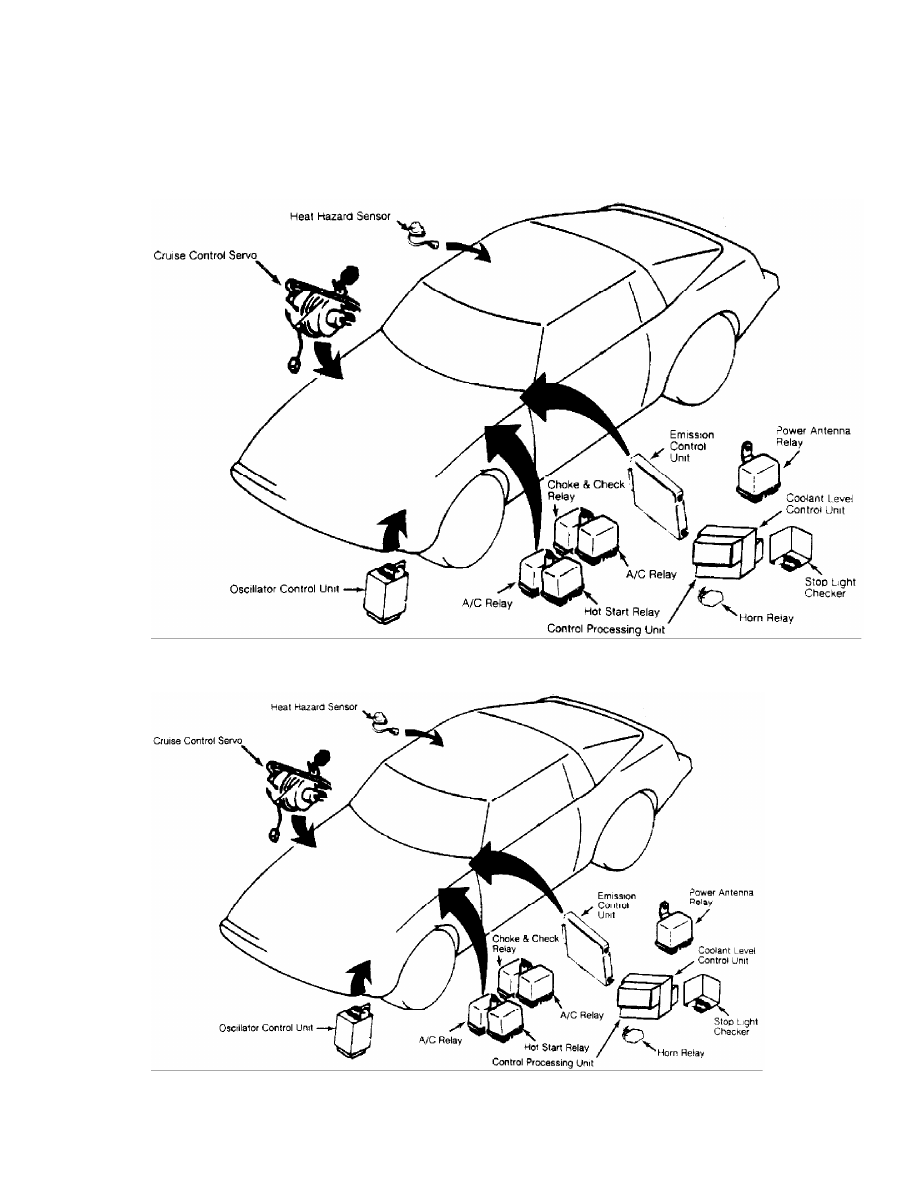

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 6)

1983 Mazda RX7

For www.iluvmyrx7.com

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, August 26, 2001  03:29PM

Choke & Check Relay                     In left rear corner of engine
                                        compartment.

Horn Relay                              At left kick panel.

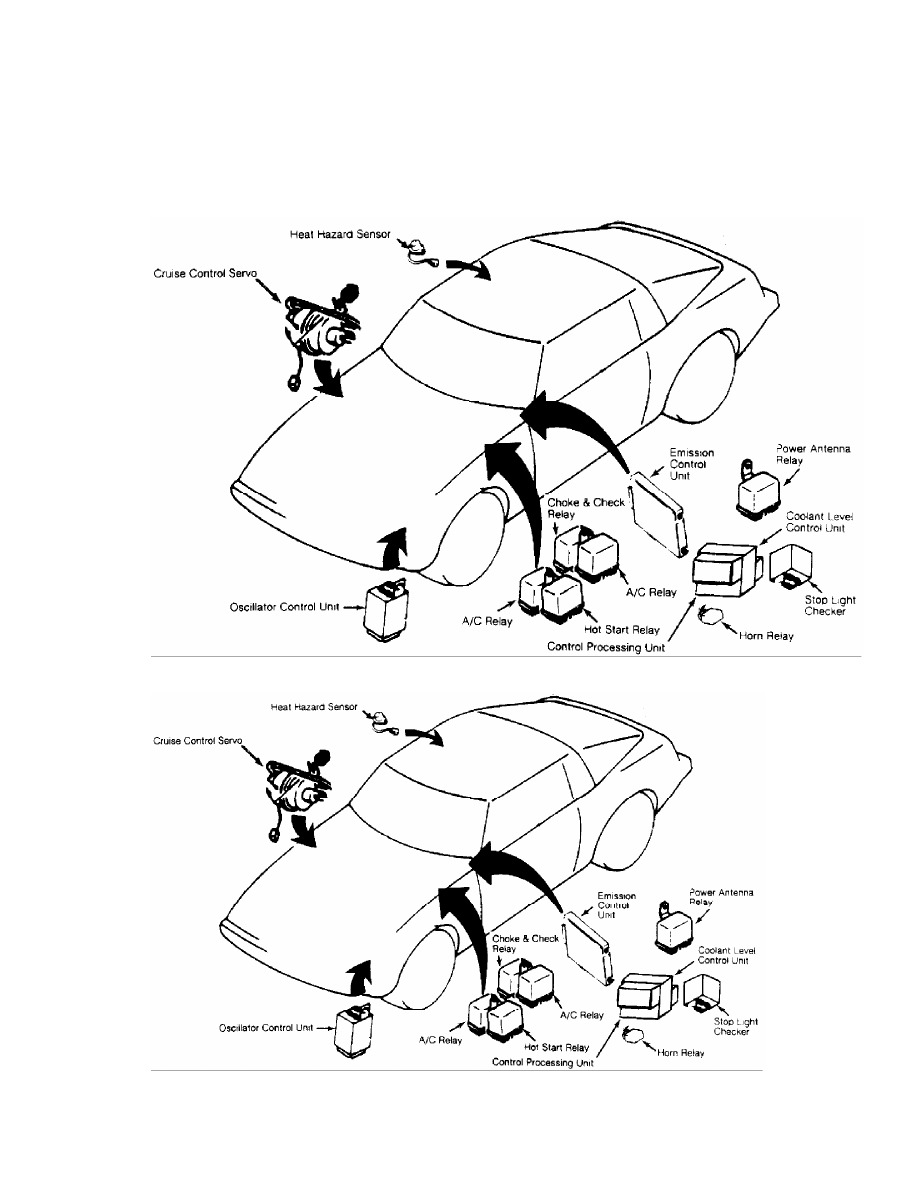

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 7)

1983 Mazda RX7

For www.iluvmyrx7.com

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, August 26, 2001  03:29PM

Hot Start Relay                         In left rear corner of engine
                                        compartment.

Power Antenna Relay                     Under left side of dash.

         MOTORS
