Mazda RX7. Manual - part 4

WIPER/WASHER SYSTEM

Article Text (p. 6)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

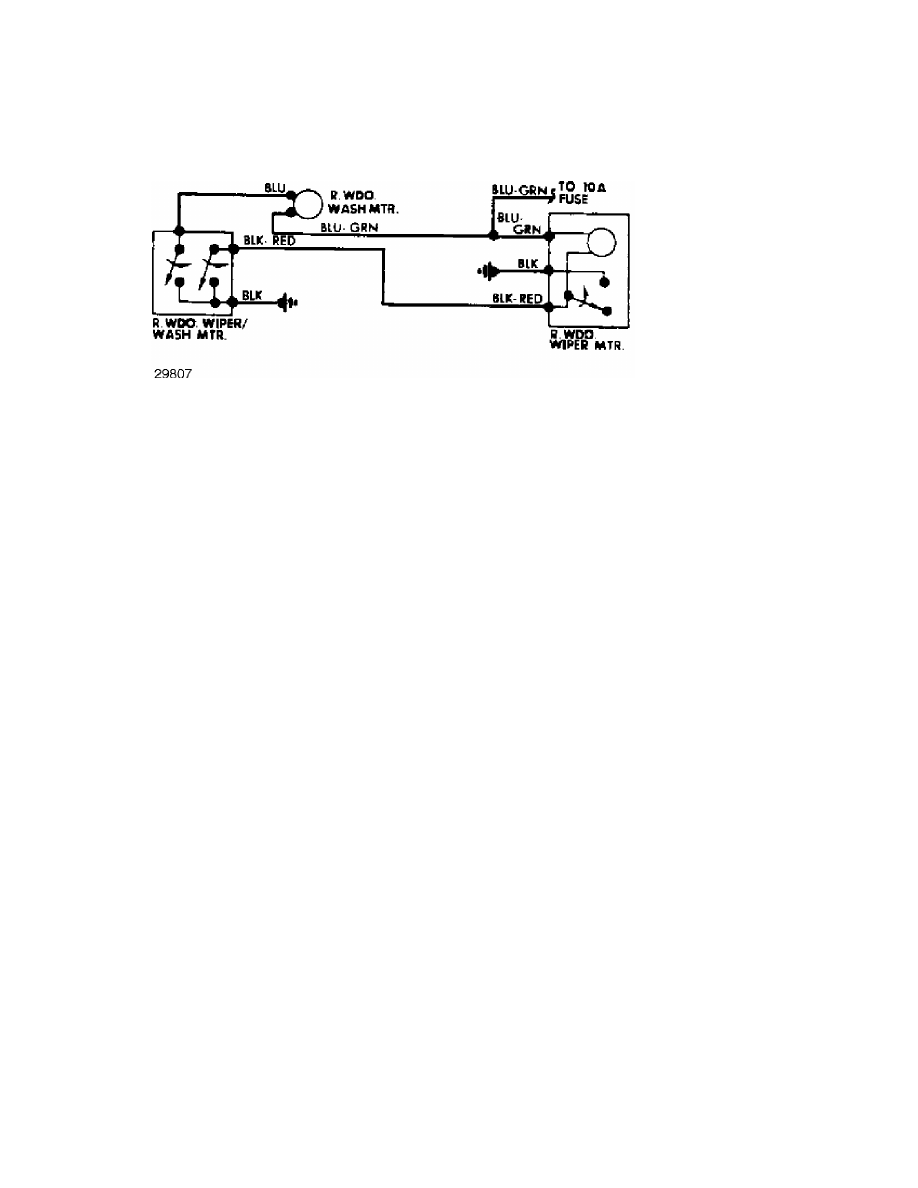

Fig. 7: Mazda 626 Rear Wiper Wiring Diagram
(4-Door Models Only)

END OF ARTICLE

ELECTRICAL COMPONENT LOCATOR

Article Text

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

ARTICLE BEGINNING

1983 Mazda
RX7 ELECTRICAL COMPONENTS

RX7 COMPONENT LOCATOR CHART

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

MISCELLANEOUS COMPONENTS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

A/C-Heater Blower Motor Resistor On blower housing under right
side of dash.

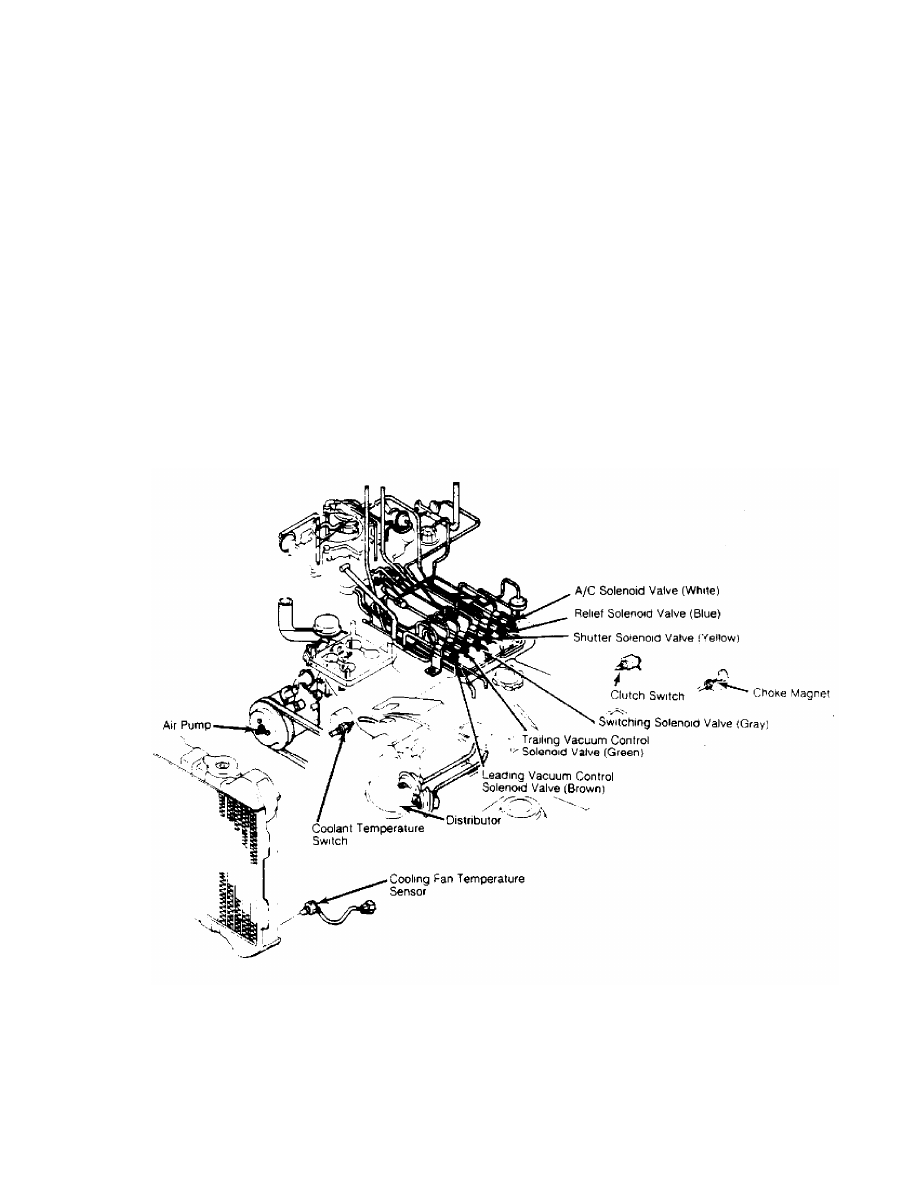

Choke Magnet In choke switch under dash.

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 2)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

Cruise Control Servo On right inner fender panel.

Fuse Block Below left side of dash.

Fusible Links On left shock tower.

Seat Belt Warning Chime Behind right side of
instrument cluster.

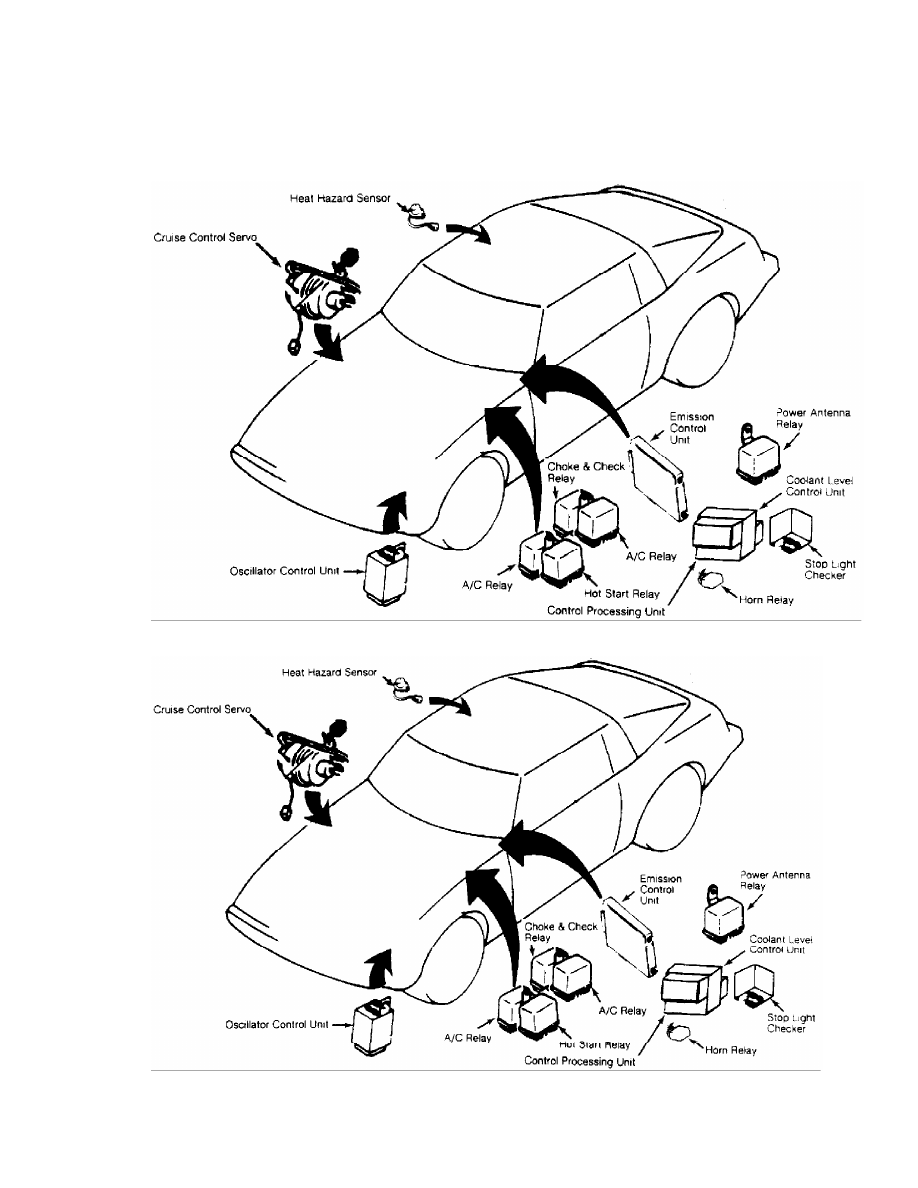

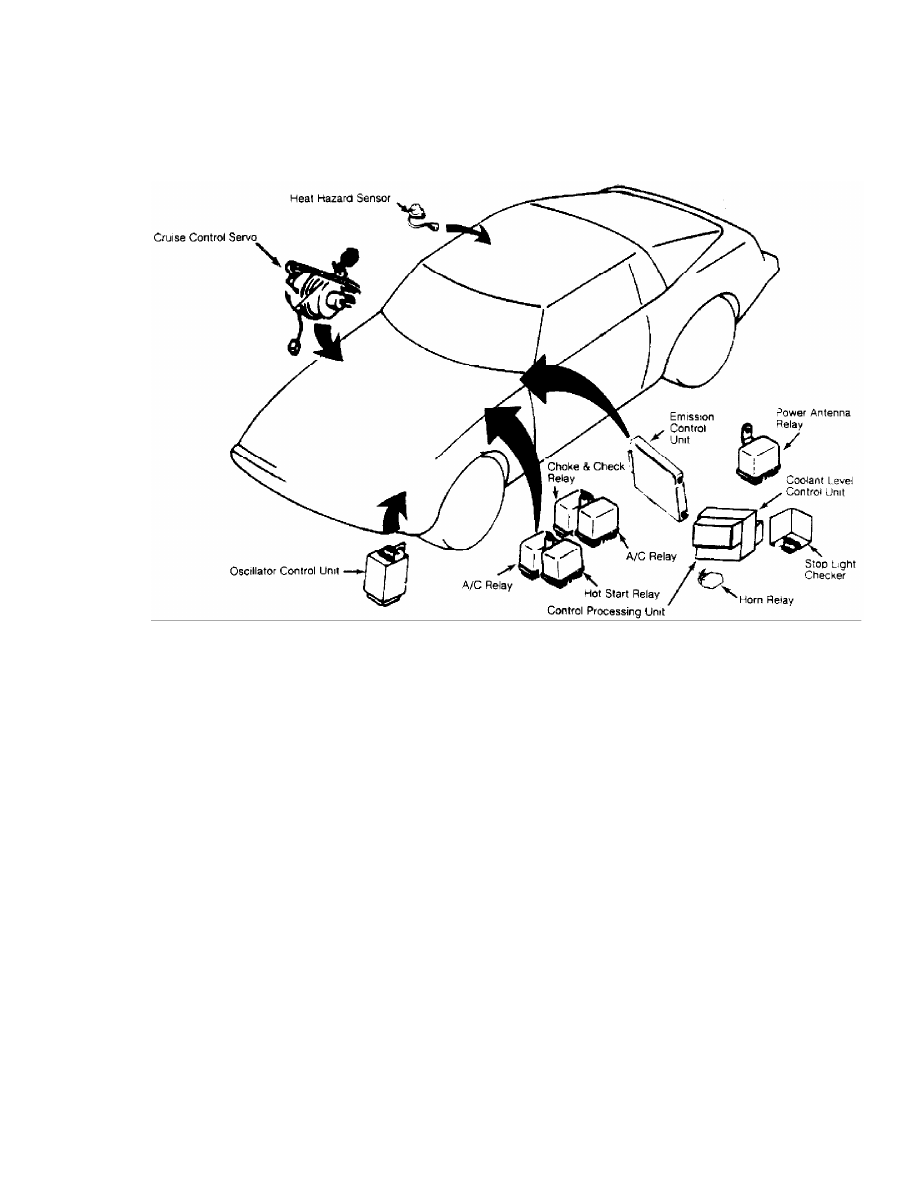

CONTROL UNITS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ELECTRICAL COMPONENT LOCATOR

Article Text (p. 3)

1983 Mazda RX7

For www.iluvmyrx7.com

Sunday, August 26, 2001 03:29PM

Coolant Level Control Unit On left kick panel.

Control Processing Unit On left kick panel.

Cruise Control Unit At left side of luggage
