Mazda CX 7. Manual - part 427





ENTERTAINMENT

09-20–1

09-20

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 1/2007 (Ref. No. R027/07)

09-20

ENTERTAINMENT

ENTERTAINMENT

LOCATION INDEX. . . . . . . . . . . . . . . . .  09-20–2

Audio System . . . . . . . . . . . . . . . . . . . .  09-20–2
Car-navigation System. . . . . . . . . . . . .  09-20–3
Rear view monitor  . . . . . . . . . . . . . . . .  09-20–4

AUDIO UNIT

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–4

Audio Unit Removal Note . . . . . . . . . . .  09-20–5

AUDIO UNIT

DISASSEMBLY/ASSEMBLY . . . . . . . . .  09-20–5

Standard Specification Type  . . . . . . . .  09-20–5

CAR-NAVIGATION UNIT

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–5

AUDIO AMPLIFIER

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–6

AUDIO AMPLIFIER

CONFIGURATION . . . . . . . . . . . . . . . . .  09-20–6

FRONT DOOR SPEAKER

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–6

Front Door Speaker

Installation Note . . . . . . . . . . . . . . . . .  09-20–7

FRONT DOOR SPEAKER

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-20–7

REAR DOOR SPEAKER

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–7

Rear Door Speaker

Installation Note . . . . . . . . . . . . . . . . .  09-20–7

REAR DOOR SPEAKER

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-20–8

FRONT SPEAKER

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–8

FRONT SPEAKER INSPECTION . . . . . .  09-20–8
REAR SPEAKER

REMOVAL/INSTALLATION. . . . . . . . . .  09-20–8

REAR SPEAKER INSPECTION . . . . . . .  09-20–9
CENTER SPEAKER

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–9

CENTER SPEAKER INSPECTION  . . . . . 09-20–9
AUDIOPILOT MICROPHONE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–10

CENTER ROOF ANTENNA

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–10

CENTER ROOF ANTENNA

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–11

Antenna Amplifier Inspection  . . . . . . . . 09-20–11
Feeder Line Inspection . . . . . . . . . . . . . 09-20–11

GPS ANTENNA

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–11

ANTENNA FEEDER LOCATION . . . . . . . 09-20–12
FRONT ANTENNA FEEDER

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–12

REAR ANTENNA FEEDER

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–12–1

GPS ANTENNA FEEDER

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–12–1

GPS Antenna Feeder No.1 . . . . . . . . . . 09-20–12–1
GPS Antenna Feeder No.2 . . . . . . . . . . 09-20–12–1

AUDIO CONTROL SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–13

AUDIO CONTROL SWITCH

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–13

MICROPHONE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–14

REAR MOUNT CAMERA

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–14

ACCESSORY SOCKET

REMOVAL/INSTALLATION  . . . . . . . . . . 09-20–14

Accessory Socket Removal Note  . . . . . 09-20–15
Cap Removal Note  . . . . . . . . . . . . . . . . 09-20–15

ACCESSORY SOCKET

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-20–15

End of Toc

WM: AUDIO

ENTERTAINMENT

09-20–2

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

ENTERTAINMENT LOCATION INDEX

id092000800100

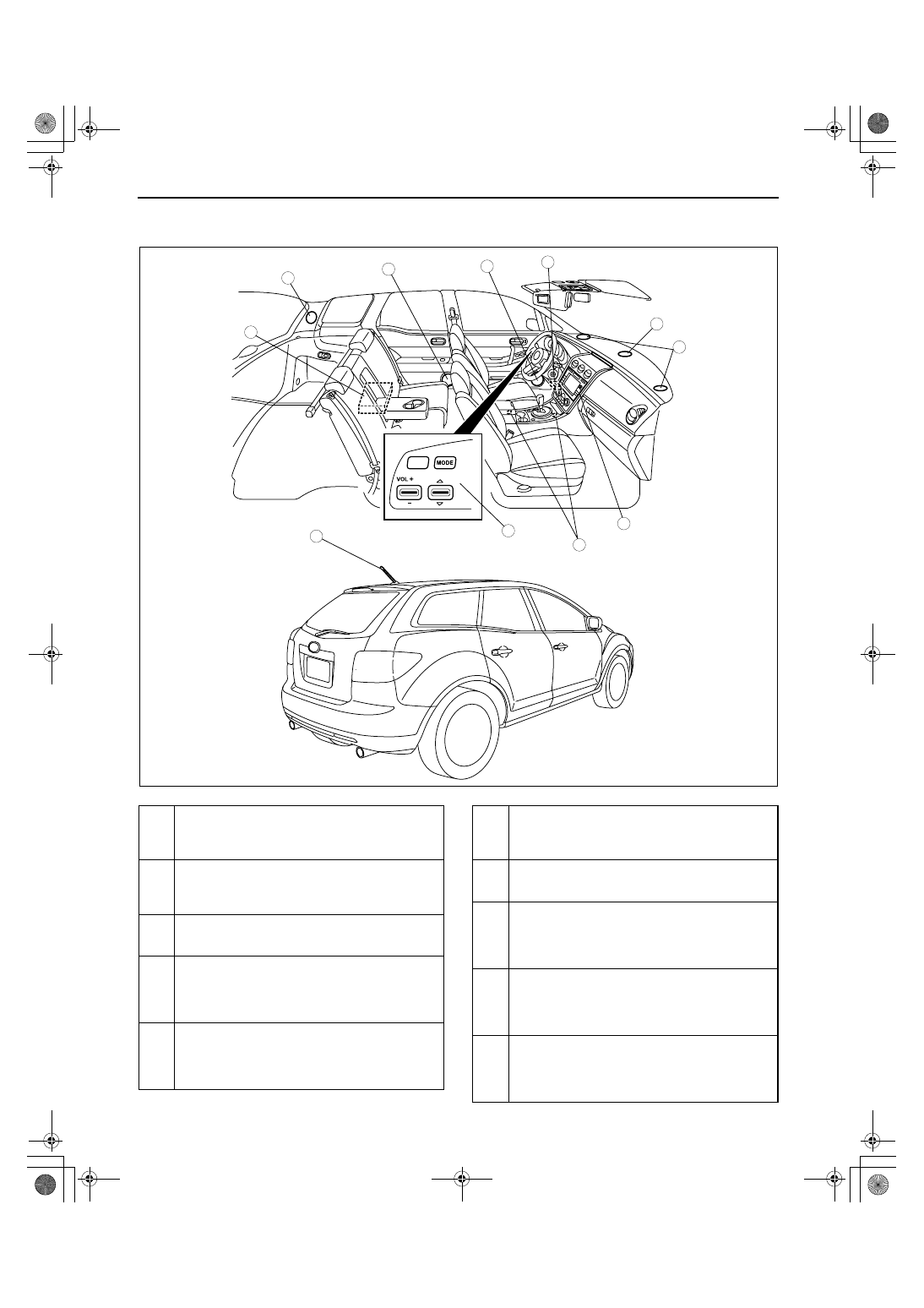

Audio System

.

7

5

4

3

1

2

6

10

8

9

11

acxuuw00001812

1

Front speaker
(See 09-20-8 FRONT SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-8 FRONT SPEAKER INSPECTION.)

2

Center speaker
(See 09-20-9 CENTER SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-9 CENTER SPEAKER INSPECTION.)

3

Audiopilot microphone
(See 09-20-10 AUDIOPILOT MICROPHONE
REMOVAL/INSTALLATION.)

4

Front door speaker
(See 09-20-6 FRONT DOOR SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-7 FRONT DOOR SPEAKER
INSPECTION.)

5

Rear door speaker
(See 09-20-7 REAR DOOR SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-8 REAR DOOR SPEAKER
INSPECTION.)

6

Rear speaker
(See 09-20-8 REAR SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-9 REAR SPEAKER INSPECTION.)

7

Audio amplifier
(See 09-20-6 AUDIO AMPLIFIER REMOVAL/
INSTALLATION.)

8

Audio unit
(See 09-20-14 ACCESSORY SOCKET REMOVAL/
INSTALLATION.)
(See 09-20-15 ACCESSORY SOCKET
INSPECTION.)

9

Accessory socket
(See 09-20-13 AUDIO CONTROL SWITCH
REMOVAL/INSTALLATION.)
(See 09-20-13 AUDIO CONTROL SWITCH
INSPECTION.)

10

Audio control switch
(See 09-20-13 AUDIO CONTROL SWITCH
REMOVAL/INSTALLATION.)
(See 09-20-13 AUDIO CONTROL SWITCH
INSPECTION.)

ENTERTAINMENT

09-20–3

09-20

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 1/2007 (Ref. No. R027/07)

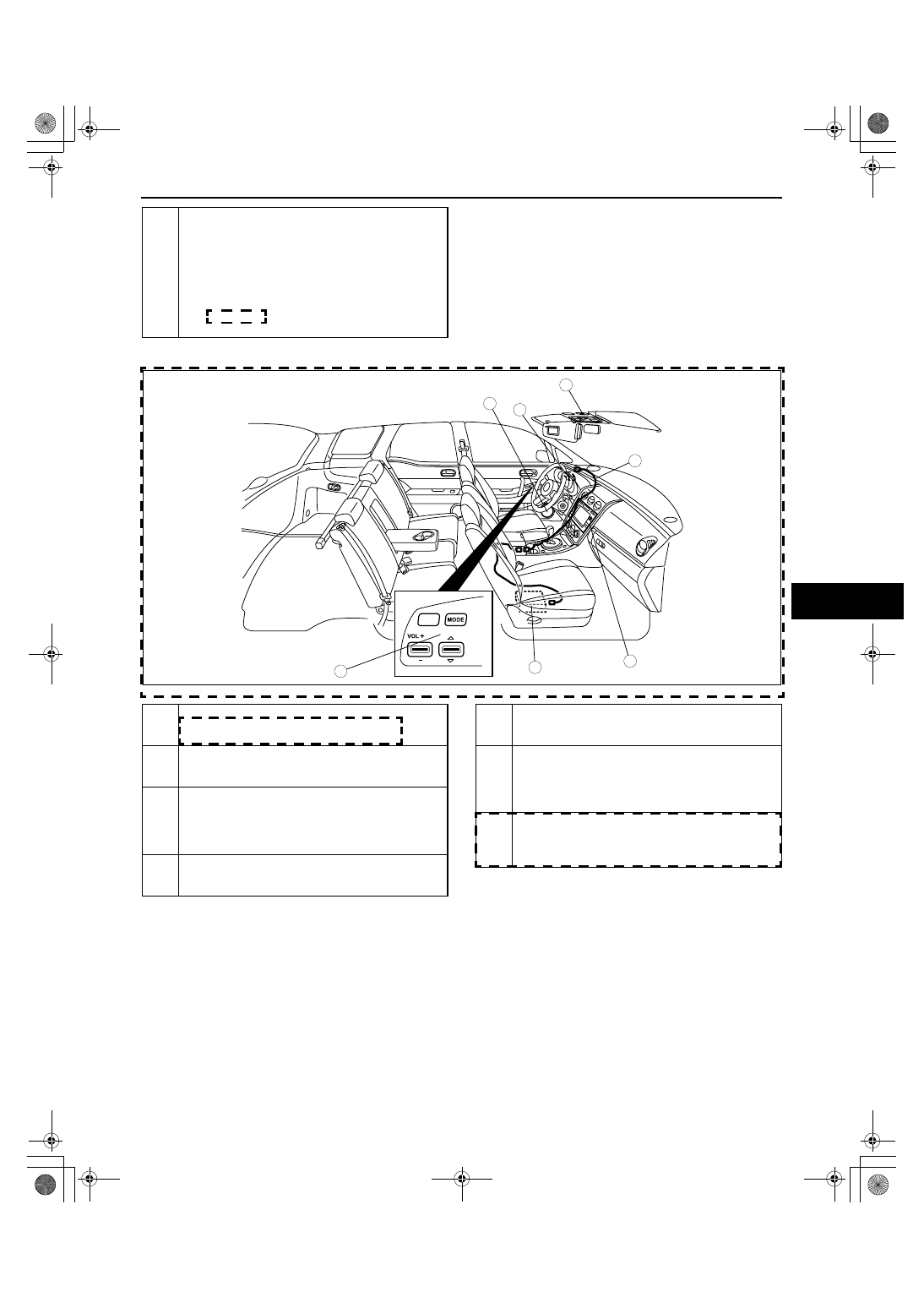

Car-navigation System

.

11

Center roof antenna
(See 09-20-10 CENTER ROOF ANTENNA
REMOVAL/INSTALLATION.)
(See 09-20-11 CENTER ROOF ANTENNA
INSPECTION.)
(See 09-20-12 ANTENNA FEEDER LOCATION.)
(See 09-20-12 FRONT ANTENNA FEEDER
INSPECTION.)
(See 09-20-12-1 REAR ANTENNA FEEDER
INSPECTION.)

6

3

1

2

7

4

5

acxuuw00002582

1

GPS antenna
(See09-20-11 GPS ANTENNA REMOVAL/
INSTALLATION.)

2

Microphone
(See 09-20-14 MICROPHONE REMOVAL/
INSTALLATION.)

3

Front door speaker
(See 09-20-6 FRONT DOOR SPEAKER REMOVAL/
INSTALLATION.)
(See 09-20-7 FRONT DOOR SPEAKER
INSPECTION.)

4

Audio unit
(See 09-20-4 AUDIO UNIT REMOVAL/
INSTALLATION.)

5

Car-navigation unit
(See 09-20-5 CAR-NAVIGATION UNIT REMOVAL/
INSTALLATION.)

6

Audio control switch
(See 09-20-13 AUDIO CONTROL SWITCH
REMOVAL/INSTALLATION.)
(See 09-20-13 AUDIO CONTROL SWITCH
INSPECTION.)

7

GPS antenna feeder
(See 09-20-12 ANTENNA FEEDER LOCATION.)
(See 09-20-12-1 GPS ANTENNA FEEDER
INSPECTION.)

ENTERTAINMENT

09-20–4

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

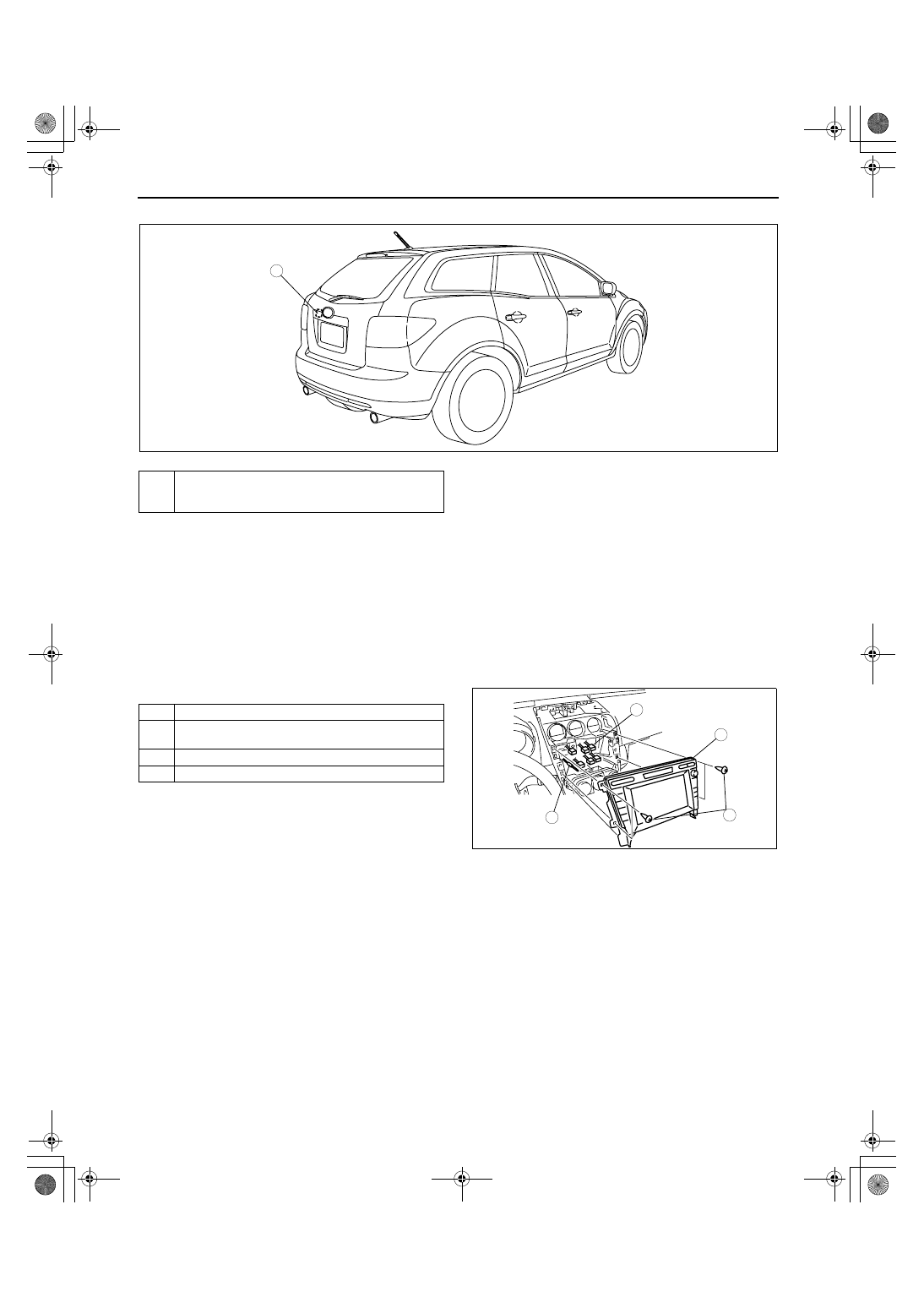

Rear view monitor

.

End Of Sie

WM: AUDIO UNIT

AUDIO UNIT REMOVAL/INSTALLATION

id092000805500

1. Disconnect the negative battery cable.
2. Remove the following parts:

(1) Front scuff plate inner (See 09-17-19 FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(2) Front side trim (See 09-17-18 FRONT SIDE TRIM REMOVAL/INSTALLATION.)
(3) Console panel (See 09-17-15 CONSOLE PANEL REMOVAL/INSTALLATION.)
(4) Console (See 09-17-13 CONSOLE REMOVAL/INSTALLATION.)
(5) Hood release lever (See 09-14-25 HOOD LATCH AND RELEASE LEVER REMOVAL/INSTALLATION.)
(6) Lower panel (See 09-17-9 LOWER PANEL REMOVAL/INSTALLATION.)
(7) Center panel (See 09-17-8 CENTER PANEL REMOVAL/INSTALLATION.)

3. Remove in the order indicated in the table.

.

4. Install in the reverse order of removal.

Caution

• When installing the Audio unit, make

sure that the wiring harness and antenna
feeder are not caught between the unit
and dashboard.If the wiring harness or the antenna feeder is caught between the unit and
dashboard, it may cause malfunctions.

1

acxuuw00002281

1

Rear mount camera
(See09-20-14 REAR MOUNT CAMERA REMOVAL/
INSTALLATION.)

1

Screw

2

Audio unit
(See 09-20-5 Audio Unit Removal Note.)

3

Connector

4

Antenna feeder

"

!





acxuuw00001012
