EXTERIOR TRIM

09-16–15

09-16

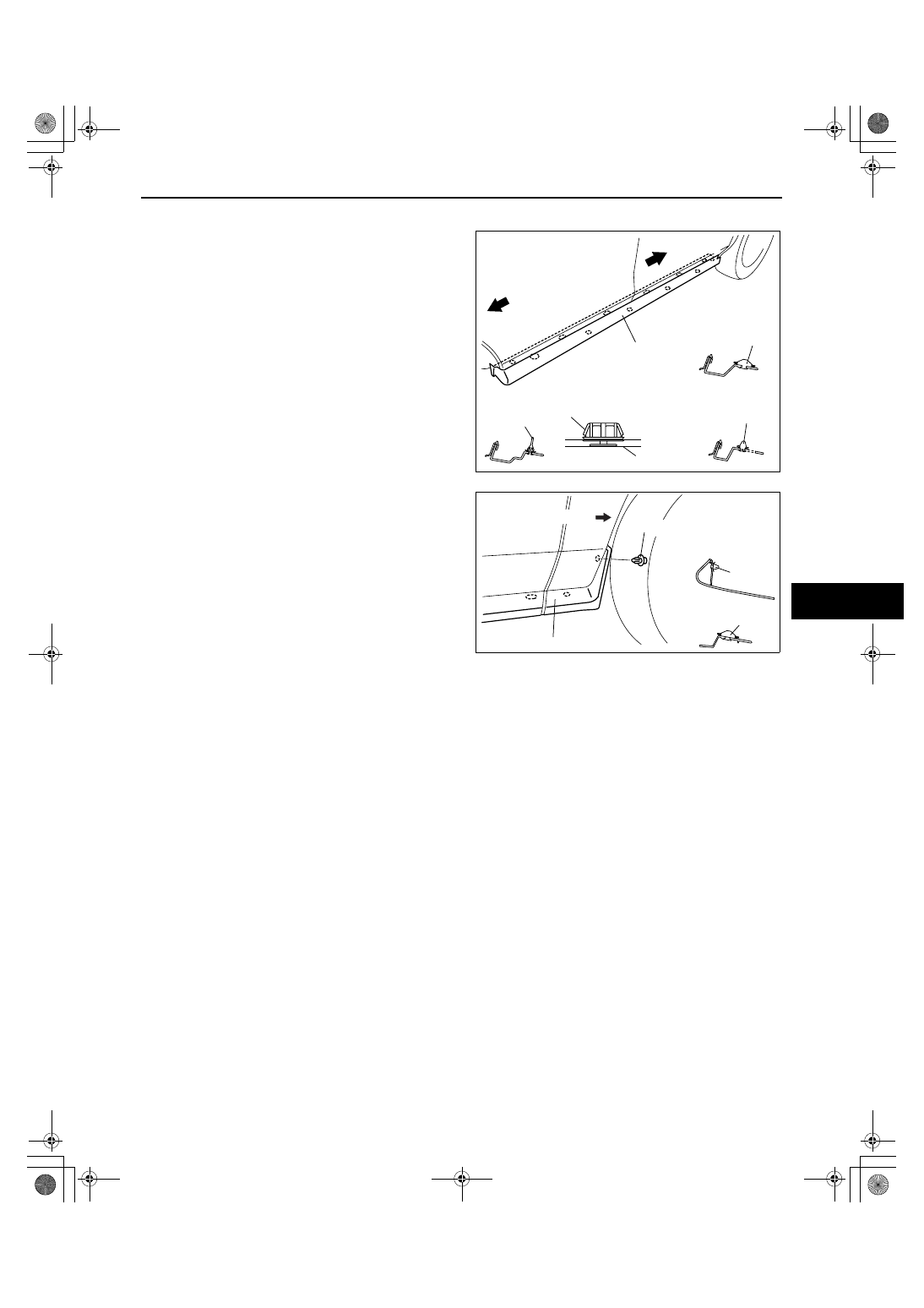

SIDE STEP MOLDING INSTALLATION

id091600804300

1. Install the clip A, D
2. Install the clip B.
3. Install the clips C.
4. Install the side step molding.

5. Install the fastener.
6. Install the clip F.
7. Install the clip E.
8. Install the fornt side step molding.

End Of Sie

C

A

C

C

C

C

C

C

C

C

B

D

STONE GUARD

SIDE STEP MOLDING

CLIP D

CLIP C

CLIP A

CLIP B

REAR

FRONT

acxuuw00000899

FRONT SIDE STEP MOLDING

CLIP F

CLIP E

F

E

FRONT

FASTENER

acxuuw00000900

INTERIOR TRIM

09-17–1

09-17

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

Revised 3/2007 (Ref. No. R038/07)

09-17

INTERIOR TRIM

INTERIOR TRIM LOCATION INDEX. . . .  09-17–2
DASHBOARD

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–4

Dashboard Removal Note . . . . . . . . . .  09-17–6
Airflow mode actuator connector

Disassembly Note  . . . . . . . . . . . . . . .  09-17–6

DASHBOARD

DISASSEMBLY/ASSEMBLY . . . . . . . . .  09-17–6

COLUMN COVER

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–8

GLOVE COMPARTMENT

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–8

CENTER PANEL

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–8

LOWER PANEL

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–9

Driver’s Side . . . . . . . . . . . . . . . . . . . . .  09-17–9
Passenger’s Side . . . . . . . . . . . . . . . . .  09-17–10

METER HOOD

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–10

VENTILATOR GRILLE

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–10

Driver’s Side . . . . . . . . . . . . . . . . . . . . .  09-17–10
Passenger’s Side . . . . . . . . . . . . . . . . .  09-17–11
Center  . . . . . . . . . . . . . . . . . . . . . . . . .  09-17–12

SAIL GARNISH

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–12

KNEE BOLSTER

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–12

CONSOLE

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–13

CONSOLE

DISASSEMBLY/ASSEMBLY . . . . . . . . .  09-17–14

CONSOLE PANEL

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–15

A-PILLAR TRIM

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–15

A-PILLAR LOWER TRIM

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–16

B-PILLAR LOWER TRIM

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–16

B-PILLAR UPPER TRIM

REMOVAL/INSTALLATION. . . . . . . . . 09-17-16–1

C-PILLAR TRIM

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–17

D-PILLAR TRIM

REMOVAL/INSTALLATION. . . . . . . . . .  09-17–18

DASHBOARD GARNISH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–18

FRONT SIDE TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–18

FRONT SCUFF PLATE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–19

Front Scuff Plate Inner  . . . . . . . . . . . . . 09-17–19
Front Scuff Plate Outer . . . . . . . . . . . . . 09-17–19

REAR SCUFF PLATE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–19

Rear Scuff Plate Inner. . . . . . . . . . . . . . 09-17–19
Rear Scuff Plate Outer  . . . . . . . . . . . . . 09-17–19

INNER GARNISH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–20

FRONT DOOR TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–20

Driver’s Side  . . . . . . . . . . . . . . . . . . . . . 09-17–20
Passenger’s Side. . . . . . . . . . . . . . . . . . 09-17–21

FRONT DOOR TRIM

DISASSEMBLY/ASSEMBLY  . . . . . . . . . 09-17–22

Driver’s Side  . . . . . . . . . . . . . . . . . . . . . 09-17–22
Passenger’s Side. . . . . . . . . . . . . . . . . . 09-17–22

REAR DOOR TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–23

REAR DOOR TRIM

DISASSEMBLY/ASSEMBLY  . . . . . . . . . 09-17–23

TRUNK SIDE TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–24

TRUNK END TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–24

SUB TRUNK BOX

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–25

LIFTGATE UPPER TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–25

LIFTGATE SIDE TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–25

LIFTGATE LOWER TRIM

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–26

SUNVISOR

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–26

ASSIST HANDLE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–27

HEADLINER

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–27

FLOOR COVERING

REMOVAL/INSTALLATION  . . . . . . . . . . 09-17–28

End of Toc

WM: INTERIOR TRIM

INTERIOR TRIM

09-17–2

2007 Mazda CX-7 Workshop Manual (1871–1U–06B)

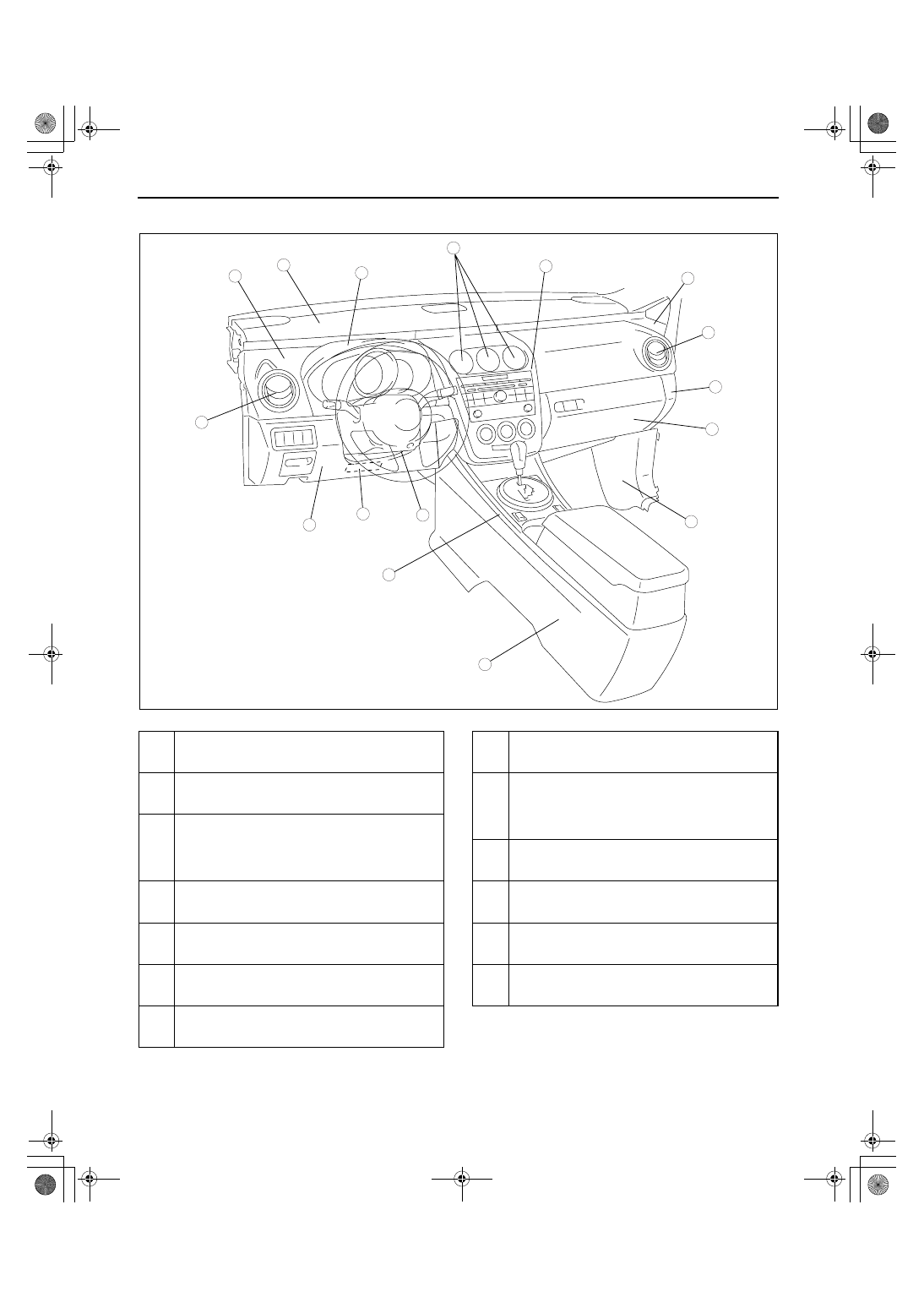

INTERIOR TRIM LOCATION INDEX

id091700800200

.

9

8

7

5

4

3

10

11

12

6

1

2

1

1

6

13

acxuuw00001463

1

Ventilator  grill
(See 09-17-10 VENTILATOR GRILLE REMOVAL/
INSTALLATION.)

2

Dashboard garnish
(See 09-17-18 DASHBOARD GARNISH REMOVAL/
INSTALLATION.)

3

Dashboard
(See 09-17-4 DASHBOARD REMOVAL/
INSTALLATION.)
(See 09-17-6 DASHBOARD DISASSEMBLY/
ASSEMBLY.)

4

Meter hood
(See 09-17-10 METER HOOD REMOVAL/
INSTALLATION.)

5

Center panel
(See 09-17-8 CENTER PANEL REMOVAL/
INSTALLATION.)

6

Lower panel
(See 09-17-9 LOWER PANEL REMOVAL/
INSTALLATION.)

7

Glove compartment
(See 09-17-8 GLOVE COMPARTMENT REMOVAL/
INSTALLATION.)

8

Front side trim
(See 09-17-18 FRONT SIDE TRIM REMOVAL/
INSTALLATION.)

9

Console
(See 09-17-13 CONSOLE REMOVAL/
INSTALLATION.)
(See 09-17-14 CONSOLE DISASSEMBLY/
ASSEMBLY.)

10

Console panel
(See 09-17-15 CONSOLE PANEL REMOVAL/
INSTALLATION.)

11

Column cover
(See 09-17-8 COLUMN COVER REMOVAL/
INSTALLATION.)

12

Knee bolster
(See 09-17-12 KNEE BOLSTER REMOVAL/
INSTALLATION.)

13

A-pillar lower trim
(See 09-17-16 A-PILLAR LOWER TRIM REMOVAL/
INSTALLATION.)
