DOORS AND LIFTGATE

09-11–5

09-11

4. Remove the tab, then remove the rear door wiring

harness bracket.

5. Remove screws A and fastener.
6. Remove the rear door module.
7. Install in the reverse order of removal.

End Of Sie

WM: LIFTGATE

LIFTGATE REMOVAL/INSTALLATION

id091100800700

Warning

• When removing the stay damper, serious injury may occur if the stay damper is removed without

supporting the liftgate. Always perform the procedure with at least another person.

1. Disconnect the negative battery cable.
2. Disconnect the rear washer hose.
3. Disconnect the liftgate wiring harness connector.
4. Remove in the order indicated in the figure.

5. Install in the reverse order of removal.
6. Adjust the liftgate. (See 09-11-6 LIFTGATE

ADJUSTMENT.)

End Of Sie

REAR DOOR
WIRING HARNESS
BRACKET

TAB

acxuuw00001333

A

A

A

A

A

A

A

A

FASTENER

SCREW A

REAR DOOR
MODULE

acxuuw00001334

1

Bolt  A

2

Stay damper

3

Bolt  B

4

Liftgate

5

Nut

6

Liftgate hinge

2

3

5

6

1

4

15.7—23.5 N·m
{1.60—2.39 kgf·m,
11.5—17.3 ft·lbf}

N·m {kgf·cm, in·lbf}

7.8—10.8
{79.6—110.1,
69.1—95.5}

8.8—12.7
{89.8—129.5,
77.9—112.4}

acxuuw00001335

DOORS AND LIFTGATE

09-11–6

LIFTGATE ADJUSTMENT

id091100800900

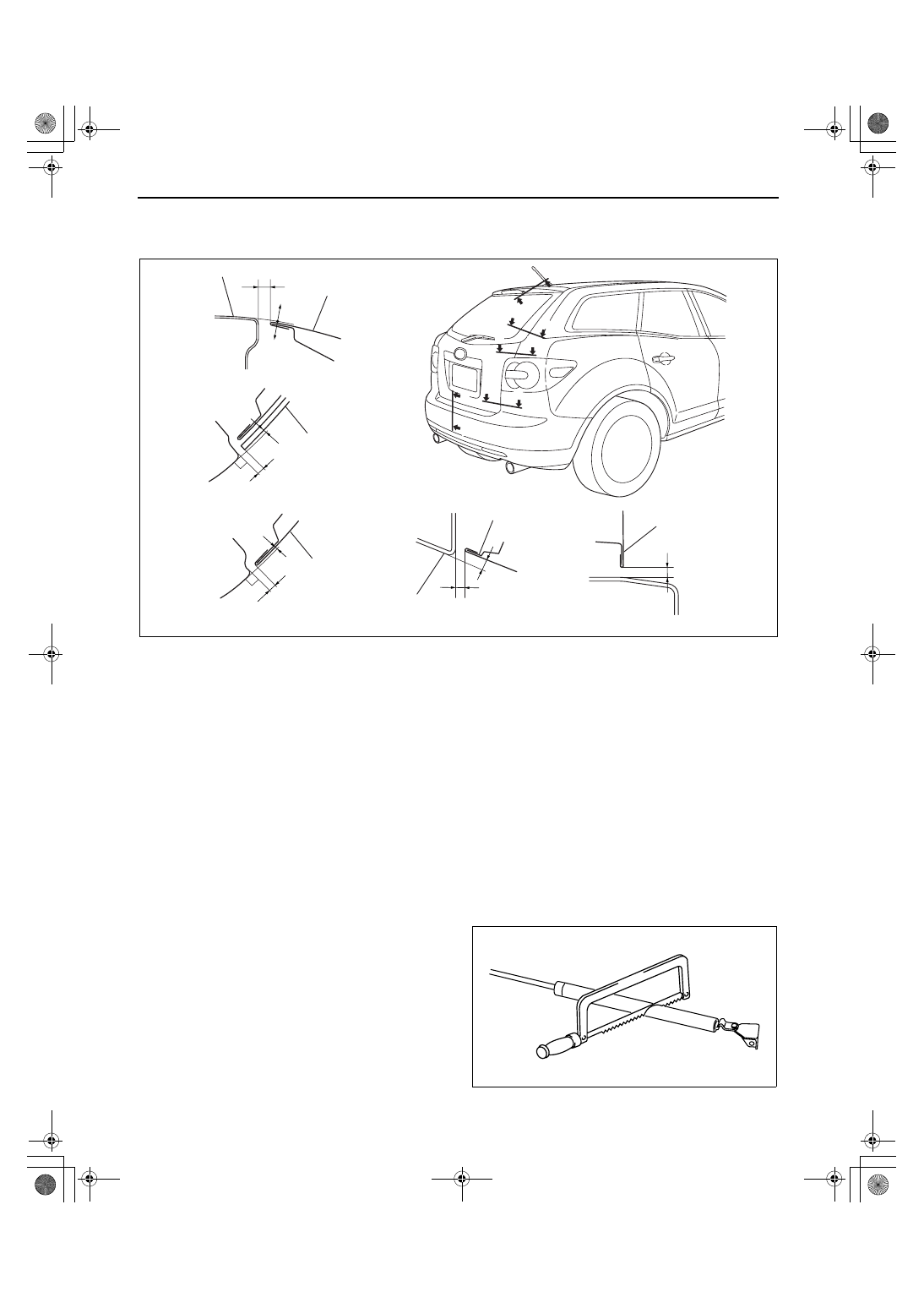

1. Measure the gap and height between the liftgate and the body.
2. Loosen the liftgate hinge installation bolts and adjust the gap by moving the liftgate.

Clearance

a: 5.0— 7.0 mm {0.19— 0.27 in}
b: -2.0— 0.0 mm {-0.08— 0.00 in}
c: 1.8— 6.8 mm {0.07— 0.27 in}
d: -2.6— 2.6 mm {-0.10— 0.10 in}
e: 2.8— 5.2 mm {0.11— 0.20 in}
f: -1.2— 1.2 mm {-0.05— 0.05 in}
g: 1.5— 6.5 mm {0.06— 0.26 in}
h: -1.5— 2.5 mm {0.06— 0.10 in}
i: 4.0— 8.0 mm {0.16— 0.31 in}

3. Tighten the bolts or screws.

End Of Sie

STAY DAMPER DISPOSAL

id091100801100

Note

• The gas in the stay damper is colorless, odorless, and non-toxic.

1. Wear protective eye wear.
2. Lay the stay damper flat.
3. Saw through the stay damper body using

hacksaw.

4. Allow the gas to escape from the stay damper.
5. Discard the stay damper.

End Of Sie

A

A

a

b

d

c

g

h

e

f

i

C

C

B

B

D

E

E

D

SEC. C

C

SEC. D

D

SEC. E

E

REAR BUMPER

REAR BUMPER

LIFTGATE

LIFTGATE

LIFTGATE

LIFTGATE

ROOF PANEL

LIFTGATE

SEC. A

A

SEC. B

B

acxuuw00001336

acxuuw00001337

GLASS/WINDOWS/MIRRORS

09-12–1

09-12

09-12

GLASS/WINDOWS/MIRRORS

GLASS/WINDOWS/MIRRORS

LOCATION INDEX. . . . . . . . . . . . . . . . .  09-12–2

FRONT DOOR GLASS

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–3

Front door glass removal note . . . . . . .  09-12–4

REAR DOOR GLASS

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–4

FRONT POWER WINDOW REGULATOR

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–5

REAR POWER WINDOW REGULATOR

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–6

POWER WINDOW MOTOR

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–7

POWER WINDOW MOTOR

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-12–7

Front Side. . . . . . . . . . . . . . . . . . . . . . .  09-12–7
Rear Side . . . . . . . . . . . . . . . . . . . . . . .  09-12–8

POWER WINDOW MAIN SWITCH

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–8

POWER WINDOW MAIN SWITCH

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-12–8

Driver’s Side . . . . . . . . . . . . . . . . . . . . .  09-12–8
Rear Side . . . . . . . . . . . . . . . . . . . . . . .  09-12–10

POWER WINDOW SUBSWITCH

REMOVAL/INSTALLATION. . . . . . . . . .  09-12–11

Passenger’s Side   . . . . . . . . . . . . . . . .  09-12–11
Rear Side . . . . . . . . . . . . . . . . . . . . . . .  09-12–11

POWER WINDOW SUBSWITCH

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-12–11

Passenger’s Side . . . . . . . . . . . . . . . . .  09-12–11
Rear Side . . . . . . . . . . . . . . . . . . . . . . .  09-12–13

POWER WINDOW INITIALIZATION

PROCEDURE  . . . . . . . . . . . . . . . . . . . .  09-12–13

TWO-STEP DOWN FUNCTION

OPERATIVE/NON-OPERATIVE
SWITCHING  PROCEDURE . . . . . . . . .  09-12–14

DOOR GLASS POSITION CHANGE

PROCEDURE  . . . . . . . . . . . . . . . . . . . .  09-12–15

WINDSHIELD REMOVAL  . . . . . . . . . . . .  09-12–16

Not Reusing Windshield. . . . . . . . . . . .  09-12–16

Reusing Windshield  . . . . . . . . . . . . . . . 09-12–17

WINDSHIELD INSTALLATION. . . . . . . . . 09-12–17
REAR WINDOW GLASS REMOVAL . . . . 09-12–20
REAR WINDOW GLASS

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–21

SIDE WINDOW GLASS REMOVAL . . . . . 09-12–23

Not Reusing Windshield  . . . . . . . . . . . . 09-12–23
Reusing Windshield  . . . . . . . . . . . . . . . 09-12–24

SIDE WINDOW GLASS

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–25

QUARTER WINDOW GLASS

REMOVAL. . . . . . . . . . . . . . . . . . . . . . . . 09-12–27

Not Reusing Windshield  . . . . . . . . . . . . 09-12–27
Reusing Windshield  . . . . . . . . . . . . . . . 09-12–28

QUARTER WINDOW GLASS

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–29

FILAMENT INSPECTION . . . . . . . . . . . . . 09-12–31
FILAMENT REPAIR  . . . . . . . . . . . . . . . . . 09-12–31
POWER OUTER MIRROR

REMOVAL/INSTALLATION  . . . . . . . . . . 09-12–32

OUTER MIRROR GLASS

REMOVAL. . . . . . . . . . . . . . . . . . . . . . . . 09-12–32

OUTER MIRROR GLASS

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–33

OUTER MIRROR GARNISH

REMOVAL. . . . . . . . . . . . . . . . . . . . . . . . 09-12–33

OUTER MIRROR GARNISH

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–33

POWER OUTER MIRROR

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-12–34

POWER OUTER MIRROR SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-12–34

POWER OUTER MIRROR SWITCH

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-12–35

REARVIEW MIRROR REMOVAL . . . . . . . 09-12–35
REARVIEW MIRROR

INSTALLATION. . . . . . . . . . . . . . . . . . . . 09-12–36

BASE REMOVAL  . . . . . . . . . . . . . . . . . . . 09-12–36
BASE INSTALLATION . . . . . . . . . . . . . . . 09-12–36

End of Toc

WM: GLASS/WINDOWS/MIRRORS

GLASS/WINDOWS/MIRRORS

09-12–2

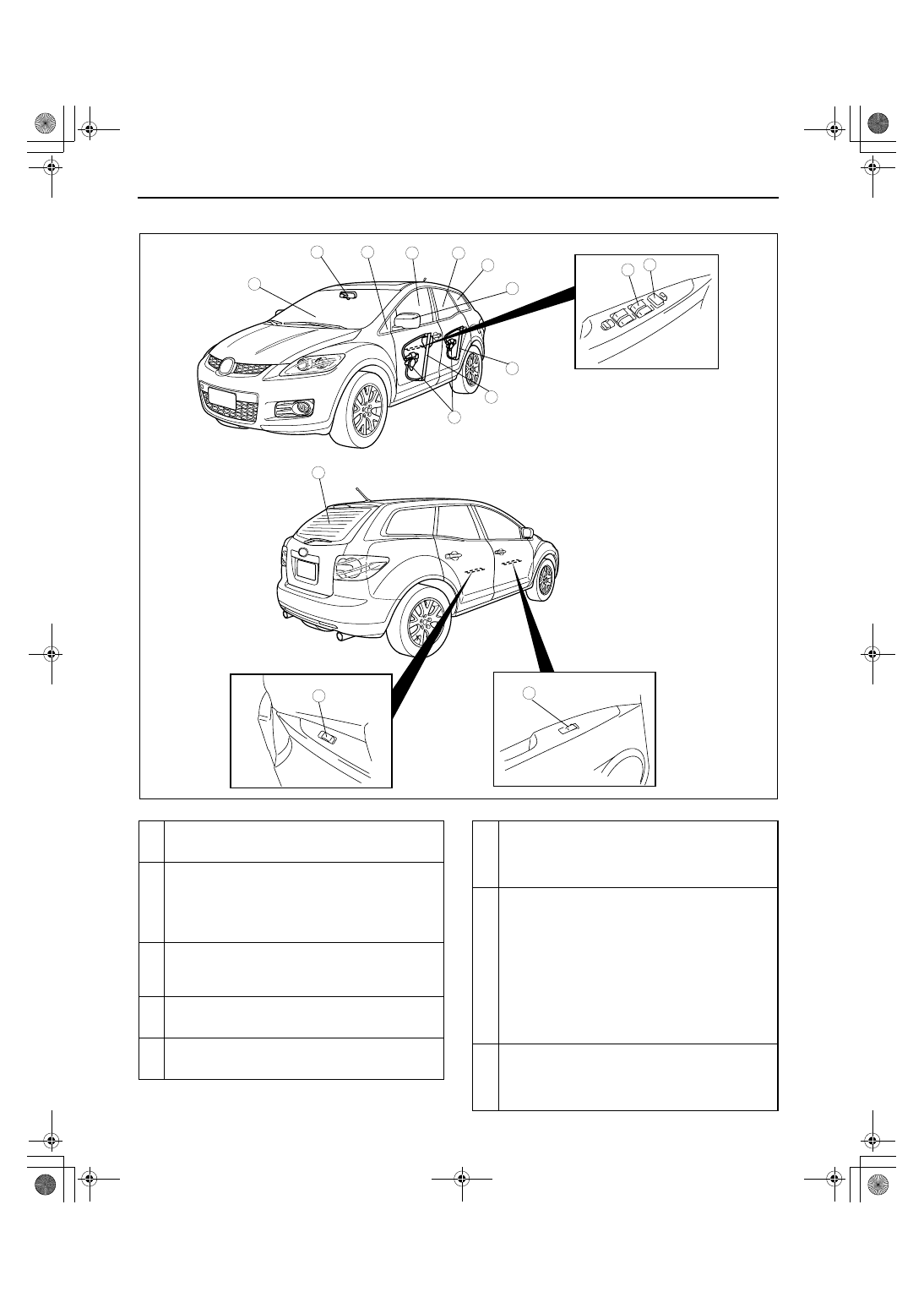

GLASS/WINDOWS/MIRRORS LOCATION INDEX
