SERVICE TOOLS

06-60–1

06-60

06-60

SERVICE TOOLS

STEERING SST. . . . . . . . . . . . . . . . . . . .  06-60–1

End of Toc

WM: STEERING

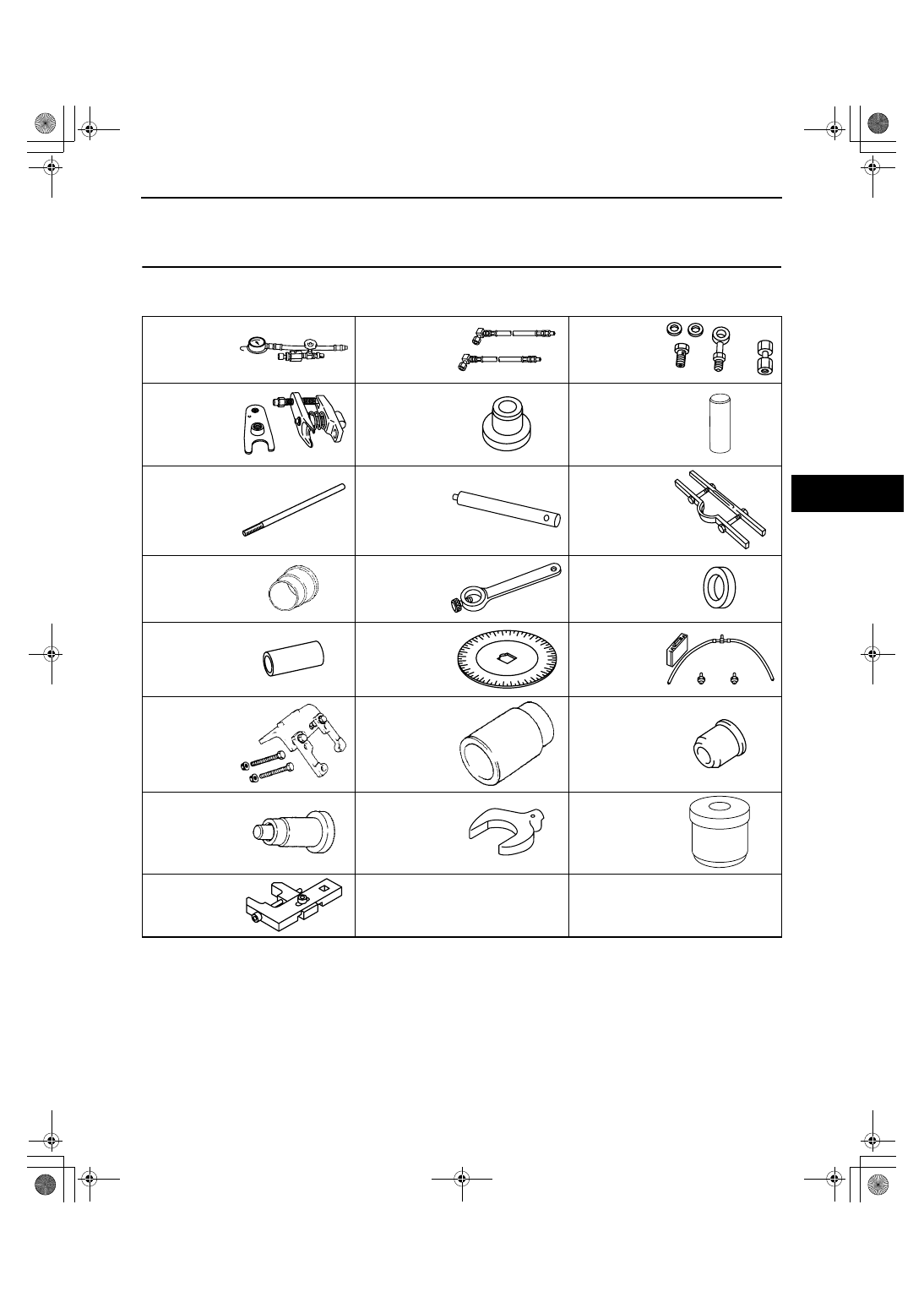

STEERING SST

id066000800100

End Of Sie

49 1232 670B

Power steering
gauge set

49 H002 671

Adapter

49 G032 3A4A

Power steering
gauge adapter
set

49 T028 3A0

Ball joint puller
set

49 H032 326

Body

49 B032 317

Bearing and oil
seal remover

49 F032 303

Handle

49 G033 102

Handle

49 N032 319A

Support plate

49 B018 003

Body B

49 0180 510B

Preload
measuring
attachment

49 H032 334

Collar

49 L032 312A

Oil Seal Installer

49 D032 316

Protractor

49 G032 3A1

Joint host set

49 F032 301

Power steering
pump hanger

49 F032 321

Installer B
(Part of 49 F032
3A2)

49 S032 318

Backup ring
replacer

49 H032 327

Oil seal &
bearing installer

49 H032 351

Wrench

49 B032 301

Body

49 E032 308

Wrench

— —

1871-1U-06B(06-60).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時２７分

07-02–1

07

HEATER, VENTILATION &

AIR CONDITIONING (HVAC)

SECTION

07-02

Toc of SCT

ON-BOARD DIAGNOSTIC  . . . . 07-02
SYMPTOM

TROUBLESHOOTING  . . . . . . 07-03

REFRIGERANT SYSTEM . . . . . 07-10

BASIC SYSTEM . . . . . . . . . . . .  07-11
CONTROL SYSTEM  . . . . . . . .  07-40
TECHNICAL DATA . . . . . . . . . .  07-50
SERVICE TOOLS . . . . . . . . . . .  07-60

Toc of SCT

07-02

ON-BOARD DIAGNOSTIC

HVAC SYSTEM WIRING DIAGRAM  . . . . 07-02–2
DTC B1251, B1253. . . . . . . . . . . . . . . . . . 07-02–3
DTC B1251, B1253, B1255, B1257,

B1274, B1275, B1282, B1283, B1947,
B2014 (MULTIPLE DTCS
 INDICATED). . . . . . . . . . . . . . . . . . . . . . 07-02–4

DTC B1260, B1261. . . . . . . . . . . . . . . . . . 07-02–4
DTC B1255, B1257. . . . . . . . . . . . . . . . . . 07-02–5
DTC B1260, B1261, B1274, B1275,

B1282, B1283 (MULTIPLE DTCS
INDICATED) . . . . . . . . . . . . . . . . . . . . . . 07-02–6

DTC B1274, B1275. . . . . . . . . . . . . . . . . . 07-02–7
DTC B1282, B1283. . . . . . . . . . . . . . . . . . 07-02–8
DTC B1947, B2014. . . . . . . . . . . . . . . . . . 07-02–8

DTC B2832  . . . . . . . . . . . . . . . . . . . . . . .  07-02–9
DTC B2834  . . . . . . . . . . . . . . . . . . . . . . .  07-02–10
A/C OPERATION CHECK MODE . . . . . .  07-02–10
A/C OPERATION CHECK MODE

DISPLAY  . . . . . . . . . . . . . . . . . . . . . . . .  07-02–11

DTC DISPLAY . . . . . . . . . . . . . . . . . . . . .  07-02–11
CLEARING DTC  . . . . . . . . . . . . . . . . . . .  07-02–11
DTC TABLE . . . . . . . . . . . . . . . . . . . . . . .  07-02–12
PID/DATA MONITOR DISPLAY . . . . . . . .  07-02–13
PID/DATA MONITOR TABLE. . . . . . . . . .  07-02–13
ACTIVE COMMAND MODES

DISPLAY  . . . . . . . . . . . . . . . . . . . . . . . .  07-02–13

ACTIVE COMMAND MODES TABLE . . .  07-02–13

End of Toc

WM: HEATER, VENTILATION AND AIR CONDITIONING (HVAC)

1871-1U-06B(07-02).fm  1 ページ  ２００６年３月１６日　木曜日　午後４時２２分

ON-BOARD DIAGNOSTIC

07-02–2

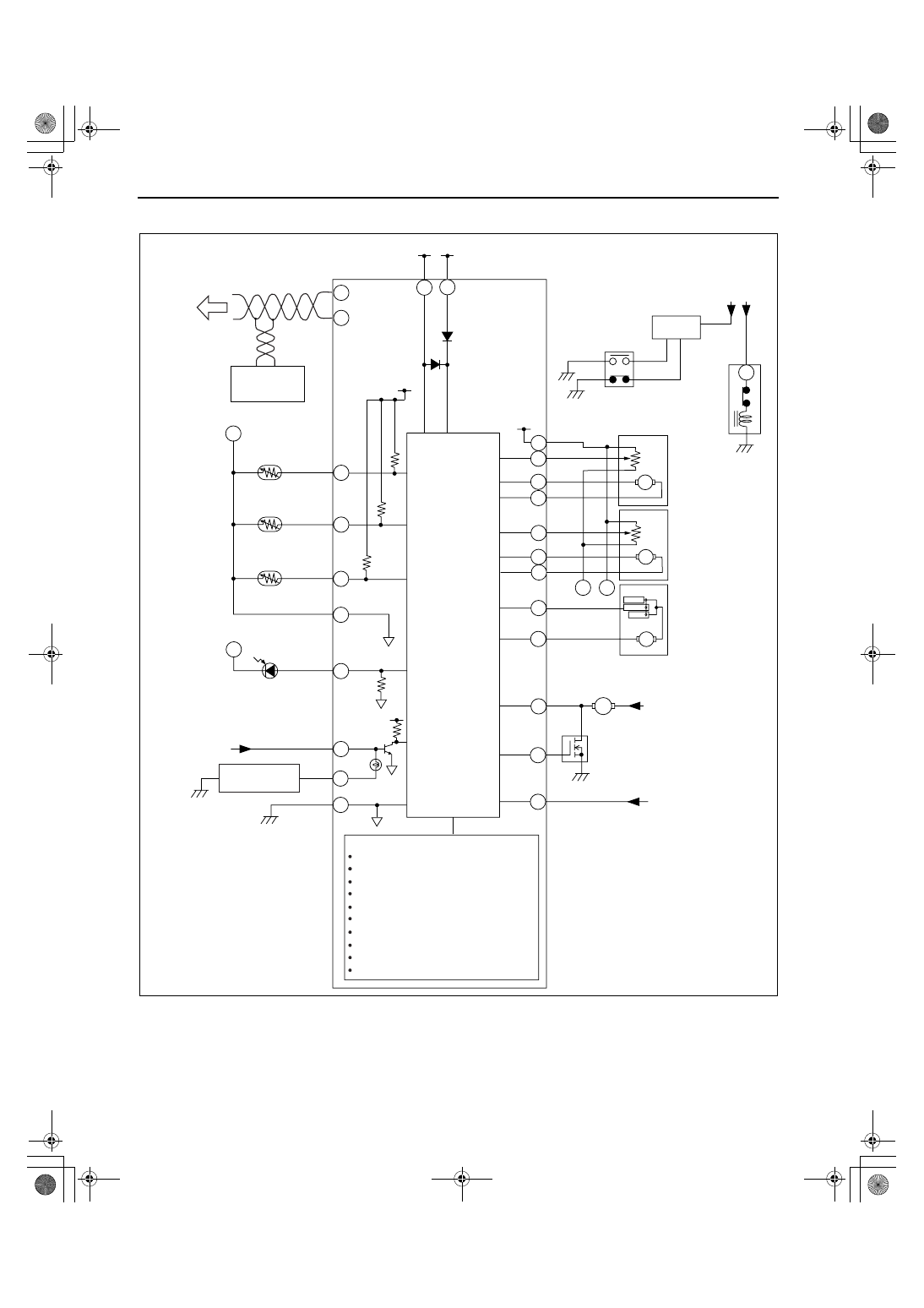

HVAC SYSTEM WIRING DIAGRAM

id070200800100

End Of Sie

M

M

M

M

REFRIGERANT
PRESSURE
SWITCH

PCM

IG2 B+

CPU

AMBIENT
TEMPERATURE
SENSOR

PASSENGER
COMPARTMENT
TEMPERATURE
SENSOR

EVAPORATOR
TEMPERATURE
SENSOR

SOLAR RADIATION
SENSOR

TNS RELAY

POWER MOS FET

BLOWER RELAY

BLOWER MOTOR

AIR INTAKE
ACTUATOR

AIRFLOW MODE
ACTUATOR

AIR MIX
ACTUATOR

A/C RELAY

MAGNETIC
CLUTCH

CLIMATE CONTROL UNIT

B

A

A

Q

O

K

J

N

U

S

P

T

V

I

5 V

5 V

D

W

H

F

C

L

E

A

B

X

A

B

M

R

INSTRUMENT
CLUSTER

REAR
WINDOW
DEFROSTER
RELAY

G

AUTO SWITCH

AMB SWITCH

REC SWITCH

A/C SWITCH

OFF SWITCH

MODE SWITCH

DEFROSTER SWITCH

TEMPERATURE SETTING DIAL

AIRFLOW VOLUME CONTROL DIAL

REAR WINDOW DEFROSTER SWITCH

ALL CLIMATE CONTROL SWITCHES

INFORMATION
DISPLAY

CAN
SYSTEM-
RELATED
MODULE

5 V

acxuuw00002302
