Mazda CX 7. Manual - part 223

05-02–1

05

TRANSMISSION/TRANSAXLE

SECTION

05-02

Toc of SCT

ON-BOARD DIAGNOSTIC

[AW6A-EL, AW6AX-EL] . . . . . 05-02

SYMPTOM

 TROUBLESHOOTING
[AW6A-EL, AW6AX-EL] . . . . . 05-03

AUTOMATIC TRANSAXLE

[AW6A-EL, AW6AX-EL]  . . . .  05-17

AUTOMATIC TRANSAXLE

SHIFT MECHANISM  . . . . . . .  05-18

TECHNICAL DATA . . . . . . . . . .  05-50
SERVICE TOOLS . . . . . . . . . . .  05-60

Toc of SCT

05-02

ON-BOARD DIAGNOSTIC [AW6A-EL, AW6AX-EL]

AUTOMATIC TRANSAXLE CONTROL SYSTEM

WIRING DIAGRAM
[AW6A-EL, AW6AX-EL] . . . . . . . . . . . . . 05-02–2

FOREWORD[AW6A-EL, AW6AX-EL] . . . 05-02–3
AUTOMATIC TRANSAXLE ON-BOARD

DIAGNOSTIC FUNCTION
[AW6A-EL, AW6AX-EL] . . . . . . . . . . . . . 05-02–3

DTC Reading Procedure. . . . . . . . . . . . 05-02–3

AFTER REPAIR PROCEDURE

[AW6A-EL, AW6AX-EL] . . . . . . . . . . . . . 05-02–4

DTC TABLE[AW6A-EL, AW6AX-EL] . . . . 05-02–5
DTC P0601[AW6A-EL, AW6AX-EL]  . . . . 05-02–10
DTC P0603[AW6A-EL, AW6AX-EL]  . . . . 05-02–10
DTC P0604[AW6A-EL, AW6AX-EL]  . . . . 05-02–11
DTC P0706[AW6A-EL, AW6AX-EL]  . . . . 05-02–12
DTC P0707[AW6A-EL, AW6AX-EL]  . . . . 05-02–12
DTC P0708[AW6A-EL, AW6AX-EL]  . . . . 05-02–13
DTC P0711[AW6A-EL, AW6AX-EL]  . . . . 05-02–14
DTC P0712[AW6A-EL, AW6AX-EL]  . . . . 05-02–15
DTC P0713[AW6A-EL, AW6AX-EL]  . . . . 05-02–17
DTC P0717[AW6A-EL, AW6AX-EL]  . . . . 05-02–18
DTC P0722[AW6A-EL, AW6AX-EL]  . . . . 05-02–20
DTC P0729[AW6A-EL, AW6AX-EL]  . . . . 05-02–22
DTC P0730[AW6A-EL, AW6AX-EL]  . . . . 05-02–24
DTC P0731[AW6A-EL, AW6AX-EL]  . . . . 05-02–26
DTC P0732[AW6A-EL, AW6AX-EL]  . . . . 05-02–27
DTC P0733[AW6A-EL, AW6AX-EL]  . . . . 05-02–29
DTC P0734[AW6A-EL, AW6AX-EL]  . . . . 05-02–30
DTC P0735[AW6A-EL, AW6AX-EL]  . . . . 05-02–32
DTC P0736[AW6A-EL, AW6AX-EL]  . . . . 05-02–33
DTC P0780[AW6A-EL, AW6AX-EL]  . . . . 05-02–35
DTC P0817[AW6A-EL, AW6AX-EL]  . . . . 05-02–36

DTC P0819[AW6A-EL, AW6AX-EL] . . . .  05-02–38
DTC P0882[AW6A-EL, AW6AX-EL] . . . .  05-02–40
DTC P0883[AW6A-EL, AW6AX-EL] . . . .  05-02–42
DTC P0942[AW6A-EL, AW6AX-EL] . . . .  05-02–42
DTC P0961[AW6A-EL, AW6AX-EL] . . . .  05-02–44
DTC P0962[AW6A-EL, AW6AX-EL] . . . .  05-02–45
DTC P0963[AW6A-EL, AW6AX-EL] . . . .  05-02–47
DTC P0973[AW6A-EL, AW6AX-EL] . . . .  05-02–49
DTC P0974[AW6A-EL, AW6AX-EL] . . . .  05-02–51
DTC P0976[AW6A-EL, AW6AX-EL] . . . .  05-02–53
DTC P0977[AW6A-EL, AW6AX-EL] . . . .  05-02–55
DTC P0978[AW6A-EL, AW6AX-EL] . . . .  05-02–57
DTC P0979[AW6A-EL, AW6AX-EL] . . . .  05-02–59
DTC P0980[AW6A-EL, AW6AX-EL] . . . .  05-02–61
DTC P0981[AW6A-EL, AW6AX-EL] . . . .  05-02–63
DTC P0982[AW6A-EL, AW6AX-EL] . . . .  05-02–64
DTC P0983[AW6A-EL, AW6AX-EL] . . . .  05-02–66
DTC P0984[AW6A-EL, AW6AX-EL] . . . .  05-02–68
DTC P0985[AW6A-EL, AW6AX-EL] . . . .  05-02–69
DTC P0986[AW6A-EL, AW6AX-EL] . . . .  05-02–71
DTC P0997[AW6A-EL, AW6AX-EL] . . . .  05-02–73
DTC P0998[AW6A-EL, AW6AX-EL] . . . .  05-02–74
DTC P0999[AW6A-EL, AW6AX-EL] . . . .  05-02–76
DTC P1700[AW6A-EL, AW6AX-EL] . . . .  05-02–78
DTC P2757[AW6A-EL, AW6AX-EL] . . . .  05-02–79
DTC P2758[AW6A-EL, AW6AX-EL] . . . .  05-02–80
DTC P2762[AW6A-EL, AW6AX-EL] . . . .  05-02–82
DTC P2763[AW6A-EL, AW6AX-EL] . . . .  05-02–83
DTC P2764[AW6A-EL, AW6AX-EL] . . . .  05-02–85
PID/DATA MONITOR INSPECTION

[AW6A-EL, AW6AX-EL]  . . . . . . . . . . . .  05-02–87

Simulation Function Procedure  . . . . . .  05-02–89

End of Toc

WM: AUTOMATIC TRANSAXLE

1871-1U-06B(05-02).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時１８分

ON-BOARD DIAGNOSTIC [AW6A-EL, AW6AX-EL]

05-02–2

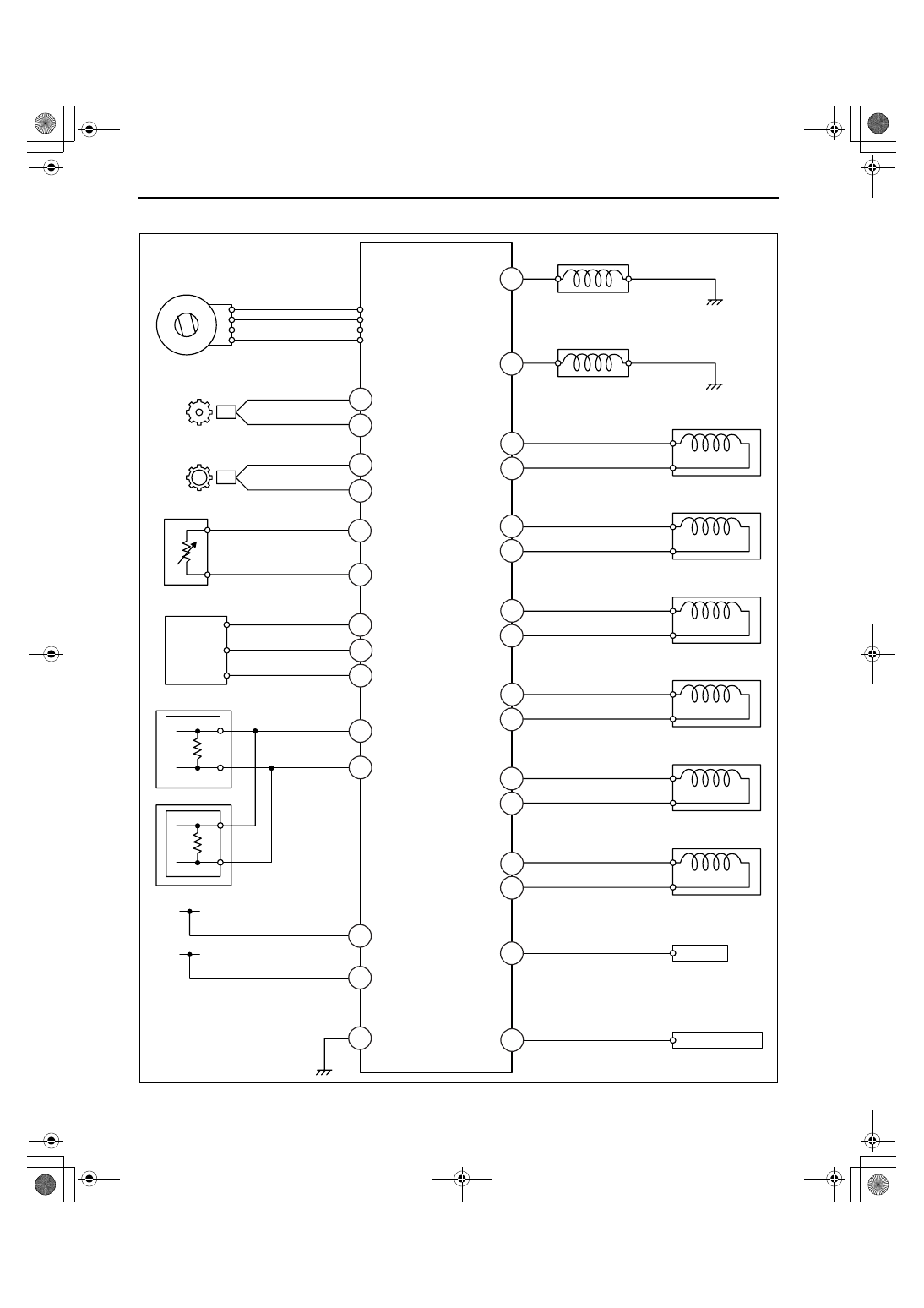

AUTOMATIC TRANSAXLE CONTROL SYSTEM WIRING DIAGRAM[AW6A-EL, AW6AX-EL]

id050211800100

End Of Sie

TR SWITCH
(INTEGRATED IN TCM)

VEHICLE SPEED SENSOR

SHIFT SOLENOID A

TCC CONTROL
SOLENOID

LINE PRESSURE
CONTROL SOLENOID

STARTER RELAY

BACK-UP LIGHT RELAY

INPUT/TURBINE SPEED
SENSOR

CAN

TFT SENSOR

M RANGE SWITCH

B20

B12

B13

B8

B2

B9

B4

B3

B1

B21

B16

B11

B10

B17

B18

B14

B22

B5

B7

A3

A4

A7

A6

A14

A1

A5

A13

A9

A11

TCM

CAN-H

CAN-L

GND

B19

UP SWITCH

DOWN SWITCH

OTHER MODULE

OTHER MODULE

IG1

B+

SHIFT SOLENOID C

SHIFT SOLENOID E

SHIFT SOLENOID B

SHIFT SOLENOID D

SHIFT SOLENOID F

D6U517CS7004

1871-1U-06B(05-02).fm  2 ページ  ２００６年３月１５日　水曜日　午前１１時１８分

ON-BOARD DIAGNOSTIC [AW6A-EL, AW6AX-EL]

05-02–3

05-02

FOREWORD[AW6A-EL, AW6AX-EL]

id050211800200

• When the customer reports vehicle malfunction, check the malfunction indicator lamp (MIL) indication, AT

warning indication, and diagnostic trouble code (DTC), then diagnose the malfunction according to following
flowchart.

— If a DTC exists, diagnose the applicable DTC inspection. (See 05-02-5 DTC TABLE[AW6A-EL, AW6AX-

EL].)

— If a DTC does not exist and the MIL and AT warning lights do not illuminate, diagnose the applicable

symptom troubleshooting. (See 05-03-4 SYMPTOM TROUBLESHOOTING ITEM TABLE[AW6A-EL,
AW6AX-EL].)

*: Malfunction Indicator Lamp (MIL), AT warning light

End Of Sie

AUTOMATIC TRANSAXLE ON-BOARD DIAGNOSTIC FUNCTION[AW6A-EL, AW6AX-EL]

id050211800300

DTC Reading Procedure

1. Perform necessary vehicle preparation and visual inspection.
2. Connect the M-MDS to the DLC-2.
3. After the vehicle is identified, select the following

items from the initialization screen of the M-MDS.

• When using the IDS (notebook PC)

1. Select the "Toolbox" tab.
2. Select "Self Test".
3. Select "Module".
4. Select "TCM".

• When using the PDS (pocket PC)

1. Select "Module Tests".
2. Select "TCM".
3. Select "Self Test".

4. Then, select the “Retrieve CMDTCs” and perform

procedures according to directions on the M-MDS
screen.

5. Verify the DTC according to the directions on the screen.

• If any DTCs are displayed, perform troubleshooting according to the corresponding DTC inspection.

6. After completion of repairs, clear all DTCs stored in the TCM. (See 05-02-4 AFTER REPAIR

PROCEDURE[AW6A-EL, AW6AX-EL].)

End Of Sie

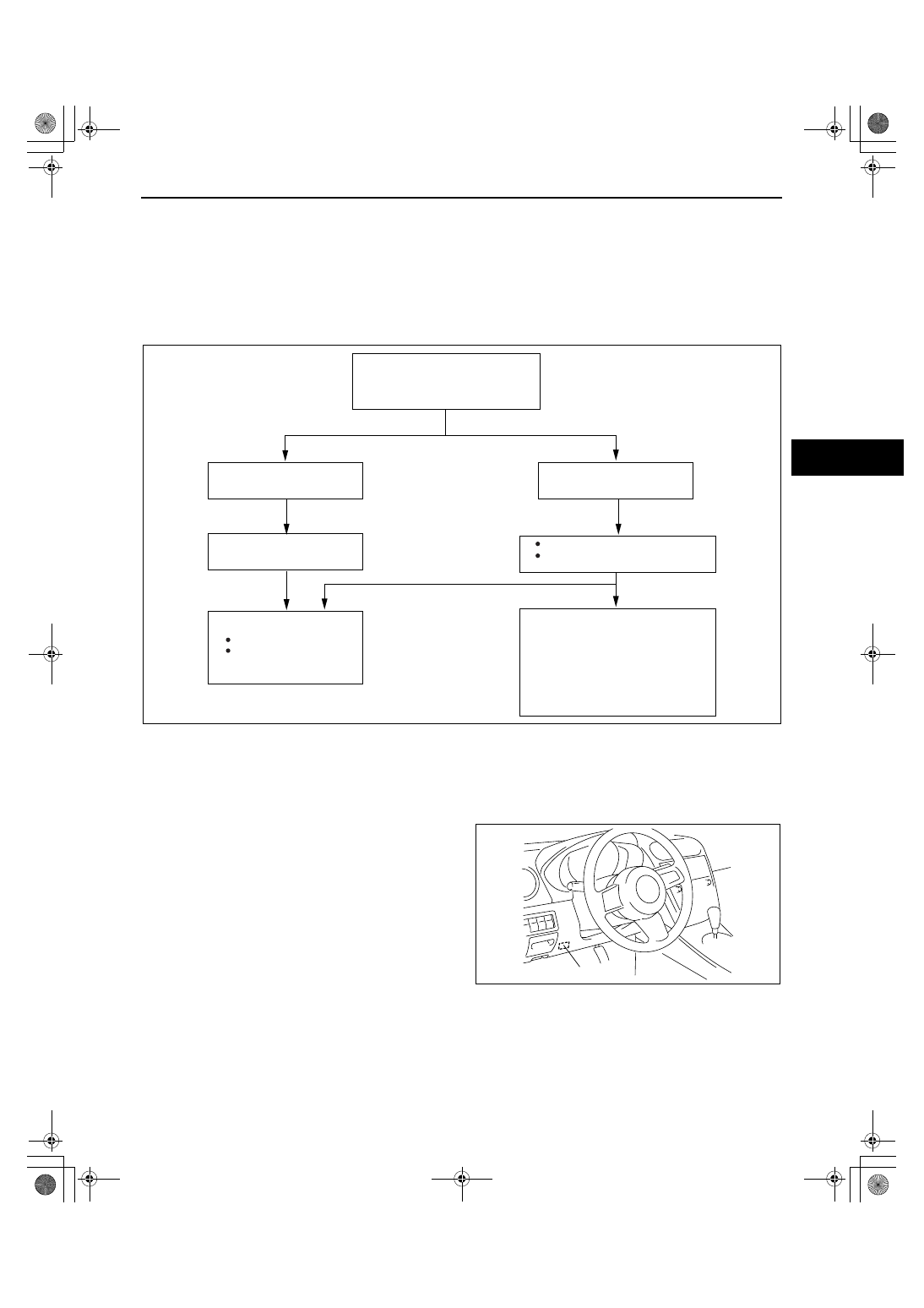

CUSTOMER ARRIVES

WARNING LIGHT*
ON/FLASHING

CHECK FOR
PRIORITIZED DTC

DIAGNOSE BY DTC
(ON-BOARD DIAGNOSTIC)

DTC TABLE

TROUBLESHOOTING
FLOW

DTC

NO WARNING LIGHT*
WITH SYMPTOM

CHECK DTC

IGNITION ON TEST, IDLING
TEST

WITHOUT DTC

DIAGNOSE BY SYMPTOM
(SYMPTOM TROUBLESHOOTING)
1. DIAGNOSTIC INDEX
2. QUICK DIAGNOSIS CHART

3. SYMPTOM
    TROUBLESHOOTING

DTC

C6U0502W003

DLC-2

acxuuw00000480

1871-1U-06B(05-02).fm  3 ページ  ２００６年３月１５日　水曜日　午前１１時１８分

ON-BOARD DIAGNOSTIC [AW6A-EL, AW6AX-EL]

05-02–4

AFTER REPAIR PROCEDURE[AW6A-EL, AW6AX-EL]

id050211800400

Caution

• After repairing a malfunction, perform this procedure to verify that the malfunction has been

corrected.

• When this procedure is carried out, be sure to drive the vehicle at lawful speed and pay attention

to the other vehicles.

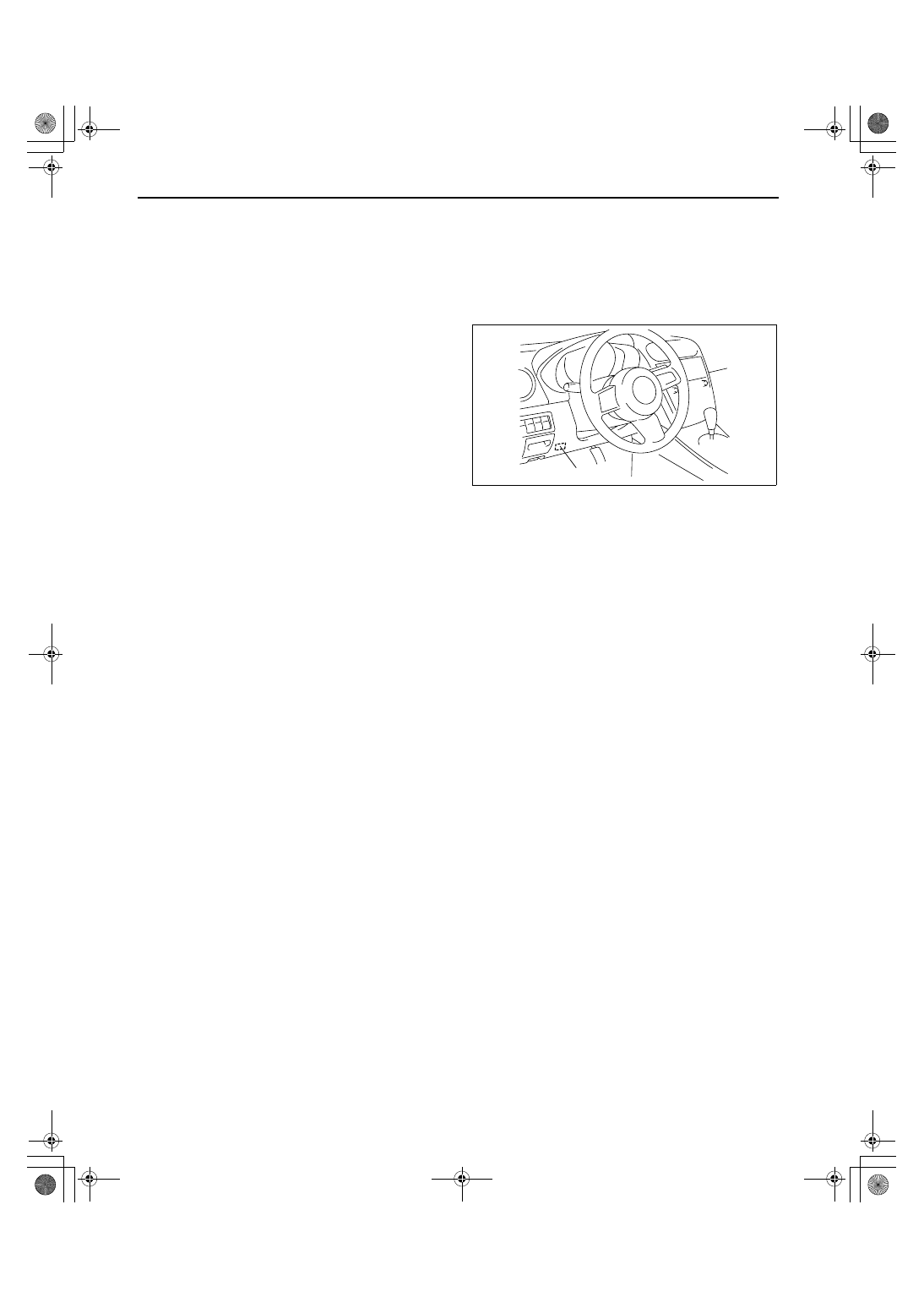

1. Connect the M-MDS to the vehicle DLC-2.
2. After the vehicle is identified, select the following

items from the initialization screen of the M-MDS.

• When using the IDS (notebook PC)

1. Select “Toolbox” tab.
2. Select “Self Test”.
3. Select “Module”.
4. Select “TCM”.

• When using the PDS (pocket PC)

1. Select “Module Tests”.
2. Select “TCM”.
3. Select “Self Test”.

3. Verify the DTC according to the directions on the

screen.

4. Press the clear button on the DTC screen to clear the DTC.
5. Perform the following trouble code inspections to ensure that the DTC has been resolved:

• For P0601, P0603, P0604, P0780, P0817, P0882, P0883, P0942, P0961, P0962, P0963, P0973, P0974,

P0976, P0977, P0978, P0979, P0980, P0981, P0982, P0983, P0984, P0985, P0986, P0997, P0998,
P0999, P1700, P2762, P2763, P2764

i. Start the engine.

ii. Warm up the engine and ATX.

iii. Drive the vehicle in D range and make sure that the gears shift smoothly from 1GR to 6GR.
iv. Go to Step 6.

• For P0706, P0707, P0708

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Depress the brake pedal, and shift the selector lever from P to D for 5 s or more.
iv. Go to Step 6.

• For P0711

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Drive the vehicle in D range for 15 min or more.
iv. Go to Step 6

• For P0712, P0713

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Drive the vehicle in D range for 150 s or more.
iv. Go to Step 6.

• For P0717, P0722

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Drive the vehicle, two separate times, in D range at 20 km/h {12 mph} or more for 150 s or more.
iv. Go to Step 6.

• For P0731, P0732

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Drive the vehicle in D range, at 10 km/h {6 mph} or more for 2 s or more.
iv. Go to Step 6.

• For P0733

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

iii. Drive the vehicle in D range, at 20 km/h {12 mph} or more for 2 s or more.
iv. Go to Step 6.

• For P0729, P0734, P0735

i. Start the engine.

ii. Warm up the engine to normal operating temperature.

DLC-2

acxuuw00000480
