FRONT AXLE

03-11–5

03-11

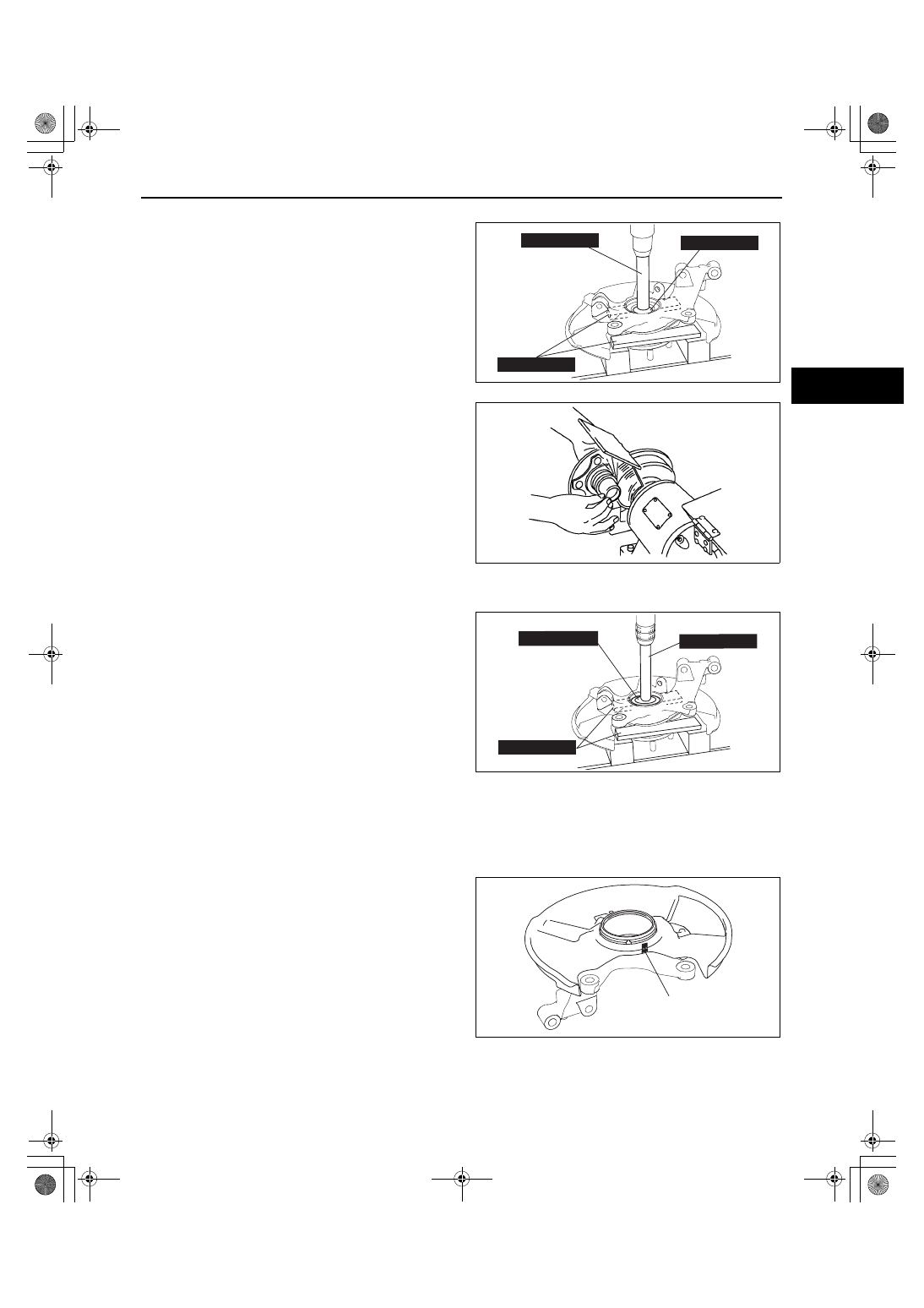

Wheel Hub Removal Note

1. Remove the wheel hub using the SSTs.

Substitution SST

• 49 G033 105

Outer diameter: 37— 43 mm {1.5— 1.6 in}

2. If the bearing inner race remains on the front

wheel hub component, grind a section of the
bearing inner race until approx. 0.5 mm {0.02 in}
remains. Then remove it using a chisel.

Wheel Bearing Removal Note

1. Remove the wheel bearing using the SSTs.

Substitution SST

• 49 G033 106

Outer diameter: 54— 63 mm {2.2— 2.4 in}

Dust Cover Removal Note

Note

• The dust cover does not need to be removed unless it is being replaced.

1. Mark the dust cover and steering knuckle for

proper installation.

49 G033 105

49 F026 103

49 G033 102

acxuuw00001117

acxuuw00001118

49 G033 106

49 G033 102

49 F026103

acxuuw00001119

MARKING

acxuuw00001120

1871-1U-06B(03-11).fm  5 ページ  ２００６年３月１５日　水曜日　午前１１時５分

FRONT AXLE

03-11–6

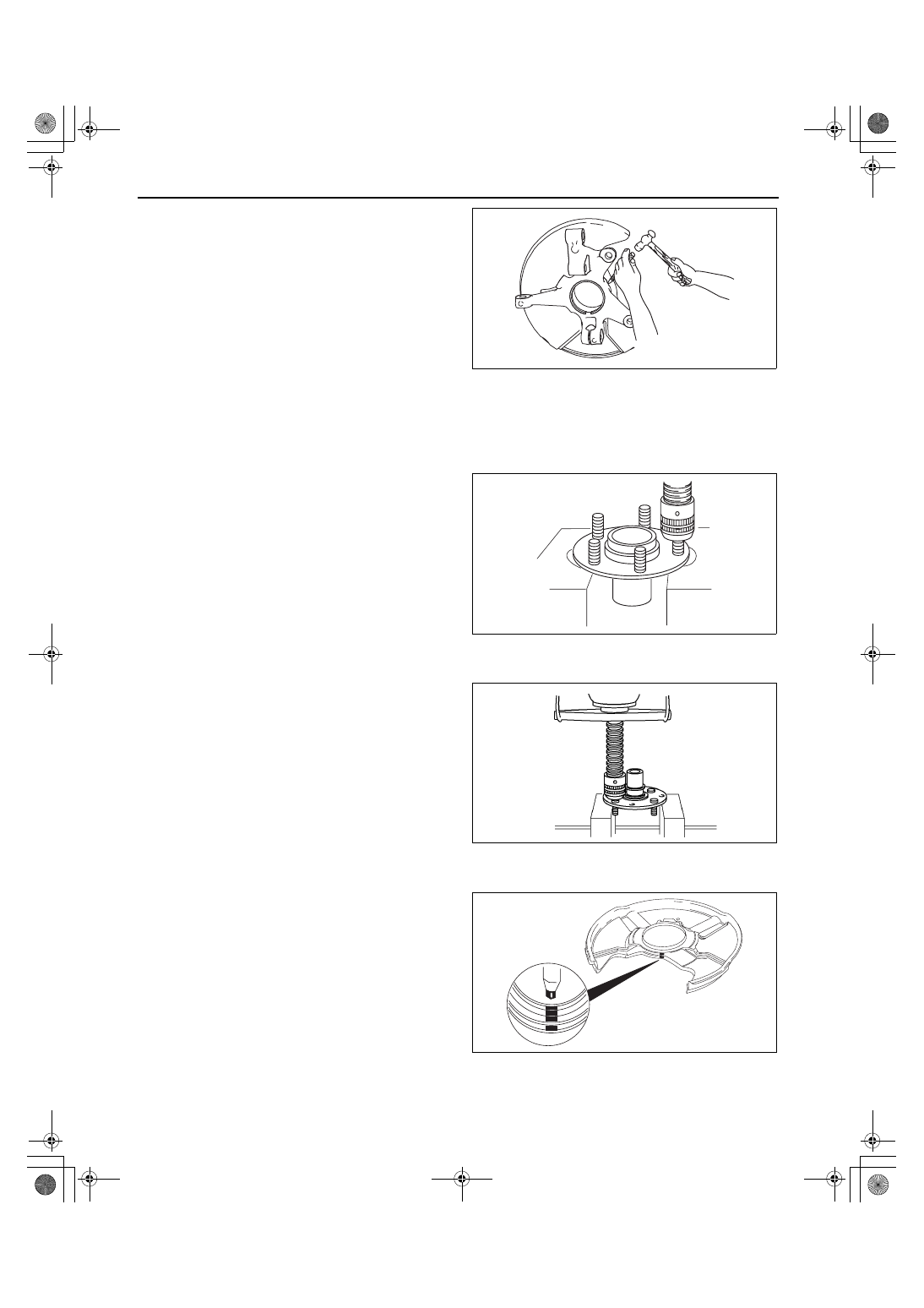

2. Remove the dust cover using a chisel.

Wheel Hub Bolt Removal Note

Note

• The hub bolts do not need to be removed unless they are being replaced.

1. Remove the hub bolt using a press.

Wheel Hub Bolt Installation Note

1. Install the new hub bolt using a press.

Dust Cover Installation Note

1. Mark the new dust cover in the same way as the

removed one.

2. Align the marks of the new dust cover and the

knuckle.

acxuuw00001121

acxuuw00001122

acxuuw00001123

acxuuw00001124

1871-1U-06B(03-11).fm  6 ページ  ２００６年３月１５日　水曜日　午前１１時５分

FRONT AXLE

03-11–7

03-11

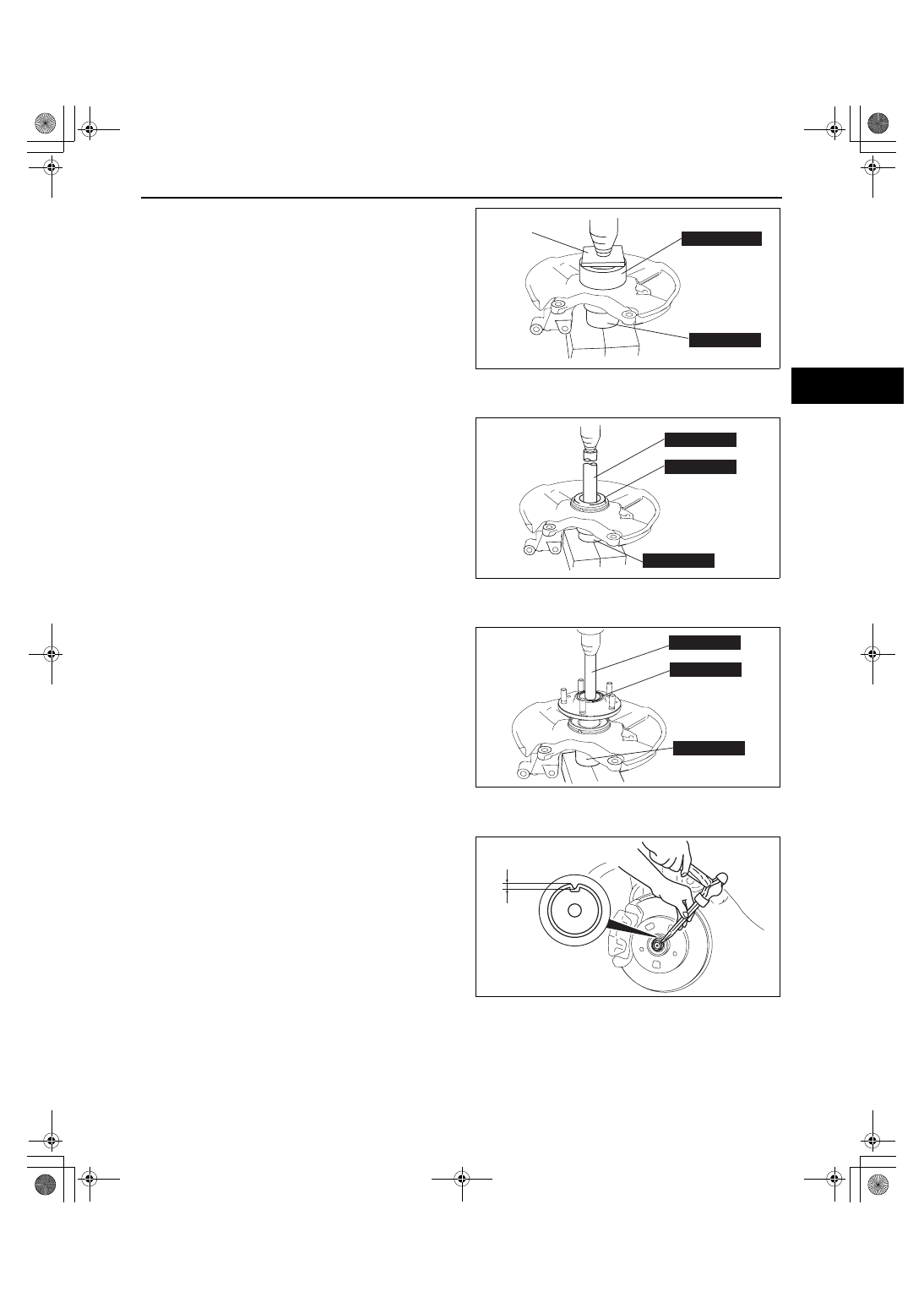

3. Install the new dust cover using the SSTs.

Substitution SST

• 49 G033 107A

Inner diameter: 98— 108 mm {3.9— 4.2 in}
Tube with board thickness 3 mm {0.2 in} or
more

• 49 F027 009

Outer diameter: 77— 82 mm {3.1— 3.2 in}

Wheel Bearing Installation Note

1. Install the new wheel bearing using the SSTs.

Substitution SST

• 49 F027 004

Outer diameter: 78— 83 mm {3.1— 3.2 in}

• 49 F027 009

Outer diameter: 77— 82 mm {3.1— 3.2 in}

Wheel Hub Installation Note

1. Install the wheel hub using the SSTs.

Substitution SST

• 49 G033 105

Outer diameter: 39— 48 mm {1.6— 1.8 in}

• 49 B025 004

Outer diameter: 54— 63 mm {2.2— 2.4 in}

Locknut Installation Note

1. Install a new locknut and stake it as shown.

End Of Sie

49 F027 009

49 G033 107A

STEEL PLATE

acxuuw00001125

49 F027 004

49 F027 009

49 F027 003

acxuuw00001126

49 G033 105

49 B025 004

49 G033 102

acxuuw00001127

0.5 mm {0.02 in} OR MORE

acxuuw00001576
