Mazda Xedos 6. Handbuch - teil 166

WARTUNGSHINWEISE F 2

Entlüftungsmagnetventil

NZ: Nicht zutreffend

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schiechte Masseverbindung

ECU (20) -

Entlüftungsmagnetventil

Code Nr. 26

Kein Symptom

Motor springt nur schwer an
Motor stellt ab bei niedriger

Geschwindigkeit, Code Nr. 26

Entlüftungsmagnetventil -

Hauptrelais

Sicherung EGI INJ (30A) brennt

durch, wenn Zündschalter ON

VRIS-Magnetventil 1

16E0F2-321

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (31)- VRIS-

Code Nr. 41

Code Nr. 41

Magnetventil 1

Fehlende Leistung

Fehlende Leistung

VRIS-Magnetventil 1 -

Hauptrelais

Sicherung EGI INJ (30A)
brennt durch, wenn Zündung
eingeschaltet wird.

VRIS-Magnetventil 2

16E0F2-322

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (3J)- VRIS-

Magnetventil 2

Code Nr. 46

Fehlende Leistung

Code Nr. 46

Fehlende Leistung

* ... .

VRIS-Magnetventil 2 -

Hauptrelais

Sicherung EGI INJ (30A)
brennt durch, wenn Zündung
eingeschaltet wird.

* ... .

16E0F2-323

A/C-Signal (A/C-Relais) und Kondensatorlüfterrelais Nr. 1 (ATX)

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (1L)- A/C-Relais

— Kondensatorlüfterrelais Nr. 1

(ATX)

Klimaanlage und
Kondensatorlüfter (ATX)

funktionieren nicht

Klimaanlage und Konden-

satorlüfter (ATX) laufen bei

eingeschaltetem Gebläse

16E0F2-324

Luftdrucksensor (EC-AT-Steuergerät)

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (2A) - EC-AT-

Steuergerät

Starker Schaltstoß in

größeren Höhen

Starker Schaltstoß in

größeren Höhen

16E0F2-325

Signal "Drehmoment reduziert" (ATX)

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (2P) - EC-AT-

Schaltstoß u.U. etwas

Steuergerät

stärker

16E0F2-326

EGR-Unterdruckmagnetventil

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (3P) - EGR-

Code Nr. 28

Code Nr. 28

Unterdruckmagnetventil

Kein Symptom

Motor stellt ab
Motor springt nur schwer an

(Gaspedal muß betätigt

werden)

EGR-Unterdruckmagnet-

ventil - Hauptrelais

Sicherung EGI INJ (30A)
brennt durch, wenn Zündung
eingeschaltet wird.

16E0F2-327

F2-171

WARTUNGSHINWEISE

EGR-Belüftungsmagnetventil

NZ: Nicht zutreffend

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (30) - EGR-
Belüftungsmagnetventil

Code Nr. 29
Kein Symptom

Code Nr. 29

Kein Symptom

EGR-Belüftungsmagnetventil

- Hauptrelais

Code Nr. 29
Kein Symptom

Sicherung EGI INJ (30A)
brennt durch, wenn
Zündung eingeschaltet

wird.

16E0F2-328

Druckreglermagnetventii

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (3M) - Magnetventil

Code Nr. 25

Betriebswarmer Motor

springt nur schwer an

Code Nr. 25

Kein Symptom

Magnetventil - Hauptrelais

Code Nr. 25

Betriebswarmer Motor

springt nur schwer an

Sicherung EGI INJ (30A)

brennt durch, wenn
Zündung eingeschaltet

wird.

16E0F2-329

Kühllüfterrelais Nr. 1 und Kondensatorlüfterrelais Nr. 1 (MTX)

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (3L) - Kühllüfterrelais
Nr. 1

ECU (3L) - Konden-

satorlüfterrelais Nr. 1 (MTX)

Code Nr. 67

Kühllüfter und Konden-

satorlüfter bleiben AUS,

wenn Motortemperatur 100

°C übersteigt

Kühllüfter und Konden-

satorlüfter laufen ständig
bei eingeschalteter
Zündung

Kühllüfterrelais Nr. 1 -

Zündschalter

Code Nr. 67

Kühllüfter und Konden-

satorlüfter bleiben AUS,

wenn Motortemperatur 100

°C übersteigt

Sicherung ENGINE (15A)
brennt durch, wenn
Zündung eingeschaltet

wird.

16E0F2-330

Kühllüfterrelais Nr. 2 und Nr. 3

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (2P) - Kühllüfterrelais

Nr. 2 und Nr. 3
Kühllüfterrelais Nr. 2 und Nr.

3 - Hauptrelais

Kühllüfter läuft nicht bei
hoher Drehzahl, wenn die
Motortemperatur 108 °C
übersteigt.

Kühllüfter läuft ständig bei
eingeschalteter Zündung
Sicherung ENGINE (15A)

brennt durch, wenn
Zündung eingeschaltet

wird.

16E0F2-331

Kondensatorlüfterrelais Nr. 2 und Nr. 3

Stromkreis

Zustand

Stromkreis

Unterbrechung

Kurzschluß

Schlechte Masseverbindung

ECU (3N) -

Kondensatorlüfterrelais Nr. 2
und Nr. 3

Kondensatorlüfter bleibt

AUS, wenn die Motor-

temperatur 108 °C über-

steigt

Kondensatorlüfter läuft

ständig bei eingeschalteter
Zündung

Kondensatorlüfterrelais Nr. 2
und Nr. 3 - Hauptrelais

Kondensatorlüfter bleibt

AUS, wenn die Motor-

temperatur 108 °C über-

steigt

Sicherung ENGINE (15A)
brennt durch, wenn
Zündung eingeschaltet
wird.

16E0F2-332

F2-172

Vor Durchführung von Reparatur- und Wartungsarbeiten die Vor-

sichtshinweisefür Arbeiten am Airbag und zur Diebstahlsicherung der
Audioanlage im Kapitel T dieses Handbuchs (Band 2) durchlesen.

ELEKTRISCHE ANLAGE (MOTOR)

INDEX G- 2

ÜBERSICHT G- 4

TECHNISCHE DATEN G- 4

FEHLERSUCHE G- 5

DIAGNOSETABELLE G- 5
FEHLERSUCHE G- 5

LADESYSTEM G- 7

VORBEREITUNG G- 7
SCHALTPLAN G- 7

FEHLERSUCHE G- 8

BATTERIE G- 9
GENERATOR G-11 ^

VORBEREITUNG G-19

ZÜNDSPULE G-25
ZÜNDVERTEILER G-28

ZÜNDSCHALTGERÄT G-30
ZÜNDKABEL G-32

ANLASSERSYSTEM G-33

VORBEREITUNG G-33
SCHALTPLAN G-33
ANLASSER G-34

1YE0GX-001

1$.

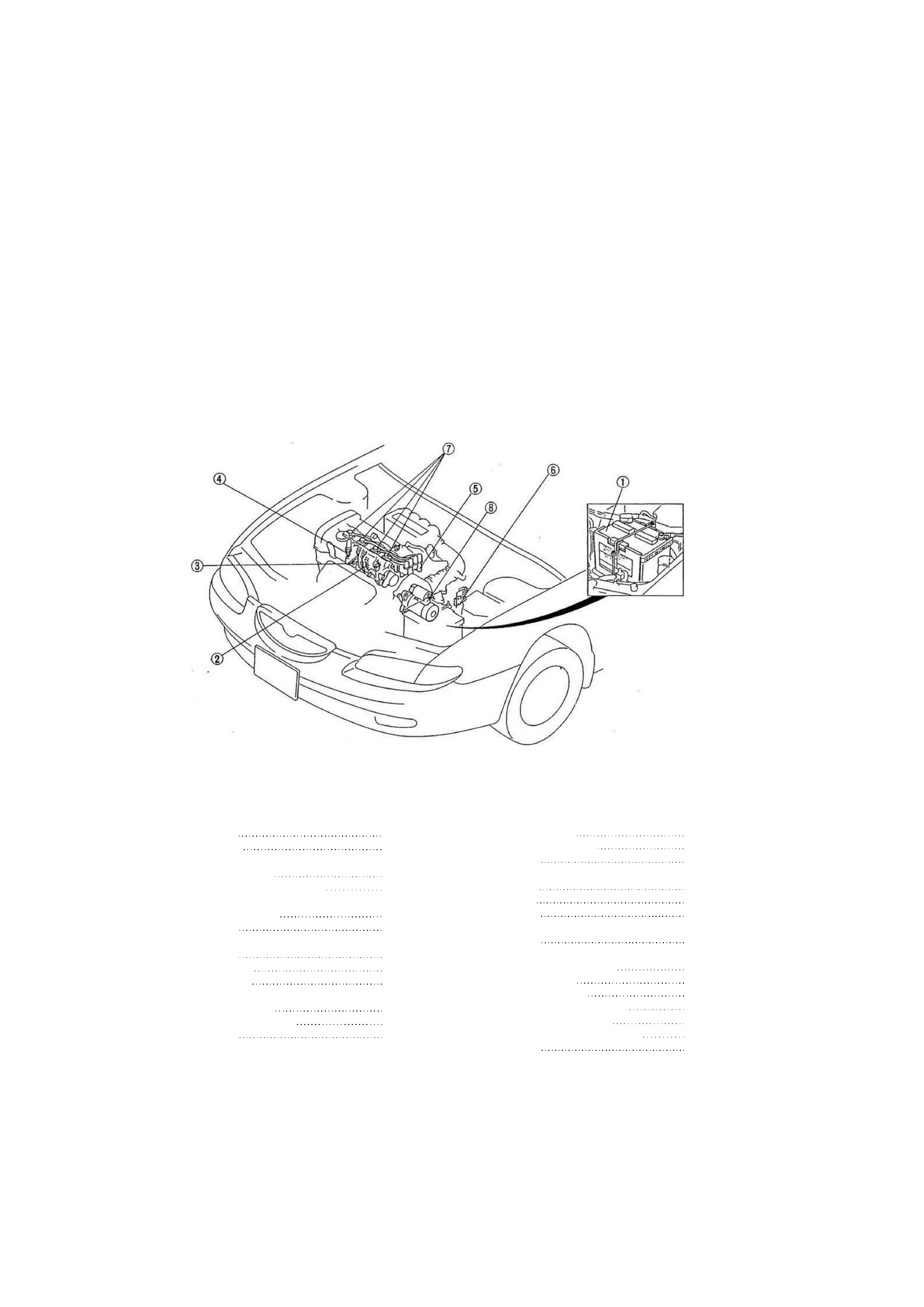

INDEX

INDEX

1. Batterie

Prüfung Seite G- 9

Aufladen Seite G-10

2. Generator

Ausbau/Einbau Seite G-11
Zerlegung/Zusammenbau Seite G-13

Hinweis zu Zerlegung/

Zusammenbau Seite G-14

Prüfung Seite G-15

3. Keilriemen

Prüfung Seite G-17
Einstellung Seite G-18

Austausch Seite G-18

4. Zündkerzen

Ausbau/Einbau Seite G-24
Zündfunkenprüfung Seite G-24

Prüfung Seite G-24

5. Zündspule

Ausbau/Einbau Seite G-25

Zündfunkenprüfung Seite G-26

Prüfung Seite G-26

6. Zündschaltgerät

Ausbau Seite G-30

Einbau Seite G-30
Prüfung Seite G-30

7. Zündkabel

Prüfung Seite G-32

8. Anlasser

Prüfung (ohne Ausbau) Seite G-34

Ausbau/Einbau Seite G-34

Funktionsprüfung Seite G-36

Zerlegung/Zusammenbau Seite G-37

Hinweis zur Zerlegung Seite G-39
Hinweis zum Zusammenbau Seite G-40

Prüfung Seite G-40

G-2 ?
