F2 KRAFTSTOFFANLAGE

. . • ' < •

 K .

Nm (mkg)

1YA0F2-Ö11

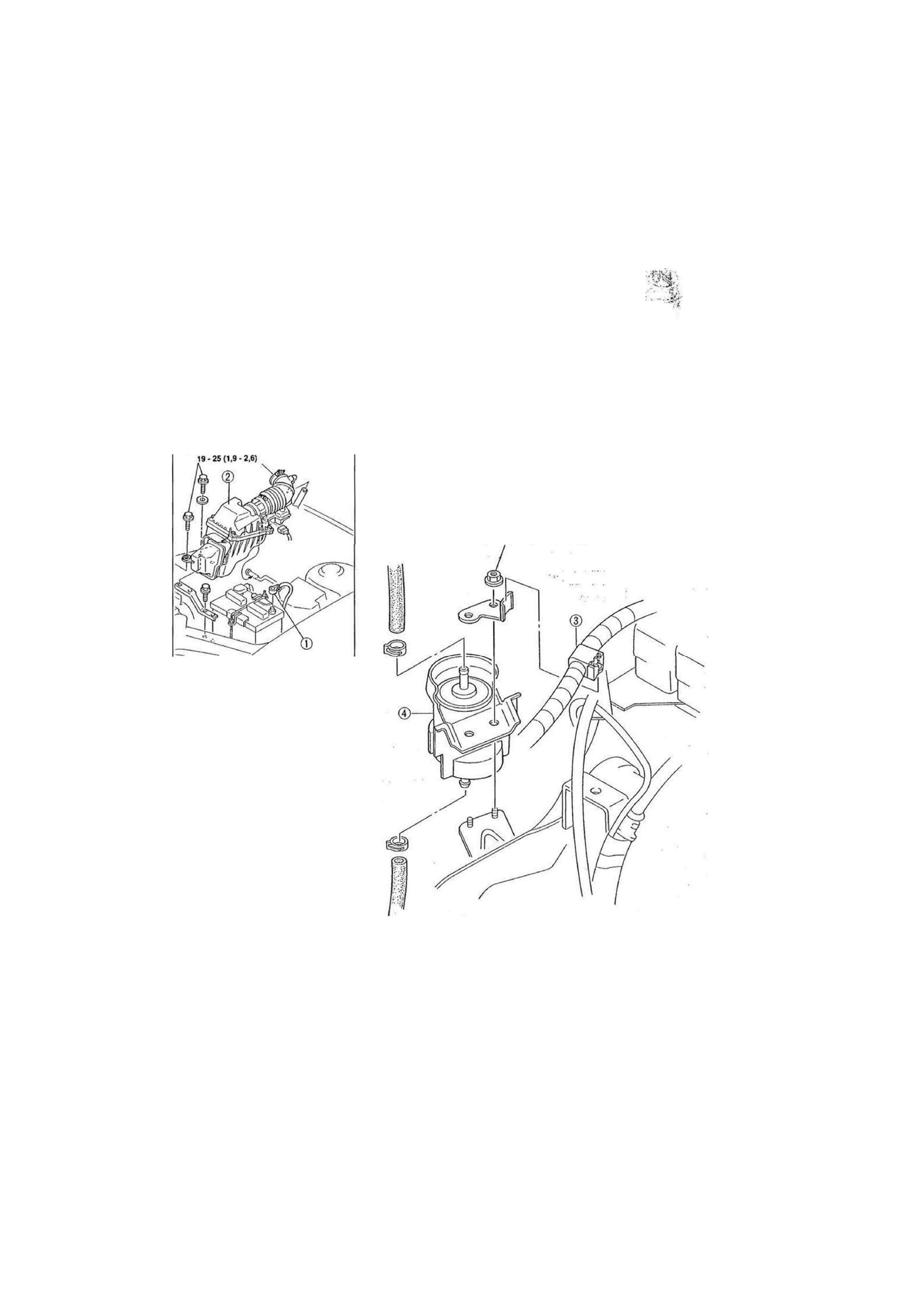

KRAFTSTOFFILTER

Austausch

Vorsicht TV«

• Bei Arbeiten an der Kraftstoffanlage Funken und offenes Feuer stets fernhalten. l'

C.M'-' . ' i " *V« 4

Hochdruckseite

Das Kraftstoffilter muß entsprechend den Angaben in den Wartungstabellen regelmäßig ausgetauscht werden.

1. Die Kraftstoffschläuche vom Kraftstoffilter abziehen.

2. Das Kraftstoffilter und die Halterung ausbauen. -
3. Der Einbau erfolgt in der umgekehrten Reihenfolge. . „ V

Hinweis

• Beim Einbau des Filters die Kraftstoffschläuche ganzauf den Anschlußstutzen am Filter aufschieben.

7,9-10,7 Nm (80-110 cmkg)

1. Massekabel der Batterie 3. Kabelbaum

2. Luftfilter 4. Kraftstoffilter (Hochdruckseite)

F2-63

*

KRAFTSTOFFANLAGE

F2 '

Niederdruckseite (im Tank)

(Siehe Seite F2-65.}

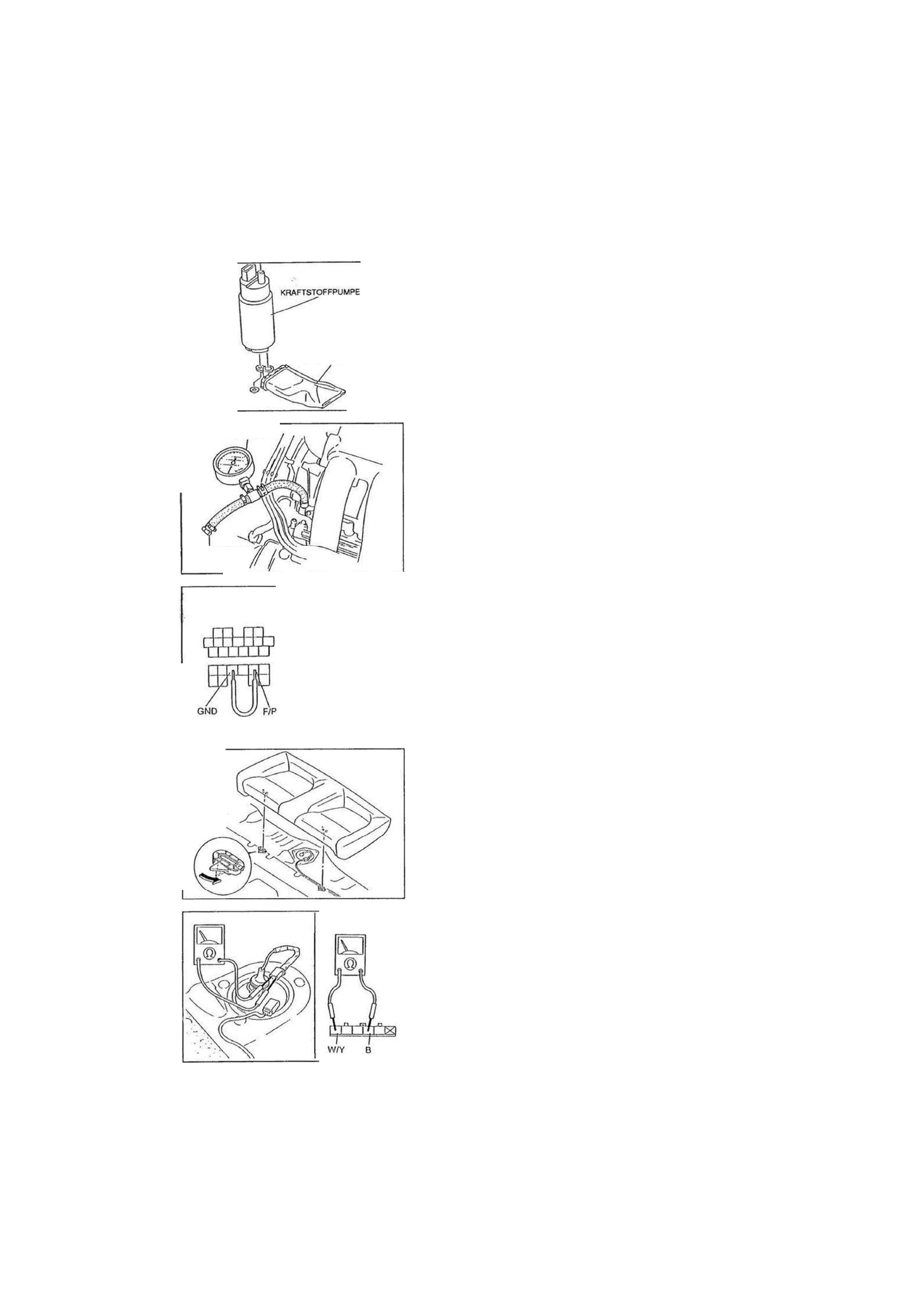

KRAFTSTOFFPUMPE
Prüfung

Höchstdruck der Kraftstoffpumpe

Vorsicht

• Vor Durchführung der folgenden Arbeiten den Druck

in der Kraftstoffanlage ausgleichen, um die

Verletzungs- und Feuergefahr zu verringern. (Siehe

Seite F2-58.)

1. Das Massekabel der Batterie abklemmen.

2. Ein Kraftstoffmanometer an die Hauptkraftstoffleitung an-

schließen und den Ausgang des Manometers wie abgebildet

verschließen. (Schlauchklemmen wie abgebildet anbringen.)

3. Das Massekabel der Batterie wieder anschließen.

4. Die Klemmen F/P und GND des Diagnosesteckers mit einem

Überbrückungskabel verbinden.

5. Die Zündung einschalten, um die Kraftstoffpumpe zu betäti-

gen.

6. Den Höchstdruck der Kraftstoffpumpe ablesen.

Höchstdruck der Kraftstoffpumpe:

500 - 640 kPa (5,0 - 6,5 kg/cm

2

)

7. Die Zündung ausschalten und das Überbrückungskabel ent-

fernen.

8. Falls der Wert nicht im Sollbereich liegt, die Kraftstoffpumpe

austauschen.

Durchgangsprüfung

1. Das Rücksitzpolster ausbauen. (Siehe Kapitel S.)

2. Den Steckverbinder des Kraftstoffstandgebers abziehen.

3. Prüfen, ob zwischen den Klemmen (B) und (W/Y) des

Steckverbinders des Kraftstoffstandgebers Durchgang be-
steht.

4. Falls kein Durchgang besteht, die Kraftstoffpumpe austau-

schen.

MANOMETER

VERSCHLUSSEN

16E0F2-133

16E0F2-134

KRAFTSTOFFILTER

...«Ali-,

1YE0F2-056

16E0F2-136

16E0F2-137

F2-64

KRAFTSTOFFANLAGE

F2

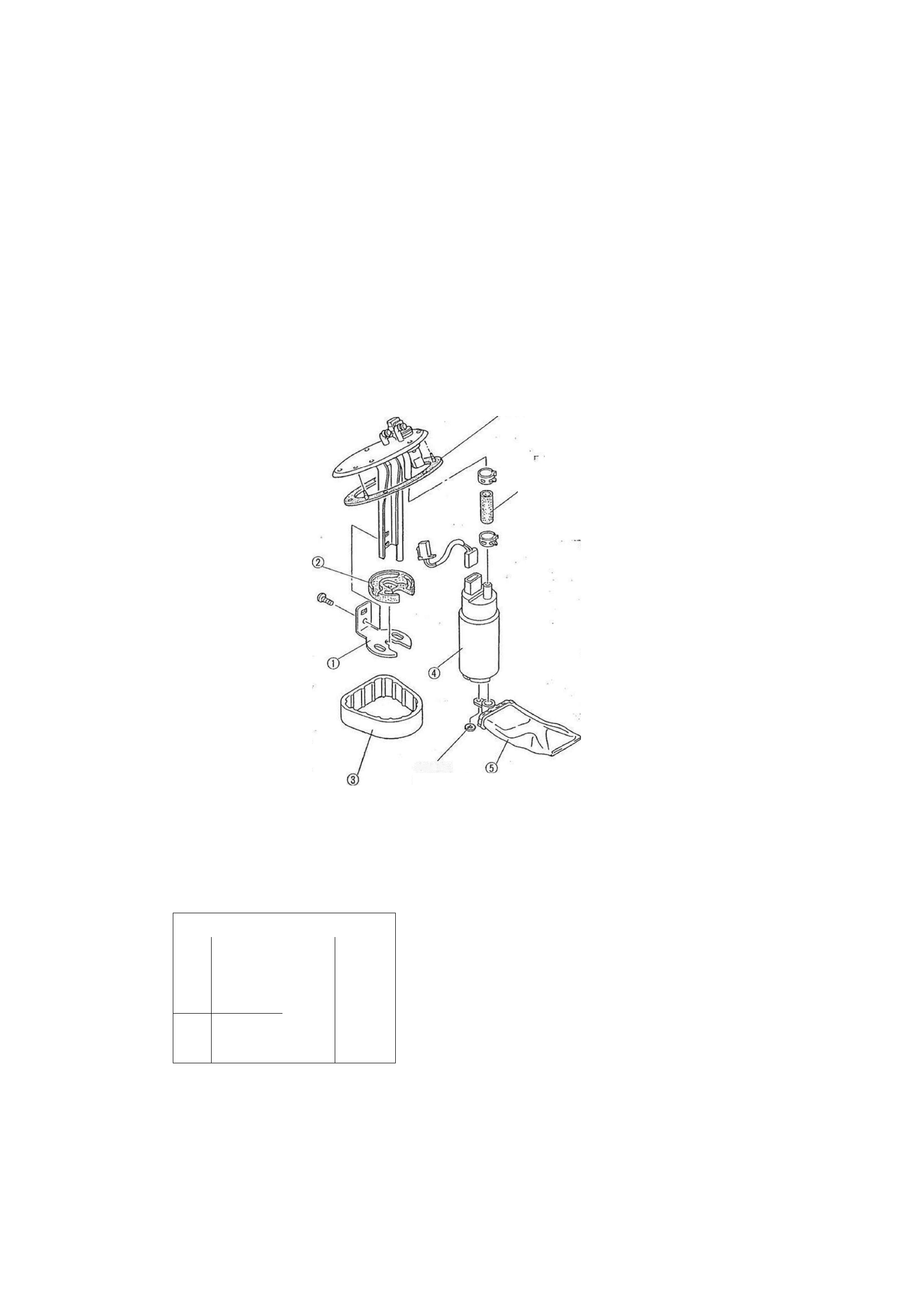

Zerlegung/Zusammenbau . .....

1. Den Kraftstofftank ausbauen. (Siehe Seite F2-60.)

2. Die Kraftstoffpumpe komplett ausbauen. (Siehe Seite F2-60)

3. Die Teile in der numerierten Reihenfolge ausbauen. >

4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge, siehe auch Hinweis zum Zusammenbau.

M

•*. ' • . !

GUMMIDICHTUNG.
AUSTAUSCHEN

KRAFTSTOFFSCHLAUCH,

AUSTAUSCHEN

00 V

SCHEIBE.

AUSTAUSCHEN

%

 V ' ->

• • rt» •  » i i »

'4-tr

 ••

Ii »f.: .

H

1

7-

1. Halterung

2. Gummilager
3. Halteband

4. Kraftstoffpumpe

5. Kraftstoffilter (Niederdruckseite)

1YE0F2-057

©

' Ä 14

/

p

j

!

 \

16E0F2-139

Hinweis zum Zusammenbau

Die Kraftstoffpumpe in die Halterung einsetzen und nach

unten ziehen, so daß sie fest in der Halterung sitzt.

F2-65

F 2 KRAFTSTOFFANLAGE

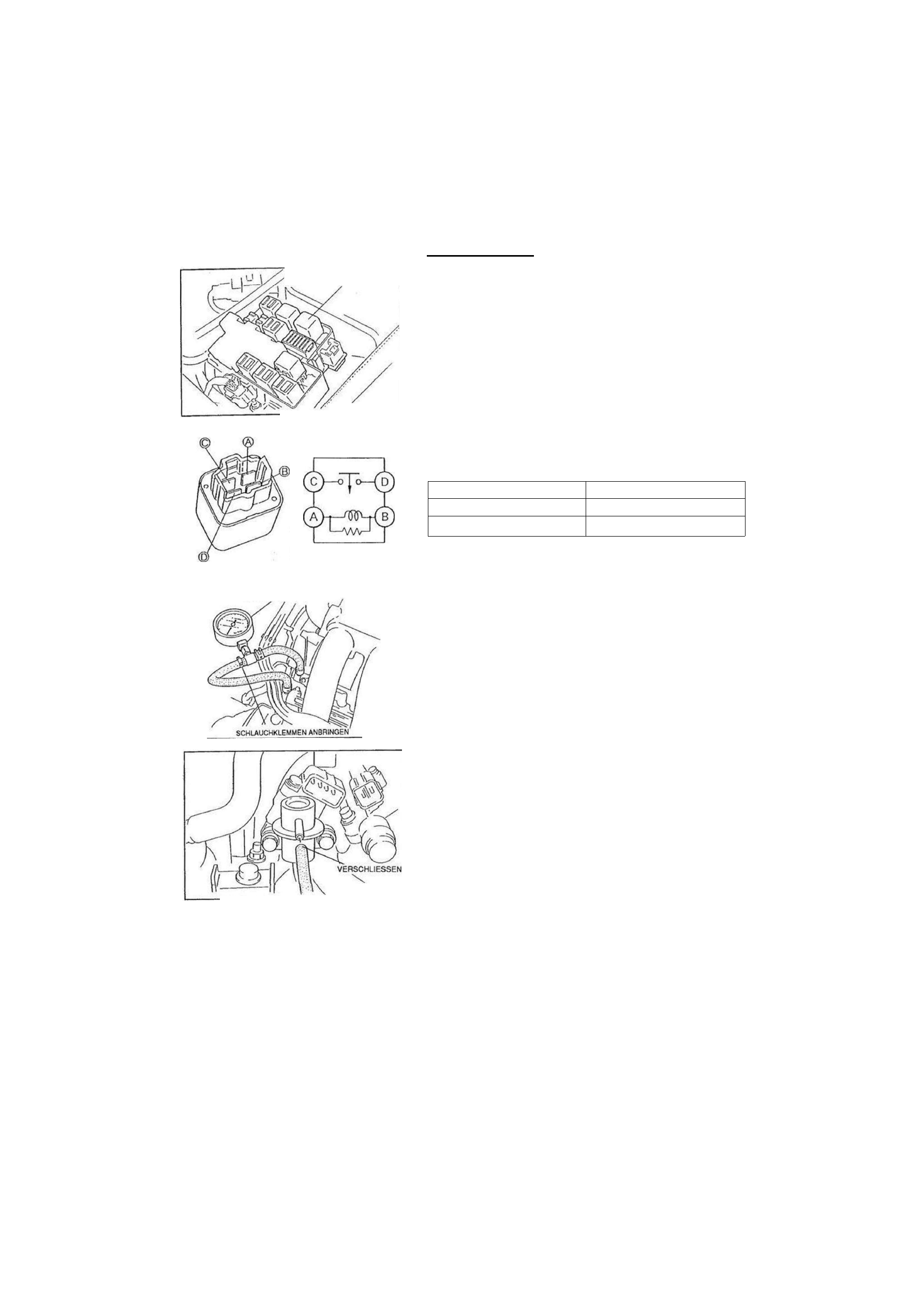

KRAFTSTOFFPUMPENRELAIS
Prüfung

Betriebsprüfung

Prüfen, ob am Kraftstoffpumpenrelais Betriebsgeräusche zu
hören sind, wenn der Anlasser dreht.

Durchgangsprüfung

Batteriespannung (V

B

) anlegen und den Durchgang zwischen

den Relaisklemmen prüfen.

V : Batteriespannung

Klemme (A) - (B)

Durchgang (C) - (D)

V

0

 angelegt

Ja

Keine Spannung angelegt

Nein

16E0F2-141

KRAFTSTOFFDRUCKREGLER
Prüfung

Kraftstoffleitungsdruck

Vorsicht

• Vor Durchführung der folgenden Arbeiten den Druck

in der Kraftstoffanlage ausgleichen, um die

Verletzungs- und Feuergefahr zu verringern. (Siehe

Seite F2-58.)

1. Das Massekabel der Batterie abklemmen.

2. Ein Kraftstoffmanometer zwischen Kraftstoffilter und

Hauptkraftstoffschlauch anschließen. (Schlauchklemmen wie
abgebildet anbringen.)

3. Das Massekabel der Batterie wieder anschließen.
4. Den Motor im Leerlauf laufen lassen.

5. Den Kraftstoffleitungsdruck messen.

Kraftstoffleitungsdruck:

210 - 250 kPa (2,1 - 2,6 kg/cm

2

)

6. Den Unterdruckschlauch vom Kraftstoffdruckregler abziehen

und den Kraftstoffleitungsdruck nochmals messen.

Kraftstoffleitungsdruck:

270 - 310 kPa (2,7 - 3,2 kg/cm

2

)

F2-66

16E0F2-140

/

KRAFTSTOFFPUMPENRELAIS

16E0F2-142

MANOMETER

16E0F2-143
