THERMOSTAT

16E0E2-021

VORSPRUNG

AUSGLEICHBOHRUNG

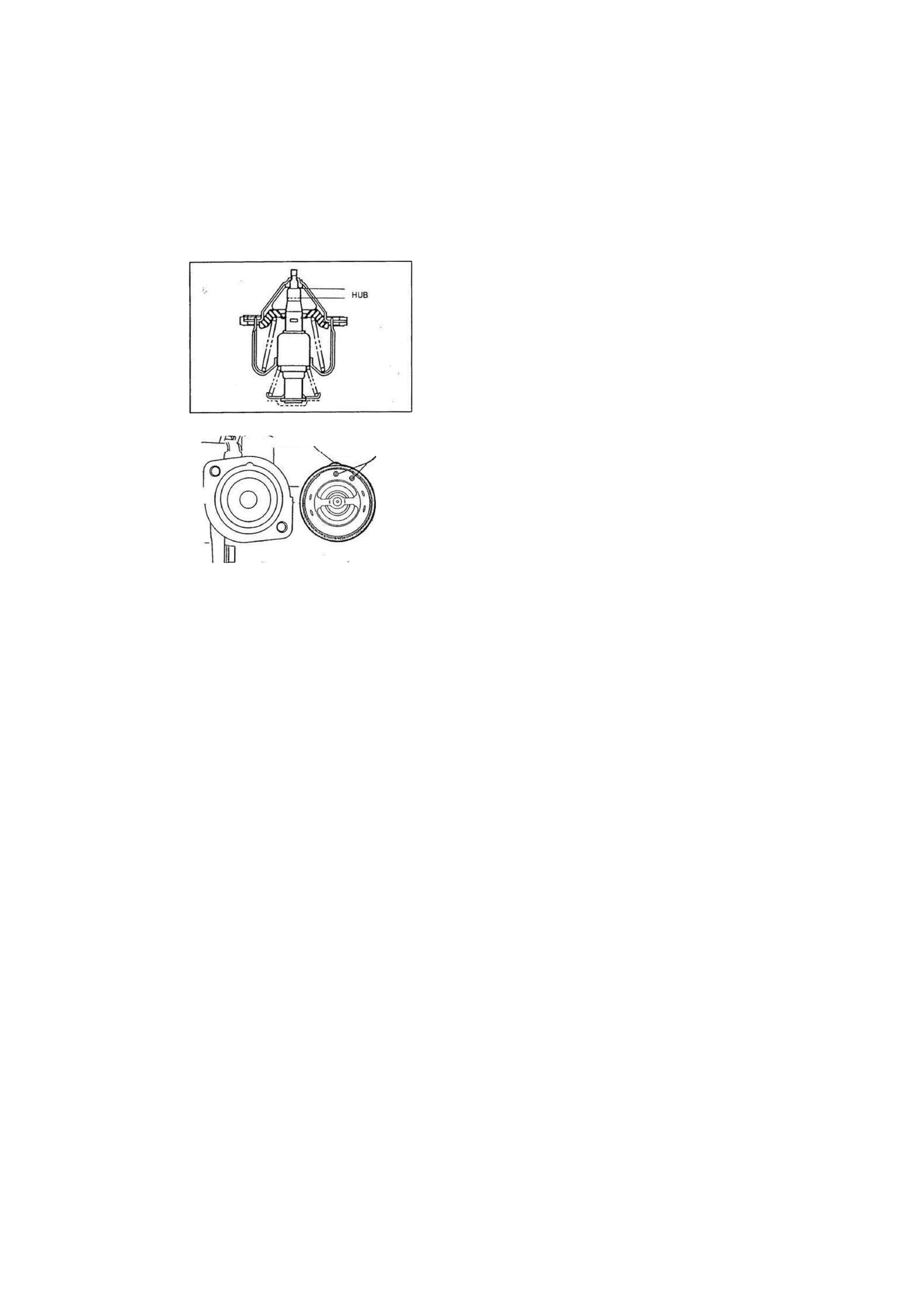

PRÜFUNG

1. Prüfen, ob das Thermostatventil dicht ist.

2. Den Thermostat mit einem Thermometer in ein Wasserbad

legen.

3. Das Wasser erwärmen und folgende Punkte prüfen:

Temperatur bei Öffnungsbeginn: 80 - 84 °C

Volle Öffnung bei: 95 °C
Hub bei voller Öffnung: 8,5 mm/min.

Einbauhinweis

Thermostat

Den Thermostat mit dem Vorsprung und der linken Aus-

gleichbohrung nach oben in den Zylinderkopf einbauen.

1YE0E2-009

Arbeitsvorgänge nach dem Einbau

1. Den Kühler mit der angegebenen Menge des vorgeschriebenen Kühlmittels befüllen. (Siehe Seite E2-5.)

2. Das Massekabel der Batterie anschließen.
3. Den Motor anlassen und auf Leckstellen prüfen.
4. Das Kühlsystem entlüften. (Siehe Seite E2-6.)

16E0E2-023

E2-10

WASSERPUMPE

E2

WASSERPUMPE

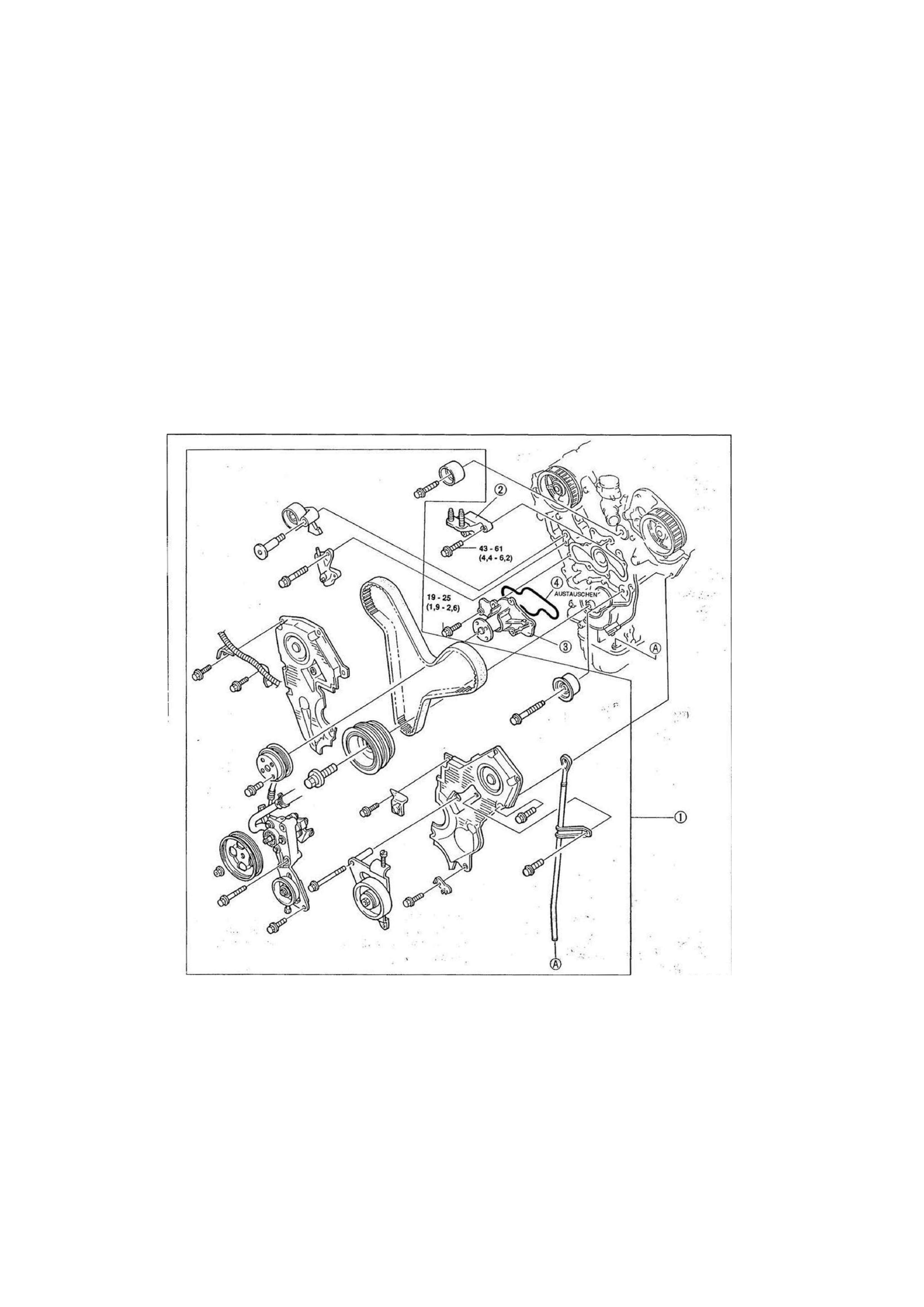

AUSBAU/EINBAU

Achtung
• Die Wasserpumpe nicht zerlegen. Falls eine Störung festgestellt wird, die Wasserpumpe komplett

austauschen.

• Darauf achten, daß kein Motoröl auf die Gummidichtung der Wasserpumpe gelangt.

1. Das Massekabel der Batterie abklemmen.

2. Das Kühlmittel ablassen. 'j
3. Die Teile in der numerierten Reihenfolge ausbauen. '• >

4. Der Einbau erfolgt in der umgekehrten Reihenfolge.

Nm (mkg)

1YE0E2-006

3. Wasserpumpe komplett

Kapitel B2 Auf Risse, beschädigte Sitzflächen, Zustand des

Lagers und Leckstellen prüfen

4. Gummidichtung der Wasserpumpe

E2-11

r j ; -

Steuerriemen

Wartung

I Motoraufnahme Nr. 3

E2

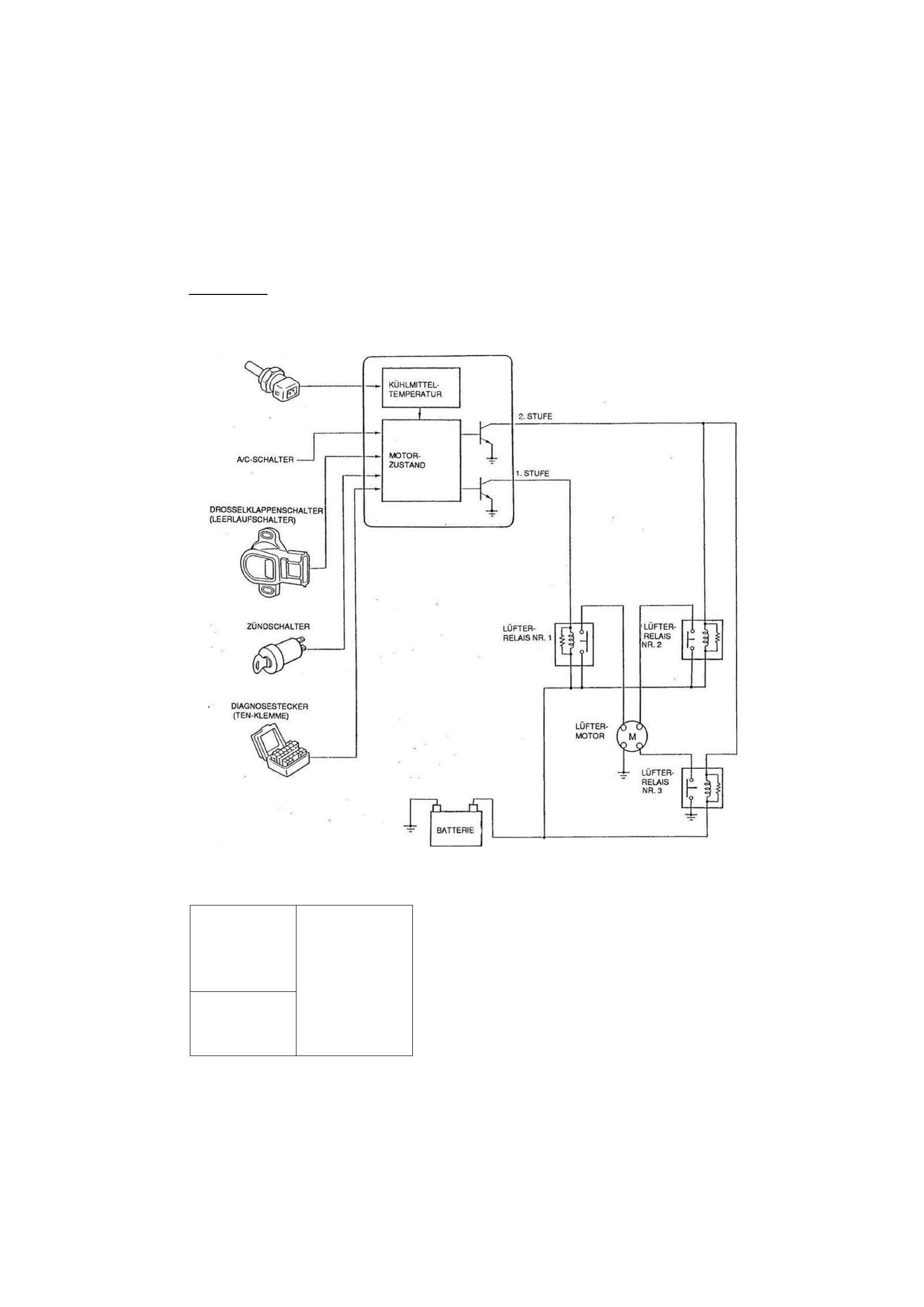

ELEKTROLÜFTERSTEUERUNG

ELEKTROLÜFTERSTEUERUNG

SCHALTKREIS

WASSERTEMPERATURSENSOR

(EGI UND LÜFTER) ECU

ÜBERBRÜCKUNGSKABEL

N M

  T E N

i  I T r i i r

j

m

£

GND

DIAGNOSESTECKER

16E0E2-026

E2-12

16E0E2-03S

SYSTEMPRÜFUNG

1. Die Klemme TEN am Diagnosestecker an Masse anschließer

und die Drosselklappe leicht öffnen (Leerlaufschalter AUS).

2. Die Zündung einschalten und prüfen, da ß der Lüfter läuft. Falls

der Lüfter nicht läuft, die einzelnen Bauteile und den Kabelbaurr

prüfen.

3. Den Einfüllstutzendeckel und ein Thermometer in den

Einfüllstutzen halten.

4. Den Motor anlassen.

5. Prüfen, daß der Lüfter läuft, wenn die Kühlmitteltemperatur ca.

100 °C erreicht.

Falls der Lüfter nicht läuft, Wassertemperatursensor

prüfen. (Siehe Seite E2-15.)

LUFTER MOTOR

E2

LUFTERMOTOR

' WH 4

» -• •  . ' V i

S*-

1YE0E2013

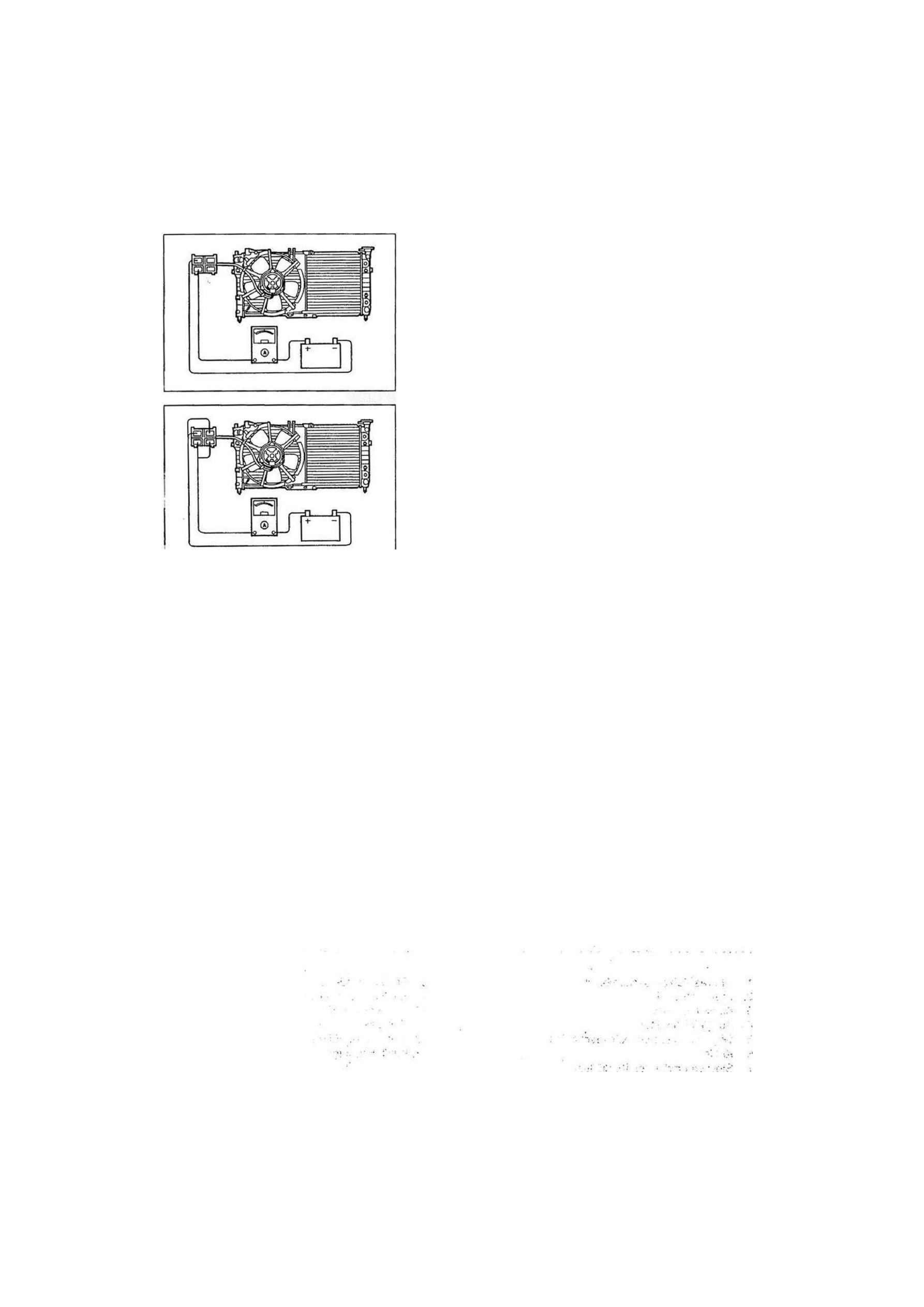

PRUFUNG

1. Prüfen, ob die Batterie voll geladen ist.

2. Den Steckverbinder des Lüftermotors abziehen.
3. Die Batterie und ein Amperemeter an den Steckverbinder des

Lüftermotors zur Prüfung der Drehzahl der 1. Stufe anschlie-

ßen.

4. Sicherstellen, daß der Lüftermotor bei der vorgeschriebenen

Stromaufnahme ruhig läuft. .

. • u . • .

Stromaufnahme: MTX 11,0 ± 3 A

ATX 12,0  ± 3 A *

5. Die Batterie und ein Amperemeter an den Steckverbinder des

Lüftermotors zur Prüfung der Drehzahl der 2. Stufe anschlie-

ßen.

6. Sicherstellen, daß der Lüftermotor bei der vorgeschriebenen

Stromaufnahme (Schalter EIN) ruhig läuft.

Stromaufnahme: MTX 14,5 ± 3 A

ATX 16,7 ± 3 A

7. Falls die Stromaufnahme nicht im angegebenen Bereich liegt,

den Lüftermotor austauschen.

* * r,

A-.;; §> -vk

v

V

-l

1YE0E2-012
