E 2 KÜHLMITTEL, KÜHLERVERSCHLUSSDECKEL ;

ENTLÜFTEN UND BEFÜLLEN
Beim Wiederbefüllen des Kühlsystems nach dem Ablassen des
Kühlmittels folgende Schritte durchführen.

1. Das Kühlmittel langsam bis zum Kühlmitteleinfüllstutzen in

den Kühler einfüllen.

Füllgeschwindigkeit: max. 1 Liter/Minute

2. Den Ausgleichbehälter bis zur Markierung F auffüllen.

3. Den Kühlerverschlußdeckel fest aufschrauben und den Motor

anlassen. , <

4. Den Motor im Leerlauf laufen lassen, bis er die normale

Betriebstemperatur erreicht hat.

Achtung

• Wenn die Temperatur den Normalwert überschreitet,

befindet sich zu viel Luft im System.

Den Motor abstellen und abkühlen lassen und die

Schritte 1 bis 3 wiederholen.

5. Den Motor 5 Minuten lang mit 2200 - 2800 min*

1

 laufen lassen.

6. Den Motor abstellen und abkühlen lassen.

7. Die Schritte 1 bis 6 wiederholen; danach mit Schritt 8 fortfah-

ren.

Vorsicht
• Den Kühlerverschlußdeckel nicht abschrauben, be-

vor der Motor abgekühlt ist.

iv ^ • Den Kühlerverschlußdeckel vorsichtig und langsam

mit einem dicken Tuch abschrauben.

8. Den Kühlerverschlußdeckel abschrauben und prüfen, ob das

Kühlmittel bis zum Rand des Einfüllstutzens reicht. Ist dies

nicht der Fall, die Schritte 1 bis 8 wiederholen.

9. Den Ausgleichbehälter bis zur Markierung F auffüllen.

1YE0E2-005

KÜHLERVERSCHLUSSDECKEL

VORBEREITUNG
SST

49 9200 145

Prüfung des

49 9200 147

Prüfung des

Kühlerverschluß-

Kühlerverschluß-

Adapter, Kühler-  f f  \ \

deckels

Adapter B 1)

deckels

verschlußdeckel- il Q?)  ( g ^ /

(Teil von

Prüfgerät @

49 9200 145)

16E0E2-015

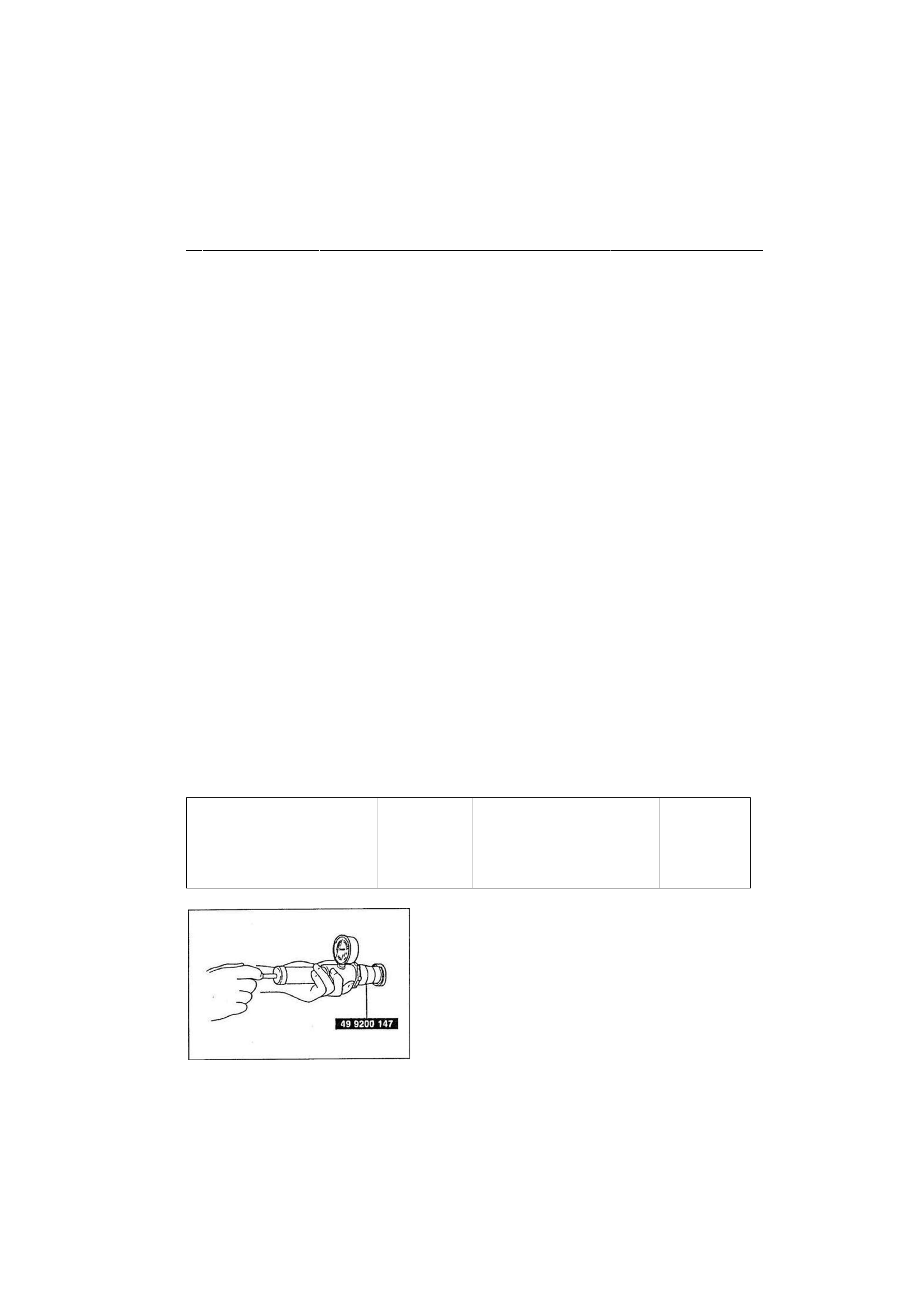

PRÜFUNG
Kühlerverschlußdeckelventil

1. Alle Fremdstoffe (z.B. Kalkrückstände) zwischen Ventil und

Ventilsitz entfernen.

2. Den Kühlerverschlu ßdeckel mit dem SST am handelsüblichen

Prüfgerät anbringen. Langsam einen Druck im Bereich von 74

-102 kPa (0,75 -1,05 kg/cm

2

) anlegen.

3. Sicherstellen, daß der Druck mindestens 10 Sekunden lang

gehalten wird.

16EQE2-016

E2-6

KÜHLERVERSCHLUSSDECKEL

E2

16E0E2-017

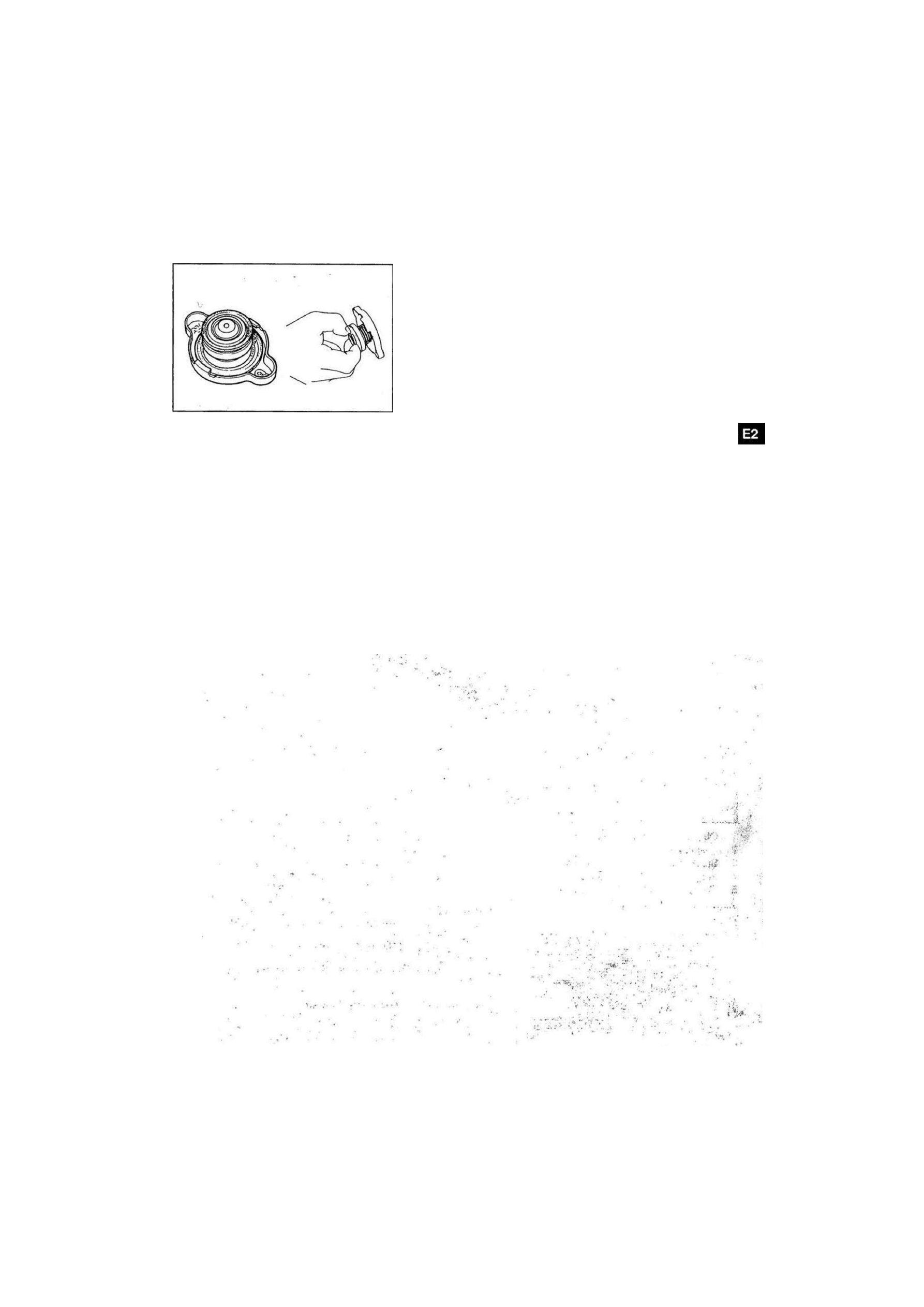

Unterdruckventil

1. Das Unterdruckventil herausziehen und prüfen, ob es sich

beim Loslassen vollständig schließt.

2. Die Sitzflächen auf Beschädigung und die Dichtung auf Risse

und Verformung prüfen.

3. Falls erforderlich, den Kühlerverschlußdeckel austauschen.

* ögtair^

•  ^ e f v

'Ifc

K

 • V* *

E2-7

) '

• * f •

v • i

I

A

 .

j ' . . ,„ , 1 . '• . . . t-  . . . •. • -- - — -t * . — •- • •*  » . . i - -

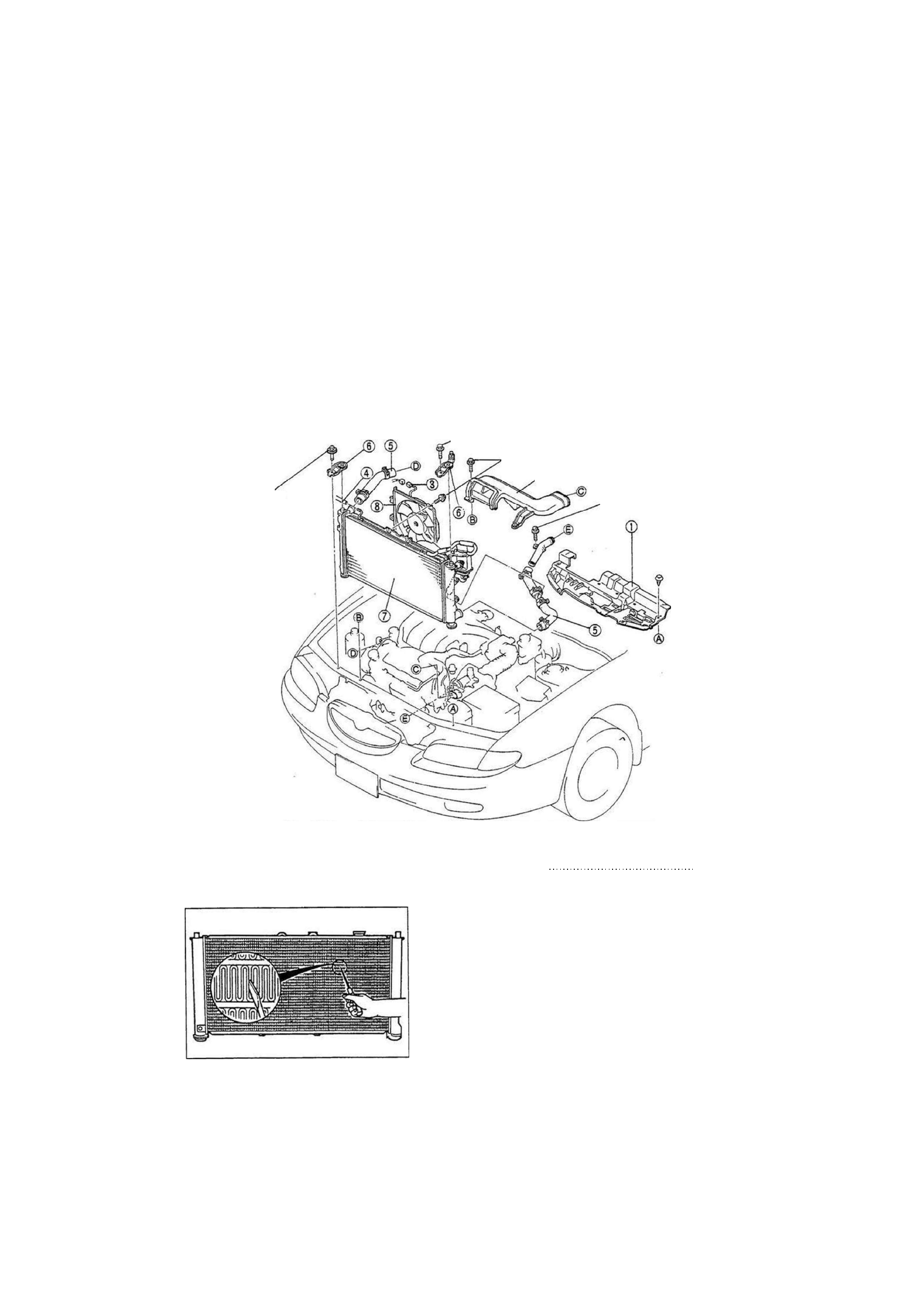

KÜHLER

AUSBAU/EINBAU

Achtung
• Die Schlauchklemme wieder in der ursprünglichen Position anbringen und mit einer großen Zange

leicht zusammendrücken, so daß sie richtig festsitzt.

1 9 - 2 5 (1,9-2,6)

1 9 - 2 5 (1,9-2,6)

7 , 9 - 1 0 , 7 Nm  ( 8 0 - 1 1 0 cmkg)

©

1 9 - 2 5 (1,9-2,6)

Nm (mkg)

1. Das Massekabel der Batterie abklemmen.

2. Das Kühlmittel ablassen.

3. Die Teile in der numerierten Reihenfolge ausbauen.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge.

1. Oberes Kühlerabschirmblech

2. Frischluftkanal

3. Steckverbinder des Kühllüfters
4. Ausgleichbehälterschlauch

5. Oberer und unterer Kühlerschlauch

1YE0E2-008

6. Kühlerhalterung
7. Kühler

Prüfung siehe unten

8. Kondensatorlüfter und Kühlerabschirmblech

16E0E2-019

E2-8

PRÜFUNG
Die folgenden Punkte prüfen und defekte Teile reparieren oder

austauschen.

1. Den Kühler auf Risse, Beschädigung und Leckstellen prüfen.

2. Die Kühlerrippen auf Verbiegung prüfen.

3. Den Kühlereinlaß und -auslaß auf Verzug oder Verbiegung

prüfen.

Arbeitsvorgänge nach dem Einbau

1. Den Kühler mit der angegebenen Menge des vorgeschriebe-

nen Kühlmittels befüllen. (Siehe Seite E2-5.)

2. Das Massekabel der Batterie anschließen.

3. Den Motor anlassen und auf Leckstellen prüfen.

THERMOSTAT

E2

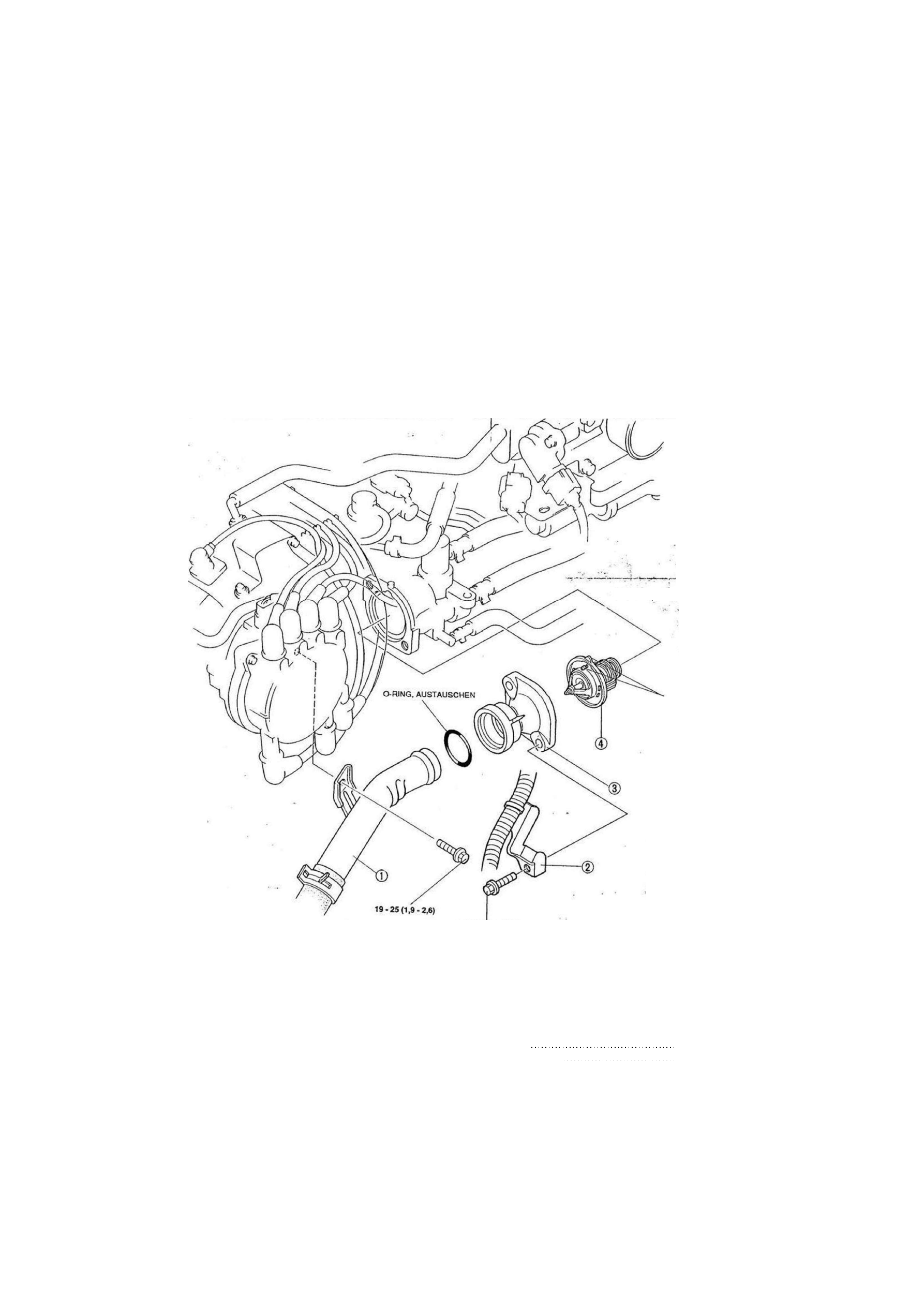

THERMOSTAT

AUSBAU/EINBAU

Achtung •

• Die Schlauchklemme wieder in der ursprünglichen Position anbringen und mit einer großen Zange

leicht zusammendrücken, so daß sie richtig festsitzt.

1. Das Massekabel der Batterie abklemmen.

'

 v

 • . — I

2. Das Kühlmittel ablassen.
3. Die Teile in der numerierten Reihenfolge ausbauen.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.

II

VORSPRUNG UND
AUSGLEICHBOH-

RUNGOBEN

•v

19-25 (1,9-2,6)

Nm (mkg)

* Wassereinlaßrohr

1 Motorkabelbaumhalterung

2 Thermostatgehäuse

16E0E2-020

4. Thermostat

Prüfung Seite E2-10
Einbauhinweis Seite E2-10
