WASSERPUMPE

Arbeitsvorgänge nach dem Einbau

1. Den Kühler mit der angegebenen Menge des vorgeschriebenen Kühlmittels befüllen. (Siehe Seite E1 -5).

2. Das Massekabel der Batterie anschließen.
3. Den Motor anlassen und auf Leckstellen prüfen.

1YE0E1-011

/

V' v ."if

irr.

v *

N.'

i r

/  - " m

•

J

X ö

a '

ia,s-e,f)8S-e:

• vf-

<i>

• S -

 E1-12

ELEKTROLUFTERSTEUERUNG

•j. r

E1

ELEKTROLUFTERSTEUERUNG

BESCHREIBUNG

Um einen gleichmäßigen und zuverlässigen Motorlauf zu gewährleisten, wird der Elektrolüfterbetrieb durch das
ECU und die Elektrolüftersteuerung überwacht. Das System besteht aus dem Kühllüfter, Kondensatorlüfter,

Lüfterrelais, ECU und Eingangsanlagenteilen.

WASSERTEMPERATURSENSOR

(EGI UND LÜFTER)

A/C-SCHAITER

DROSSELKLAPPENSCHALTER

(LEERLAUFSCHALTER)

ZUNDSCHALTER

DIAGNOSESTECKER

(TEN-KLEMME)

ECU

KÜHLMITTEL-

TEMPERATUR

MOTOR-

ZUSTAND

! i

V- l'; * •

•  . W •

\

 '

ifc-v ••

KUHL-

LÜFTER-
RELAIS

•

 1

 1 ^

i-

 *~4L

 JÜ

? ! n

KÜHL-

LÜFTER- I »*
MOTOR

 ( M

16E0F2-199

VORBEREITUNG
SST

49 B019 9A0

Systemselektor

/prrrn

g k

0

Prüfung des

Elektrolüfters

16E0F2-20Q

E1-13

E1

ELEKTROLÜFTERSTEUERUNG, LÜFTERMOTOR

DIAGNOSE-
STECKER

I/ ^

SYSTEMSELEKTOR: 1

PRUFSCHALTER
SELF TEST

1YE0E1-027

1YE0E1-023

SYSTEMPRÜFUNG

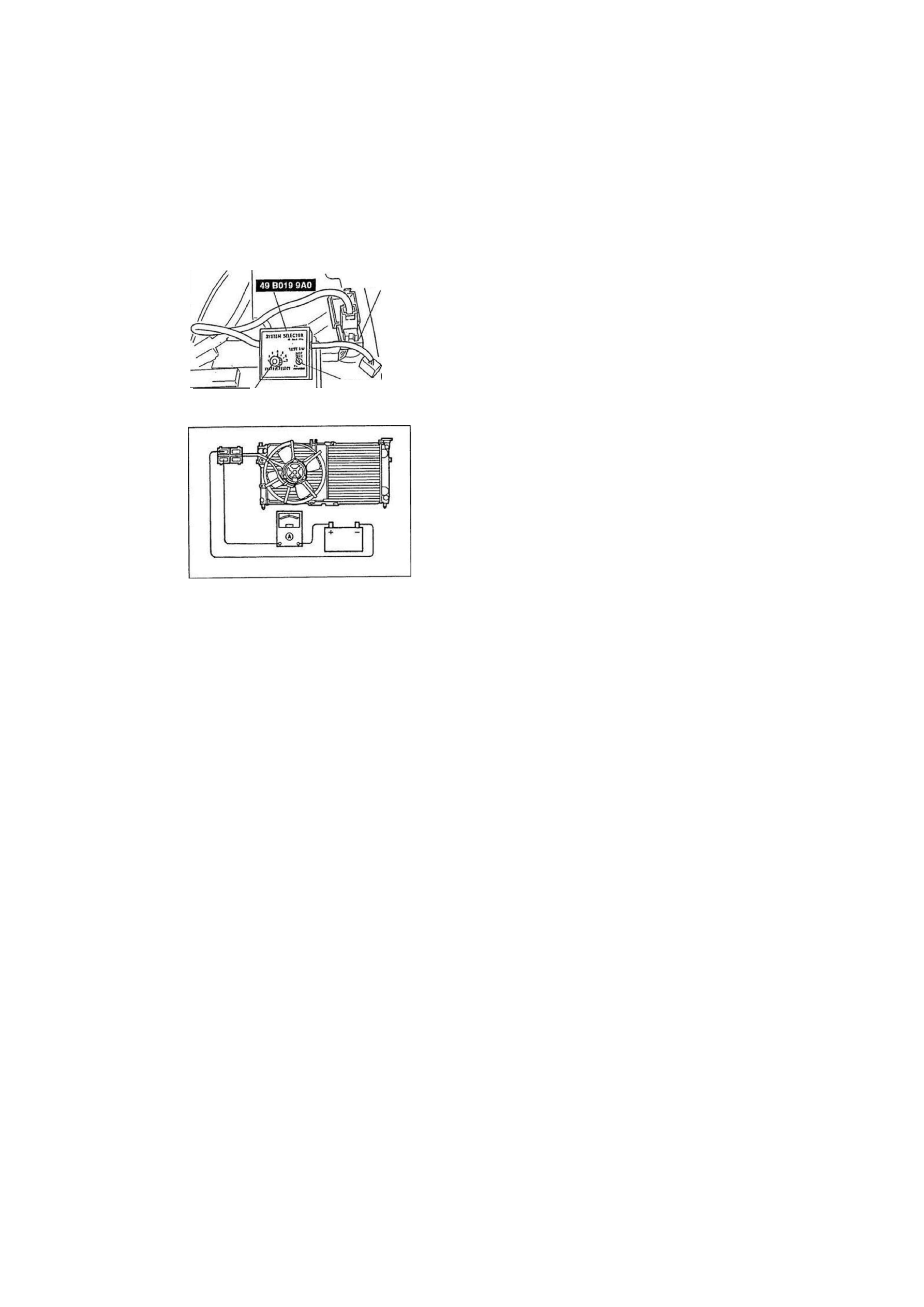

1. Das SST an den Diagnosestecker anschließen.

2. Den Systemselektor auf 1 und den Prüfschalter auf SELF

TEST stellen.

3. Die Bogenscheibe von Hand drehen und sicherstellen, daß

der Elektrolüfter läuft.

LÜFTERMOTOR

PRÜFUNG

1. Prüfen, ob die Batterie voll geladen ist.

2. Den Steckverbinder des Lüftermotors abziehen.
3. Die Batterie und ein Amperemeter an den Steckverbinder des

Lüftermotors anschließen.

4. Sicherstellen, daß die Stromaufnahme dem vorgeschriebe-

nen Wert entspricht.

Stromaufnahme: 3,4 A (MTX)

6,6 A (ATX)

5. Falls die Stromaufnahme nicht im angegebenen Bereich liegt

oder der Lüfter nicht einwandfrei läuft, den Lüftermotor aus-

tauschen.

• S -

 E1-14

LUFTERMOTOR

AUSTAUSCH

Achtung
• Die Schlauchkiemme wieder in der ursprünglichen Position anbringen und mit einer großen Zange

leicht zusammendrücken, so daß sie richtig festsitzt.

. Das Massekabel der Batterie abklemmen. • ^:

Z Das obere Kühlerabschirmblech und den Frischluftkanal ausbauen. - •

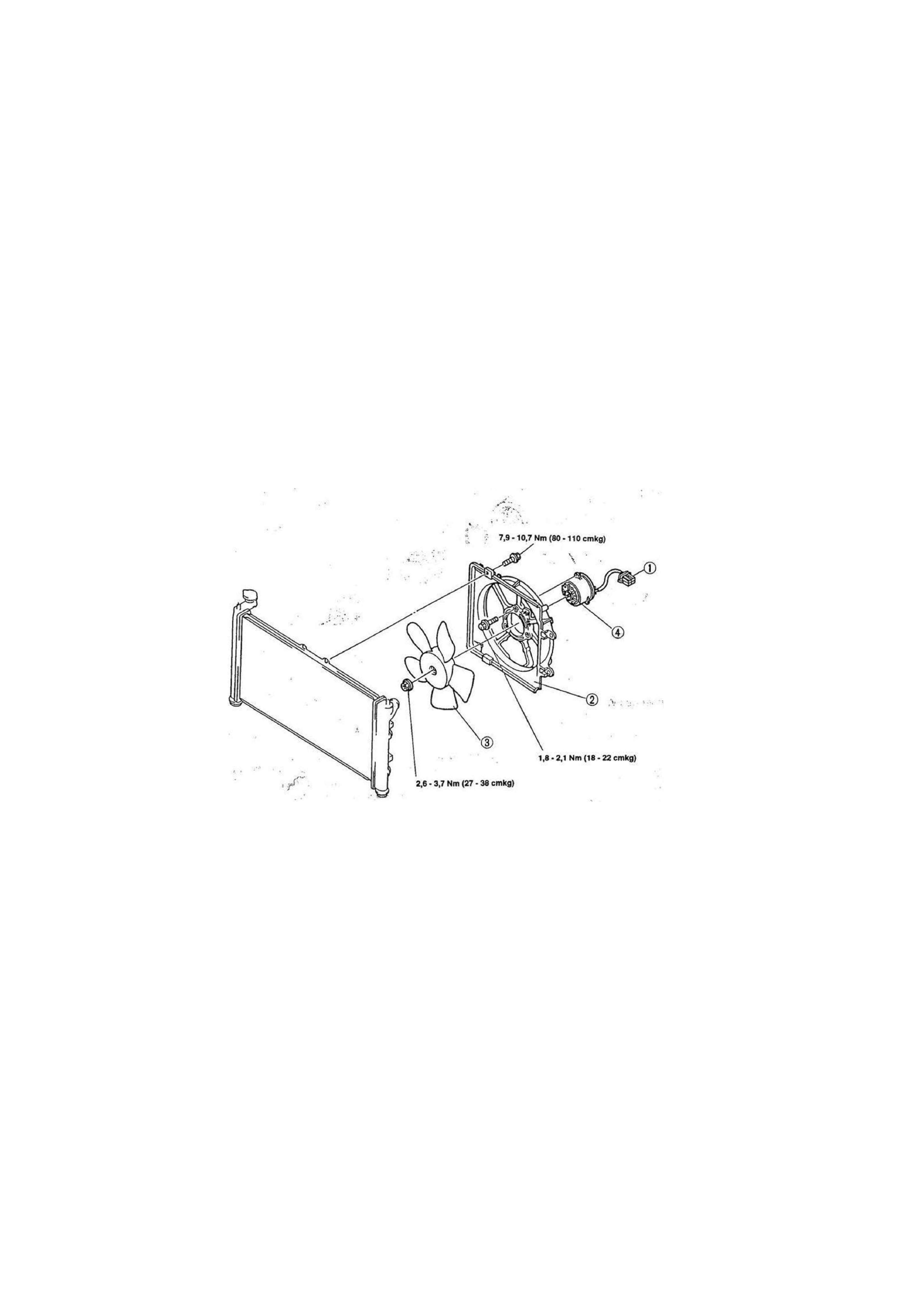

3. Die Teile in der numerierten Reihenfolge einbauen,

-i Der Einbau erfolgt in der umgekehrten Reihenfolge.

1YE0E1-018

Steckverbinder des Kühllüfters

 1

 3. Kühllüfter •

_ Kühlerabschirmblech 4. Kühllüftermotor •

:-gehen nach dem Einbau

Zas obere Kühlerabschirmblech und den Frischluftkanal einbauen.

. Das Massekabel der Batterie anschließen.
