Mazda Xedos 6. Handbuch - teil 71

ÖLWANNE

D1

NUR HIER

Of.:

1YE0D1 -015

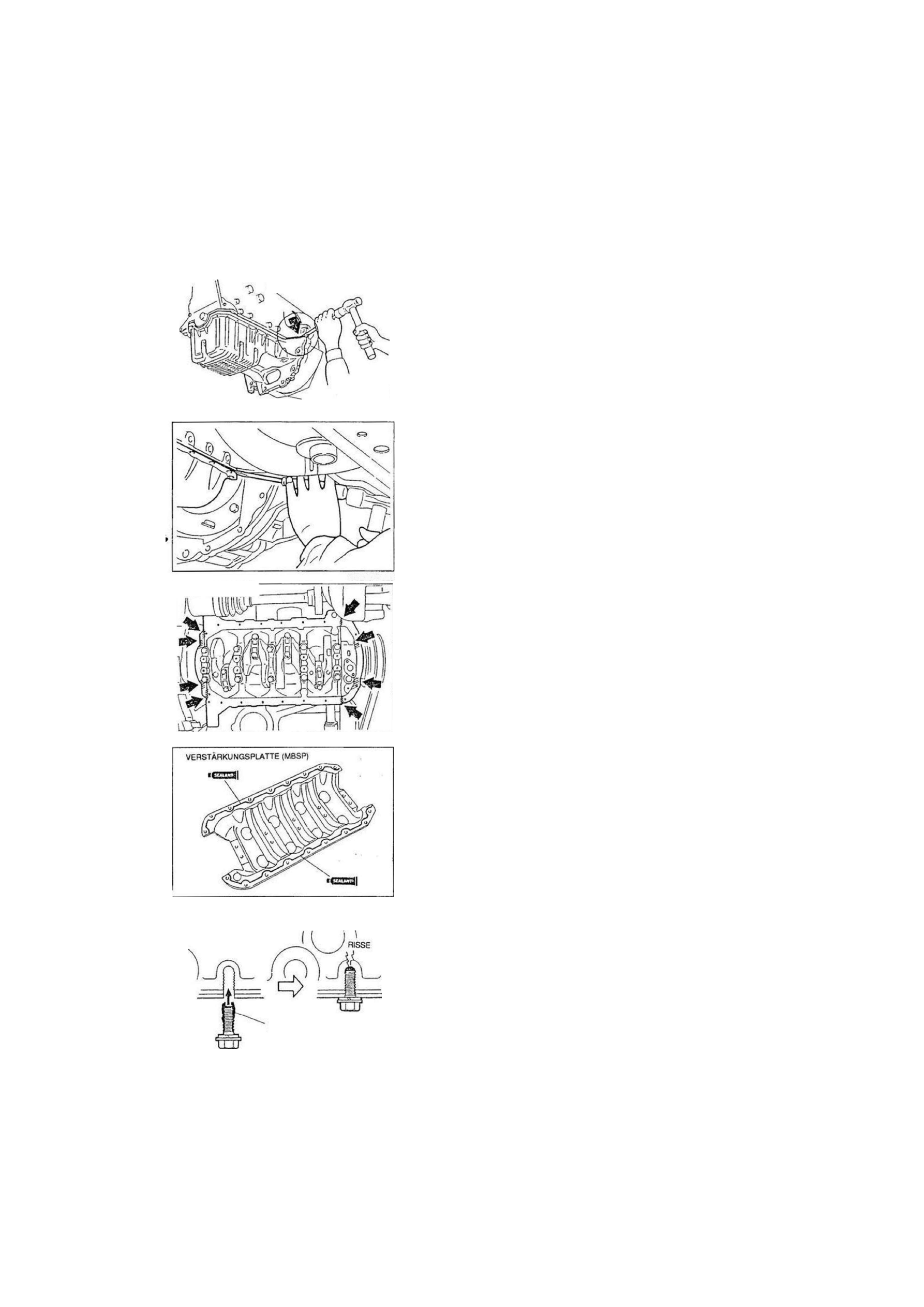

Ausbauhinweis
Ölwanne \ w

1. Die Befestigungsschrauben der Ölwanne herausdrehen.

Achtung ' ^ ^

• Das Werkzeug nicht zwischen Zylinderblock und

Ölwanne schieben, da sonst die Kontaktflächen be-
schädigt werden können.

• Sicherstellen, daß die Kontaktflächen beim Entfernen

des alten Dichtmittels nicht beschädigt oder zerkratzt
werden.

2. Einen Schraubendreher oder ein ähnliches Werkzeug wie

abgebildet zwischen die Teile schieben.

3. Die Ölwanne ausbauen. \ £ -

Verstärkungsplatte (MBSP)  - - ' f t ä \

1. Die Befestigungsschraube der MBSP am Hauptlagerdeckel

herausdrehen.

2. Einen Schraubendreher oder ein ähnliches Werkzeug zwi-

schen die MBSP und den Zylinderblock schieben und die

beiden Teile auseinanderdrücken.

Achtung
• Sicherstellen, daß die MBSP nicht beschädigt oder

verformt wird.

• Sicherstellen, daß die Kontaktflächen nicht beschä-

digt oder zerkratzt werden.

Einbauhinweis

Verstärkungsplatte (MBSP)

1. Die Kontaktfläche von Zylinderblock und MBSP reinigen.

Achtung
• Die MBSP innerhalb von 5 Minuten nach Auftragen

des Dichtmittels befestigen.

2. Entlang der Innenseite der Schraubenbohrungen durchge-

hend Silicondichtmittel auf die MBSP auftragen.

3. Die MBSP einbauen.

Anzugsmoment: 16 - 20 Nm (1,6 - 2,1 mkg)

1YE0D1-024

DICHTMITTELRUCKSTANDE

Ölwanne

03U0DX-022

Achtung

• Falls die Schrauben wiederverwendet werden, Dicht-

mittelrückstände von den Gewindegängen entfernen.
Werden die Dichtmittelruckstände nicht vollständig
beseitigt, können beim Anziehen der Schrauben Risse

innerhalb der Schraubenbohrungen entstehen.

D 1 - 9

1YE0D1-O23

1YE0D1 -016

ZYLINDERBLOCK

•m

D1

ÖLWANNE

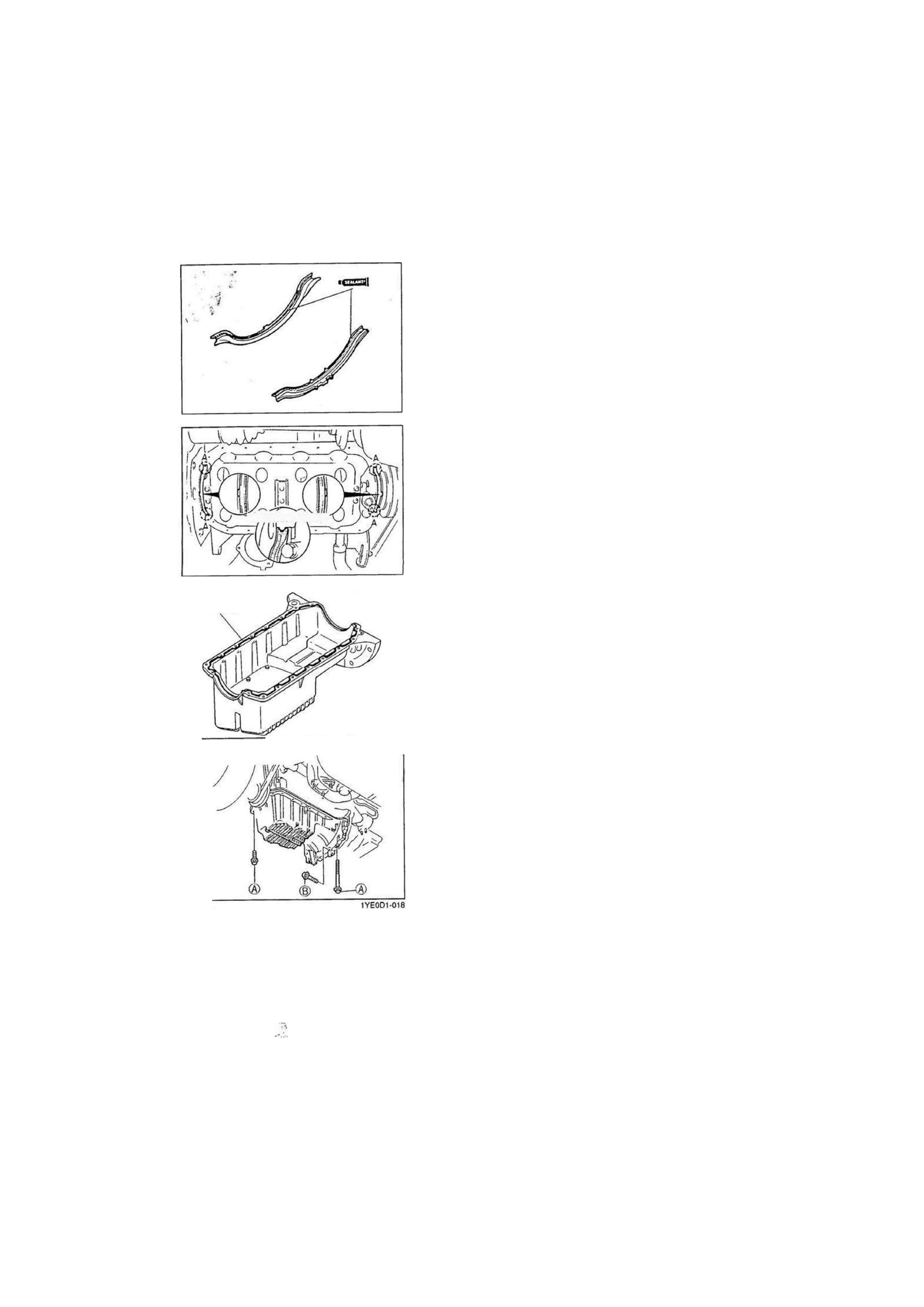

1. Die Kontaktflächen reinigen.

2. Silicondichtmittel wie abgebildet auf die Kontaktflächen einer

neuen Ölwannendichtung auftragen.

03U0DX023

3. Neue Dichtungen so auf das Ölpumpengehäuse und die

Dichtringaufnahme aufsetzen, daß die Überstände wie abge-

bildet in die Aussparungen eingreifen.

AUSSCHNITT VON A

05UOBX-209

Achtung

• Die Ölwanne innerhalb von 5 Minuten nach Auftragen

des Dichtmittels einbauen.

4. Entlang der Innenseite der Schraubenbohrungen durchge-

hend Silicondichtmittel auf die Ölwanne auftragen.

5. Die Ölwanne einbauen.

Anzugsmoment:

(A): 7,9 -10,7 Nm (80 -110 cmkg)
(B): 38 - 51 Nm (3,8 - 5,3 mkg)

Arbeitsvorgänge nach dem Einbau

1. Die untere und seitliche Abdeckung einbauen.

2. Die vorgeschriebene Ölsorte und -menge einfüllen.
3. Das Massekabel der Batterie anschließen.
4. Den Motor anlassen und auf Leckstellen prüfen.

5. Den Ölstand prüfen und, falls erforderlich, Öl nachfüllen.

EQ221

1YE0D1 -017

• S -

  E 1 - 1 0

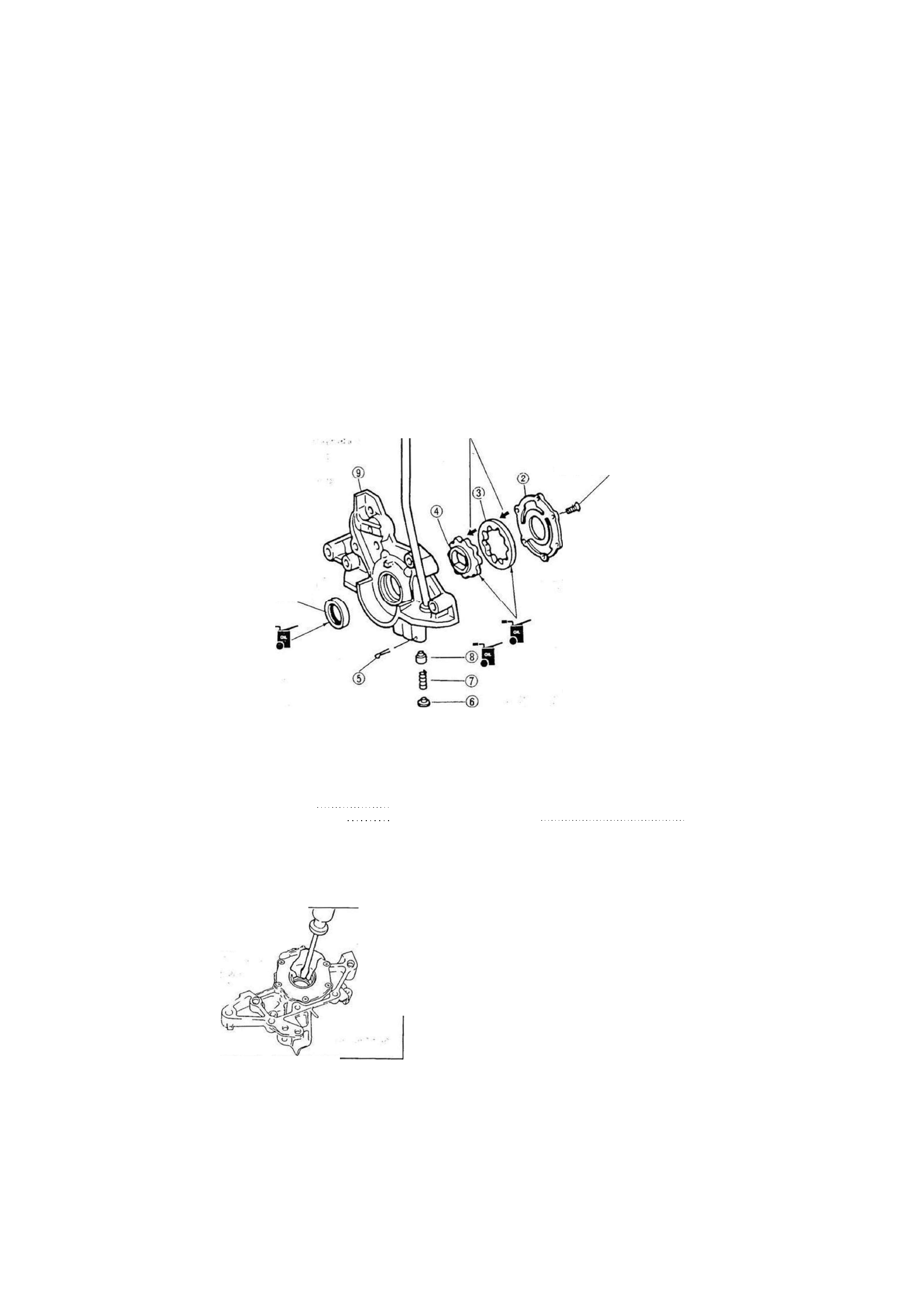

ÖLPUMPE

^ D1

ÖLPUMPE

ZERLEGUNG/ZUSAMMENBAU

1. Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

2. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge, siehe auch Hinweis zum Zusammenbau.

BEIM ZUSAMMENBAU DIE

VERTIEFUNGEN AUF DEN

ÖLPUMPENDECKEL AUSRICHTEN

5,9 - 8,8 Nm (60 • 90 cmkg)

T- -

©

AUSTAUSCHEN

1.

2.

3.

4.

5.

Wellendichtring 6.

Hinweis zur Zerlegung s.u. 7.
Hinweis zum Zusammenbau Seite D1-12

Ölpumpendeckel 8.

Auf Verzug und Beschädigung prüfen

Außenrotor 9.

Innenrotor

• • . t

Spannstift

1YE0D1-019

Federsitz
Druckfeder

Prüfung Seite D1-12

Überdruckventil

Auf Verschleiß und Beschädigung prüfen

Ölpumpengehäuse

Auf Verzug und Beschädigung prüfen

Hinweis zur Zerlegung
Wellendichtring

Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

D1-11

1YE0D1-026

ÖLPUMPENGEHÄUSE MIT

EINEM TUCH SCHÜTZEN

D1

ÖLPUMPE

M

l «  S V

.  ( i i i h , i . ; . . u i

f

' . l , . l / ' U 1111

11

'

mm

1YE0D1-020

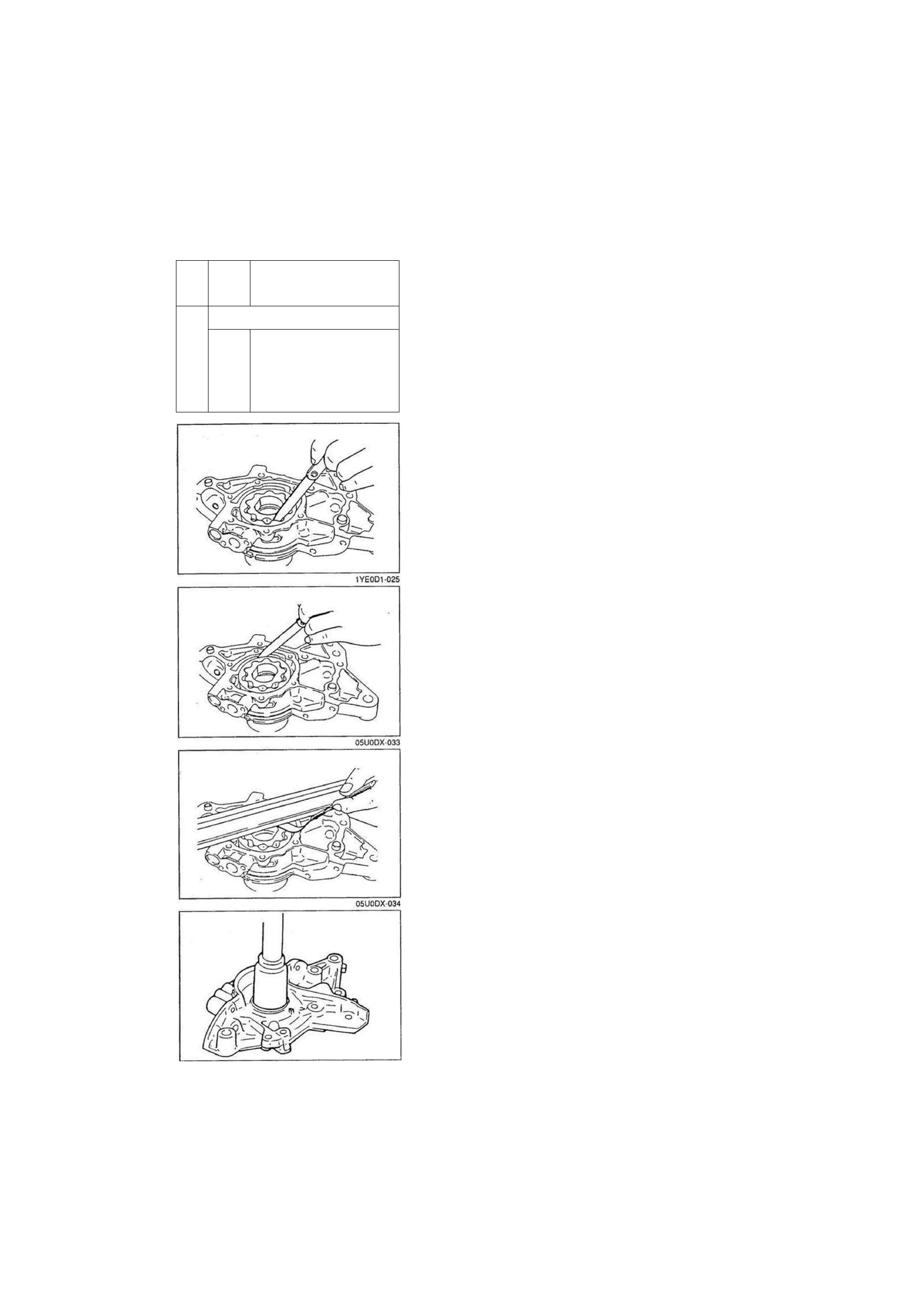

PRÜFUNG

Druckfeder

1. Prüfen, ob die Feder ermüdet oder gebrochen ist.

2. Die ungespannte Länge der Feder messen. Falls erforderlich,

die Feder austauschen.

Ungespannte Länge: 45,5 mm

Rotorspiel

Das Spiel zwischen folgenden Bauteilen messen. Falls erfor-

derlich, den Rotor austauschen.

Rotorspitzenspiel: max. 0,20 mm

Spiel zwischen Außenrotor und Ölpumpengehäuse:

max. 0,22 mm

Axialspiel: max. 0,14 mm

Hinweis zum Zusammenbau

Wellendichtring

1. Sauberes Motoröl dünn auf die Lippe eines neuen

Wellendichtrings auftragen.

2. Den Wellendichtring vorsichtig von Hand einsetzen.

Achtung
• Den Wellendichtring soweit eintreiben, bis er mit dem

Rand des Ölpumpengehäuses bündig abschließt.

3. Den Wellendichtring mit einem geeigneten Rohr gleichmäßig

eintreiben.

Außendurchmesser des Wellendichtrings: 50,5 mm

Innendurchmesser des Wellendichtrings: 36,0 mm

1YE0D1-021

D 1 - 1 2
