Mazda Xedos 6. Handbuch - teil 67

B2

EINBAU

1YE0B2-078

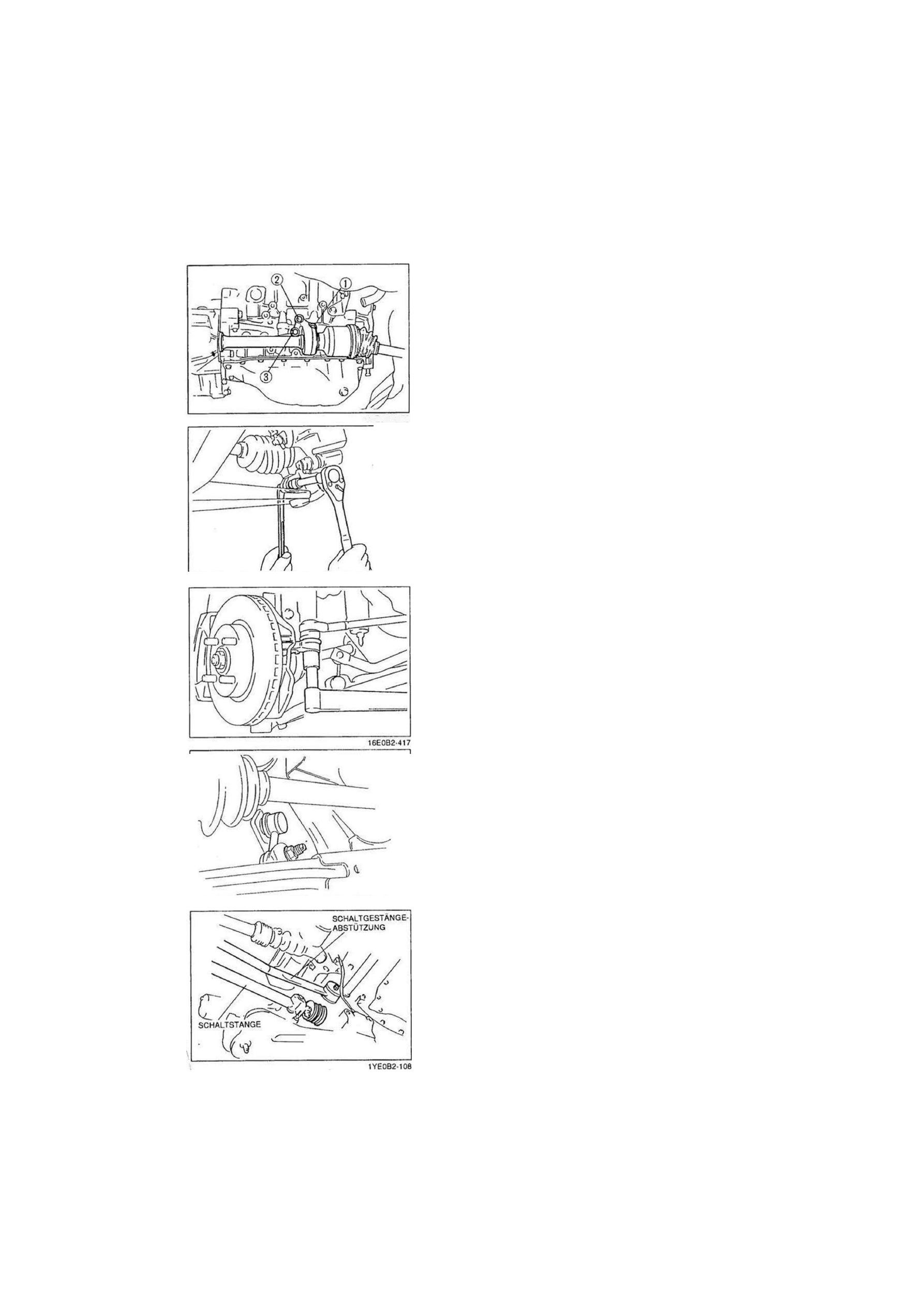

2. Neue Ringe so anbringen, daß der Stoß nach oben zeigt und

die Antriebswellen einbauen.

3. Die Zwischenwelle einbauen.

4. Die Schrauben in der numerierten Reihenfolge festziehen.

Anzugsmoment: 43 - 61 Nm (4,3 - 6,3 mkg)

16A0B2 047

5. Die Kugelgelenke einfetten.
6. Die Kugelgelenke des Querlenkers an den Achsschenkeln

montieren und die Durchgangsschrauben festziehen.

Anzugsmoment: 44 - 58 Nm (4,4 - 6,0 mkg)

Spurstangenkopf

1. Die Spurstangenköpfe an den Spurstangenhebeln montieren

und festziehen.

Anzugsmoment: 43 - 56 Nm (4,3 - 5,8 mkg)

2. Neue Splinte anbringen.

Stabilisatorverbindungsgelenk

Das Stabilisatorverbindungsgelenk einbauen.

Anzugsmoment: 44 - 60 Nm (4,4 - 6,2 mkg)

16E0B2-418

B2-124

Schaltgestängeabstützung

Die Schaltgestängeabstützung am Getriebe montieren.

Anzugsmoment: 32 - 46 Nm (3,2 - 4,7 mkg)

Schaltstange

Die Schaltstange am Getriebe montieren.

Anzugsmoment: 19 - 22 Nm (1,9 - 2,3 mkg)

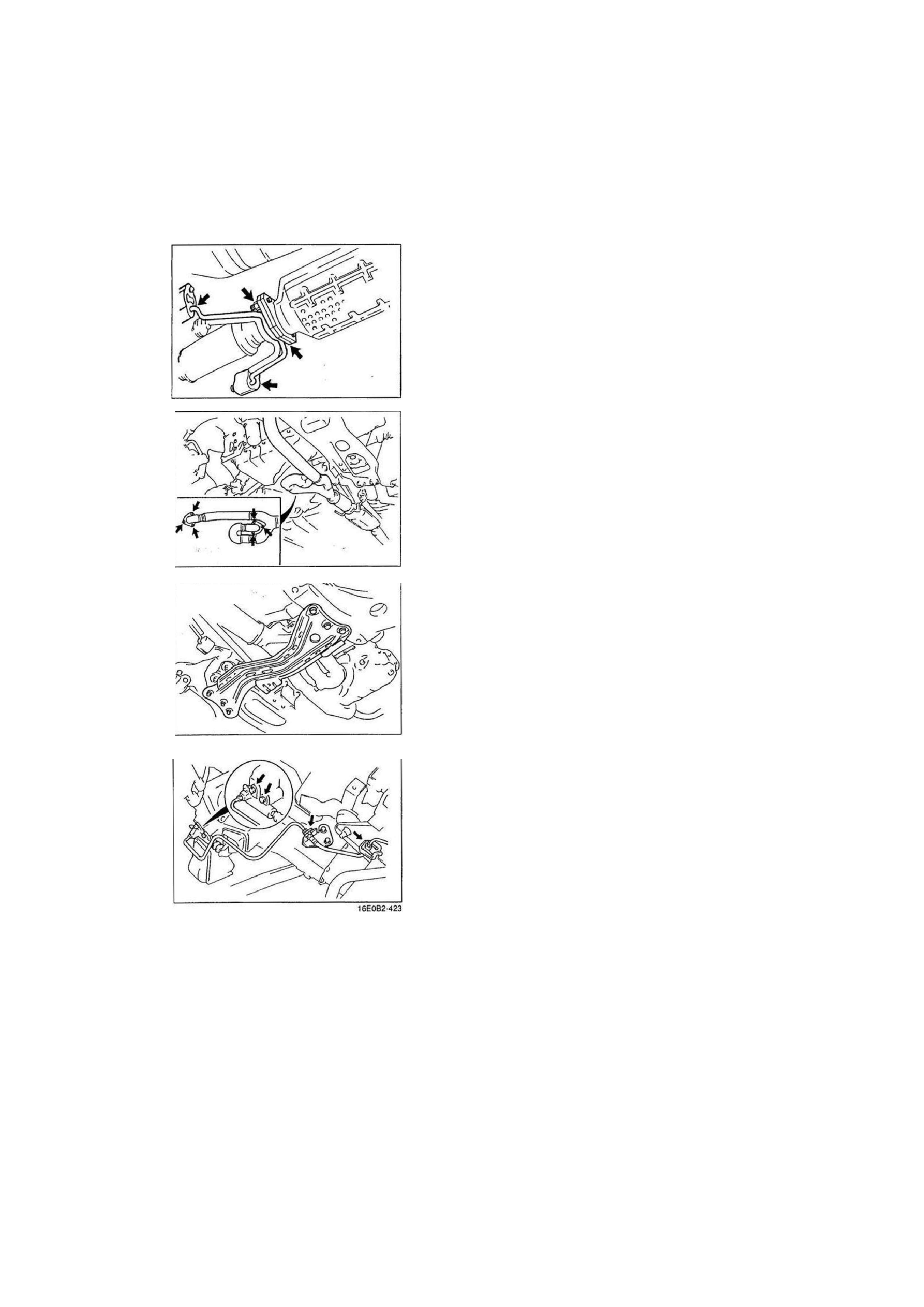

EINBAU

Vorderes Auspuffrohr

1. Das vordere Auspuffrohr mit einer neuen Dichtung an das

Auspuffrohr anschließen. Die neuen Muttern leicht anziehen.

2. Das Auspuffrohr mit einem Dämpfungsgummi an der Karos-

serie montieren.

3. Die Muttern festziehen. r • - • • W

Anzugsmoment: 64 - 89 Nm (6,5 - 9,1 mkg)

4. Das vordere Auspuffrohr mit einer neuen Dichtung einbauen.

Anzugsmoment: 41 - 54 Nm (4,1 - 5,6 mkg) j

16E0B2-421

Querträger

Den Querträger einbauen.

Anzugsmoment:  9 5 - 1 2 6 Nm (9,6 -12,9 mkg)

Kupplungsnehmerzylinder (MTX)

1. Den Kupplungsnehmerzylinder einbauen.

Anzugsmoment: 16 - 22 Nm (1,6 - 2,3 mkg)

2. Die Rohrleitung an den Halterungen befestigen und die Schel-

len montieren.

16A0B2-048

1YE0B2-109

>

7 >' -

B 2 - 1 2 5

« B2

EINBAU

:

:

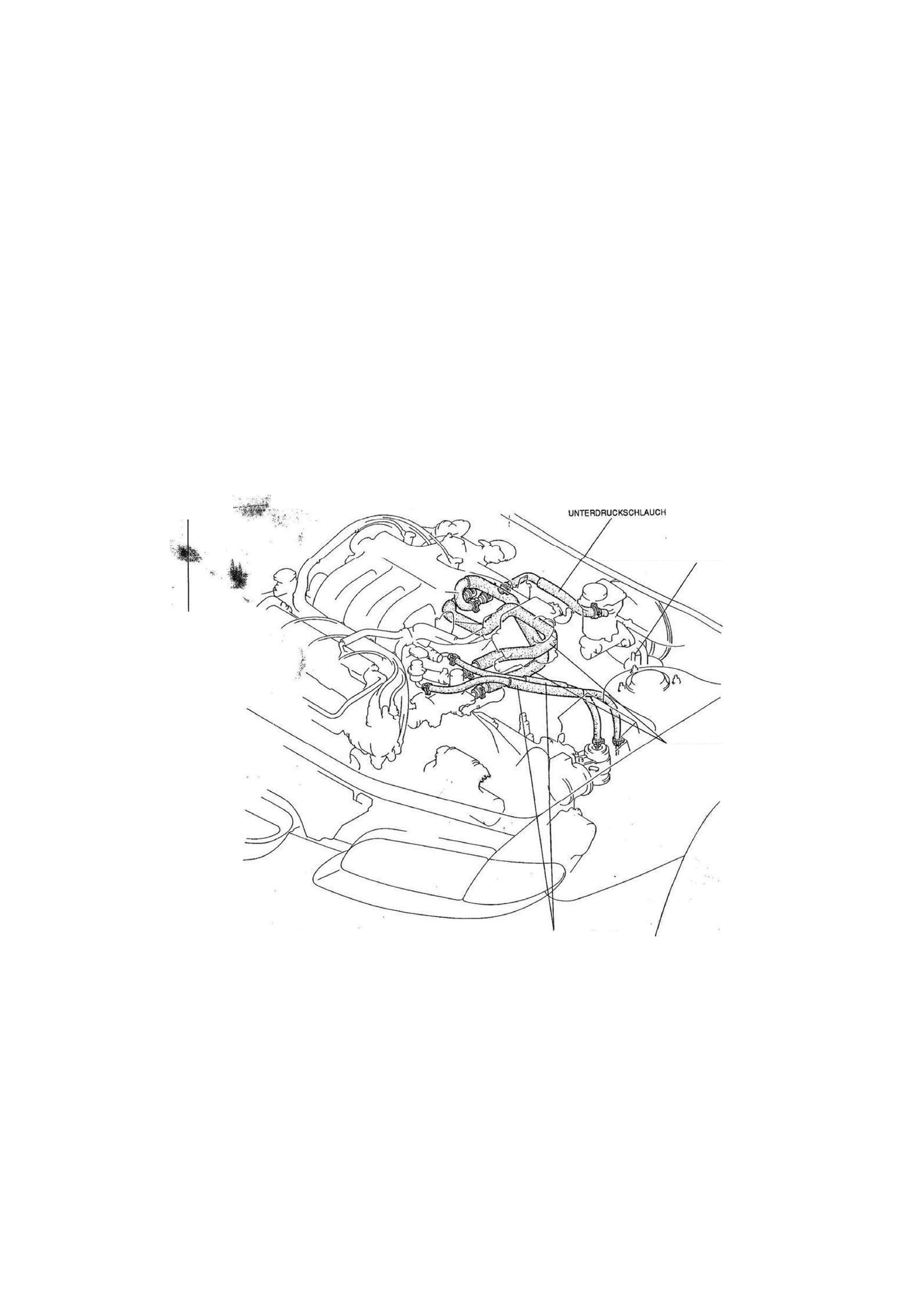

 Schritt 4

Die gekennzeichneten Schläuche anschließen.

V **

Achtung

Die Schlauchklemme wieder an der ursprünglichen Stelle am Schlauch anbringen und mit einer

Zange zusammendrucken, damit sie festsitzt.

16E0B2-424

B2-126

SCHLAUCH DES AKTIVKOHLEBEHÄLTERS

HEIZUNGSSCHLÄUCHE

KRAFTSTOFFSCHLÄUCHE

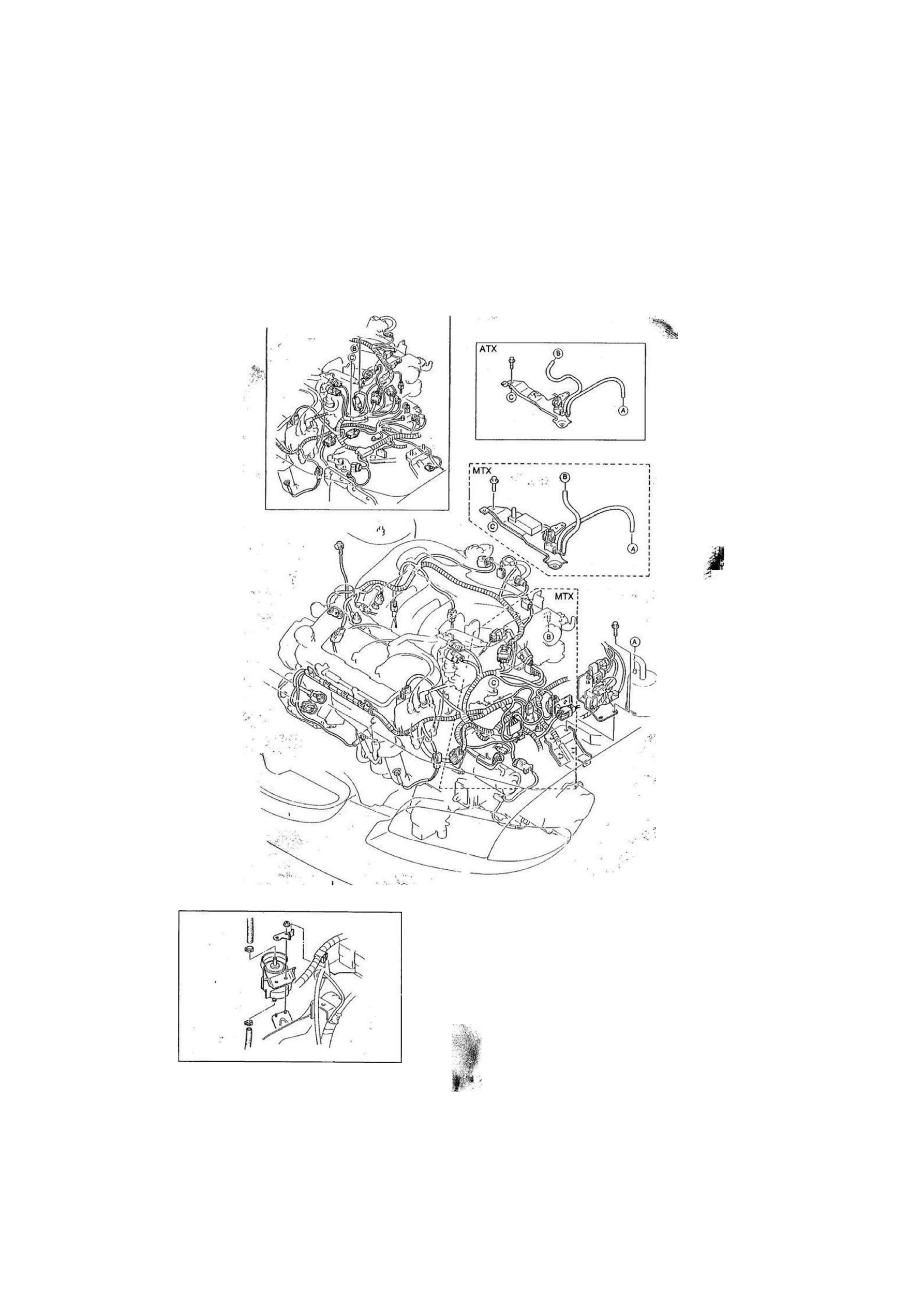

Schritt 5

1. Die Kabelbaumsteckverbinder anschließen.

ATX

.V

4 .

> .

V,

*

S

' i

I:

 •

i

d l '

- * -Vi

- *

A

:

 i

16E0B2-425

2. Die Kabelbaumhalterung und das Kraftstoffilter einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

*

 h

I ,

 '

- *

<

16E0B2-426

*

•J

Hf;

w w w .ozzon .net ^

 w

 .... • • v. • i

, ' A . •

f

I-

B2-127.
