ZERLEGUNG

B2

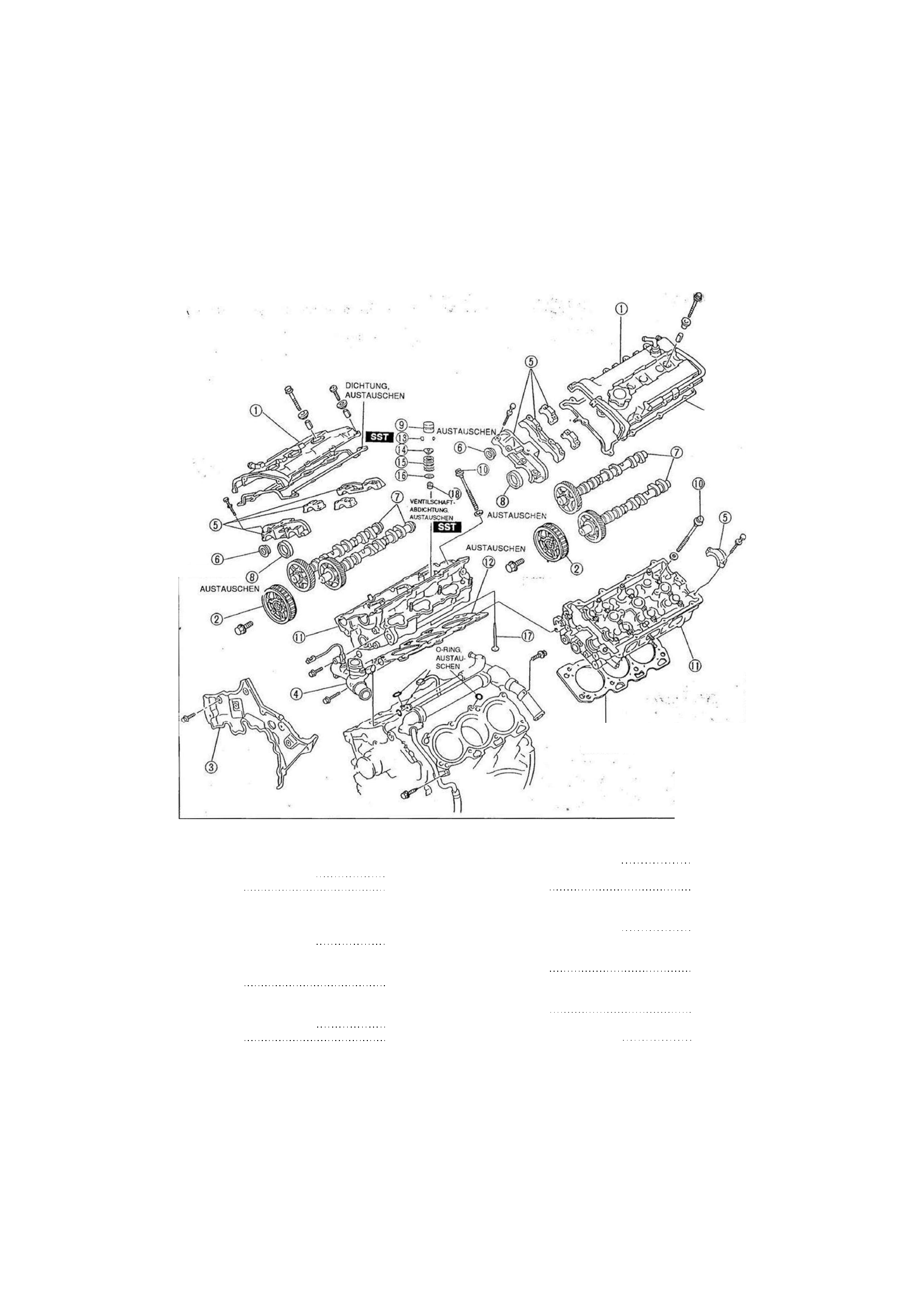

ZYLINDERKOPF

 %

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

DICHTUNG,

AUSTAUSCHEN

AUSTAUSCHEN

<0>

AUSTAUSCHEN

1. Zylinderkopfhaube

 1

 " .

2. Nockenwellenrad

Hinweis zur Zerlegung Seite B2-64

Prüfung Seite B2-86

3. Dichtplatte

4. Kühlmittelauslaß

5. Nockenwellenlagerdeckel

Hinweis zur Zerlegung Seite B2-64

6. Schutzkappe
7. Nockenwelle

Prüfung Seite B2-65

8. Nockenwellendichtring
9. Hydrostößel

Hinweis zur Zerlegung Seite B2-65

Prüfung Seite B2-81

www

16E082-191

10. Zylinderkopfschraube

Hinweis zur Zerlegung Seite B2-65

11. Zylinderkopf

Prüfung Seite B2-74

12. Zylinderkopfdichtung

13. Ventilkeile

Hinweis zur Zerlegung Seite B2-65

14. Ventilfederteller

15. Ventilfeder

Prüfung Seite B2-78

16. Ventilfedersitz .

17. Ventil

Prüfung Seite B2-75

18. Ventilschaftabdichtung

Hinweis zur Zerlegung Seite B2-66

• Auf Verschleiß und Beschädigung prüfen

* . * '

B2-63

- * > • \ . .-"'N-rX

B2 ZERLEGUNG

16E0B2-192

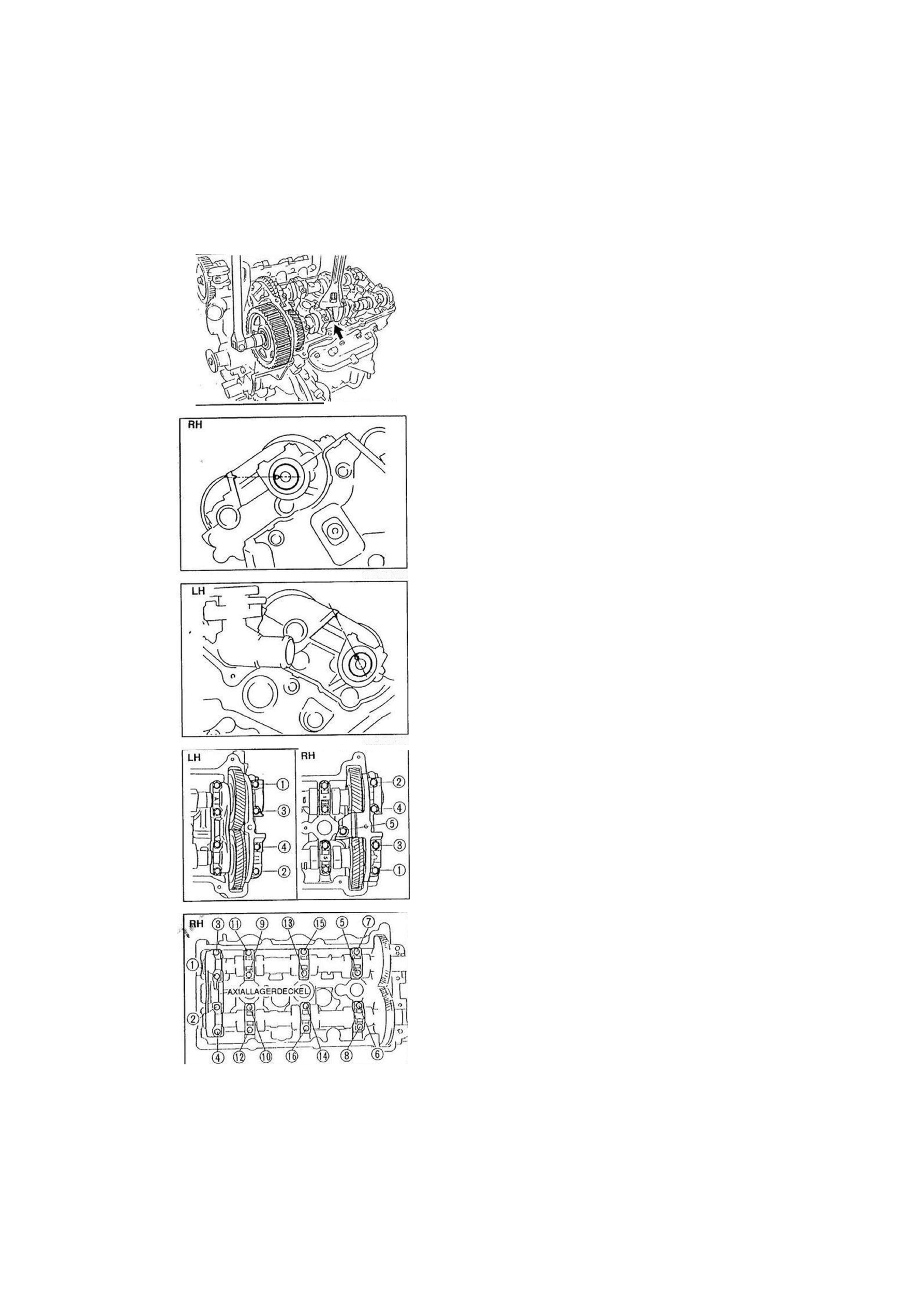

Hinweis zur Zerlegung

Nockenwelienrad

1. Die Nockenwelle mit einem geeigneten Schraubenschlüssel

am Sechskant halten.

2. Die Befestigungsschraube des Nockenwellenrades heraus-

drehen.

3. Das Nockenwellenrad ausbauen.

Nockenwellenlagerdeckel

Achtung

• Die Nockenwellenlagerdeckel nicht ausbauen, wenn

die Nocken auf die Hydrostößel drücken, da sonst die

Markierung am Zylinderkopf beschädigt werden kann.

1. Den Nockenwellenstift wie abgebildet ausrichten, um die Kraft

der Hydrostößel zu reduzieren.

16E0B2-193

16E0B2-194

16E0B2-222

B2-64

2. Die Schrauben der vorderen Nockenwellenlagerdeckel in der

numerierten Reihenfolge in fünf oder sechs Schritten lösen.

3. Die vorderen Nockenwellenlagerdeckel ausbauen.

Achtung
• Den Axiallagerdeckel als letztes ausbauen. Während

des Ausbaus darauf achten, daß die Markierung am
Zylinderkopf nicht beschädigt wird.

4. Die Schrauben der restlichen Nockenwellenlagerdeckel in der

numerierten Reihenfolge in fünf oder sechs Schritten lösen.

5. Die Nockenwellenlagerdeckel ausbauen.

>4* ••

16E0B2-195

ZERLEGUNG

B2

L H ® © @ ©

u

ZÜNDVERTEILER

x ~  V / ^

®

 (7) © ©

rrn'A

16E0B2-196

1YE0B2 095

16E0B2-199

Hinweis

• Die Nockenwellenlagerdeckel des rechten Zylinder-

kopfes sind mit einer Nummer gekennzeichnet.

• Die Nockenwellenlagerdeckel des linken Zylinder-

kopfes sind mit Buchstaben gekennzeichnet.

/

'^t - *

- •

 •>-.

 iVV

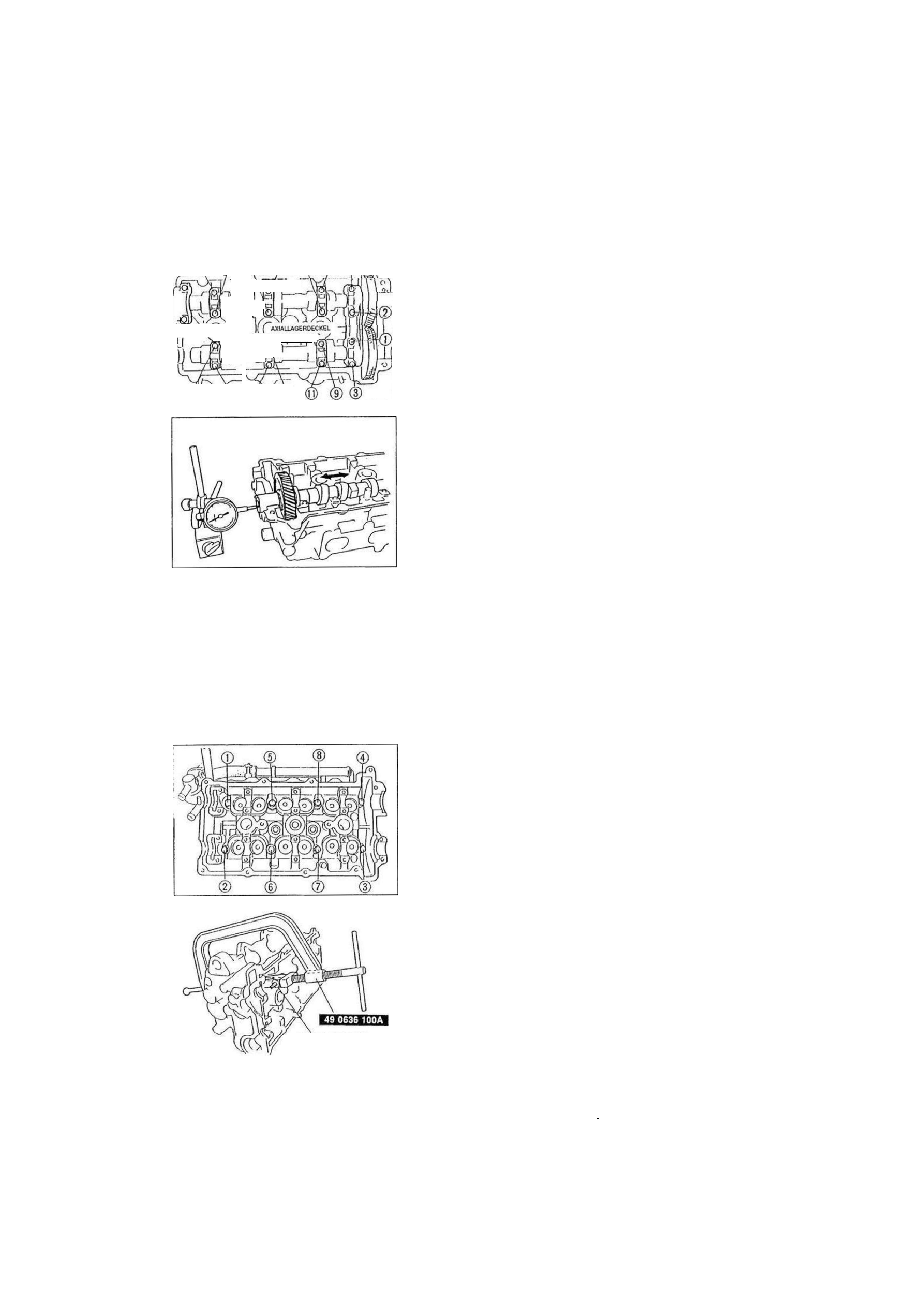

Nockenwelle

Vor dem Ausbau der Nockenwelle folgendes prüfen:

1. Axialspiel der Nockenwelle (Siehe Seite B2-81)

2. Radialspiel der Nockenwelle (Siehe Seite B2-79)

Hydrostößel

Achtung

• Die Hydrostößel mit einem Filzstift markieren, damit

sie wieder an derselben Stelle eingebaut werden, wo
sie ausgebaut wurden.

•'äf

1. Die Hydrostößel vom Zylinderkopf ausbauen.

2. Die Hydrostößel mit der Oberseite nach unten in einen mit Öl

gefüllten Behälter legen.

16E082-198

Zylinderkopfschrauben

1. Die Zylinderkopfschrauben in der numerierten Reihenfolge in

zwei oder drei Schritten lösen.

2. Die Zylinderkopfschrauben herausdrehen.

Ventilkeile

1. Das SST wie abgebildet am Ventilfederteller anbringen.

2. Die Ventilfeder zusammendrücken und die Ventilkeile aus-

bauen.

Achtung

• Bei der Zerlegung darauf achten, daß der Zylinderkopf

nicht beschädigt wird.

B2-65

} _•»

49 8012 0A2

16E0B2-200

ZERLEGUNG

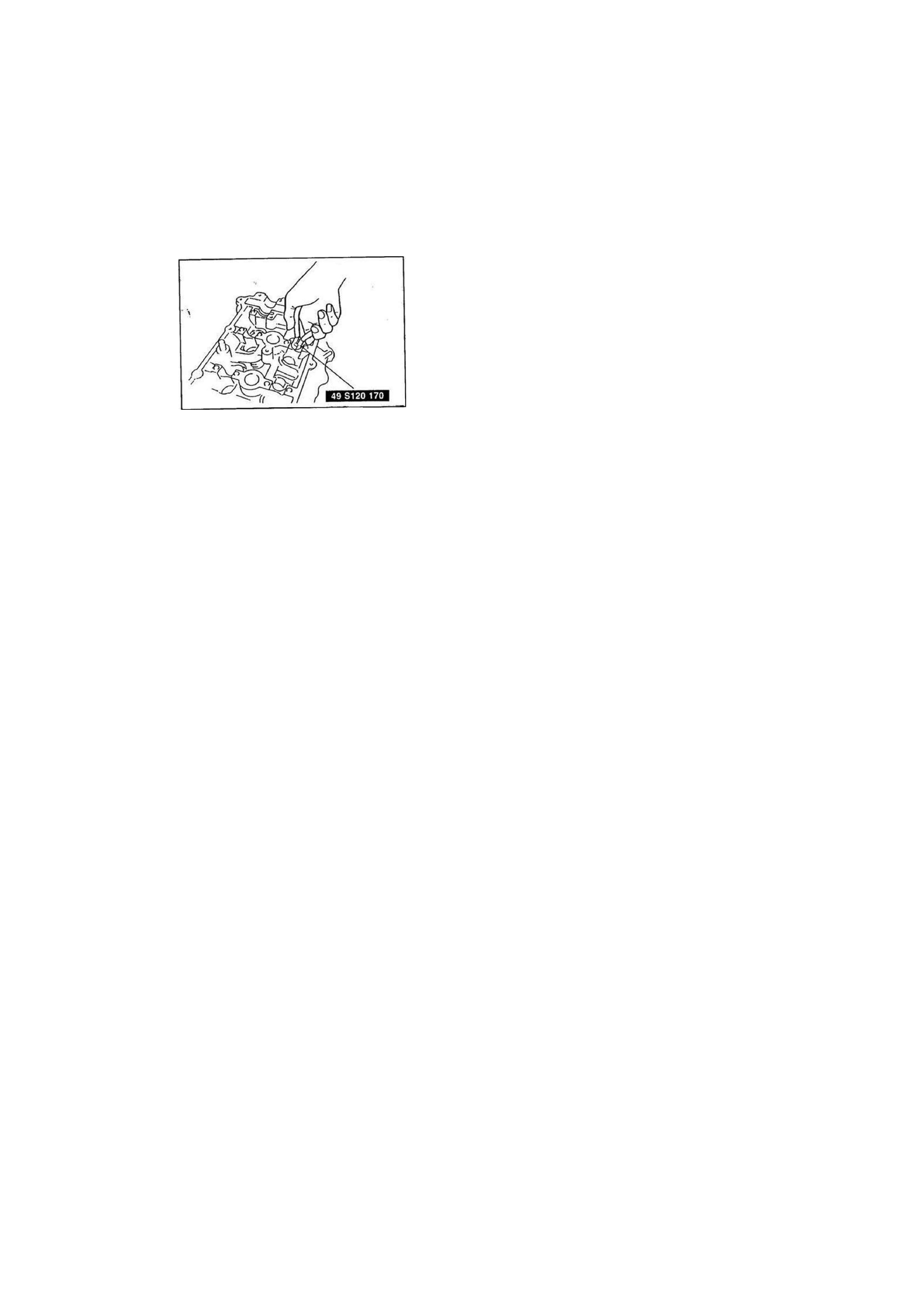

Ventilschaftabdichtung

Die Ventilschaftabdichtung mit dem SST ausbauen.

Achtung

• Die Ventilschaftabdichtung nicht wiederverwenden.

16E0B2-201

.1

f 1*

4
