Mazda Xedos 6. Handbuch - teil 52

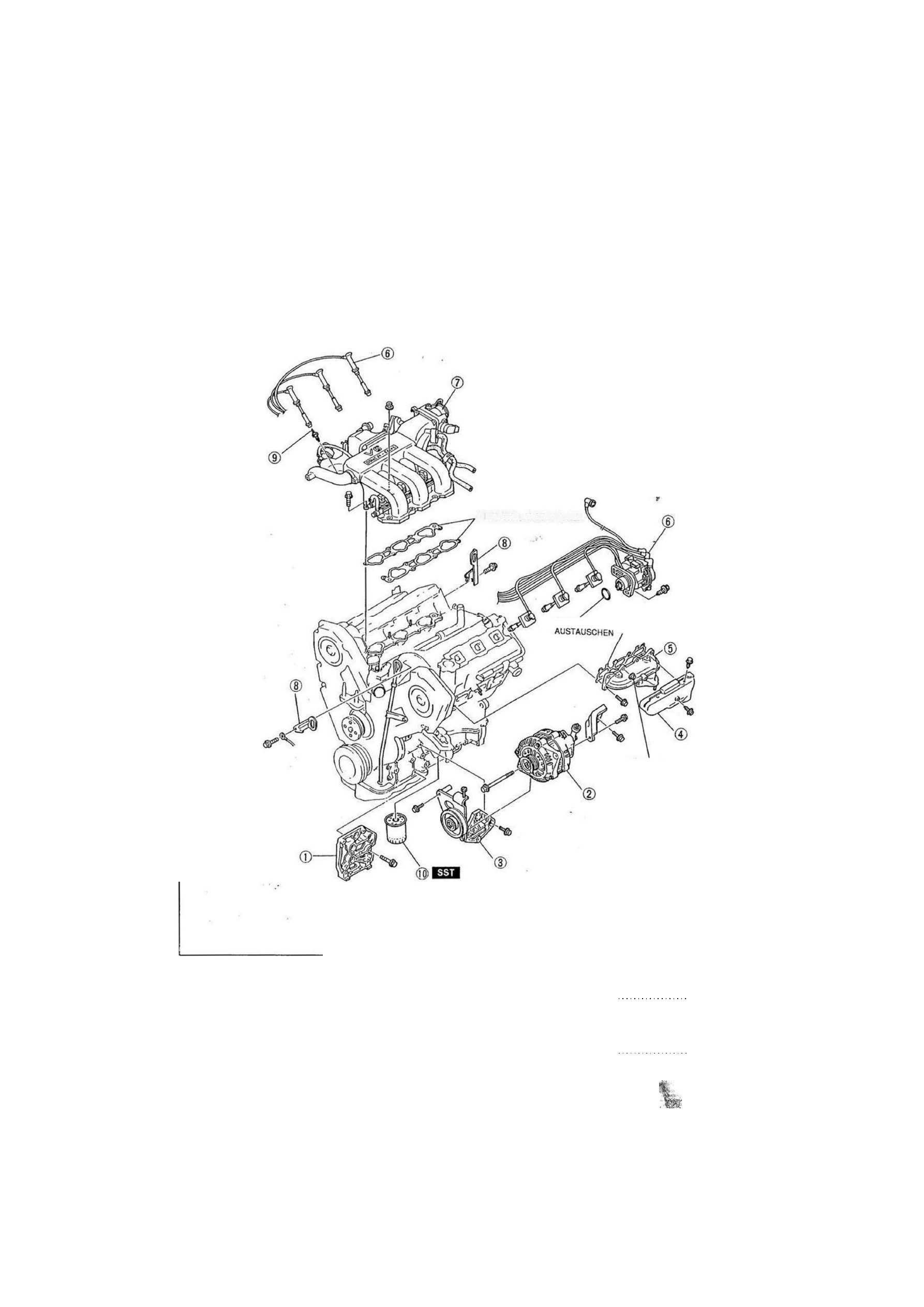

ZERLEGUNG

B2

1. Halterung für A/C-Kompressor (nicht serienmäßig) 7. Ansaugkrümmer

2. Generator Hinweis zur Zerlegung Seite B2-25
3. Umlenkrolle mit Halterung 8. Motorhaken
4. Linkes Auspuffkrümmer-Abschirmblech 9. Zündkerzen

5. Linker Auspuffkrümmer 10. Ölfilter
6. Zündverteiler und Zündkabel Hinweis zur Zerlegung Seite B2-60

B2-59

ANBAUTEILE .. . . •

1. Das Motoröl ablassen.

2. Bei der Zerlegung in der numerierten Reihenfolge vorgehen.

16A0B2-025

O-RING.

DICHTUNG. AUSTAUSCHEN

DICHTUNG. AUSTAUSCHEN

MUTTERN.

AUSTAUSCHEN

B2 ZERLEGUNG

16E0B2-184

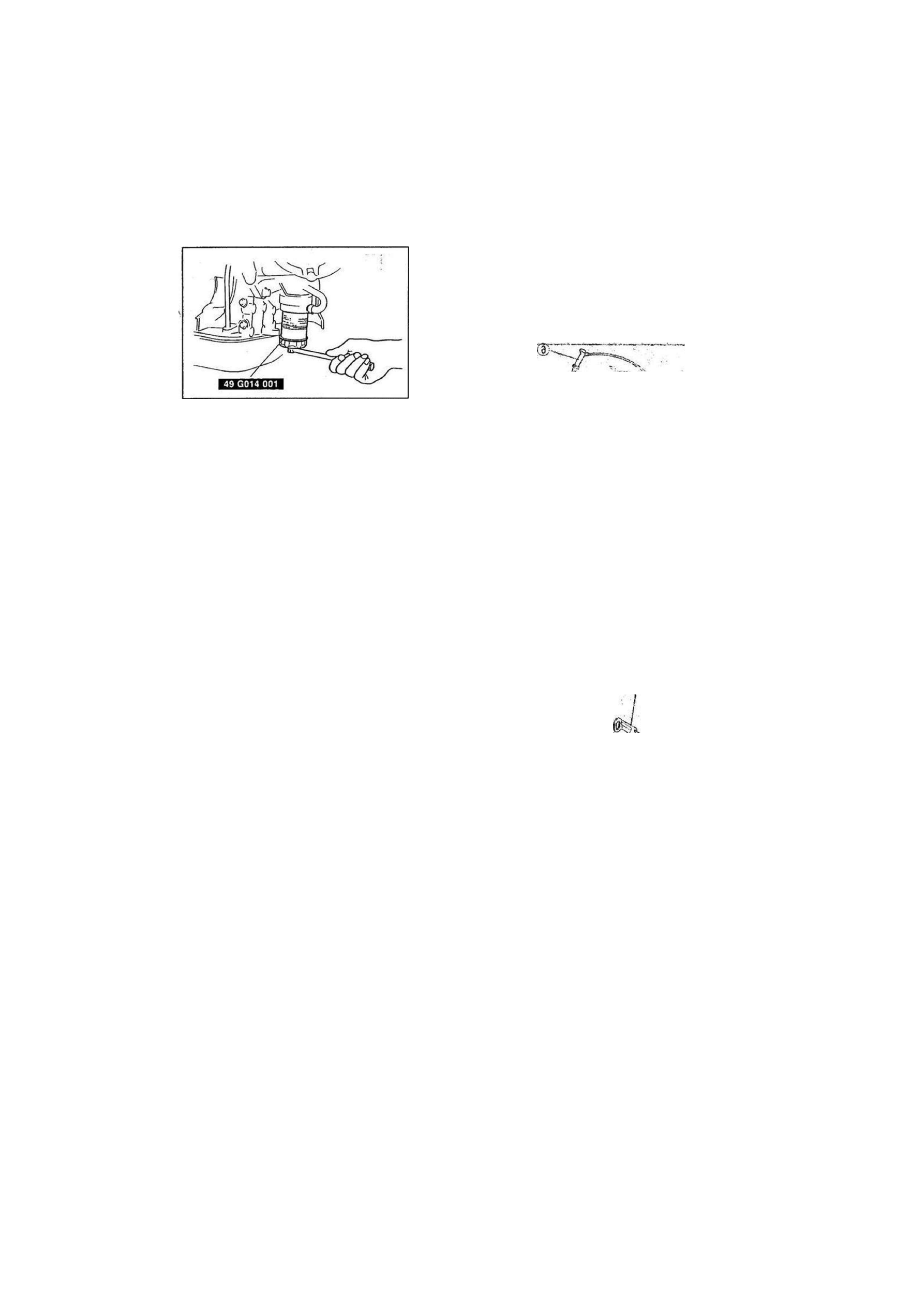

Hinweis zur Zerlegung
Ölfilter

Das Ölfilter mit dem SST ausbauen.

ti:

•3

N l

CD

; \\  K i ^ /

t"'-

r i

& «

©

B2-60

ZERLEGUNG

B2

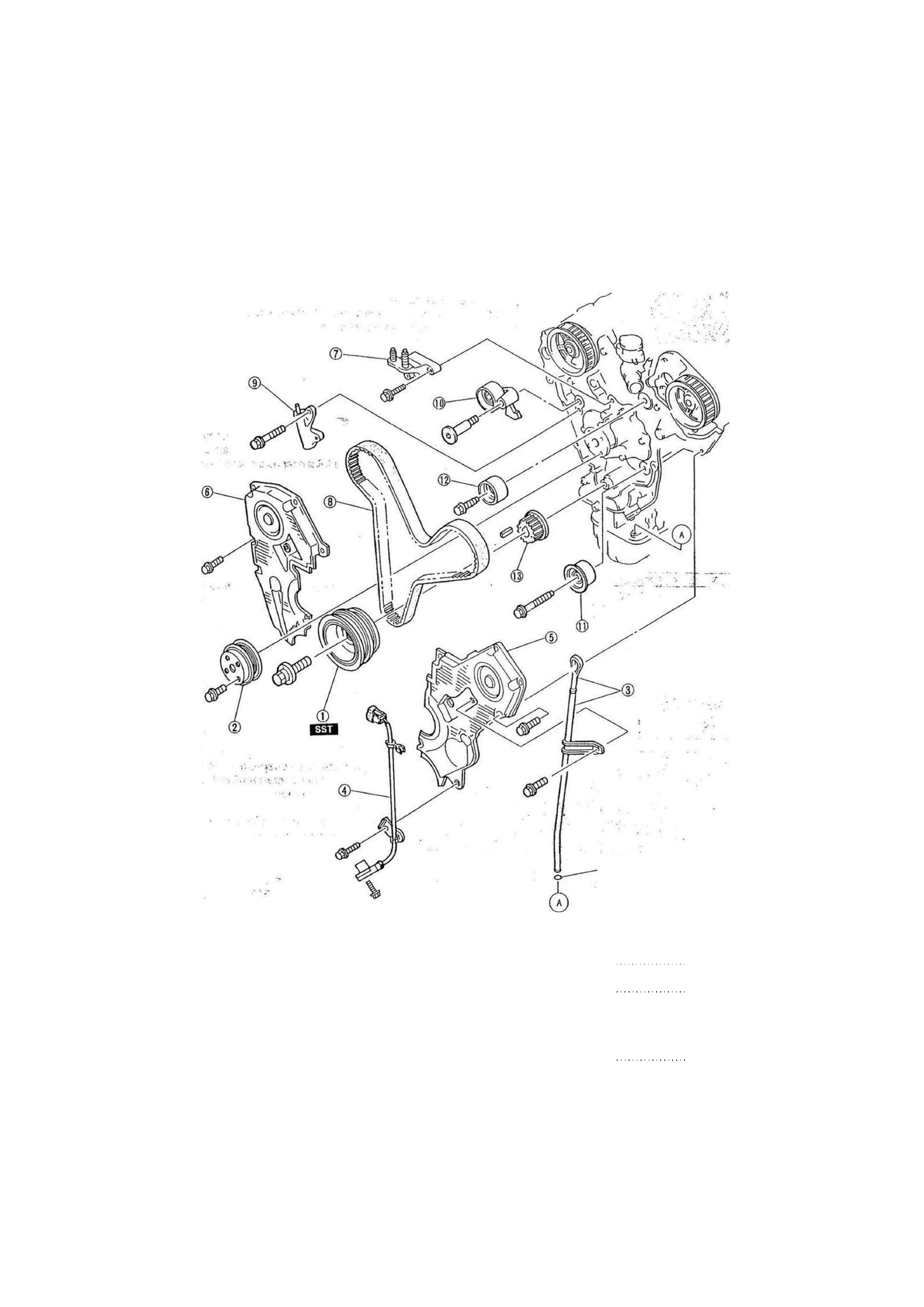

STEUERRIEMEN .

  f

*

v

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

•.

 . v ••

O-RING.
AUSTAUSCHEN

1. Kurbelwellenriemenscheibe

Hinweis zur Zerlegung

2. Wasserpumpenriemenscheibe

3. Ölmeßstab und Führungsrohr

Kurbelwinkelgeber

5. Linke Steuerriemenabdeckung

5. Rechte Steuerriemenabdeckung

7. Motoraufnahme Nr. 3

Seite B2-62

1YE0B2-094

8. Steuerriemen

Hinweis zur Zerlegung Seite B2-62

9. Automatischer Zahnriemenspanner

Hinweis zur Zerlegung Seite B2-62

10. Spannrolle  . . .

11. Umlenkrolle Nr. 2 • ; . •>.-
12. Umlenkrolle Nr. 1 •
13. Kurbelwellenrad

Hinweis zur Zerlegung Seite B2-62

B2-61

B2

ZERLEGUNG

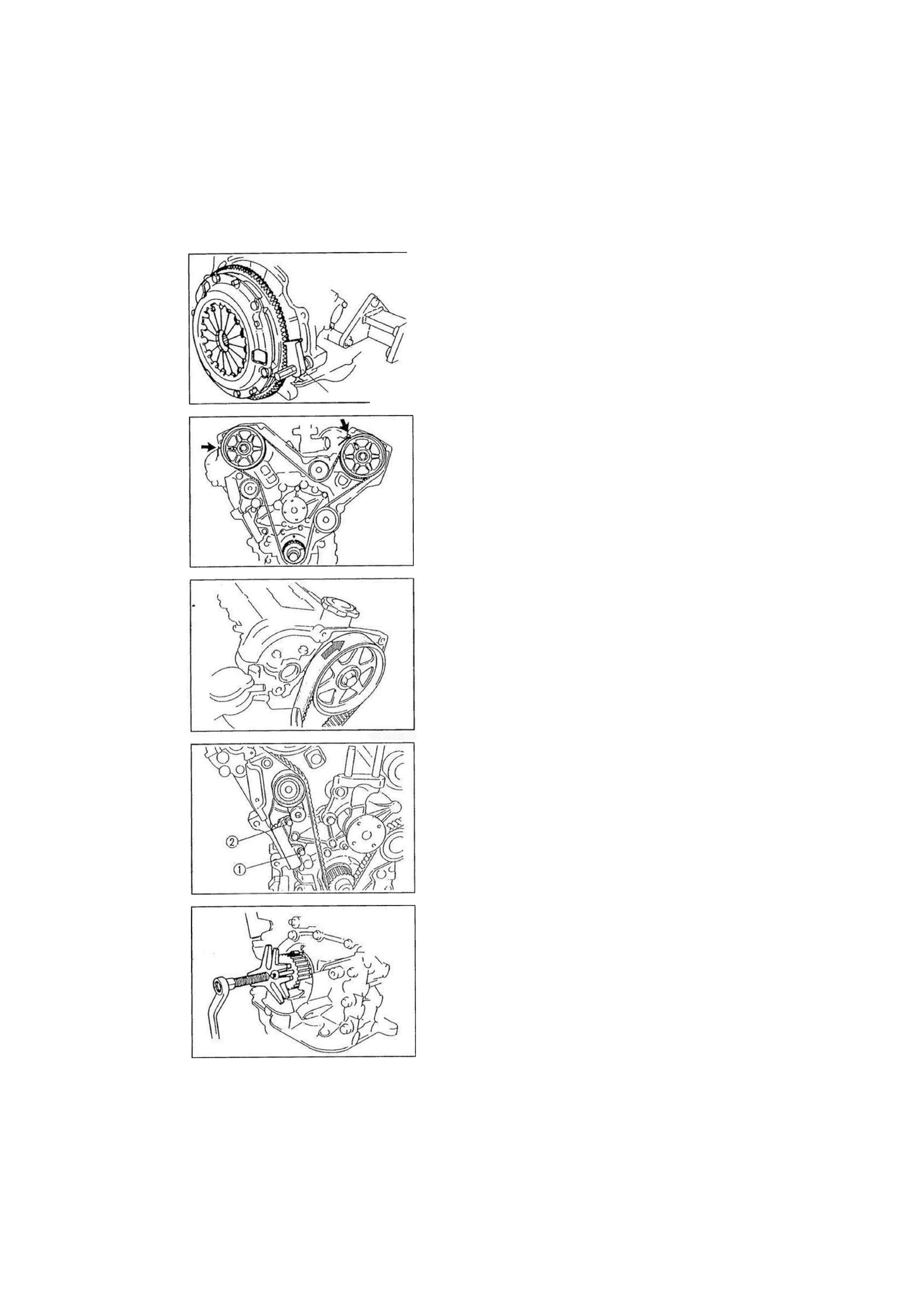

Hinweis zur Zerlegung

Kurbelwellenriemenscheibe

1. Das Schwungrad (MTX) bzw. die Antriebsscheibe (ATX) mit

dem SST halten.

2. Die Riemenscheibenschraube herausdrehen. j

3. Die Riemenscheibe ausbauen.

16E0B2-187

Steuerriemen

1. Die Riemenscheibenschraube provisorisch eindrehen.

2. Die Kurbelwelle drehen, bis die Zündzeitpunktmarkierungen

auf den Riemenscheiben aufeinander ausgerichtet sind.

3. Die Laufrichtung des Steuerriemens für den Wiedereinbau

markieren.

Achtung I
• Den automatischen Zahnriemenspanner festhalten,

damit die Gewindegänge der Schrauben beim Heraus-
drehen nicht beschädigt werden.

4. Die Schrauben des automatischen Zahnriemenspanners in

der numerierten Reihenfolge herausdrehen.

5. Den Steuerriemen ausbauen.

16E0B2-222

B2-62

Kurbelwellenrad

1. Das Kurbelwellenrad ausbauen.

2. Den Keil des Kurbelwellenrades ausbauen. f.

Hinweis

• Falls erforderlich, zum Ausbauen des Kurbelwellen-

rades einen handelsüblichen Lenkradabzieher ver-

wenden.

49 E011 1 AO

16E0B2-186

16E0B2-188

16E0B2-189
