Mazda Xedos 6. Handbuch - teil 47





WARTUNG IM EINGEBAUTEN ZUSTAND

B2

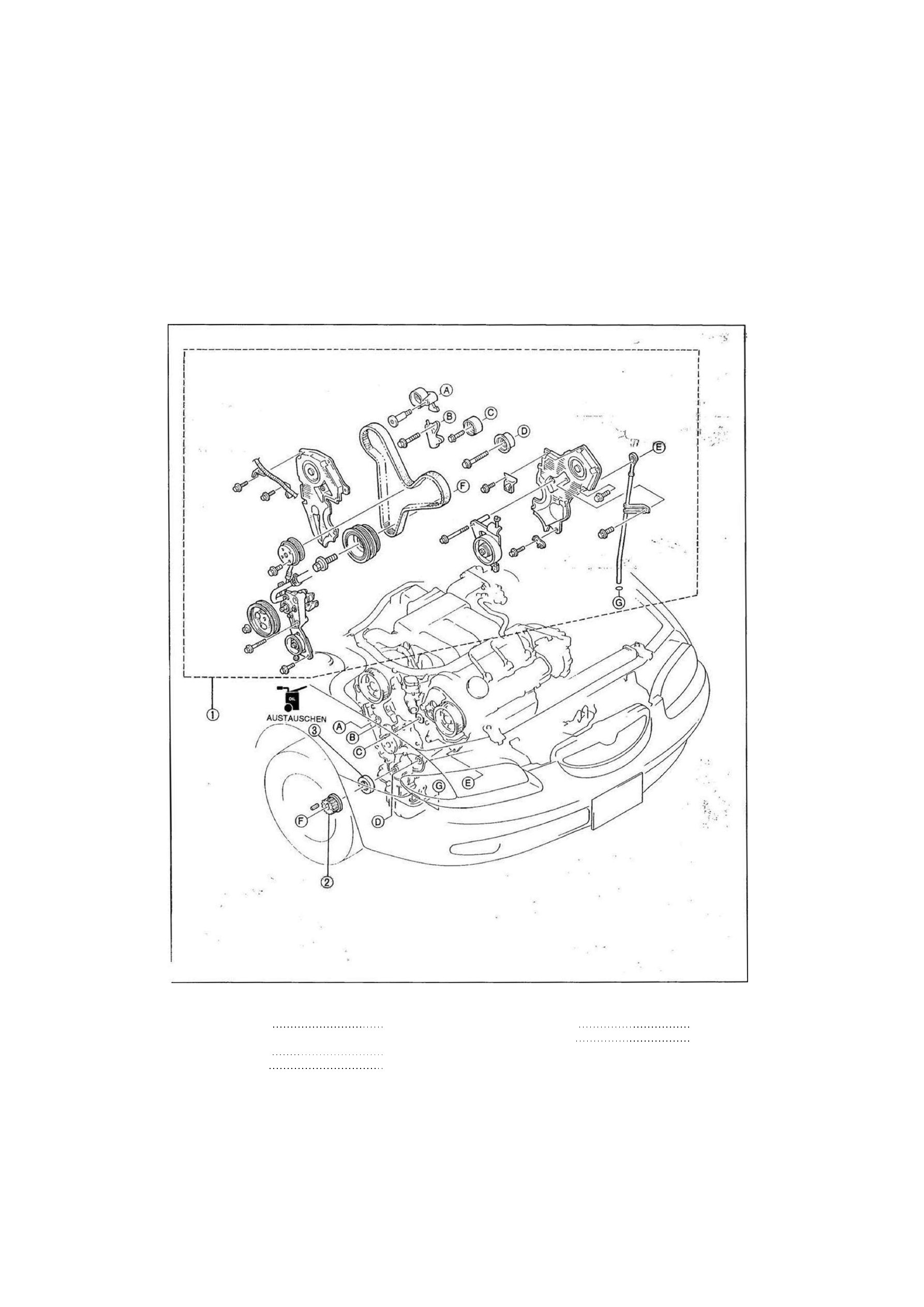

VORDERER WELLENDICHTRING
Austausch

1. Das Massekabel der Batterie abklemmen.

2. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.

3. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.

16E0B2-132

1. Steuerriemenbaugruppe 3. Wellendichtring

Ausbau/Einbau Seite B2-12 Ausbauhinweis Seite B2-40

2. Kurbelwellenrad Einbauhinweis Seite B2-40

Ausbauhinweis Seite B2-40 .

 f

-

Einbauhinweis Seite B2-40 > • *

, B2-39

B2

WARTUNG IM EINGEBAUTEN ZUSTAND

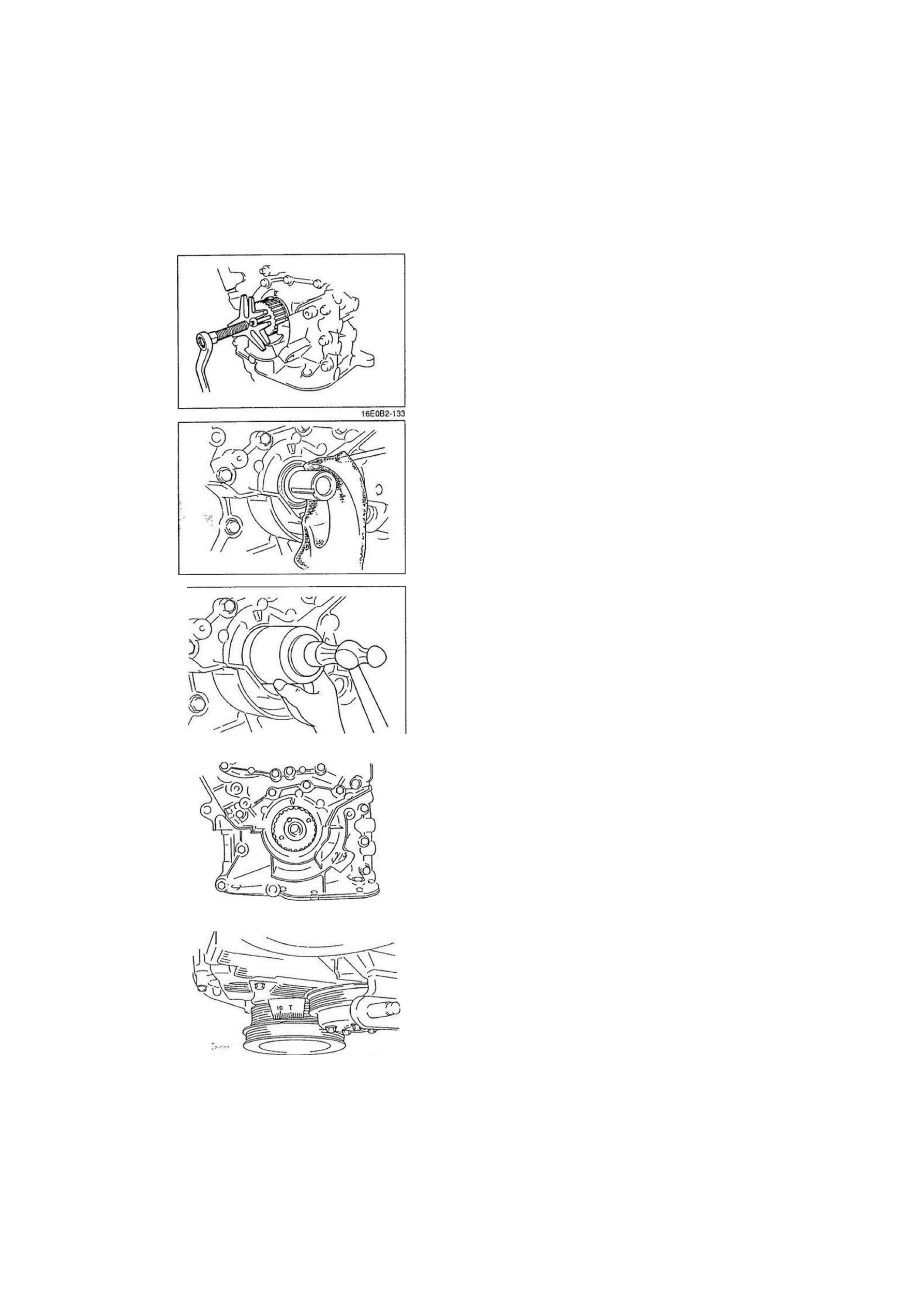

Ausbauhinweis
Kurbelwellenrad

Hinweis
• Falls erforderlich, zum Ausbauen des Kurbelwellen-

rades einen handelsüblichen Lenkradabzieher ver-

wenden.

1. Das Kurbelwellenrad ausbauen.

2. Den Keil des Kurbelwellenrades ausbauen.

Wellendichtring

1. Die Dichtringlippe mit einer Rasierklinge anschneiden.

2. Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

16E0B2-134

1YE0B2-092

Kurbelwellenrad

1. Das Kurbelwellenrad einbauen.

2. Den Keil des Kurbelwellenrades mit der Verjüngung zum

Ölpumpengehäuse hin einbauen.

Einbauhinweis

Wellendichtring

1. Sauberes Motoröl dünn auf die Lippe eines neuen Wellen-

dichtrings auftragen.

2. Den Wellendichtring vorsichtig von Hand einsetzen.

3. Den Wellendichtring mit einem geeigneten Rohr und einem

Hammer gleichmäßig eintreiben.

Überstand:  0 - 0 , 7 mm

Außendurchmesser des Wellendichtrings: 48,0 mm

Innendurchmesser des Wellendichtrings: 34,0 mm

16E0B2-136

Arbeitsvorgänge nach dem Einbau

1. Das Massekabel der Batterie anschließen.

2. Den Motor anlassen und wie folgt prüfen:

• Zündzeitpunkt (Siehe Seiten B2-8, 9)

16E082-137

B2-40

WARTUNG IM EINGEBAUTEN ZUSTAND

B2

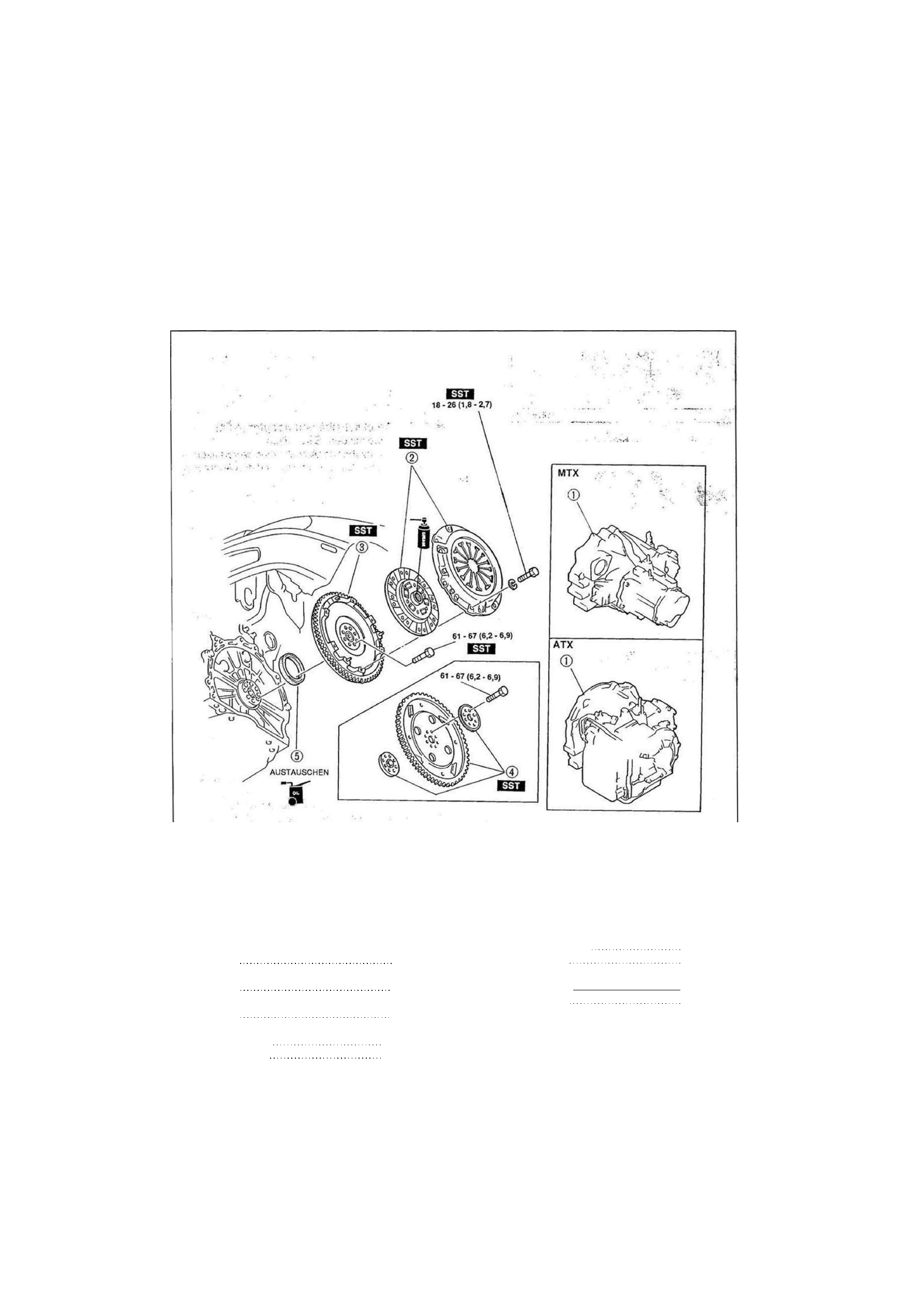

HINTERER WELLENDICHTRING

Austausch • w :*v;i< ;

1. Das Massekabel der Batterie abklemmen.

2. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.

3. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.

1. Getriebe

MTX

Wartung Kapitel J
ATX
Wartung Kapitel K

2. Kupplungsdruckplatte und Kupplungsscheibe (MTX)

Wartung Kapitel H

3. Schwungrad (MTX)

Ausbauhinweis Seite B2-42

Einbauhinweis Seite B2-42

• . . Nm (mkg)

16E0B2-138

4. Antriebsscheibe, Druckscheibe und Adapter (ATX)

Ausbauhinweis...., Seite B2-42

Einbauhinweis Seite B2-43

5. Wellendichtring

Ausbauhinweis Seite B2-42

Einbauhinweis Seite B2-42

B2-41

WARTUNG IM EINGEBAUTEN ZUSTAND

16E082-143

B2-42

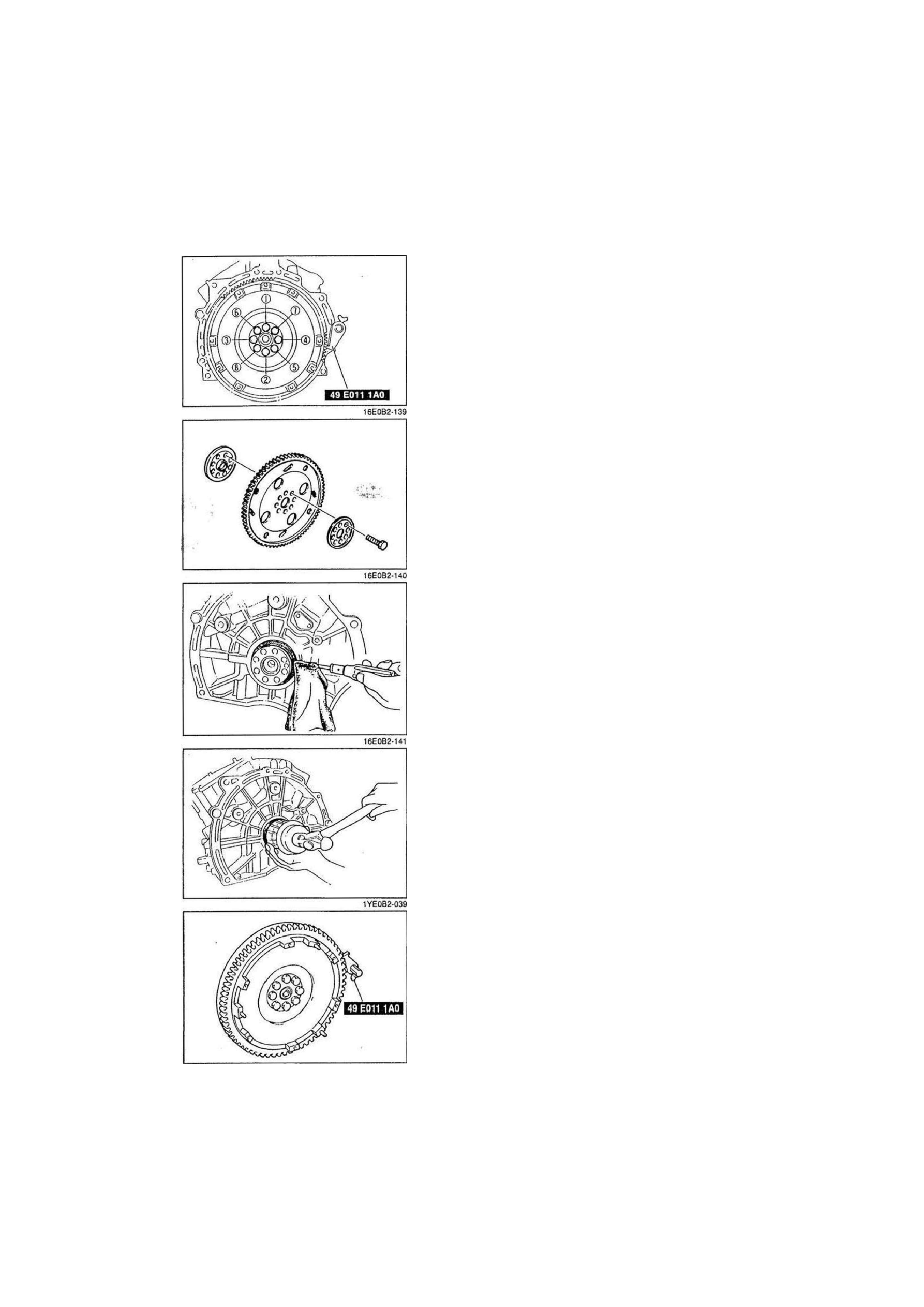

Ausbauhinweis

Schwungrad (MTX)

1. Das Schwungrad mit dem SST halten.

2. Die Befestigungsschrauben des Schwungrads in der nume-

rierten Reihenfolge in zwei oder drei Schritten herausdrehen.

3. Das Schwungrad ausbauen.

Antriebsscheibe, Druckscheibe und Adapter (ATX)

1. Die Antriebsscheibe mit dem SST halten.

2. Die Befestigungsschrauben der Antriebsscheibe herausdrehen.

3. Die Druckscheibe, die Antriebsscheibe und den Adapter aus-

bauen.

Wellendichtring

1. Die Dichtringlippe mit einer Rasierklinge anschneiden.

2. Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

2.

3.

Einbauhinweis

Wellendichtring

1. Sauberes Motoröl dünn auf die Lippe eines neuen Wellen-

dichtrings auftragen.

Den Wellendichtring vorsichtig von Hand einsetzen.
Den Wellendichtring mit einem geeigneten Rohr und einem
Hammer gleichmäßig eintreiben.

Überstand:  0 - 0 , 7 mm

Außendurchmesser des Wellendichtrings: 93,0 mm

Innendurchmesser des Wellendichtring: 75,0 mm

Schwungrad (MTX)

1. Das Schwungrad auf die Kurbelwelle aufsetzen.

2. Die Befestigungsschrauben leicht anziehen.

3. Das Schwungrad mit dem SST halten.

. Ate
