WARTUNG  I M EINGEBAUTEN ZUSTAND  B 2

16E0B2 087

16E0B2-088

16A0B2-009

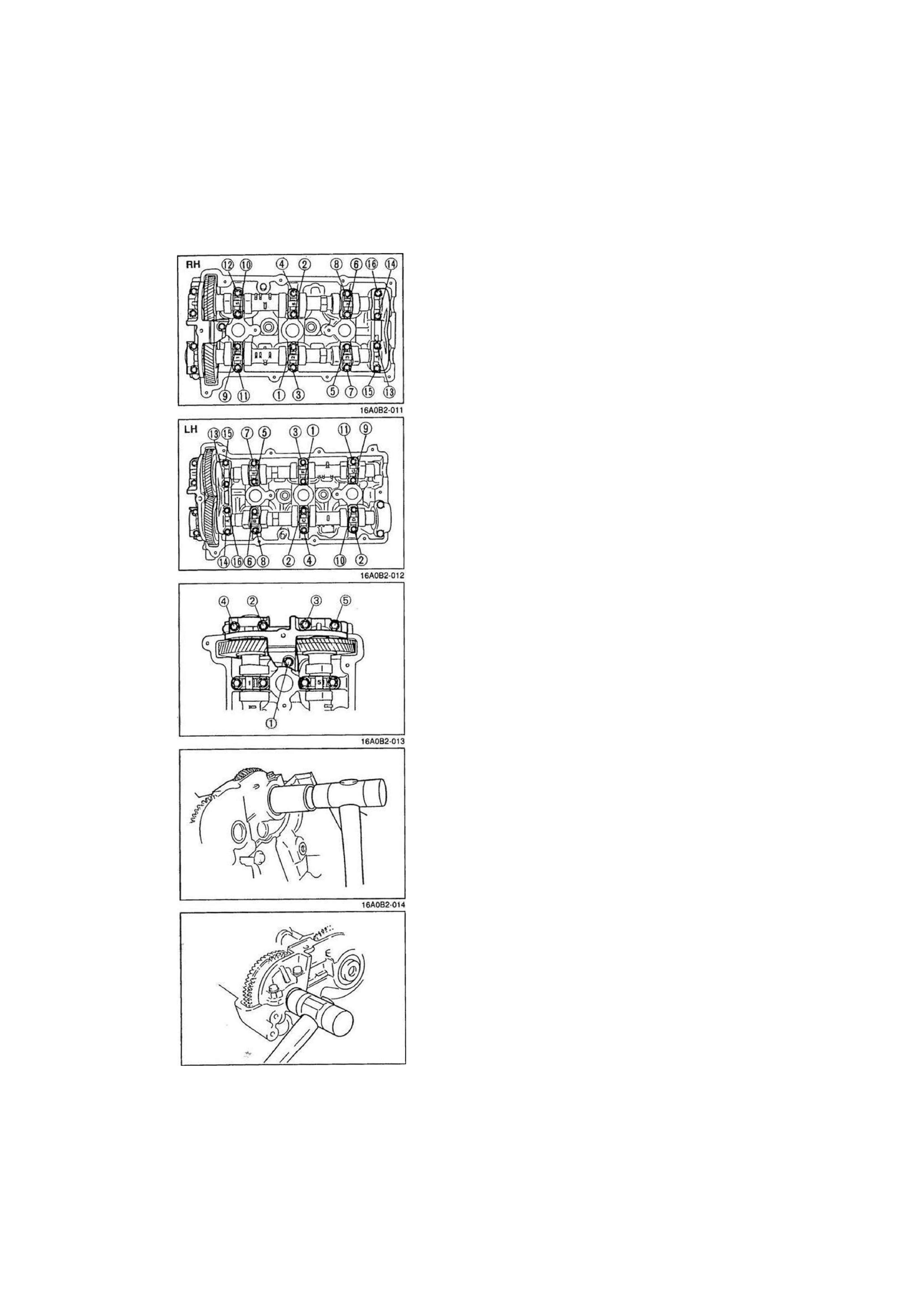

2. Die Schrauben der vorderen Nockenwellenlagerdeckel in der

numerierten Reihenfolge in fünf oder sechs Schritten lösen.

3. Die vorderen Nockenwellenlagerdeckel ausbauen.

vvV

:

 .-fSSfs '

Hinweis
• Beim linken Zylinderkopf gleichermaßen vorgehen.

Achtung
• Schraube (1) ist nur beim rechten Zylinderkopf vor-

handen.

4. Die Schrauben der restlichen Nockenwellenlagerdeckel in der

numerierten Reihenfolge in fünf oder sechs Schritten lösen.

5. Die Nockenwellenlagerdeckel ausbauen.

Achtung
• Den Axiallagerdeckel als letztes ausbauen. Während

der Ausbauarbeiten darauf achten, daß die Markie-

rung am Zylinderkopf nicht beschädigt wird.

• Die Nockenwellenlagerdeckel markieren, damit sie an

derselben Stelle eingebaut werden, wo sie ausgebaut

wurden.

b «HttSi

Hinweis
• Die Nockenwellenlagerdeckel des rechten Zylinder-

kopfes sind mit einer Nummer gekennzeichnet.

• Die Nockenwellenlagerdeckel des linken Zylinder-

kopfes sind mit Buchstaben gekennzeichnet.

» Cr

täiti

r

Zylinderkopfschraube ;

1. Motoraufnahme Nr. 3 provisorisch einbauen, um den Motor

abzustützen.

/ -

 IX r

t c -v i- '

2. Das SST abbauen.

X

 ..

vv^w.özzon.net •

B2-27

1YE0B2-028

B2

WARTUNG IM EINGEBAUTEN ZUSTAND B2

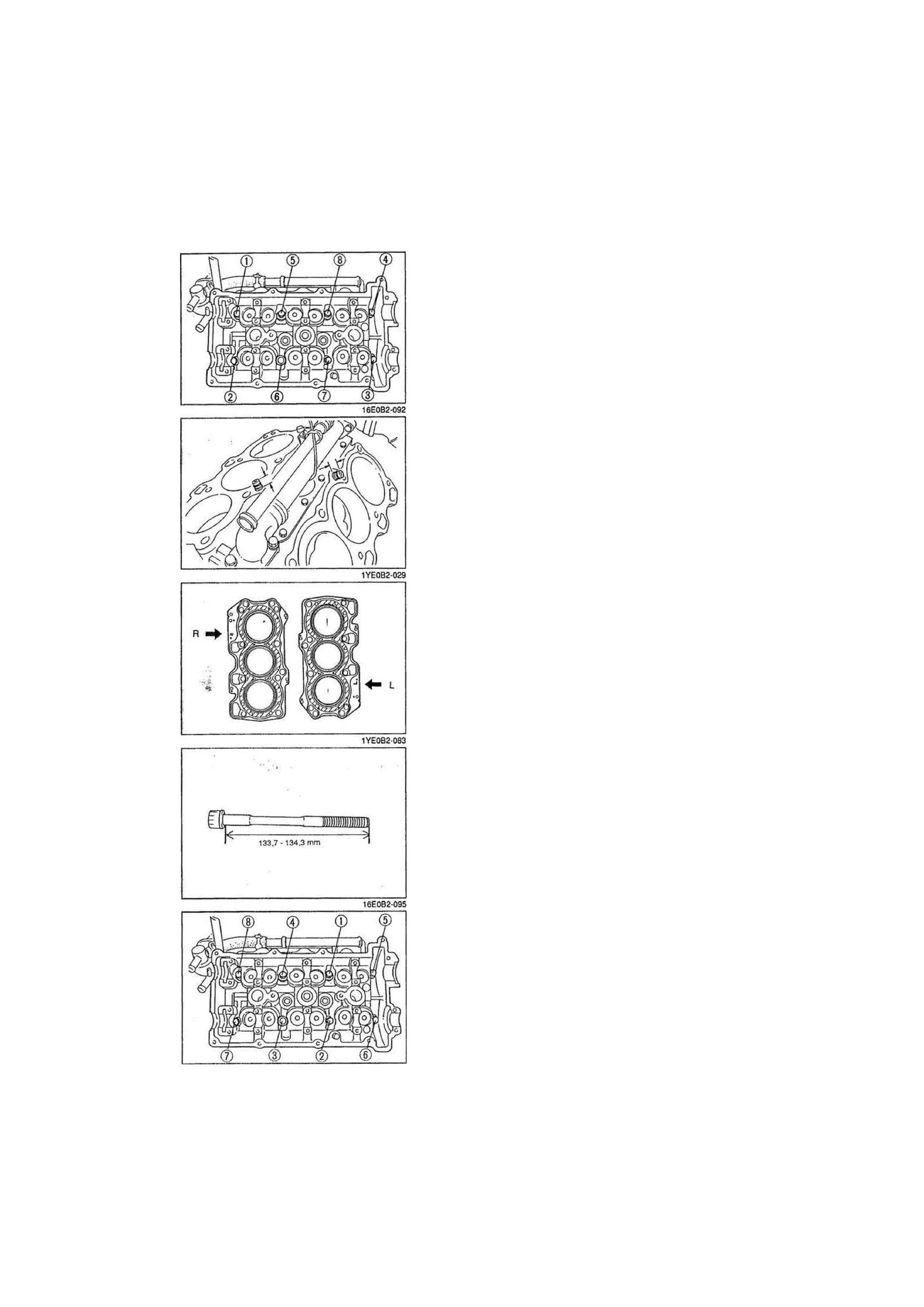

3. Die Zylinderkopfschrauben in der numerierten Reihenfolge in

zwei oder drei Schritten lösen.

4. Die Zylinderkopfschrauben herausdrehen.

Einbauhinweis

Zylinderkopf

1. Den Überstand der Ölrückschlagventile vom Zylinderblock

messen.

Überstand: 13,0 -14,0 mm

2. Sauberes Motoröl auf neue O-Ringe auftragen und die O-

Ringe auf die Ölrückschlagventile aufsetzen.

3.

4.

5.

6.

7.

8.

Schmutz, Öl und sonstige Fremdkörper gründlich von den

Kontaktflächen zwischen Zylinderblock und Zylinderkopf ent-

fernen.

Die Kurbelwelle im Uhrzeigersinn drehen und Motoröl auf die

Zylinderwände auftragen.

Eine neue Zylinderkopfdichtung so auf die linke Zylinderreihe

aufsetzen, daß die Markierung L nach oben zeigt.

Eine neueZylinderkopfdichtung so auf die rechte Zylinderreihe

aufsetzen, daß die Markierung R nach oben zeigt.

Achtung

• Beim Einbauen des Zylinderkopfes darauf achten,

daß die O-Ringe nicht beschädigt werden.

Den Zylinderkopf am Zylinderblock montieren.
Die Zylinderkopfschrauben wie folgt festziehen.
(1) Vor dem Einsetzen die Länge jeder Schraube messen.

Falls der Grenzwert überschritten wird, die Schraube

austauschen.

Lange: 133,7 -134,3 mm

Grenzwert: 135 mm

(2) Sauberes Motoröl auf die Gewindegänge und die Sitz-

flächen der Schrauben auftragen und die Schrauben mit

Unterlegscheiben einsetzen.

(3) Die Schrauben in der numerierten Reihenfolge in zwei

oder drei Schritten festziehen.

Anzugsmoment: 23,1 - 25,9 Nm (2,35 - 2,65 mkg)

16E0B2-096

B2-28

WARTUNG IM EINGEBAUTEN ZUSTAND

B2

«v

Sä

 s

(4) Jeden Schraubenkopf markieren.

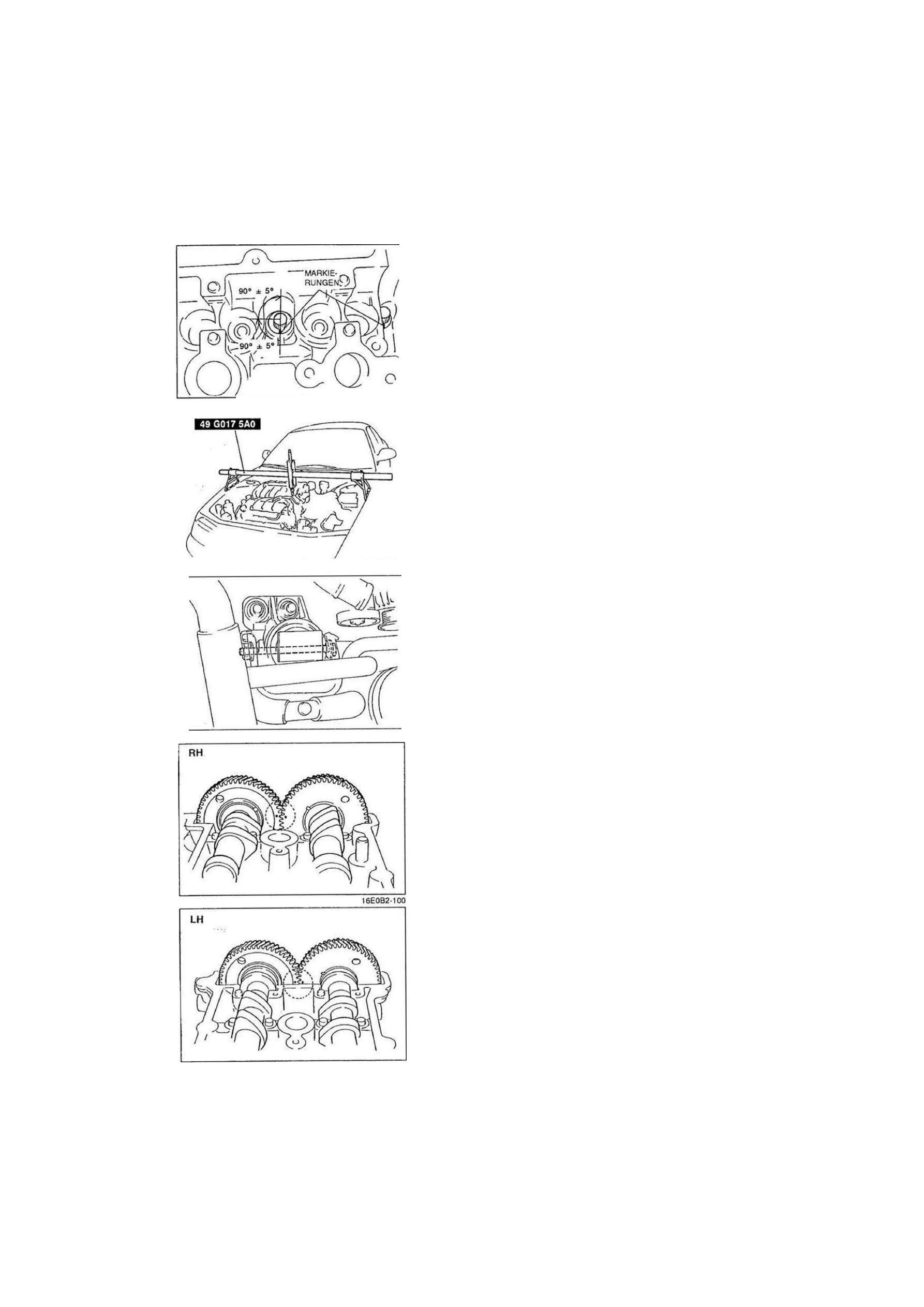

(5) Mit der Markierung als Bezugswert jede Schraube um 90

± 5° festziehen.

(6) Jede Schraube um weitere 90° ± 5° festziehen. .

f Jr 1

•

 \

' . S . 1 4 -

 M j-

m

9. Den Motor mit dem SST abstützen.

««.1

1

  / V

10. Die Motoraufnahme Nr. 3 von der Motorlagerung abbauen.
11. Die Motoraufnahme Nr. 3 vom Motor abbauen.

' C *

• r -

r.

16E0B2-10t

Nockenwelle

1. Sauberes Motoröl großzügig auf die Lagerzapfen, die Nocken

und die Nockenwellenzahnräder auftragen.

2. Die Zündzeitpunktmarkierungen von Einlaßnockenwelle und

Auslaßnockenwelle aufeinander ausrichten.

3. Die Nockenwellen am Zylinderkopf montieren. ;. :

M

Hinweis
• Die Lage der Axialsicherung ist am rechten Zylinder-

kopf anders als am linken Zylinderkopf.

- ' .•

v

J

 -

%

' 'r.

B2-29

1YE0B2-030

16E0B2-098

1YE0B2 031

B2

WARTUNG IM EINGEBAUTEN ZUSTAND B2

16A0B2-015

Nockenwellenlagerdeckel, Schutzkappe und Wellendichtring

1. Die Lagerdeckel auf die Axialsicherungen aufsetzen und die

Schrauben festziehen.

2. Die restlichen Nockenwellenlagerdeckel entsprechend der

Nummer (rechter Zylinderkopf) bzw. der Buchstaben-

kennzeichnung (linkerZylinderkopf) einbauen und die Schrau-
ben leicht anziehen.

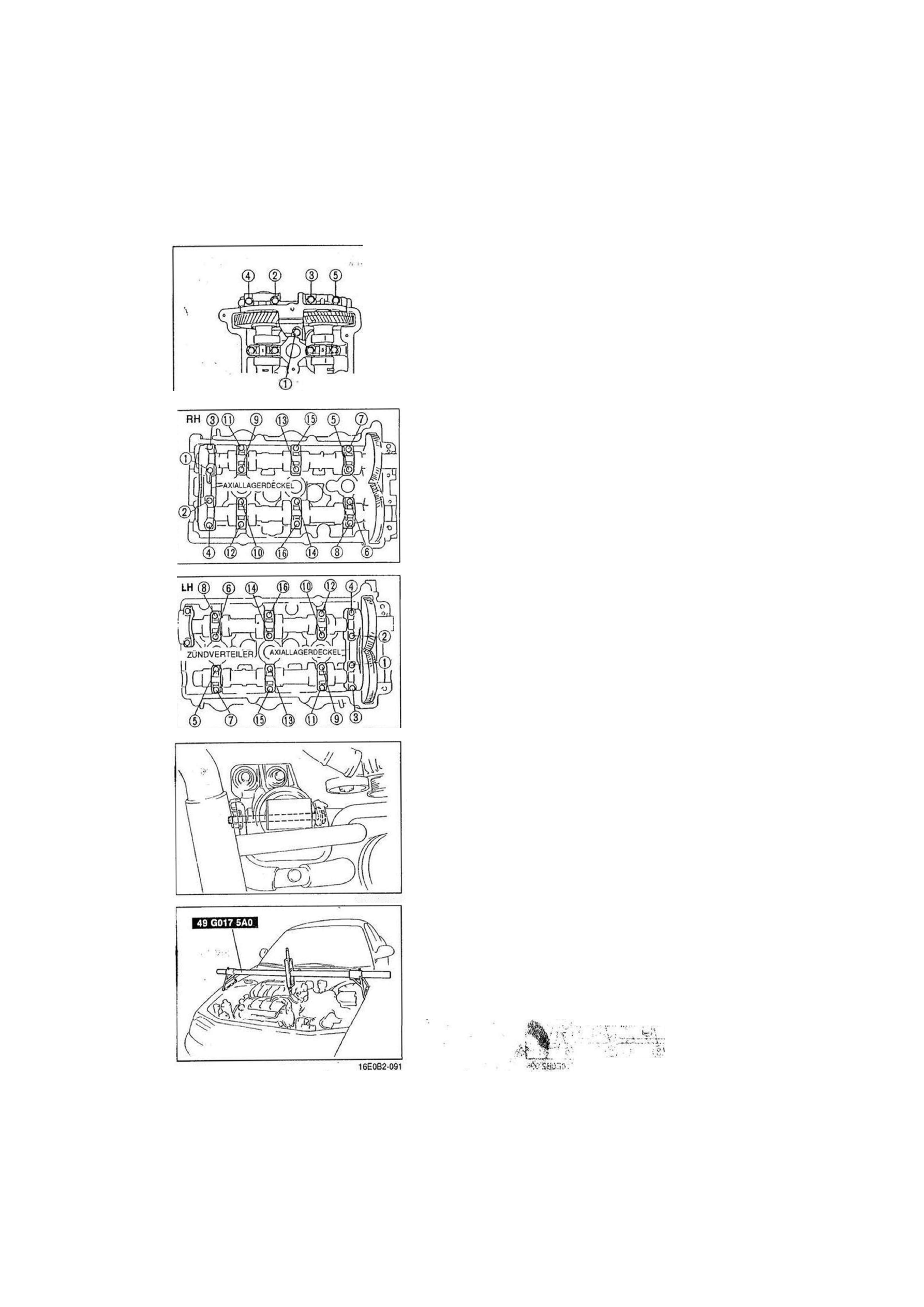

3. Die Schrauben in der numerierten Reihenfolge in fünf oder

sechs Schritten festziehen.

Anzugsmoment: 11,3 -14,2 Nm (115 -145 cmkg)

4. Öl, Schmutz etc. von den Kontaktflächen zwischen vorderen

Nockenwellenlagerdeckeln und Zylinderkopf entfernen.

5. Dichtmittelrückstände beseitigen und neues Dichtmittel auf

die in der Abbildung gekennzeichneten Stellen auftragen.

Achtung
• Sicherstellen, daß kein Dichtmittel auf die Reibflächen

der Nockenwelle gelangt.

Achtung
• Schraube (1) ist nur beim rechten Zylinderkopf vor-

handen.

6. Die vorderen Nockenwellenlagerdeckel aufsetzen und die

Schrauben in der numerierten Reihenfolge in zwei oder drei
Schritten festziehen.

Anzugsmoment: 11,3 -14,2 Nm (115 -145 cmkg)

7. Sauberes Motoröl dünn auf einen neuen Wellendichtring und

auf den Zylinderkopf auftragen.

8. Den Nockenwellendichtring mit einem geeigneten Rohr in den

Zylinderkopf eintreiben.

Überstand:  0 - 0 , 5 mm

Außendurchmesser des Wellendichtrings: 44,0 mm

Innendurchmesser des Wellendichtrings: 30,0 mm

9. Dichtmittel auf eine neue Schutzkappe auftragen.

10. Die Schutzkappe mit einem Kunststoffhammer eintreiben.

B2-30
