B 1 ABBAU DES MOTORSTÄNDERS

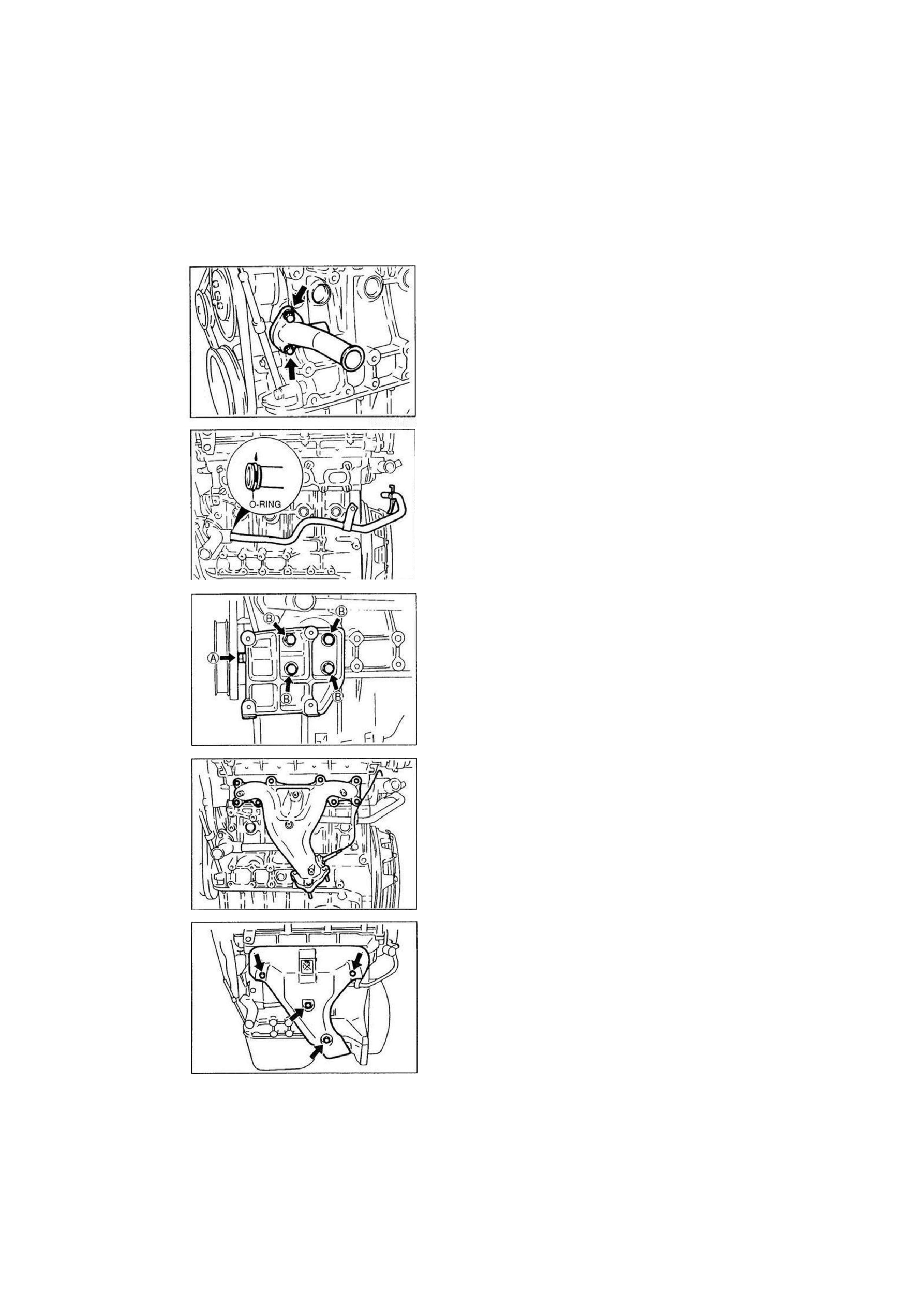

Wassereinlaßrohr

1. Die Montagefläche des Wassereinlaßrohrs reinigen.

2. Eine neue Dichtung aufsetzen und das Wassereinlaßrohr

einbauen.

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

Wasserbypassieitung

1. Kühlmittel dünn auf einen neuen O-Ring auftragen.

2. Die Wasserbypassieitung einbauen.

1YE0B1-122

Halterung für A/C-Kompressor (nicht serienmäßig)

Die Halterung einbauen.

Anzugsmoment:

(A):  1 9 - 2 5 Nm (1,9-2,6 mkg)
(B): 38 - 51 Nm (3,8-5,3 mkg)

1YE0B1 -161

Auspuffkrummer

1. Die Kontaktfläche des Auspuffkrümmers reinigen.

2. Eine neue Dichtung aufsetzen und den Auspuffkrümmer ein-

bauen.
Anzugsmoment: 39 - 46 Nm (3,9 - 4,7 mkg)

1YE0B1 -162

1YE0B1 -163

Auspuffkrümmer-Abschirmblech

Das Auspuffkrümmer-Abschirmblech einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

B1-92

1YE0B1-160

EINBAU

B1

EINBAU

VORGEHENSWEISE

1. Alle Schrauben und Muttern auf das vorgeschriebene Anzugsmoment festziehen.

Schritt 1

Anzugsmomente

03U0B2-123

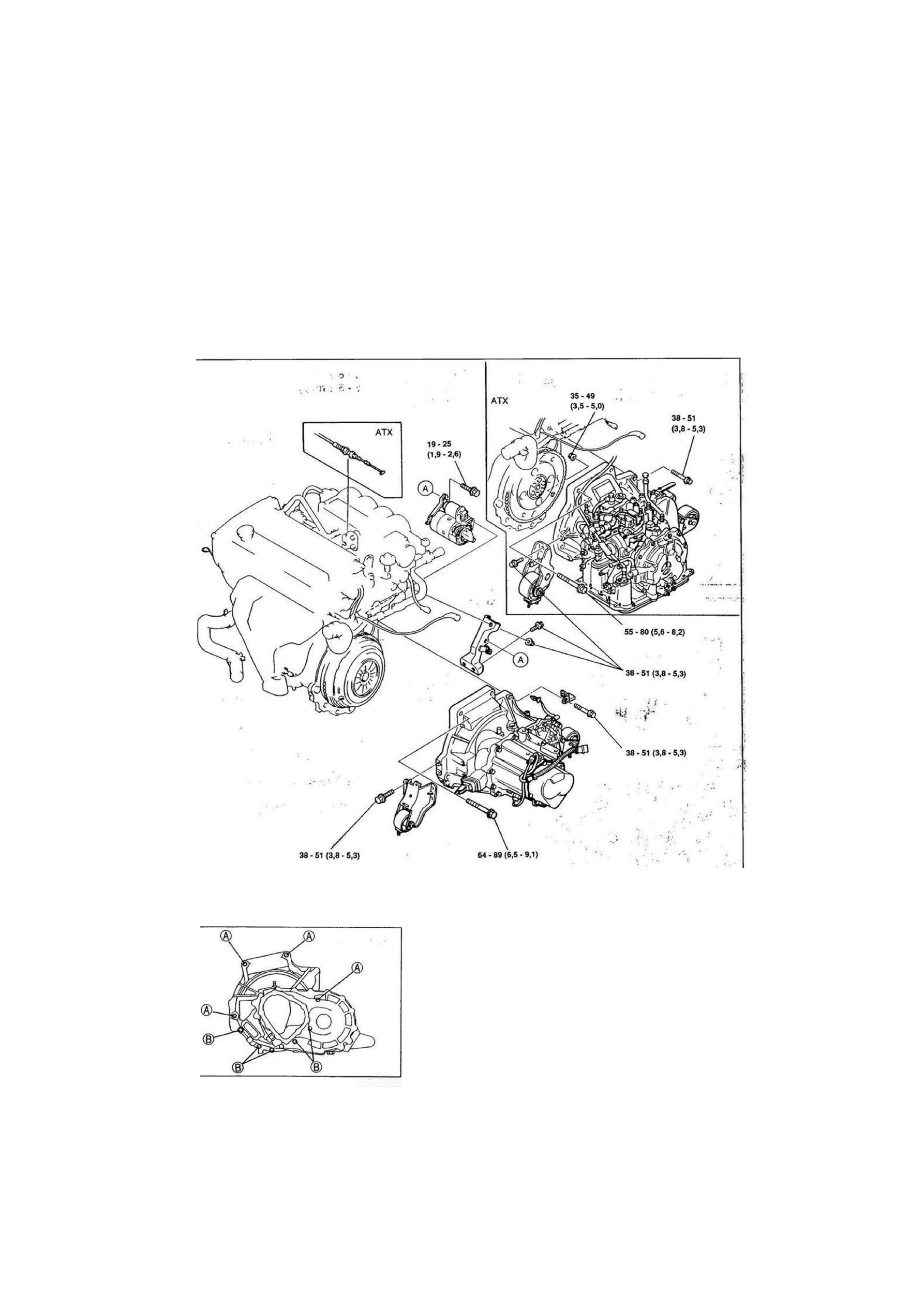

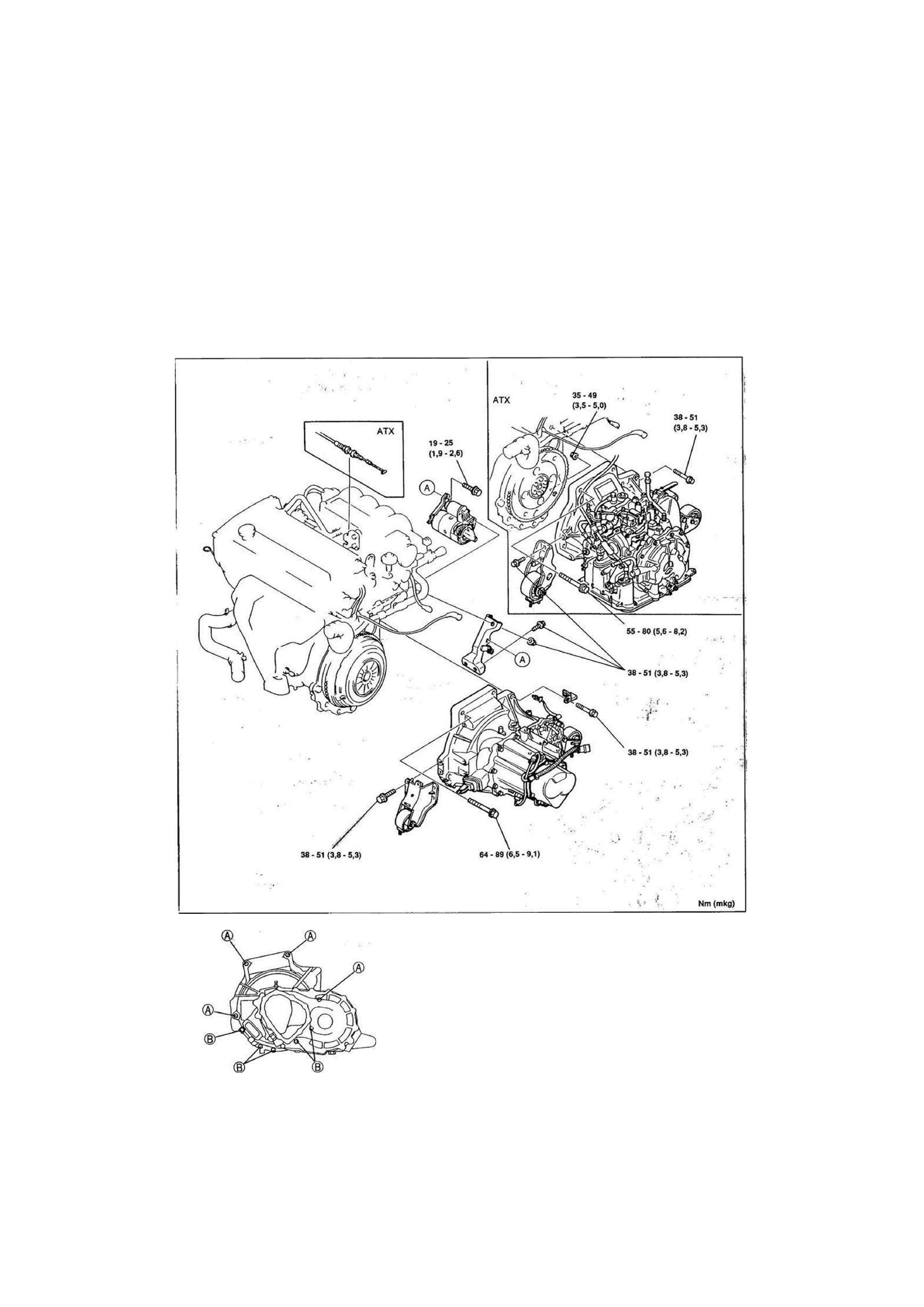

Schaltgetriebe

1. Die Antriebseinheit zusammenbauen.

2. Die in der Abbildung gekennzeichneten Befestigungsschrauben

einsetzen.

3. Die Schrauben festziehen. ; . v •

'

 f

 -: • -

< . >

Anzugsmoment:

(A): 64 - 89 Nm (6,5 - 9,1 mkg) - !
(B): 38 - 51 Nm (3,8 - 5,3 mkg)

3 •

1YE0B1-164

. Ä

B1-93

EINBAU

EINBAU

VORGEHENSWEISE • '

1. Alle Schrauben und Muttern auf das vorgeschriebene Anzugsmoment festziehen.

Schritt 1

Anzugsmomente

03U0B2-123

Schaltgetriebe

1. Die Antriebseinheit zusammenbauen. •

2. Die in der Abbildung gekennzeichneten Befestigungsschrauben

einsetzen.

3. Die Schrauben festziehen. •

* • *  * . * . *

,

 f t

Anzugsmoment: % /

(A): 64 - 89 Nm (6,5 - 9,1 mkg)
(B): 38 - 51 Nm (3,8 - 5,3 mkg) •

 (

 ,

% • V. Nm (mkg)

1YE0B1-164

B1

EINBAU

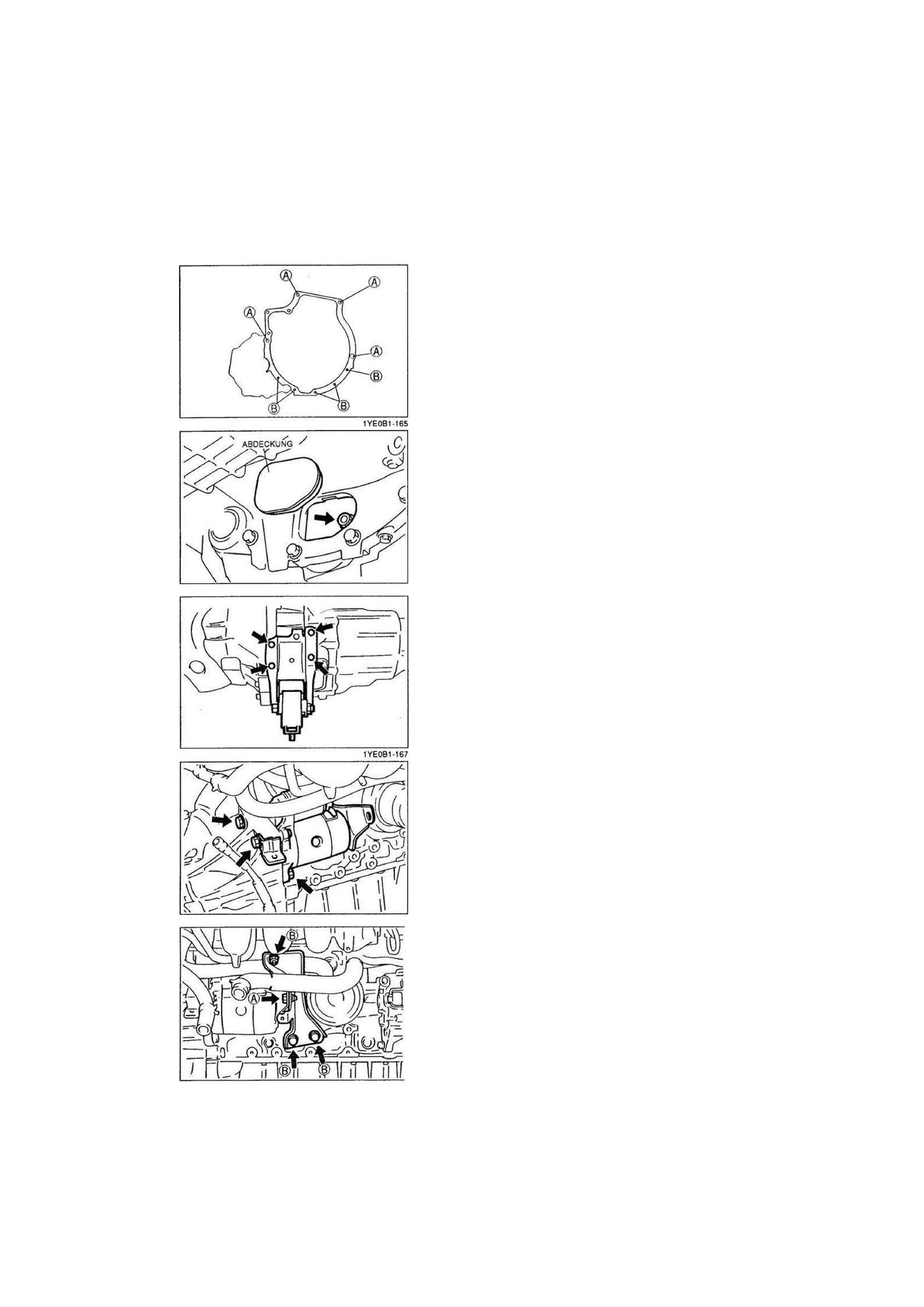

Automatikgetriebe

1. Die Antriebseinheit zusammenbauen.

2. Die in der Abbildung gekennzeichneten Befestigungsschrauben

einsetzen.

3. Die Schrauben festziehen.

Anzugsmoment:

(A): 55 - 80 Nm (5,6 - 8,2 mkg)
(B): 38 - 51 Nm (3,8 - 5,3 mkg)

4. Die Schrauben des Drehmomentwandlers auf die Bohrungen

in der Antriebsscheibe ausrichten.

5. Die Muttern aufsetzen und festziehen.

Anzugsmoment: 35 - 49 Nm (3,5 - 5,0 mkg)

1YE0B1-166

Motorlagerung und Motoraufnahme Nr. 2

Motorlagerung und Motoraufnahme Nr. 2 einbauen.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

Modulatorbetätigungszug (ATX)

Den Modulatorbetätigungszug anschließen und einstellen.

(Siehe Kapitel K1)

Anlasser

Den Anlasser am Getriebegehäuse montieren.

Anzugsmoment: 38 - 51 Nm (3,8 - 5,3 mkg)

1YE0B1 -168

Ansaugkrümmerstütze

Die Ansaugkrümmerstütze einbauen.

Anzugsmoment:

(A):  1 9 - 2 5 Nm (1,9-2,6 mkg)
(B): 38 - 51 Nm (3,8 - 5,3 mkg)

B1-94
