Mazda Xedos 6. Handbuch - teil 29





ZUSAMMENBAU B1

EINBAUMARKIERUNGEN

5. Sauberes Motoröl großzügig auf die Kurbelzapfen und die

Pleuellager auftragen.

6. Die Pleuellagerdeckel aufsetzen; dabei darauf achten, daß die

Einbaumarkierungen aufeinander ausgerichtet sind.

7. Die Lagerdeckelmuttern in zwei oder drei Schritten festziehen.

Anzugsmoment: 48 - 50 Nm (4,8 - 5,1 mkg)

1YE0BM20

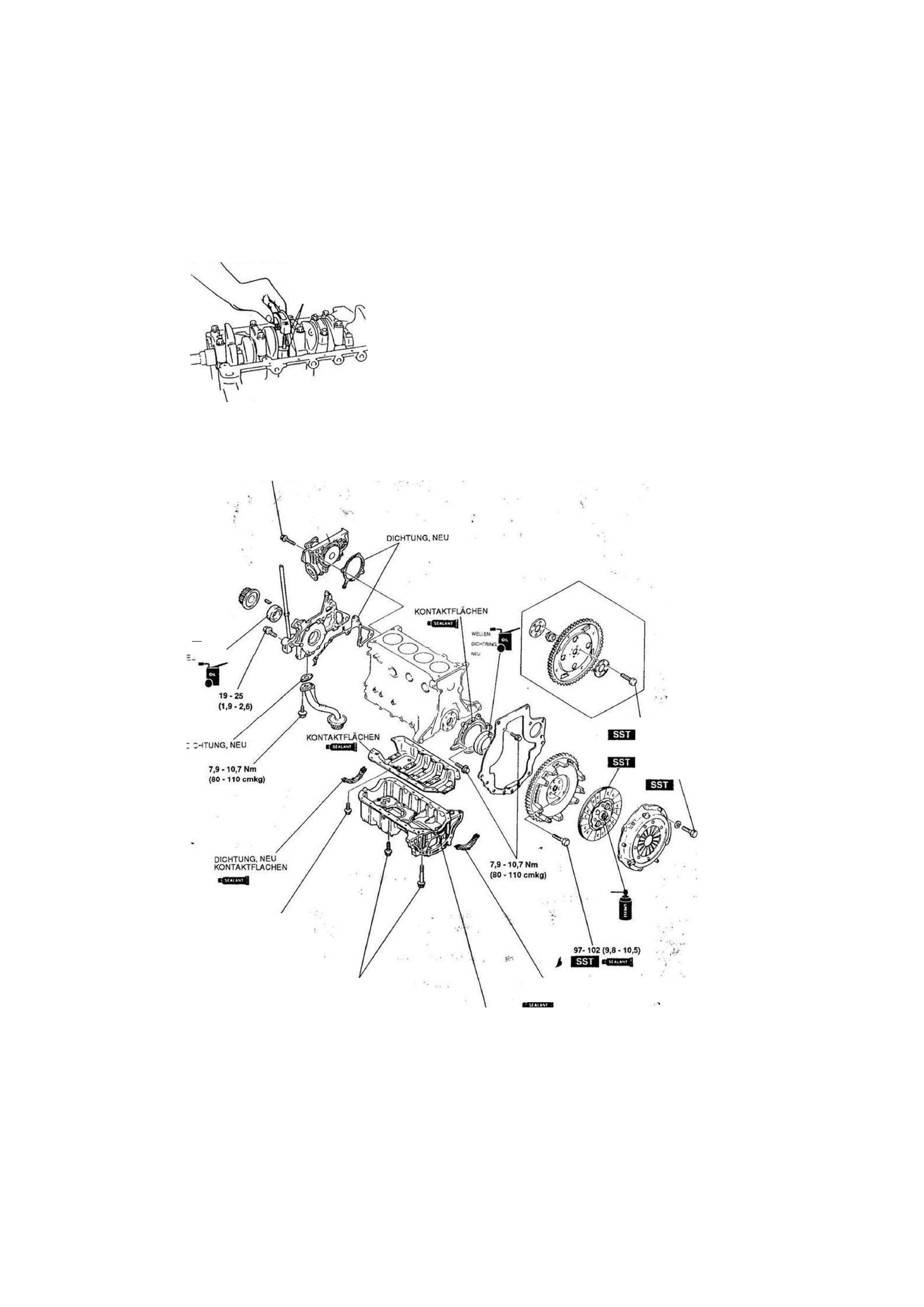

IYLINDERBLOCK (AUSSENTEILE)

A/uugsmomente

1 9 - 2 5 ( 1 , 9 - 2 , 6 )

« E EN-

T'C-TRING.

97^102(9,8-10,5)

M.i'mi

1 8 - 2 7 (1,8-2,7)

16-21 (1,6-2,1)

7,9 - 10,7 Nm (80 - 110 cmkg)

DICHTUNG. NEU

KONTAKTFLÄCHEN

KONTAKTFLACHEN

N

 m Nm (mkg)

1YE0B1-121

B1-73

B1

ZUSAMMENBAU B1

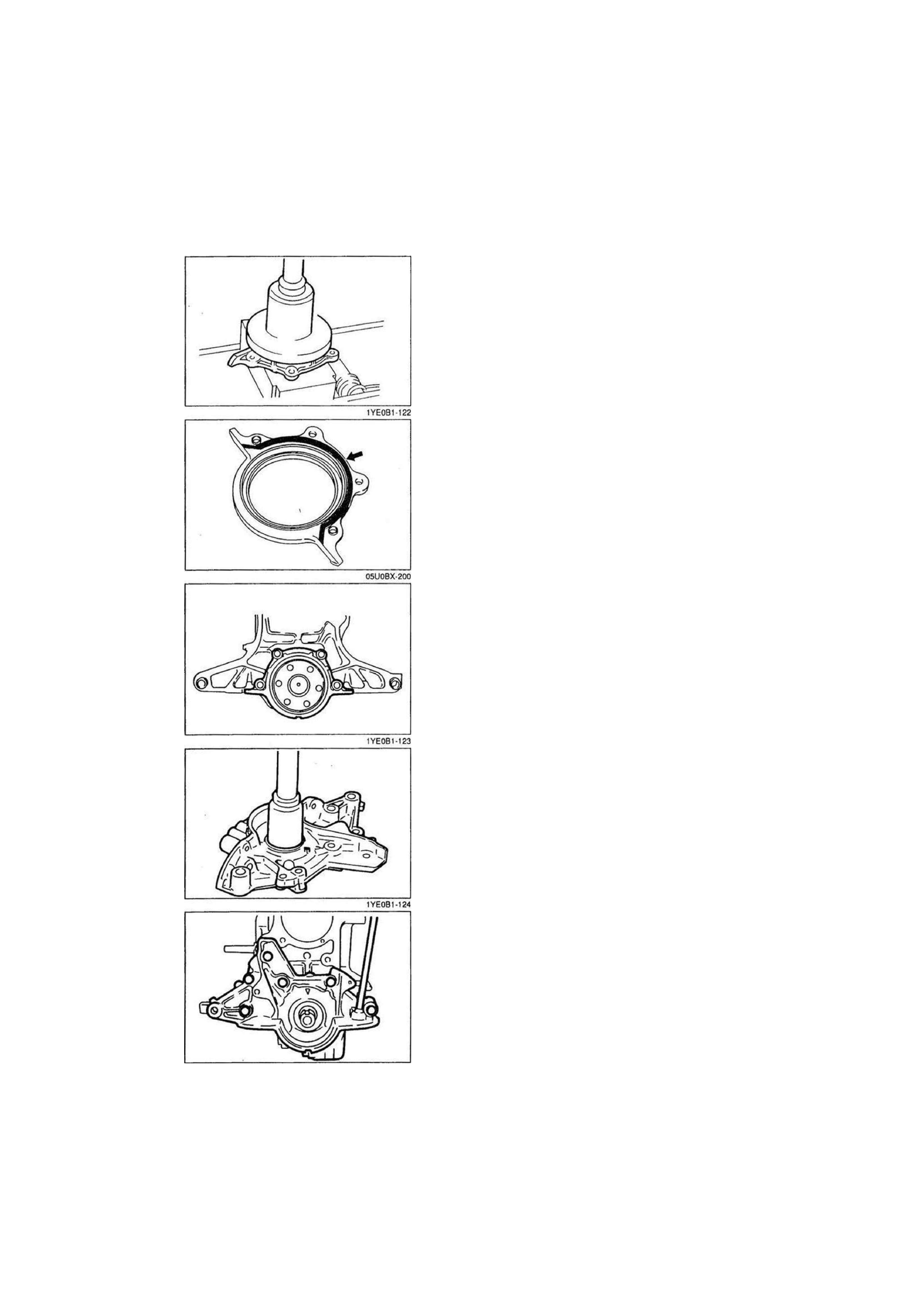

Dichtringaufnahme

1. Sauberes Motoröl dünn auf die Lippe eines neuen

Wellendichtrings auftragen.

2. Den Wellendichtring vorsichtig von Hand einsetzen.

Achtung

• Den Wellendichtring soweit eintreiben, bis er mit dem

Rand der Dichtringaufnahme bündig abschließt.

3. Den Wellendichtring mit einem geeigneten Rohr gleichmäßig

eintreiben.

Außendurchmesser des Wellendichtrings: 100 mm
Innendurchmesser des Wellendichtrings: 83,5 mm

4. Silicondichtmittel auf die in der Abbildung gekennzeichnete

Fläche auftragen.

5. Die Dichtringaufnahme einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

Ölpumpe

1. Sauberes Motoröl dünn auf die Lippe eines neuen

Wellendichtrings auftragen.

2. Den Wellendichtring vorsichtig von Hand einsetzen.

Achtung

• Den Wellendichtring soweit eintreiben, bis er mit dem

Rand des Ölpumpengehäuses bündig abschließt.

3. Den Wellendichtring mit einem geeigneten Rohr gleichmäßig

eintreiben.

Außendurchmesser des Wellendichtrings: 50,5 mm
Innendurchmesser des Wellendichtrings: 36,0 mm

4. Eine neue Dichtung aufsetzen und die Ölpumpe einbauen.

Anzugsmoment: 19 - 25 Nm (1,9 - 2,6 mkg)

1YE0B1-134

B1-74

ZUSAMMENBAU

B1

Achtung

• Darauf achten, daß die Ölpumpe nicht zerkratzt wird.

1YE0B1-219

1YE0B1-126

03U0B2-094

1YE0B1-127

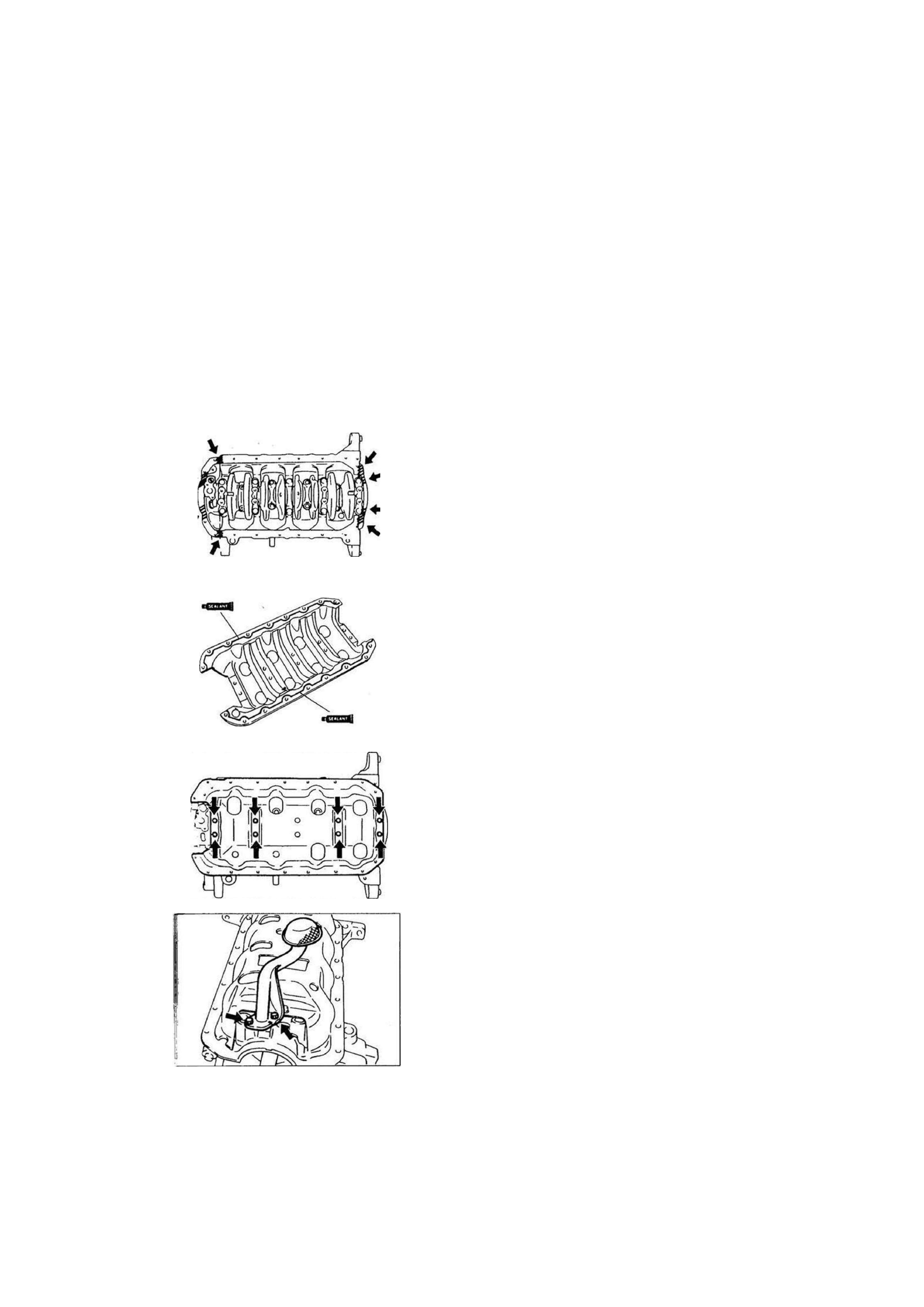

Verstärkungsplatte (MBSP)

1. Die Kontaktflächen reinigen.

Achtung
• Die Ölwanne innerhalb von 5 Minuten nach Auftragen

des Dichtmittels auf die MBSP einbauen.

2. Silicondichtmittel auf die in der Abbildung gekennzeichneten

Stellen auftragen.

3. Entlang der Innenseite der Schraubenbohrungen durchge-

hend Silicondichtmittel auf die MBSP auftragen.

4. Die MBSP einbauen.

Anzugsmoment:  1 6 - 2 1 Nm (1,6 - 2,1 mkg)

«Ar

Ölsieb

Eine neue Dichtung aufsetzen und das Ölsieb einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80-110 cmkg)

B1-75

1YE0B1-128

B1

ZUSAMMENBAU

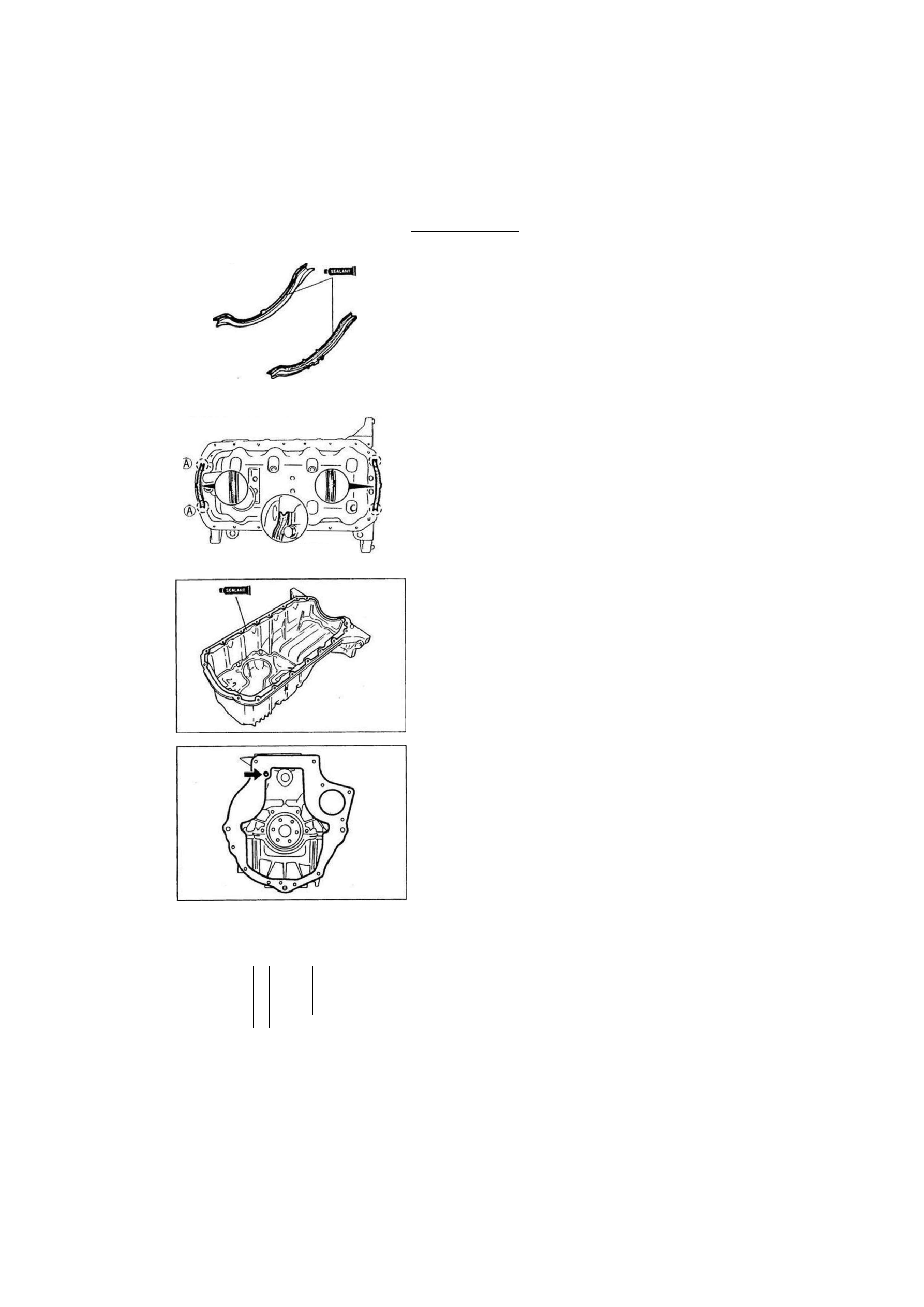

Ölwanne

1. Die Kontaktflächen reinigen.

2. Silicondichtmittel auf die in der Abbildung gekennzeichneten

Flächen auftragen.

03U0B2-096

3. Neue Dichtungen so auf das Ölpumpengehäuse und die

Dichtringaufnahme aufsetzen, daß die Überstände wie abge-

bildet in die Aussparungen eingreifen.

4. Entlang der Innenseite der Schraubenbohrungen durchge-

hend Silicondichtmittel auf die Ölwanne auftragen.

5. Die Ölwanne einbauen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

1YE0B1-129

Zwischenplatte

Die Zwischenplatte einbauen.

 %

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

1YE0B1-130

mWM

' —

H,

i\

1YE0B1-204

Schwungrad (MTX)

1. Dichtmittelrückstände aus den Schraubenbohrungen in der

Kurbelwelle und von den Schwungradschrauben entfernen.

Achtung

• Falls die Dichtmittelruckstände nicht vollständig von

einer Schraube entfernt werden können, die Schrau-

be austauschen.

• Bei einer neuen Schraube kein Dichtmittel auftragen.

2. Das Schwungrad auf die Kurbelwelle aufsetzen.

3. Dichtmittel auf die Schwungradschrauben auftragen und die

Schrauben einsetzen.

05U0BX-209

AUSSCHNITT VON (A)

B1-76
