Mazda Xedos 6. Handbuch - teil 26





PRÜFUNG UND REPARATUR

B1

1YE081 -091

II

1YE0B1-093

1YE0B1 -094

05U08X-154

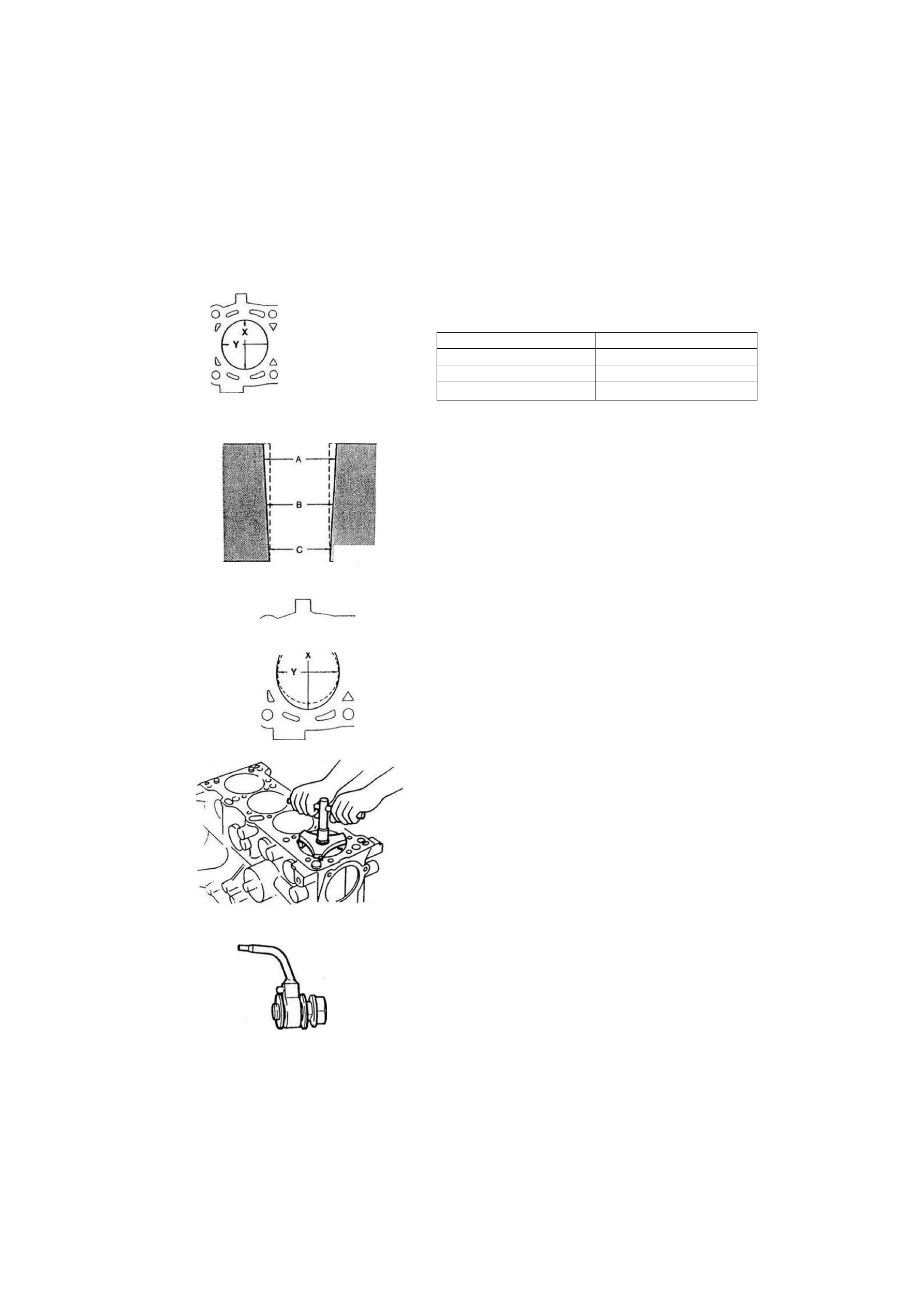

4. Die Zylinderbohrungen an den drei gekennzeichneten Stellen

(A, B und C) in X- und Y-Richtung messen.

Zylinderbohrung

mm

Größe

Durchmesser

Standardgröße

78,006 -78,013

Übermaß 0,25

78,256 - 78,263

Übermaß 0,50

78,506 -78,513

Achtung

• Das Aufbohrmaß muß auf die Größe eines Übermaß-

kolbens angepaßt werden und bei allen Zylindern

gleich sein.

(1) Falls die Zylinderbohrung den Grenzwert überschreitet,

den Zylinder auf Übermaß aufbohren.

(2) Falls der Unterschied zwischen Meßergebnis A und

Meßergebnis C die maximale Verjüngung überschreitet,

den Zylinder auf Übermaß aufbohren.

1YEOB1 -092

 Verjüngung: max. 0,019 mm

(3) Falls der Unterschied zwischen dem Meßergebnis in X-

Richtung und dem Meßergebnis in Y-Richtung die maxi-

male Unrundheit überschreitet, den Zylinder auf Übermaß
aufbohren.

Unrundheit: max. 0,019 mm

5.  Falls der obere Bereich einer Zylinderwand ungleichmäßig

verschlissen ist, die Unebenheiten mit einem handelsüblichen

Drehstahl abschleifen.

ÖLDÜSE

1. Prüfen, ob sich das Rückschlagventil einwandfrei bewegt.

2. In die Öldüse blasen und prüfen, ob die Luft durchströmt.

B1-61

PRÜFUNG UND REPARATUR B1

RINGNUT

16.5mm

AUSSENDURCHMESSER

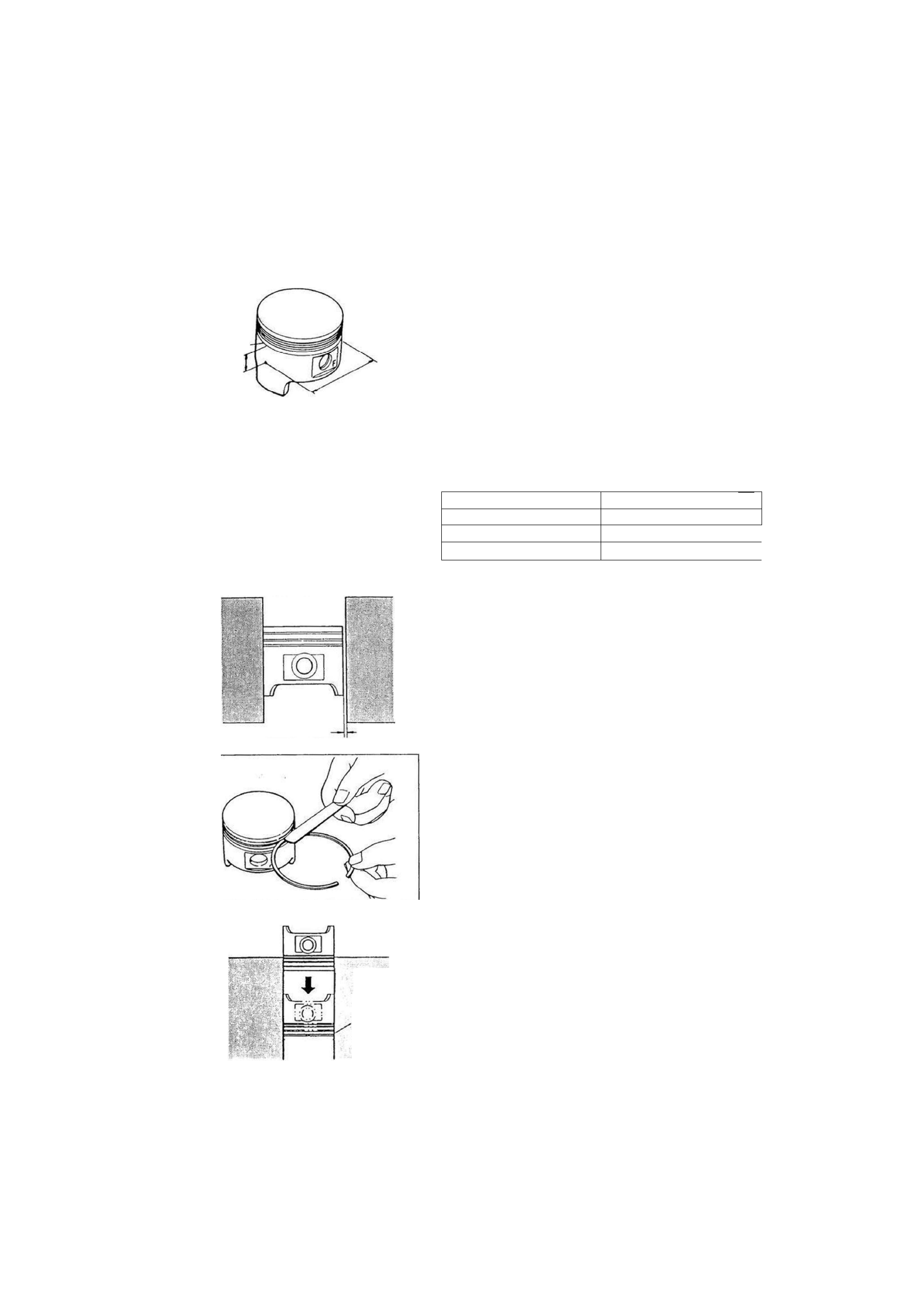

KOLBEN, KOLBENRING UND KOLBENBOLZEN
Kolben

Achtung

• Falls ein Kolben ausgetauscht wird, müssen die

Kolbenringe des Kolbens ebenfallsausgetauschtwer-

den.

1. Die Au ßenfläche jedes Kolbens auf Riefenbildu ng oder sonsti-

ge Beschädigungen prüfen. Falls erforderlich, den Kolben

austauschen.

1YE0B1-095 2. Den Außendurchmesser jedes Kolbens im rechten Winkel

(90°) zum Kolbenbolzen und 16,5 mm unterhalb der Unterkante

der Ringnut messen.

Kolbendurchmesser

mm

Kolbengröße

Durchmesser

Standardgröße

77,954 - 77,974

Übermaß 0,25

78,211 -78,217

Übermaß 0,50

78,461 - 78,467

3. Das Spiel zwischen Kolben und Zylinder messen.

Sollspiel: 0,039 - 0,052 mm

Max. Spiel: 0,15 mm

4. Falls das Spiel den Grenzwert überschreitet, den Kolben

austauschen oder die Zylinder auf die Größe von

Übermaßkolben aufbohren.

Kolben und Kolbenringe

1. Mit einem neuen Kolbenring das Spiel zwischen Kolbenring

und Ringnut um den gesamten Kolbenumfang herum messen.

Spiel

Oberer Verdichtungsring: 0,030 - 0,065 mm

Unterer Verdichtungsring: 0,030 - 0,070 mm

Max. Spiel: 0,15 mm

1YE0B1-O97

2. Falls das Spiel den Grenzwert überschreitet, den Kolber

austauschen.

3. Die Kolbenringe auf Beschädigung, ungewöhnlichen Ver-

schleiß und Bruch prüfen und, falls erforderlich, austauschen

4. Den Kolbenring von Hand in den Zylinder einsetzen und mr.

dem Kolben zum unteren Ende des Kolbenweges drücken.

1YE081-096

SPIEL

03U0B2-157

KOLBENRING

B1-62

PRÜFUNG UND REPARATUR

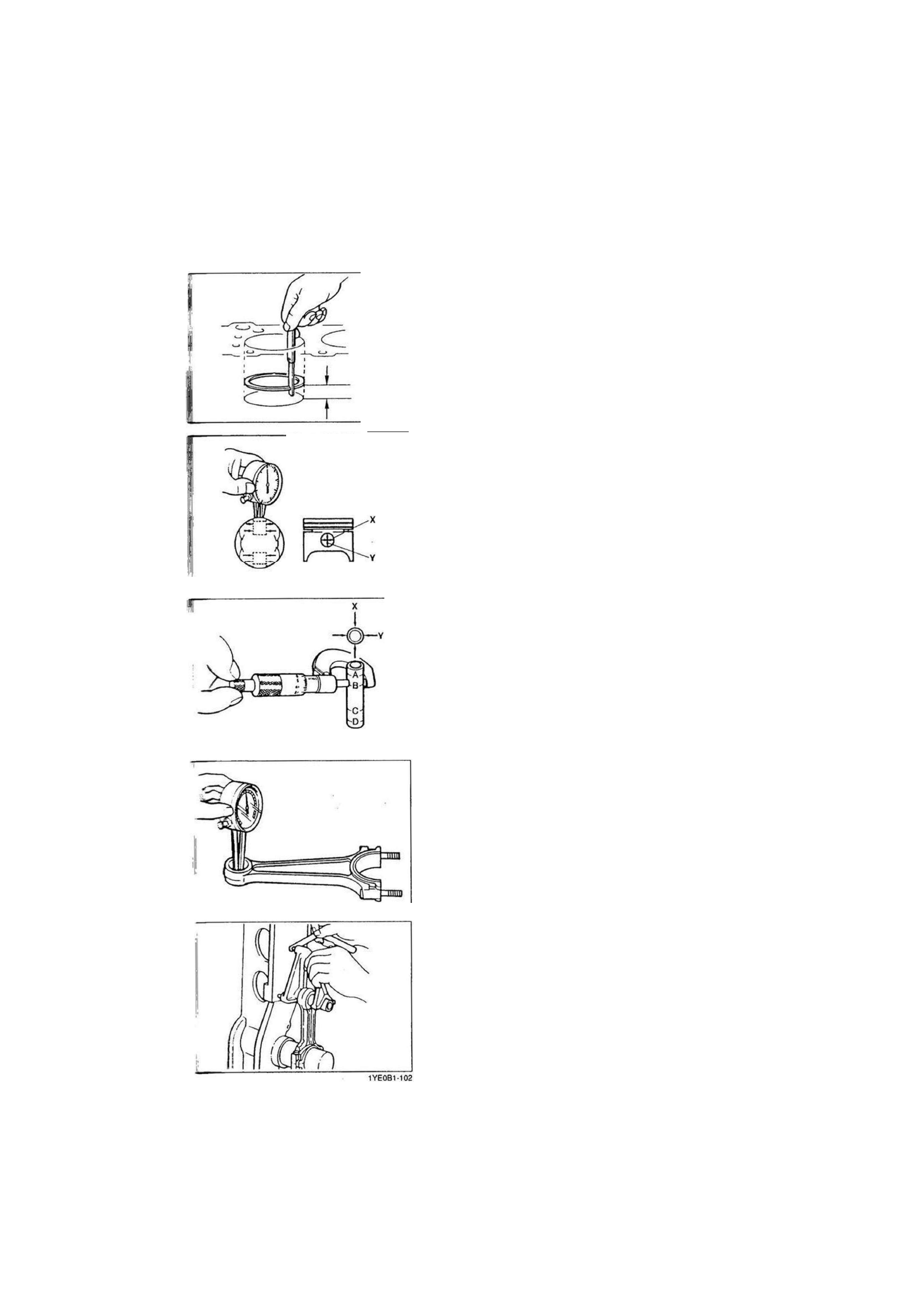

5. Das Kolbenringstoßspiel mit einer Fühlerlehre messen. Falls

erforderlich, den Kolbenring austauschen.

Kolbenringstoßspiel:

Oberer Verdichtungsring: 0,15 - 0,30 mm

Unterer Verdichtungsring: 0,30 - 0,45 mm

Ölabstreifring: 0,20 - 0,70 mm

Max. Spiel: 1,0 mm

1YE0B1098

Kolben und Kolbenbolzen

1. Den Durchmesser jeder Kolbenbolzenbohrung an vier Stellen

in X- und Y-Richtung messen.

Durchmesser: 19,988 - 20,0 mm

2. Den Durchmesser jedes Kolbenbolzens an den vier gekenn-

zeichneten Stellen in X- und Y-Richtung messen.

Durchmesser: 19,987 -19,993 mm

3. Das Spiel zwischen Kolbenbolzen und Kolben berechnen.

Spiel: -0,005 - 0,013 mm • . / •

4. Falls das Spiel den Sollbereich überschreitet, den Kolben und/

oder den Kolbenbolzen austauschen.

PLEUELSTANGE

1. Den Innendurchmesser jeder Pleuelbuchse messen.

Durchmesser: 20,003 - 20,014 mm

2. Die Spiel zwischen Pleuelbuchse und Kolbenbolzen berech-

nen.

Achtung

• Falls die Pleuelstange ausgetauscht wird, müssen die

Pleuellagerdeckel und die Schrauben ebenfalls aus-
getauscht werden.

Spiel: 0,010 - 0,027 mm

3. Die Verbiegung der Pleuelstangen prüfen. Falls erforderlich,

die Pleuelstangen reparieren oder austauschen.

Verbiegung: max. 0,075 mm/50 mm

B1-63

1YE0B1 099

1YE0B1 -100

1YE0B1-101

B1

PRÜFUNG UND REPARATUR

1YE0BM04

KURBELZAPFEN

HAUPTLAGERZAPFEN

1VE0B1 -105

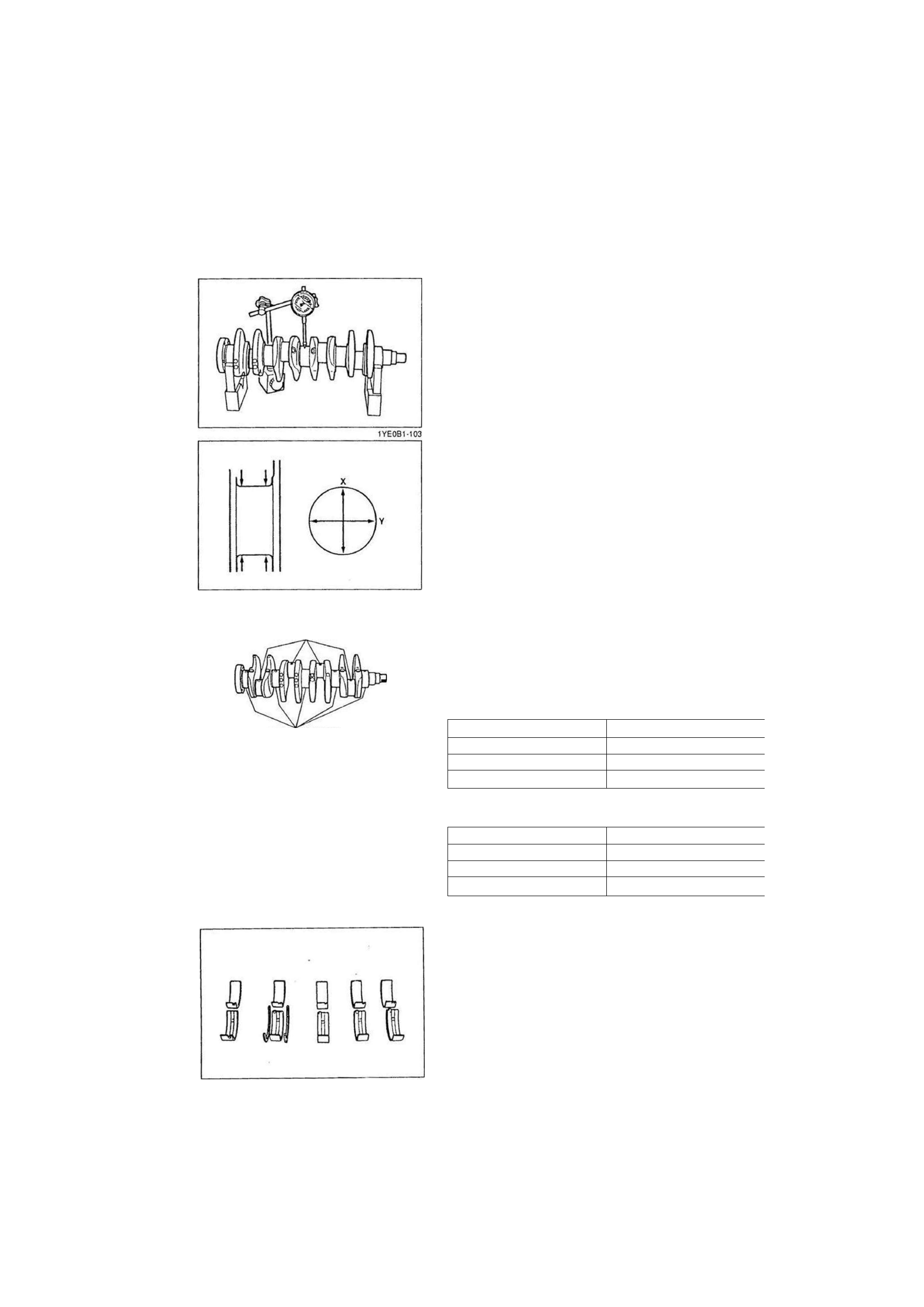

KURBELWELLE

1. Die Lagerzapfen und die Kurbelzapfen auf Beschädigung und

Riefenbildung prüfen. Darauf achten, daß die Ölbohrungen

nicht verstopft sind.

2. Die Kurbelwelle auf Prismenauflageblöcke legen.
3. Den Schlag der Kurbelwelle am mittleren Lagerzapfen mes-

sen. Falls erforderlich, die Kurbelwelle austauschen.

Schlag: max. 0,04 mm

4. Den Durchmesser von Hauptlagerzapfen und Kurbelzapfen

an den beiden gekennzeichneten Stellen in X- und Y-Richtunc
messen.

Hauptlagerzapfen

Durchmesser: 49,938 - 49,956 mm

Unrundheit: max. 0,05 mm

Kurbelzapfen

Durchmesser: 44,940 - 44,956 mm
Unrundheit: max. 0,05 mm

5. Falls der Durchmesser den Sollbereich unterschreitet, die

Kurbel- und Hauptlagerzapfen auf die Größe eines

Untermaßlagers abschleifen.

Untermaßlager

0,25 mm, 0,50 mm, 0,75 mm

Hauptlagerzapfendurchmesser bei Untermaßlager

m r

Lagergröße

Lagerzapfendurchmesser

Untermaß 0,25

49,704 - 49,708

Untermaß 0,50

49,454 - 49,458

Untermaß 0,75

49,204 - 49,208

Kurbelzapfendurchmesser bei Untermaßlager

rp-

Lagergröße

Kurbelzapfendurchmesser

Untermaß 0,25

44,690 - 44,706

Untermaß 0,50

44,440 - 44,456

Untermaß 0,75

44,190-44,206

1YE08V*i>

LAGER

Hauptlager und Pleuellager

Die Hauptlager und die Pleuellager auf Abblätten--:

Riefenbildung und sonstige Beschädigungen prüfen.

1YE0B1-203

B1  - 6 4
