ZERLEGUNG

B1

03U0B1-076

03U0B1 -077

Hinweis zur Zerlegung

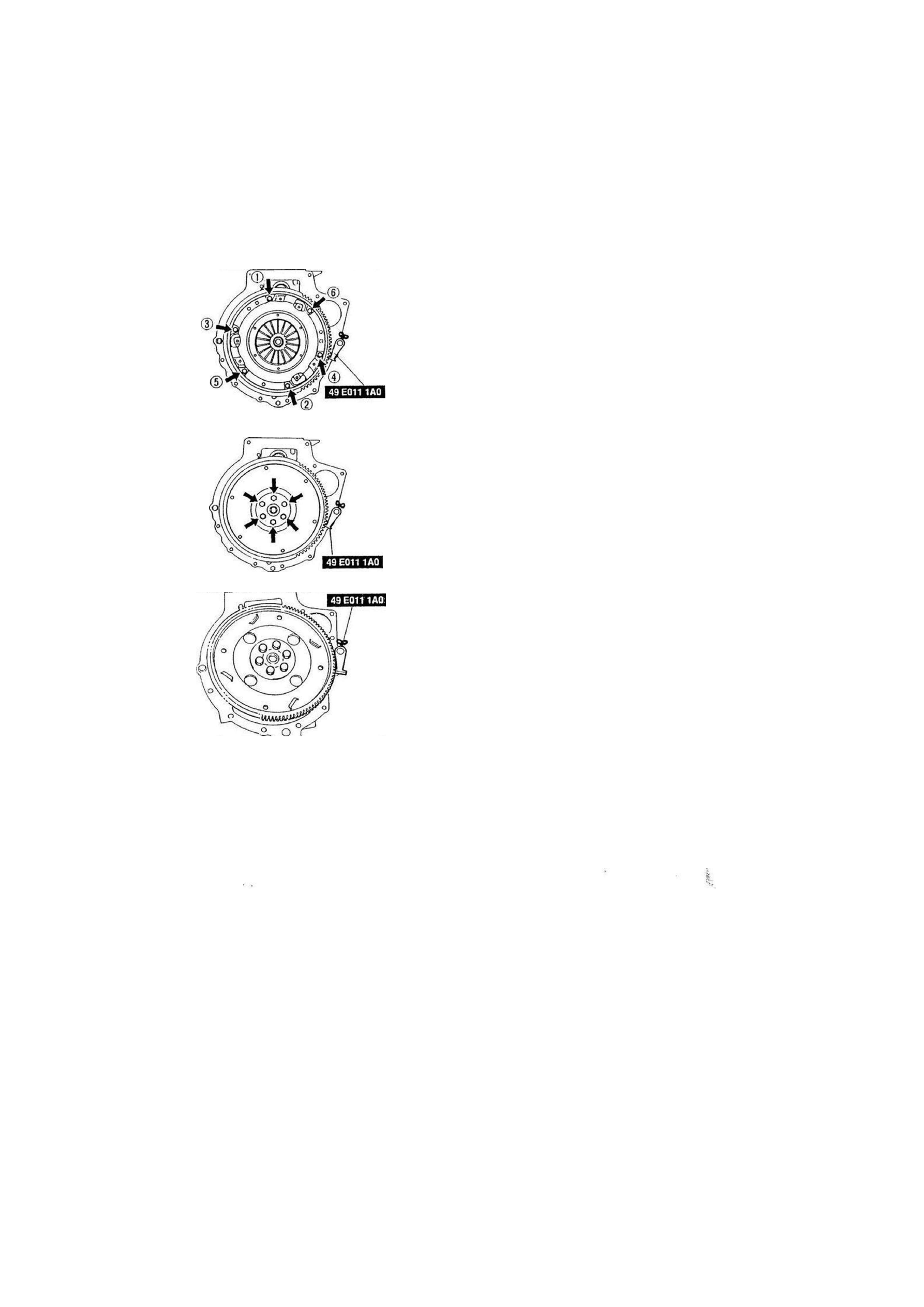

Kupplungsdruckplatte (MTX)

1. Das Schwungrad mit dem SST halten.

Die Befestigungsschrauben der Kupplungsdruckplatte in der

numerierten Reihenfolge in zwei oder drei Schritten lösen.

Die Kupplungsdruckplatte ausbauen.

2.

3.

Schwungrad (MTX)

1. Das Schwungrad mit dem SST halten.

2. Die Befestigungsschrauben des Schwungrads herausdrehen.
3. Das Schwungrad ausbauen.
4. Das SST abmontieren.

Druckscheibe, Antriebsscheibe und Adapter (ATX)

1. Die Antriebsscheibe mit dem SST halten.

2. Die Befestigungsschrauben der Antriebsscheibe herausdrehen.

3. Die Druckscheibe, die Antriebsscheibe und den Adapter aus-

bauen.

4. Das SST abmontieren.

03U0B1-078

B1-49

B1

ZERLEGUNG

03U0B2-073

03U0B1 -081

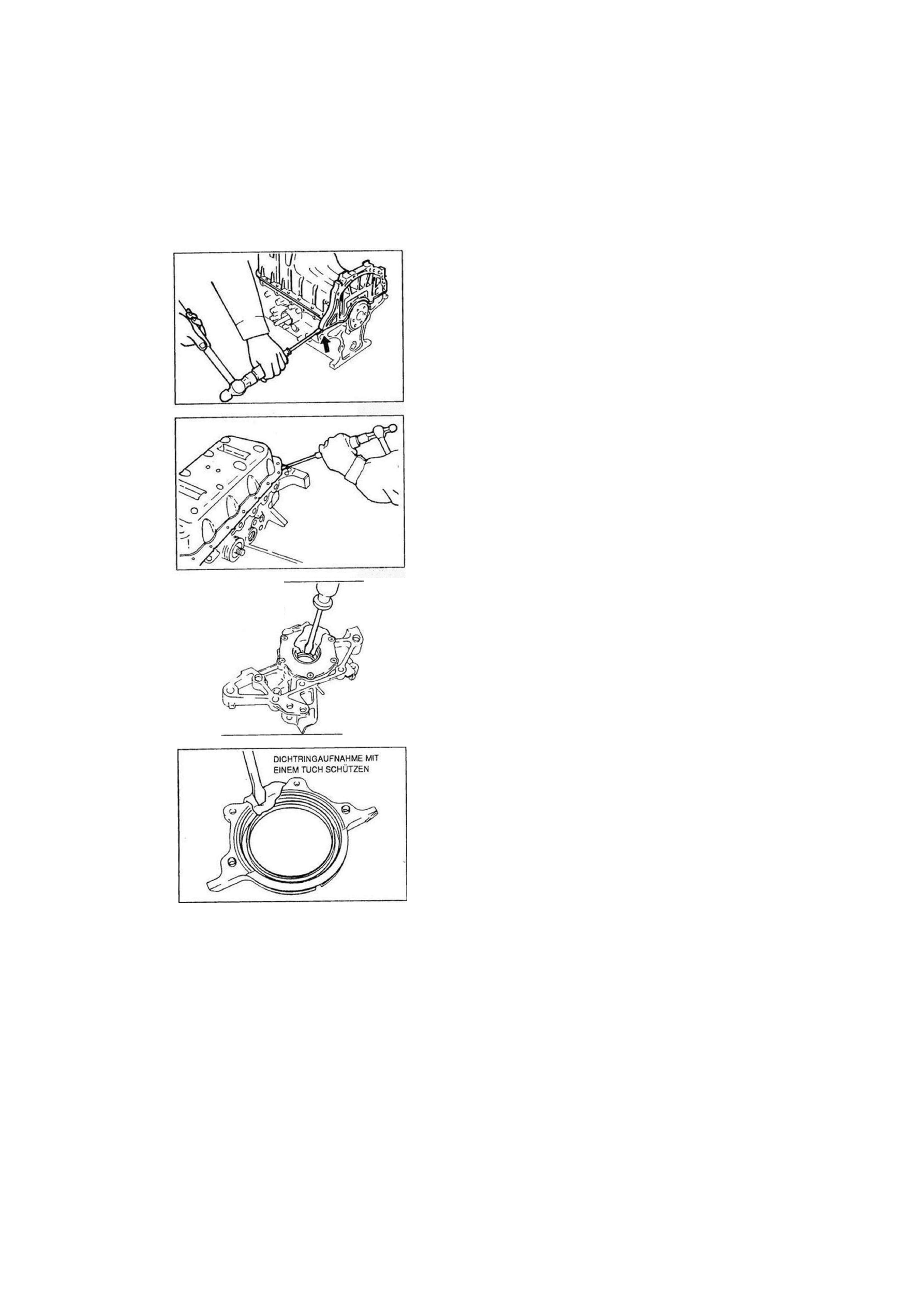

Ölwanne

1. Die Befestigungsschrauben der Ölwanne herausdrehen.

Achtung
• Das Werkzeug nicht zwischen den Zylinderblock und

die Ölwanne schieben, da sonst die Kontaktflächen

beschädigt werden können.

• Beim Entfernen des alten Dichtmittels darauf achten,

daß die Kontaktflächen nicht beschädigt oder zerkratzt
werden.

2. Einen Schraubendreher oder ein ähnliches Werkzeug an der

in der Abbildung gekennzeichneten Stelle ansetzen.

3. Die Ölwanne ausbauen.

Verstärkungsplatte (MBSP)

1. Die Befestigungsschrauben der MBSP aus dem Hauptlager-

deckel herausdrehen.

2. Einen Schraubendreher oder ein ähnliches Werkzeug zwi-

schen die MBSP und den Zylinderblock schieben und die
beiden Teile auseinanderdrücken.

Achtung

• Beim Entfernen des alten Dichtmittels darauf achten,

daß die Kontaktflächen nicht beschädigt oder zerkratzt
werden.

Vorderer Wellendichtring

Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

Hinterer Wellendichtring

Einen Schraubendreher mit einem Tuch umwickeln und den

Wellendichtring ausbauen.

1PE0B1-051

ÖLPUMPENGEHÄUSE MIT

EINEM TUCH SCHÜTZEN

1PE0B1 -050

B1-50

ZERLEGUNG B1

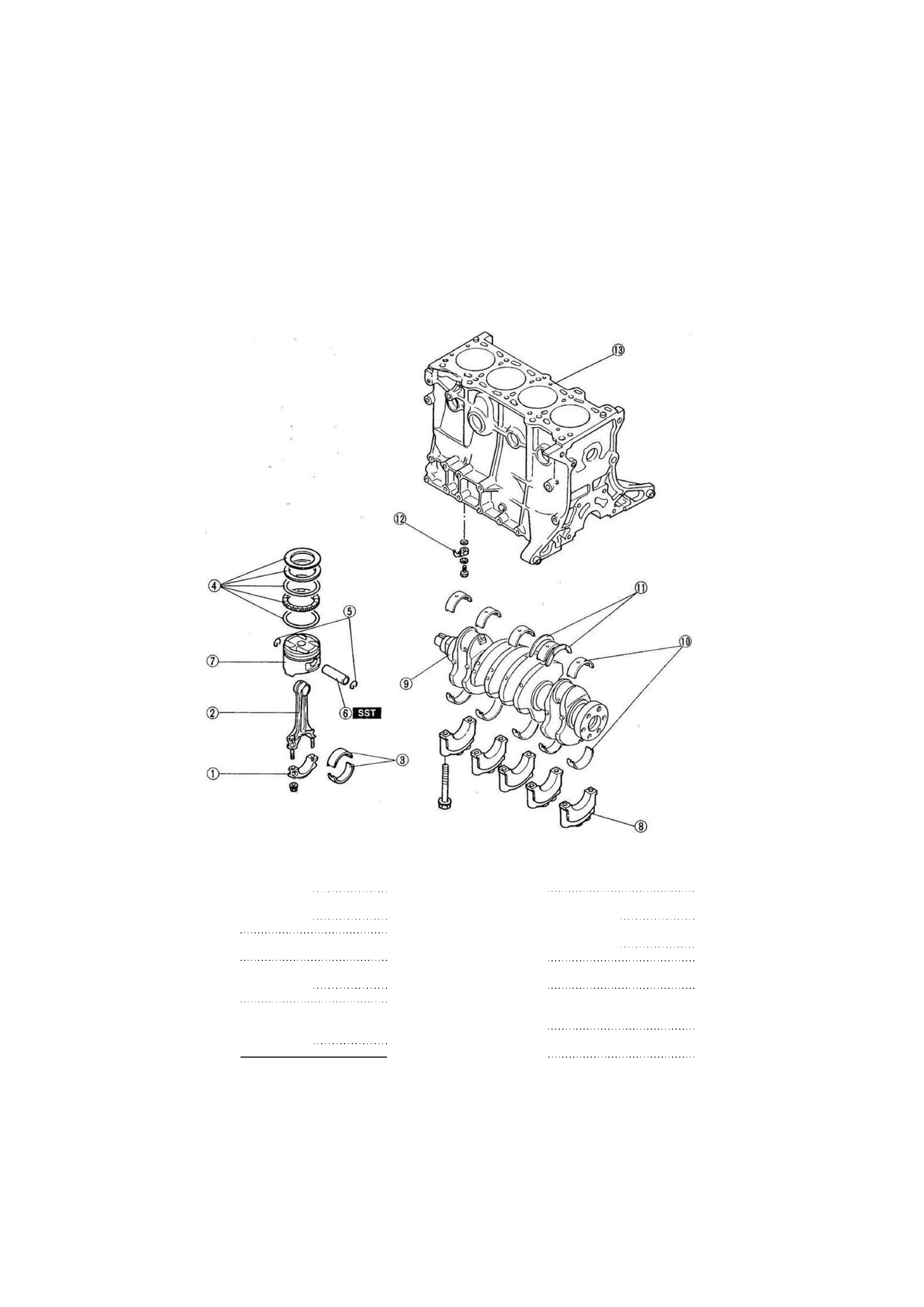

ZYLINDERBLOCK (INNENTEILE)

Bei der Zerlegung in der numerierten Reihenfolge vorgehen, siehe auch Hinweis zur Zerlegung.

Pleuellagerdeckel

Hinweis zur Zerlegung Seite

Pleuelstange

Hinweis zur Zerlegung Seite
Prüfung Seite

^leuellager

Prüfung Seite

Kolbenring

Hinweis zur Zerlegung Seite

Prüfung Seite

Kolbenbolzen-Sicherung
Kolbenbolzen

Hinweis zur Zerlegung Seite

Prüfung Seite

B1-52

B1-52
B1-63

B1-64

B1-52
B1-62

B1-52

B1-63

.. 1YEOB1-060

7. Kolben

Prüfung Seite B1-63

8. Hauptlagerdeckel

Hinweis zur Zerlegung Seite B1 -53

9. Kurbelwelle

Hinweis zur Zerlegung Seite B1 -53

Prüfung Seite B1 -64

10. Hauptlager

Prüfung Seite B1-64

11. Axiallager

12. Öldüse

Prüfung Seite B1-61

13. Zylinderblock

Prüfung Seite B1-60

B1-51

B1

ZERLEGUNG

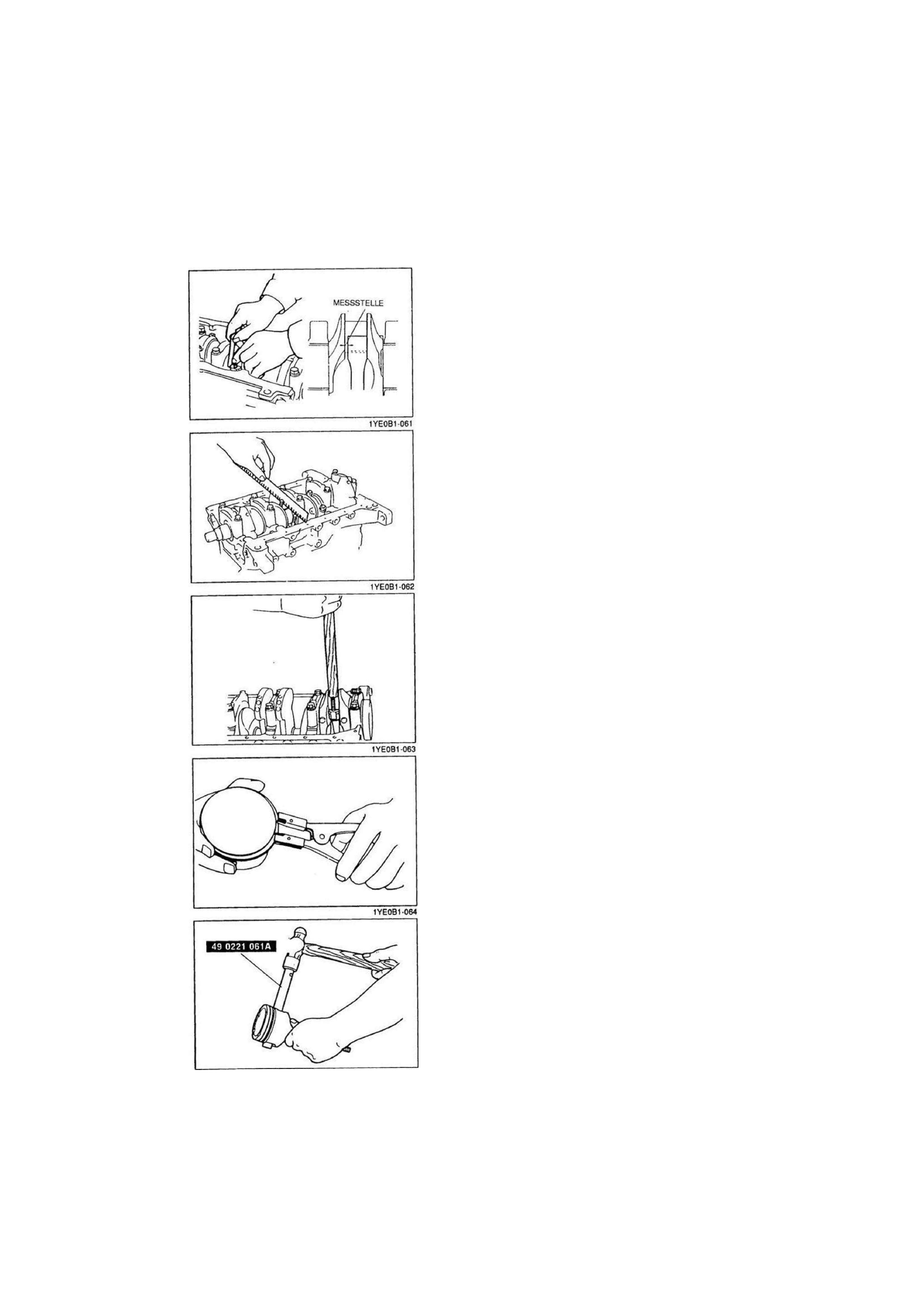

Hinweis zur Zerlegung

Pleuellagerdeckel

1. Vor dem Ausbau der Pleuellagerdeckel das Axialspiel der

Pleuelstange messen (Siehe Seite B1-72).

Pleuelstange

1. Vor dem Ausbau der Pleuelstangen das Radialspiel der Pleu-

elstange mit einem Plastigage-Faden messen (Siehe Seite

B1-72).

2. Den Plastigage-Faden von den Kurbelzapfen abnehmen.

Achtung
• Sicherstellen, daß die Kurbelzapfen und die

Zylinderwand nicht beschädigt werden.

3. Den Kolben und die Pleuelstange mit dem Stiel eines Ham-

mers durch die Zylinderblockoberseite herausdrücken.

Kolbenring

Achtung

• Die Kolbenringzange nicht zu kräftig zusammen-

drücken, da die Kolbenringe sonst zerbrechen kön-

nen.

Die Kolbenringe mit einer handelsüblichen Kolbenringzange

ausbauen.

Kolbenbolzen

Achtung

• Die Einbaulage der Pleuelstange für den Zusammen

bau markieren.

1. Die Kolbenbolzen-Sicherung abmontieren.

2. Den Kolbenbolzen mit dem SST ausbauen.

1YE0B1-065
