B 1 ZERLEGUNG
Hinweis zur Zerlegung
Nockenwellenrad
1. Die Nockenwelle mit einem geeigneten Schraubenschlüssel
am Sechskant halten.
2. Die Befestigungsschraube des Nockenwellenrades
herausdrehen.
3. Das Nockenwellenrad ausbauen.
Nockenwelle
1. Die Lagerdeckelschrauben in der numerierten Reihenfolge in
zwei oder drei Schritten lösen.
2. Die Lagerdeckel abnehmen.
3. Die Nockenwellen ausbauen.
4. Den Nockenwellendichtring von der Nockenwelle abmontie-
ren.
05U0BX-049
1YE0B1-056
Zylinderkopfschrauben
1. Die Zylinderkopfschrauben in der numerierten Reihenfolge in
zwei oder drei Schritten lösen.
2. Die Schrauben herausdrehen.
Hydrostößel
Achtung
• Die Hydrostößel mit einem Filzstift markieren, damit
sie wieder an derselben Stelle eingebaut werden, von
der sie ausgebaut wurden.
1. Die Hydrostößel aus dem Zylinderkopf ausbauen.
2. Die Hydrostößel mit der Oberseite nach unten in einen mit Öl
gefüllten Behälter legen.
Achtung
• Bei der Zerlegung darauf achten, daß der Zylinderkopf
nicht beschädigt wird.
05U08X-042

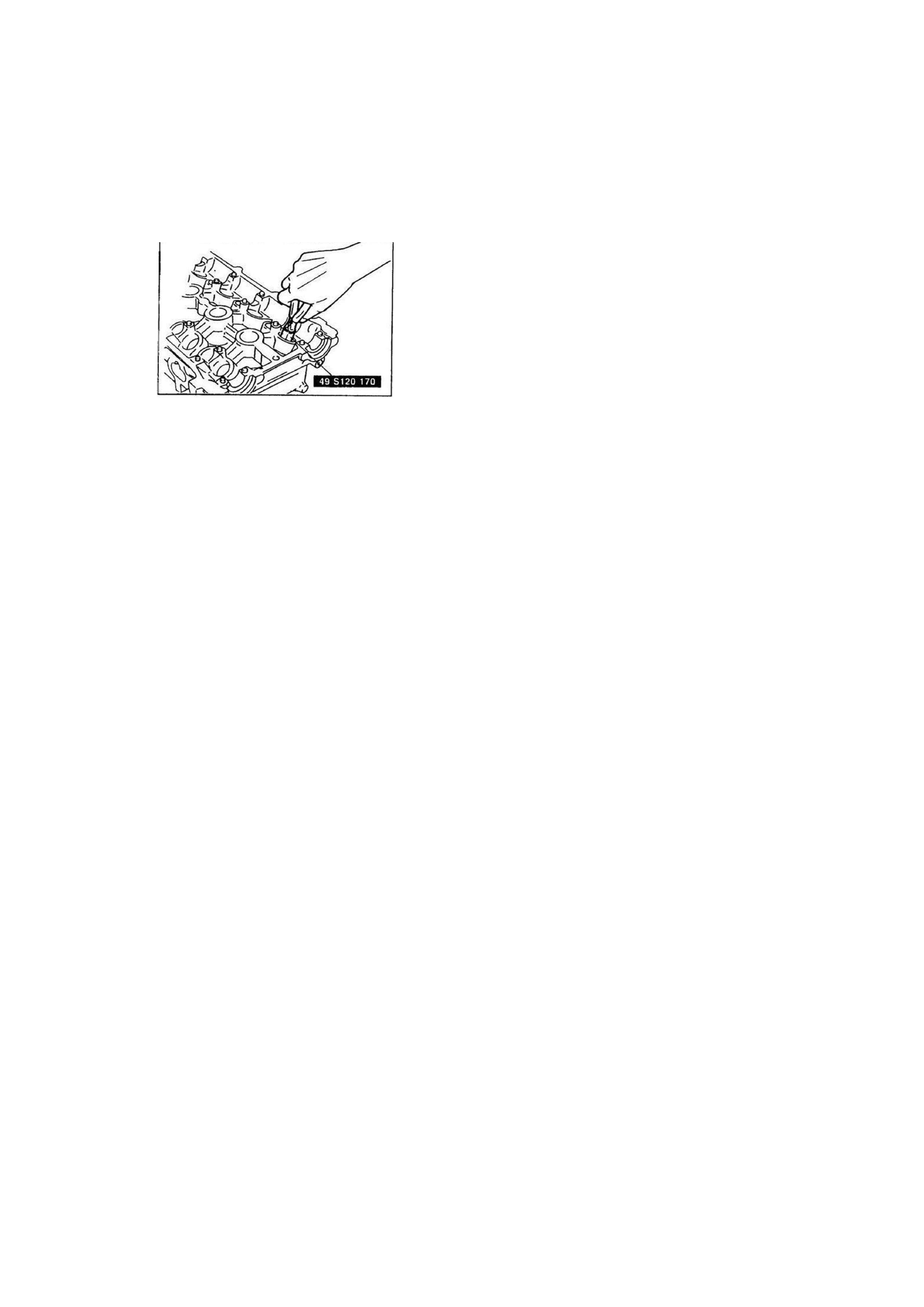

Ventilkeile
1. Das SST wie abgebildet am Ventilfederteller anbringen.
2. Die Feder zusammendrücken und die Ventilkeile ausbauen.
1YE0B1-057
B 1 - 4 6
