SEATS

09–13–7

09–13

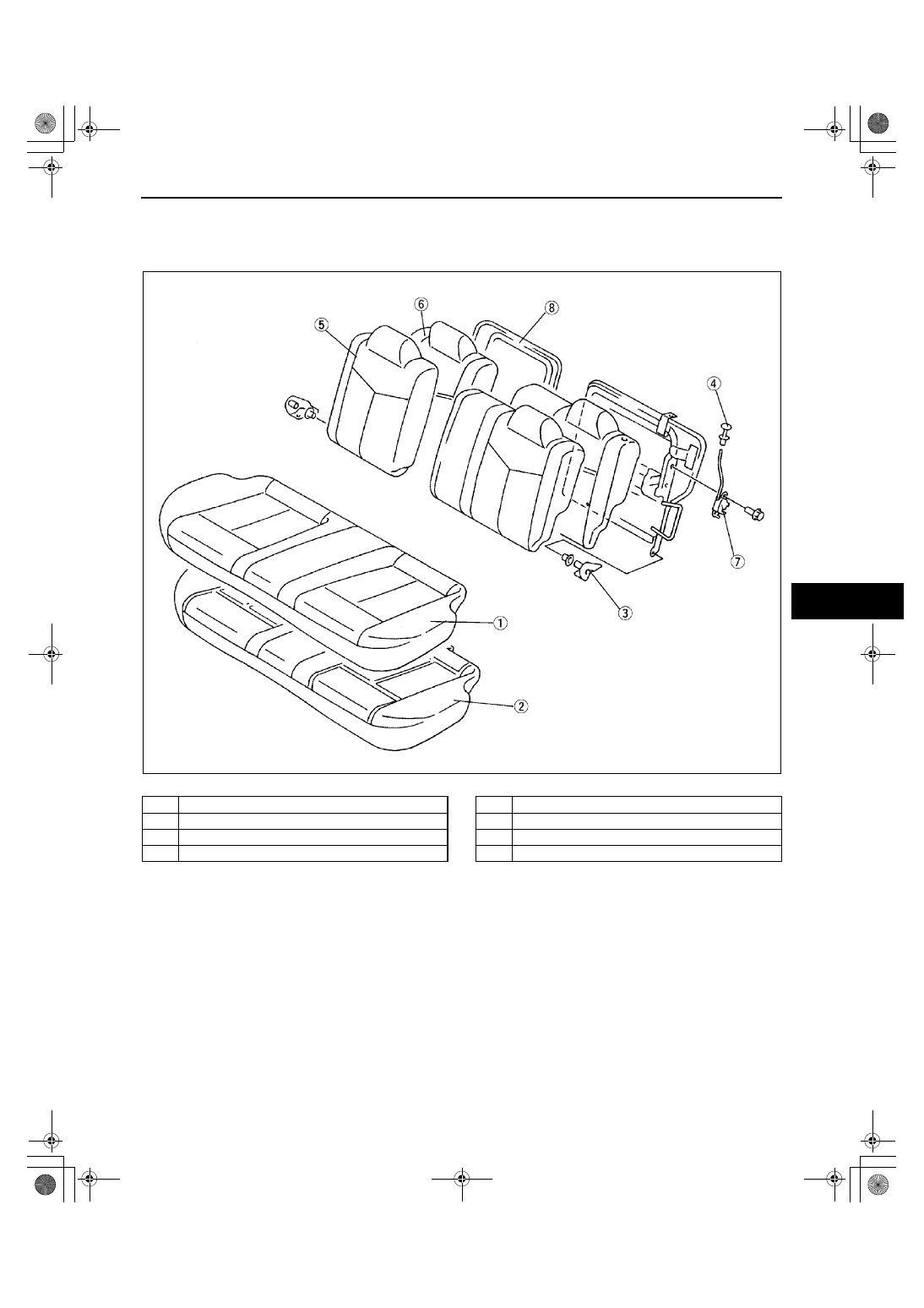

REAR SEAT DISASSEMBLY/ASSEMBLY

A3U091357200W02

4SD

1. Disassemble in the order indicated in the table.
2. Assemble in the reverse order of disassembly.

.

X3U913WAB

1

Seat cushion trim

2

Seat cushion pad

3

Side hinge

4

Recliner knob

5

Seat back trim

6

Seat back pad

7

Rear back catch

8

Seat back frame

1712-1U-01G(09-13).fm  7 ページ  ２００１年６月２９日 金曜日 午前１０時３１分

SEATS

09–13–8

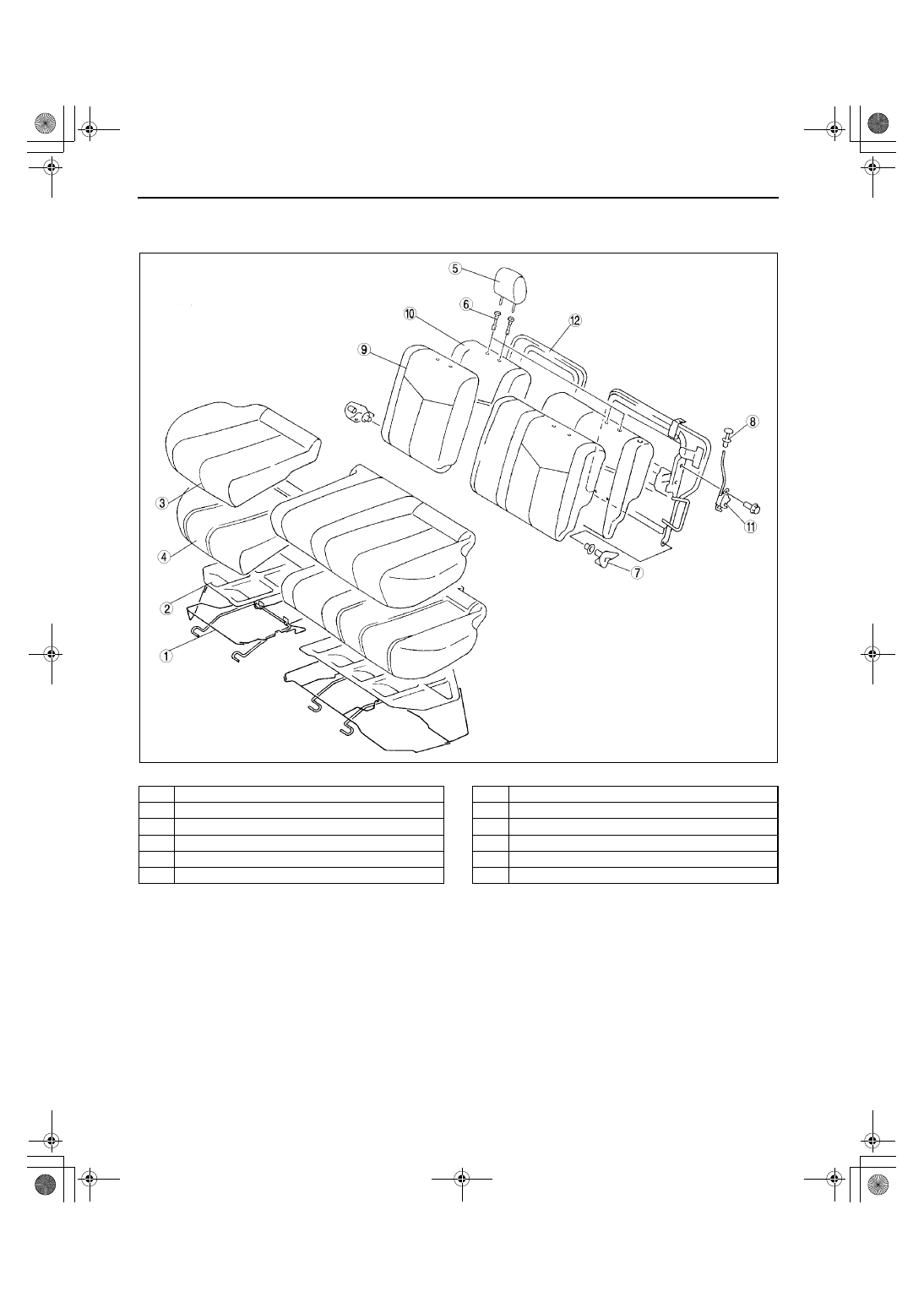

5HB

1. Disassemble in the order indicated in the table.
2. Assemble in the reverse order of disassembly.

.

End Of Sie

A3U0913W003

1

Seat cushion frame

2

Seat cushion pad cover

3

Seat cushion trim

4

Seat cushion pad

5

Headrest

6

Pole guide

7

Side hinge

8

Recliner knob

9

Seat back trim

10

Seat back pad

11

Rear back catch

12

Seat back frame

1712-1U-01G(09-13).fm  8 ページ  ２００１年６月２９日 金曜日 午前１０時３１分

SECURITY AND LOCKS

09–14–1

09–14

09–14

SECURITY AND LOCKS

LOCATION INDEX  . . . . . . . . . . . . . . . . .  09–14–2
FRONT DOOR LOCK AND OPENER

REMOVAL/INSTALLATION . . . . . . . . .  09–14–3

FRONT DOOR LOCK ACTUATOR

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09–14–3

FRONT DOOR LOCK ACTUATOR

REMOVAL/INSTALLATION . . . . . . . . .  09–14–3

DOOR LOCK-LINK SWITCH

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09–14–4

DOOR LOCK-LINK SWITCH

REMOVAL/INSTALLATION . . . . . . . . .  09–14–4

REAR DOOR LOCK AND OPENER

REMOVAL/INSTALLATION . . . . . . . . .  09–14–4

REAR DOOR LOCK ACTUATOR

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09–14–5

REAR DOOR LOCK ACTUATOR

REMOVAL/INSTALLATION . . . . . . . . .  09–14–5

LIFTGATE LOCK ACTUATOR

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09–14–5

LIFTGATE LOCK ACTUATOR

REMOVAL/INSTALLATION . . . . . . . . .  09–14–5

DOOR KEY CYLINDER SWITCH

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09–14–6

DOOR KEY CYLINDER SWITCH

REMOVAL/INSTALLATION . . . . . . . . .  09–14–6

DOOR LOCK SWITCH INSPECTION . . .  09–14–6
DOOR LOCK SWITCH

REMOVAL/INSTALLATION . . . . . . . . .  09–14–7

DOOR LOCK STRIKER

REMOVAL/INSTALLATION . . . . . . . . .  09–14–7

LIFTGATE LOCK STRIKER

REMOVAL/INSTALLATION . . . . . . . . .  09–14–7

POWER DOOR LOCK SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . .  09–14–8

DOOR LOCK CONTROL MODULE

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09–14–8

Terminal Voltage List (Reference)  . . . . 09–14–8

DOOR LOCK CONTROL MODULE

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–10

KEYLESS ENTRY SYSTEM

WIRING DIAGRAM. . . . . . . . . . . . . . . . . 09–14–10

KEYLESS CONTROL MODULE

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09–14–11

Terminal Voltage List (Reference)  . . . . 09–14–11

KEYLESS CONTROL MODULE

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–12

4SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09–14–12
5HB . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09–14–13

KEYLESS CONTROL MODULE

ID CODE CHANGE. . . . . . . . . . . . . . . . . 09–14–14

TRANSMITTER BATTERY INSPECTION 09–14–15
TRANSMITTER BATTERY

REPLACEMENT . . . . . . . . . . . . . . . . . . . 09–14–15

FUEL-FILLER LID AND OPENER

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–16

HOOD LOCK AND OPENER

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–17

TRUNK LID LOCK

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–17

Internal Trunk Lid Release Handle

Installation Note  . . . . . . . . . . . . . . . . . 09–14–17

TRUNK LID OPENER

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–18

TRUNK LID OPENER CABLE

ADJUSTMENT . . . . . . . . . . . . . . . . . . . . 09–14–18

TRUNK LID STRIKER

REMOVAL/INSTALLATION . . . . . . . . . . 09–14–18

End of Toc

1712-1U-01G(09-14).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時３２分

SECURITY AND LOCKS

09–14–2

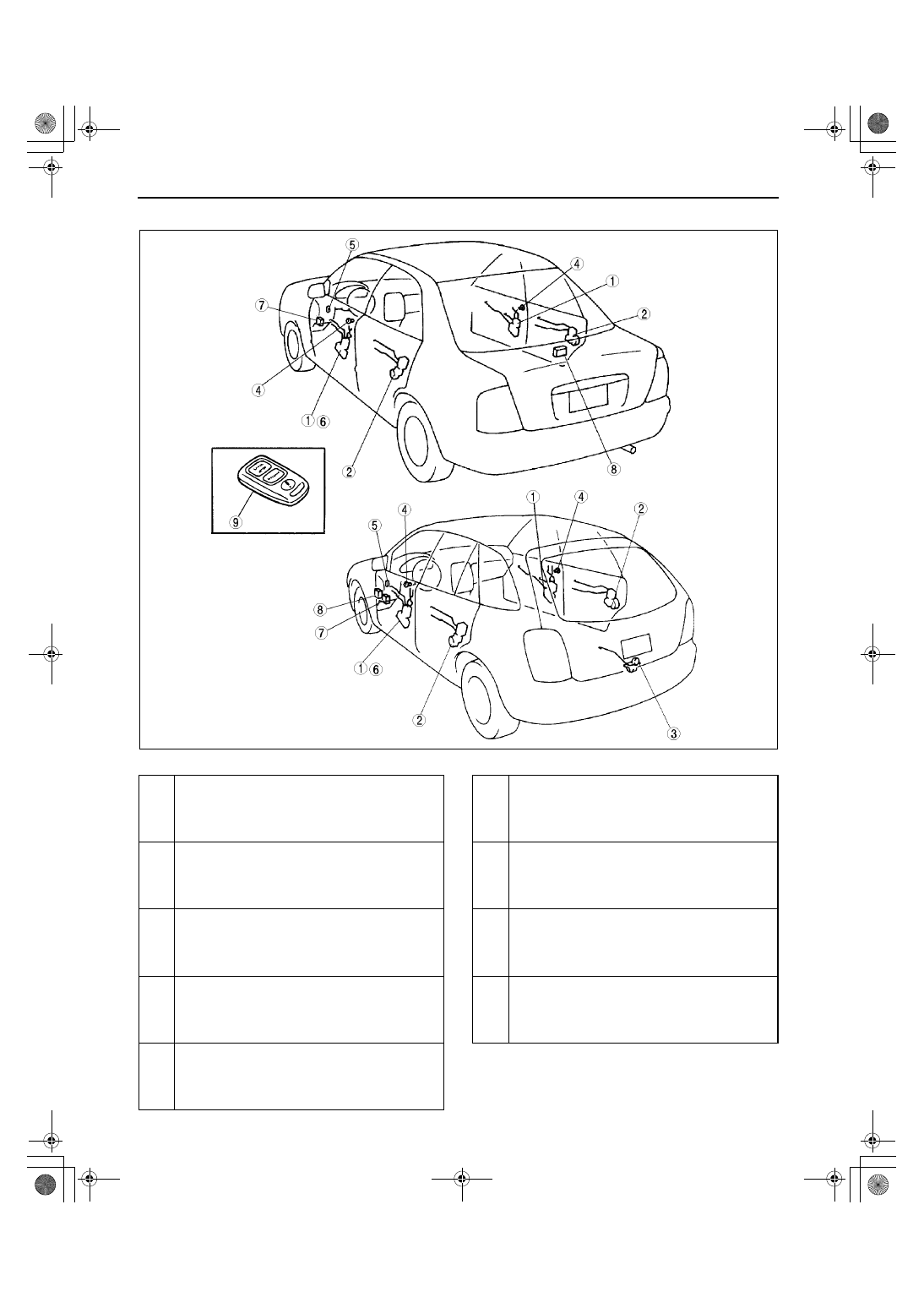

LOCATION INDEX

A3U091466000W01

.

A3U0914W004

1

Front door lock actuator
(See 09–14–3 FRONT DOOR LOCK ACTUATOR
INSPECTION)
(See 09–14–3 FRONT DOOR LOCK ACTUATOR
REMOVAL/INSTALLATION)

2

Rear door lock actuator
(See 09–14–5 REAR DOOR LOCK ACTUATOR
INSPECTION)
(See 09–14–5 REAR DOOR LOCK ACTUATOR
REMOVAL/INSTALLATION)

3

Liftgate lock actuator
(See 09–14–5 LIFTGATE LOCK ACTUATOR
INSPECTION)
(See 09–14–5 LIFTGATE LOCK ACTUATOR
REMOVAL/INSTALLATION)

4

Door key cylinder switch
(See 09–14–6 DOOR KEY CYLINDER SWITCH
INSPECTION)
(See 09–14–6 DOOR KEY CYLINDER SWITCH
REMOVAL/INSTALLATION)

5

Door lock switch
(See 09–14–6 DOOR LOCK SWITCH
INSPECTION)
(See 09–14–7 DOOR LOCK SWITCH REMOVAL/
INSTALLATION)

6

Door lock-link switch
(See 09–14–4 DOOR LOCK-LINK SWITCH
INSPECTION)
(See 09–14–4 DOOR LOCK-LINK SWITCH
REMOVAL/INSTALLATION)

7

Door lock control module
(See 09–14–8 DOOR LOCK CONTROL MODULE
INSPECTION)
(See 09–14–10 DOOR LOCK CONTROL MODULE
REMOVAL/INSTALLATION)

8

Keyless control module
(See 09–14–11 KEYLESS CONTROL MODULE
INSPECTION)
(See 09–14–12 KEYLESS CONTROL MODULE
REMOVAL/INSTALLATION)

9

Transmitter
(See 09–14–15 TRANSMITTER BATTERY
INSPECTION)
(See 09–14–15 TRANSMITTER BATTERY
REPLACEMENT)
