AIR BAG SYSTEM

08–10–14

Driver-side air bag module

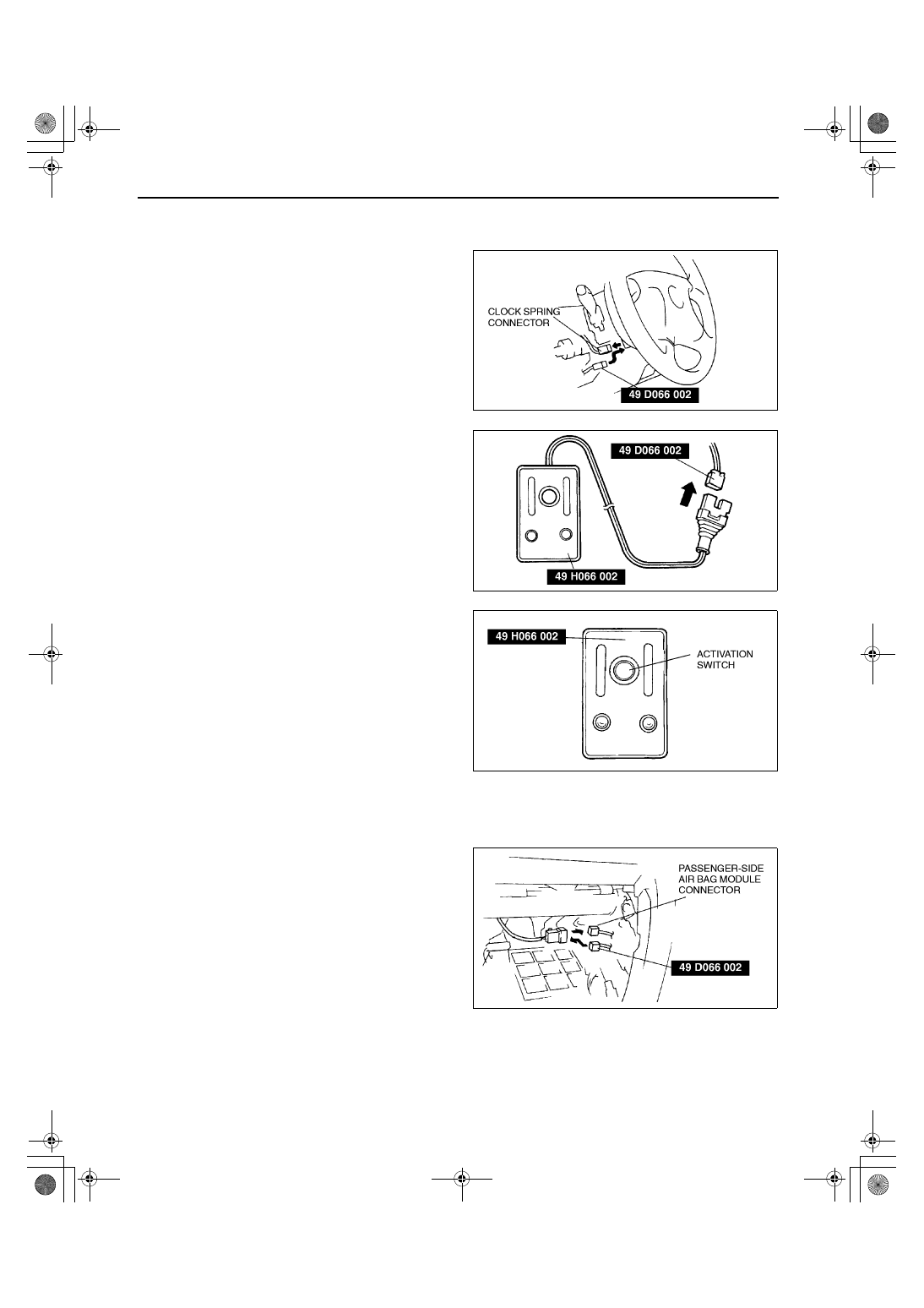

1. Remove the column cover.
2. Disconnect the clock spring connector.
3. Connect the SST (Adapter harness) to the clock

spring as shown in the figure.

4. Connect the SST (Deployment tool) to the SST

(Adapter harness).

5. Connect the red clip of the SST (Deployment tool)

to the positive battery terminal and the black clip
to the negative battery terminal.

6. Verify that the red light on the SST (Deployment

tool) is illuminated.

7. Make sure all persons are standing at least 6 m

{20 ft} away from the vehicle.

8. Press the activation switch on the SST

(Deployment tool) to deploy the driver-side air
bag module.

Passenger-side air bag module

1. Remove the glove compartment.
2. Disconnect the passenger-side air bag module connector.
3. Connect the SST (Adapter harness) to the

passenger-side air bag module as shown in the
figure.

X3U810WAL

X3U810WAM

X3U810WAN

X3U810WAP

1712-1U-01G(08-10).fm  14 ページ  ２００１年６月２９日 金曜日 午前１０時２４分

AIR BAG SYSTEM

08–10–15

08–10

4. Connect the SST (Deployment tool) to the SST

(Adapter harness).

5. Connect the red clip of the SST (Deployment tool)

to the positive battery terminal and the black clip
to the negative battery terminal.

6. Verify that the red light on the SST (Deployment

tool) is illuminated.

7. Make sure all persons are standing at least 6 m

{20 ft} away from the vehicle.

8. Press the activation switch on the SST

(Deployment tool) to deploy the passenger-side
air bag module.

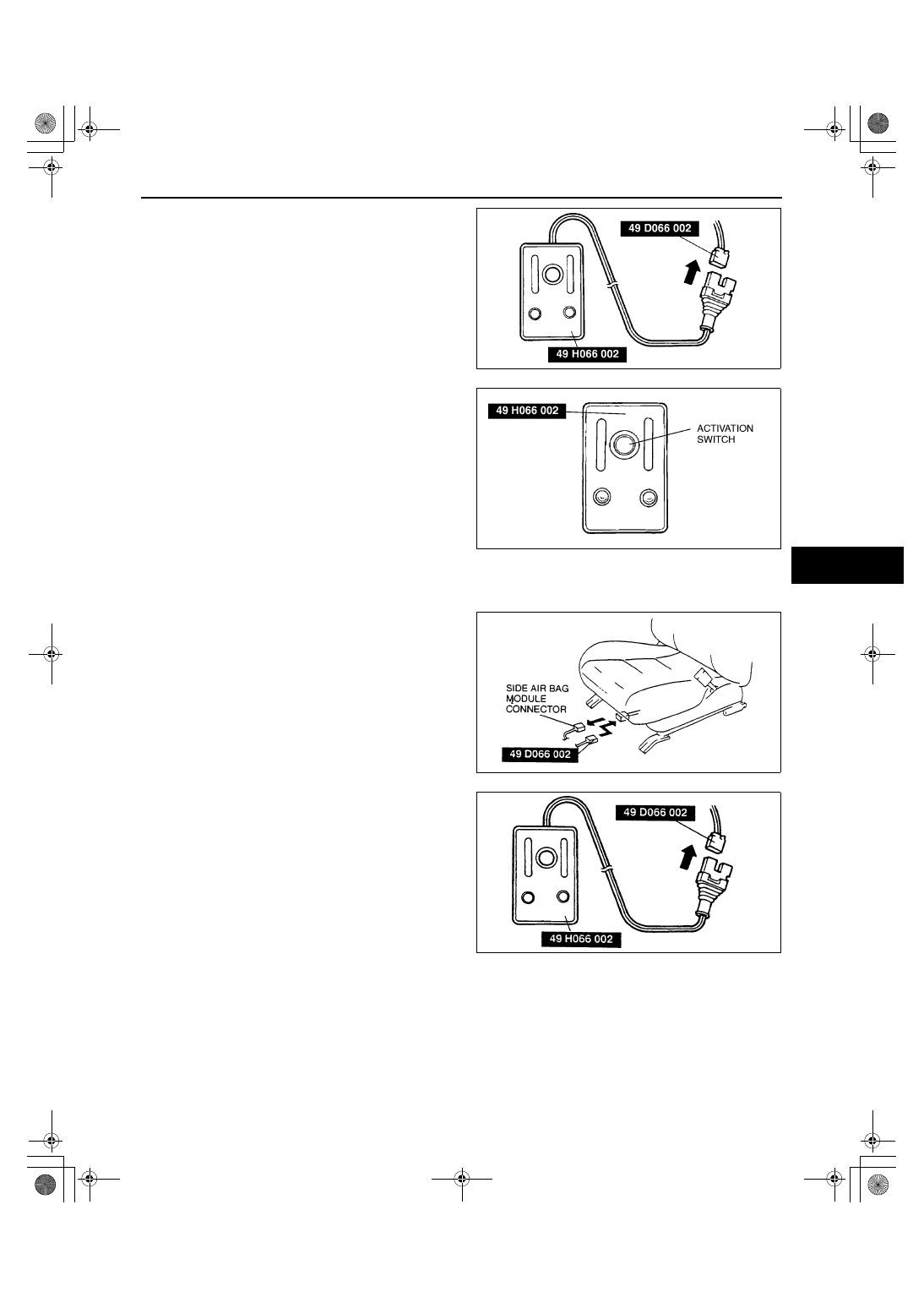

Side air bag module

1. Disconnect the side air bag module connector.
2. Connect the SST (Adapter harness) to the side

air bag module.

3. Connect the SST (Deployment tool) to the SST

(Adapter harness).

4. Connect the red clip of the SST (Deployment tool)

to the positive battery terminal and the black clip
to the negative battery terminal.

5. Verify that the red light on the SST (Deployment

tool) is illuminated.

6. Make sure all persons are standing at lest 6 m

{20ft} from the vehicle.

X3U810WAQ

X3U810WAR

Y3U810WAC

Y3U810WAD

1712-1U-01G(08-10).fm  15 ページ  ２００１年６月２９日 金曜日 午前１０時２４分

AIR BAG SYSTEM

08–10–16

7. Press the activation switch on the SST

(Deployment tool) to deploy the side air bag
module.

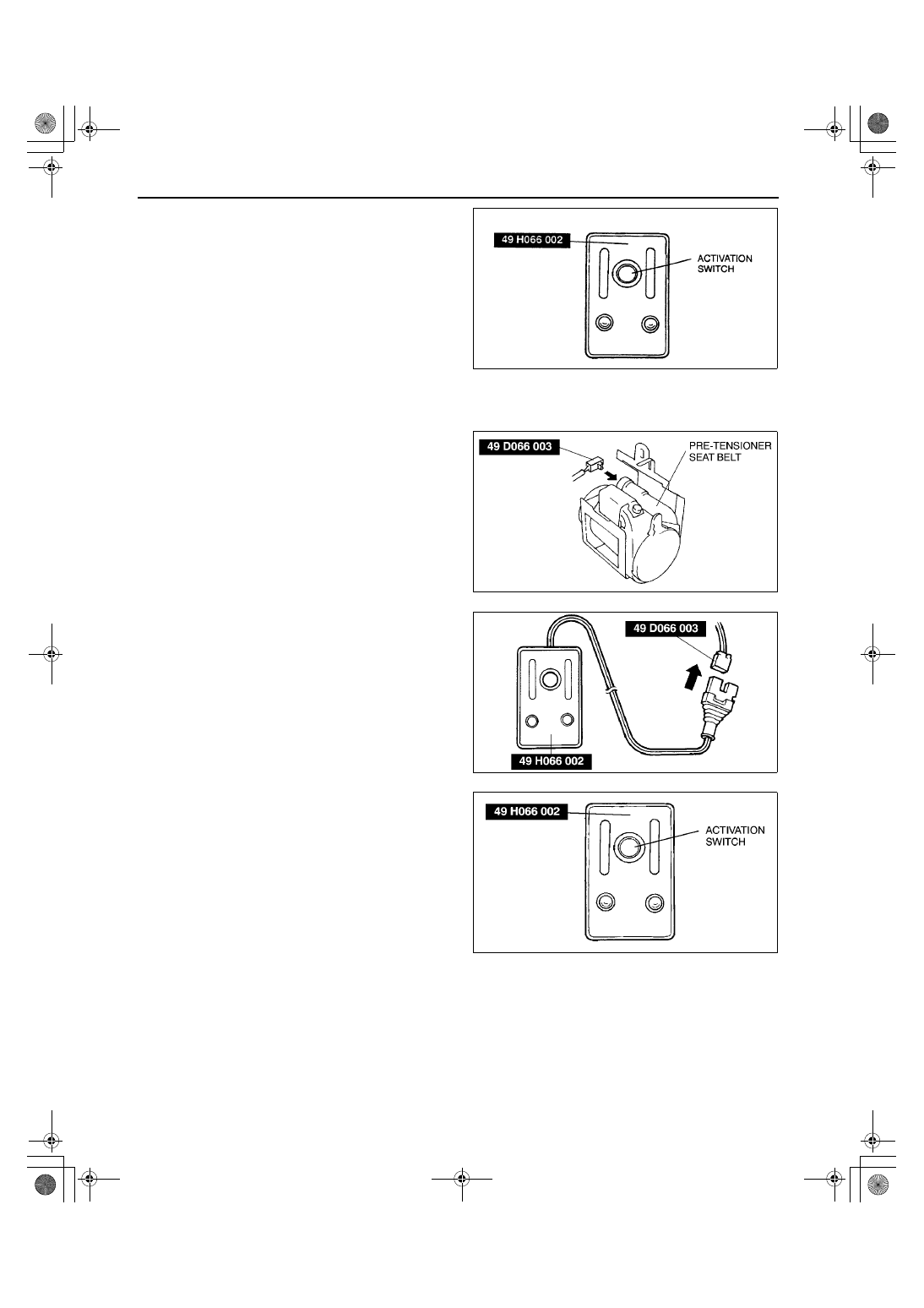

Pre-tensioner seat belt

1. Remove the B-pillar lower trim.
2. Remove the pre-tensioner seat belt and connect

the SST (49 D066 003) to it as shown in the
figure.

3. Install the pre-tensioner seat belt.

4. Connect the SST (49 H066 002) to the SST (49

D066 003).

5. Connect the red clip of the SST (49 H066 002) to

the positive battery terminal and the black clip to
the negative battery terminal.

6. Verify that the red light on the SST (49 H066 002)

is illuminated.

7. Make sure all persons are standing at least 6 m

{20 ft} from the vehicle.

8. Press the activation switch on the SST (49 H066

002) to deploy the pre-tensioner seat belt.

Deployment Procedure for Outside of Vehicle

1. Inspect the SST (Deployment tool). (See 08–10–24 INSPECTION OF SST (DEPLOYMENT TOOL).)
2. Turn the ignition switch to LOCK position.
3. Disconnect the negative battery cable and wait for more than 1 minute.
4. Follow the appropriate procedure for deploying the driver-side air bag module, passenger-side air bag module,

or side air bag module.

Y3U810WAE

Z3U0810W005

XME8126W005

YMU810WBB

1712-1U-01G(08-10).fm  16 ページ  ２００１年６月２９日 金曜日 午前１０時２４分

AIR BAG SYSTEM

08–10–17

08–10

Driver-side air bag module

1. Remove the driver-side air bag module. (See 08–10–5 DRIVER-SIDE AIR BAG MODULE REMOVAL/

INSTALLATION.)

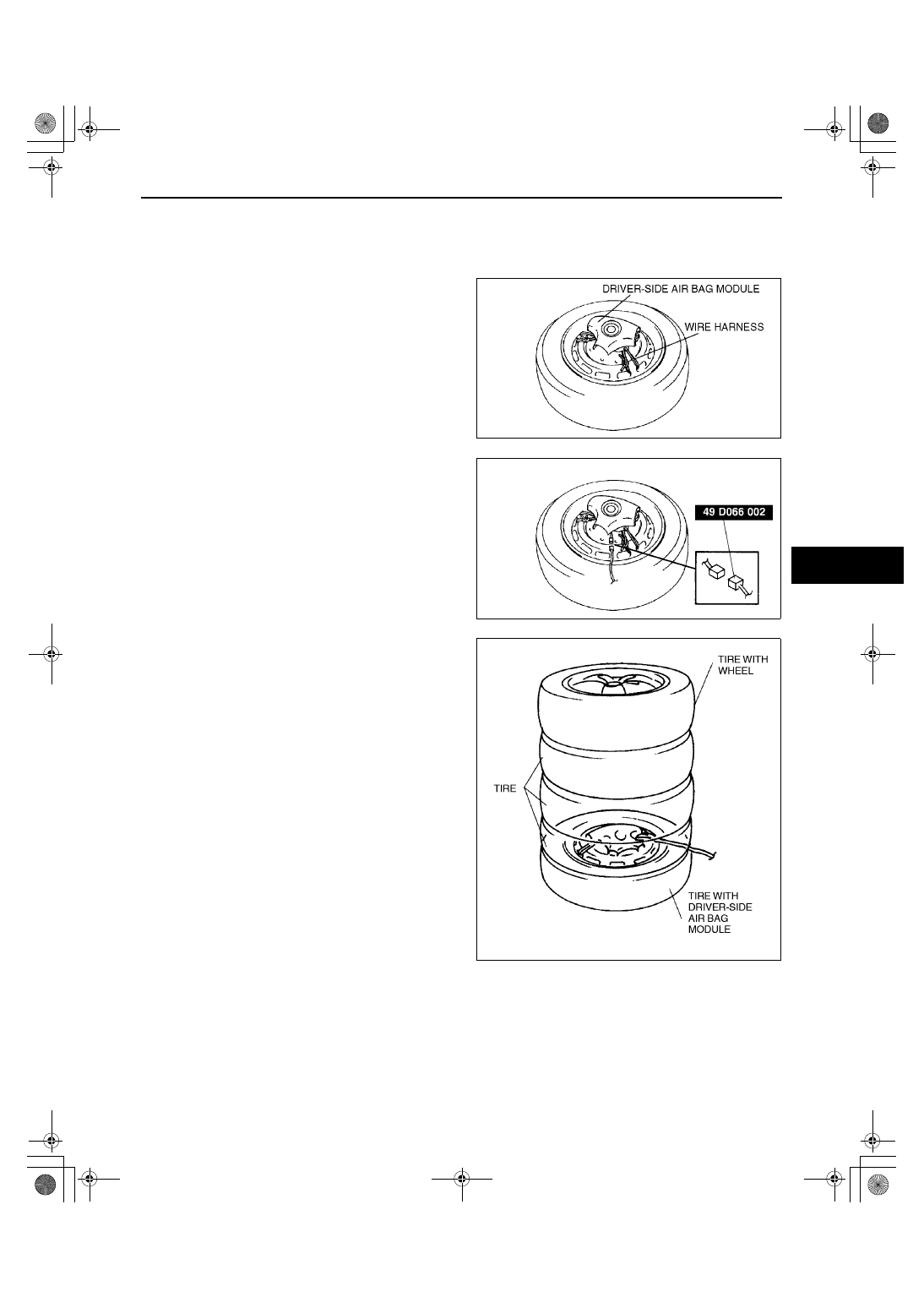

2. Place the driver-side air bag module on the center of the wheel with the module facing up. See the illustration

below.

•

To secure the air bag module to the wheel,
wrap the wire harness through the wheel and
the bolt installation hole at least 4 times.

Warning

••••

If the air bag module is not properly
installed to the wheel, serious injury may
occur when the module is deployed.
When installing the air bag module to the
wheel, make sure the module is facing
up.

3. Connect the SST (Adapter harness) to the driver-

side air bag module as shown in the figure.

4. Stack 3 tires on top of the tire with the air bag

module. Stack another tire that has a wheel on
top of the 4 tires.

A3U0810W102

A3U0810W103

X3U810WAW
